Störung Dämmerungssensor
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mit-
teilung und ein Symbol, wenn ein Fehler des Dämmerungssen-
sors vorliegt.1
Störung Parksensoren
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mit-
teilung und ein Symbol, wenn ein Fehler der Parksensoren vorliegt.
Störung Regensensor
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen erscheint auf dem Display eine Mit-
teilung und ein Symbol, wenn ein Fehler des Regensensors vor-
liegt.u
t
Fehler Bremslichter
Bei einigen Versionen erscheint eine Mitteilung und
ein Symbol auf dem Display, wenn ein Fehler an den
Bremsleuchten (Stop) ermittelt wird. Der Fehler kann
auf einem Durchbrennen der Lampen, dem Durchbrennen der Si-
cherung oder einer Stromunterbrechung beruhen.TAnzeige der Wahl der Fahrweise
(System „Alfa DNA“)
(für Versionen/Märkte, wo vorgesehen)
Bei den Versionen mit „konfigurierbarem Multifunktionsdisplay“
erscheint eine Mitteilung und das Symbol entsprechend der Fahr-
weise „DYNAMIC“, „NORMAL“ oder „ALL WEATHER“. Ist einer der
Fahrstile nicht verfügbar, erscheint auf dem Display ein Warnhin-
weis.
Bei den Versionen mit „Multifunktionsdisplay“ erscheint ein Buch-
stabe (d oder a) entsprechend des eingestellten Fahrstils und ei-
ne entsprechende Mitteilung.

20
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

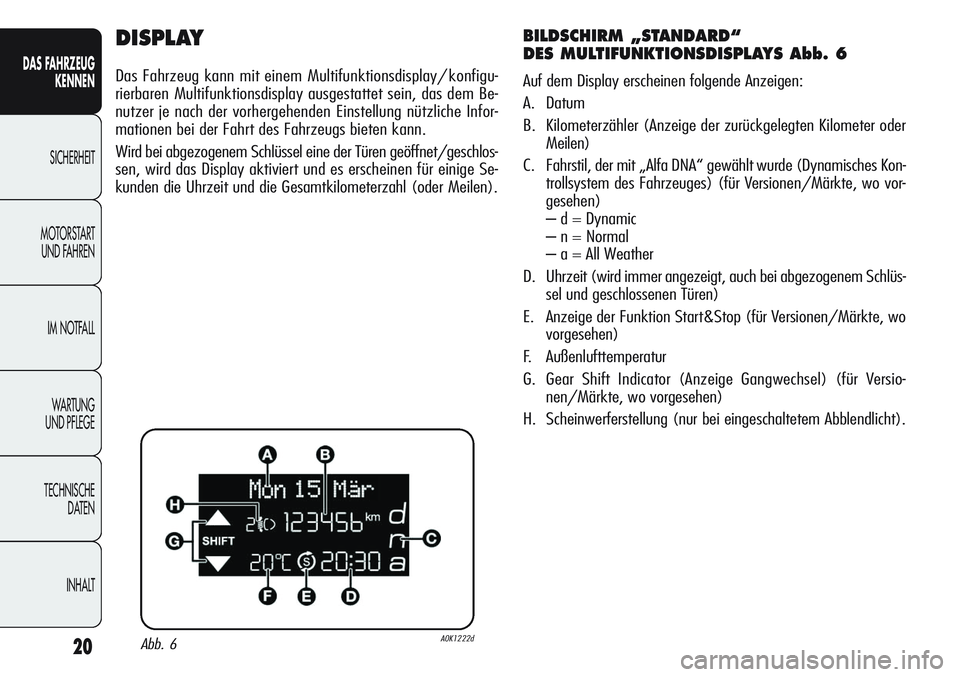

DISPLAY
Das Fahrzeug kann mit einem Multifunktionsdisplay/ konfigu-
rierbaren Multifunktionsdisplay ausgestattet sein, das dem Be-
nutzer je nach der vorhergehenden Einstellung nützliche Infor-
mationen bei der Fahrt des Fahrzeugs bieten kann.
Wird bei abgezogenem Schlüssel eine der Türen geöffnet/geschlos-
sen, wird das Display aktiviert und es erscheinen für einige Se-
kunden die Uhrzeit und die Gesamtkilometerzahl (oder Meilen).
BILDSCHIRM „STANDARD“
DES MULTIFUNKTIONSDISPLAYS Abb. 6
Auf dem Display erscheinen folgende Anzeigen:
A. Datum
B. Kilometerzähler (Anzeige der zurückgelegten Kilometer oder
Meilen)
C. Fahrstil, der mit „Alfa DNA“ gewählt wurde (Dynamisches Kon-
trollsystem des Fahrzeuges) (für Versionen/Märkte, wo vor-
gesehen)
– d = Dynamic
– n = Normal
– a = All Weather
D. Uhrzeit (wird immer angezeigt, auch bei abgezogenem Schlüs-
sel und geschlossenen Türen)
E. Anzeige der Funktion Start&Stop (für Versionen/Märkte, wo
vorgesehen)
F. Außenlufttemperatur
G. Gear Shift Indicator (Anzeige Gangwechsel) (für Versio-
nen/Märkte, wo vorgesehen)
H. Scheinwerferstellung (nur bei eingeschaltetem Abblendlicht).
Abb. 6A0K1222d

21
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

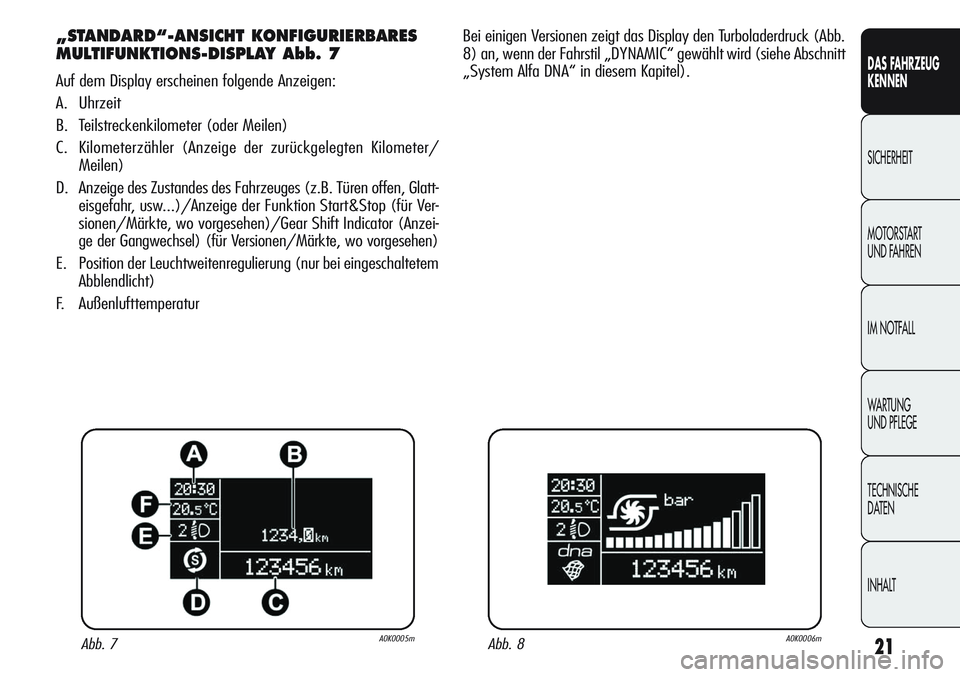

„STANDARD“-ANSICHT KONFIGURIERBARES
MULTIFUNKTIONS-DISPLAY Abb. 7
Auf dem Display erscheinen folgende Anzeigen:
A. Uhrzeit
B. Teilstreckenkilometer (oder Meilen)
C. Kilometerzähler (Anzeige der zurückgelegten Kilometer/
Meilen)
D. Anzeige des Zustandes des Fahrzeuges (z.B. Türen offen, Glatt-
eisgefahr, usw...)/Anzeige der Funktion Start&Stop (für Ver-
sionen/Märkte, wo vorgesehen)/Gear Shift Indicator (Anzei-
ge der Gangwechsel) (für Versionen/Märkte, wo vorgesehen)
E. Position der Leuchtweitenregulierung (nur bei eingeschaltetem
Abblendlicht)
F. AußenlufttemperaturBei einigen Versionen zeigt das Display den Turboladerdruck (Abb.
8) an, wenn der Fahrstil „DYNAMIC“ gewählt wird (siehe Abschnitt
„System Alfa DNA“ in diesem Kapitel).
Abb. 7A0K0005mAbb. 8A0K0006m

22
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT

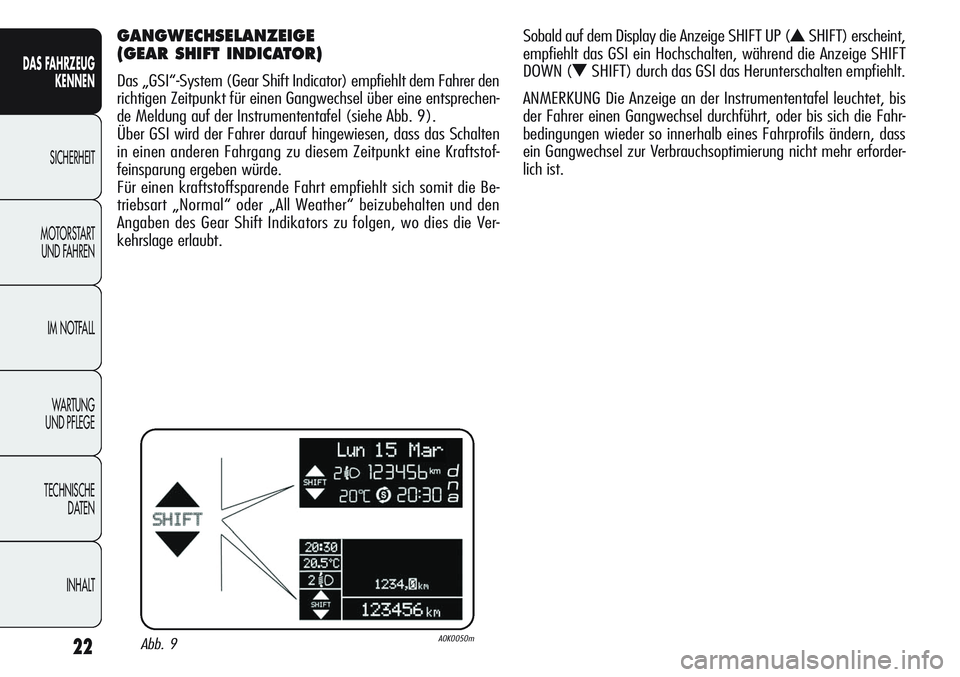

GANGWECHSELANZEIGE
(GEAR SHIFT INDICATOR)
Das „GSI“-System (Gear Shift Indicator) empfiehlt dem Fahrer den
richtigen Zeitpunkt für einen Gangwechsel über eine entsprechen-
de Meldung auf der Instrumententafel (siehe Abb. 9).
Über GSI wird der Fahrer darauf hingewiesen, dass das Schalten
in einen anderen Fahrgang zu diesem Zeitpunkt eine Kraftstof-
feinsparung ergeben würde.
Für einen kraftstoffsparende Fahrt empfiehlt sich somit die Be-
triebsart „Normal“ oder „All Weather“ beizubehalten und den
Angaben des Gear Shift Indikators zu folgen, wo dies die Ver-
kehrslage erlaubt.Sobald auf dem Display die Anzeige SHIFT UP (
NSHIFT) erscheint,
empfiehlt das GSI ein Hochschalten, während die Anzeige SHIFT
DOWN (
OSHIFT) durch das GSI das Herunterschalten empfiehlt.
ANMERKUNG Die Anzeige an der Instrumententafel leuchtet, bis
der Fahrer einen Gangwechsel durchführt, oder bis sich die Fahr-
bedingungen wieder so innerhalb eines Fahrprofils ändern, dass
ein Gangwechsel zur Verbrauchsoptimierung nicht mehr erforder-
lich ist.
Abb. 9A0K0050m

23
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

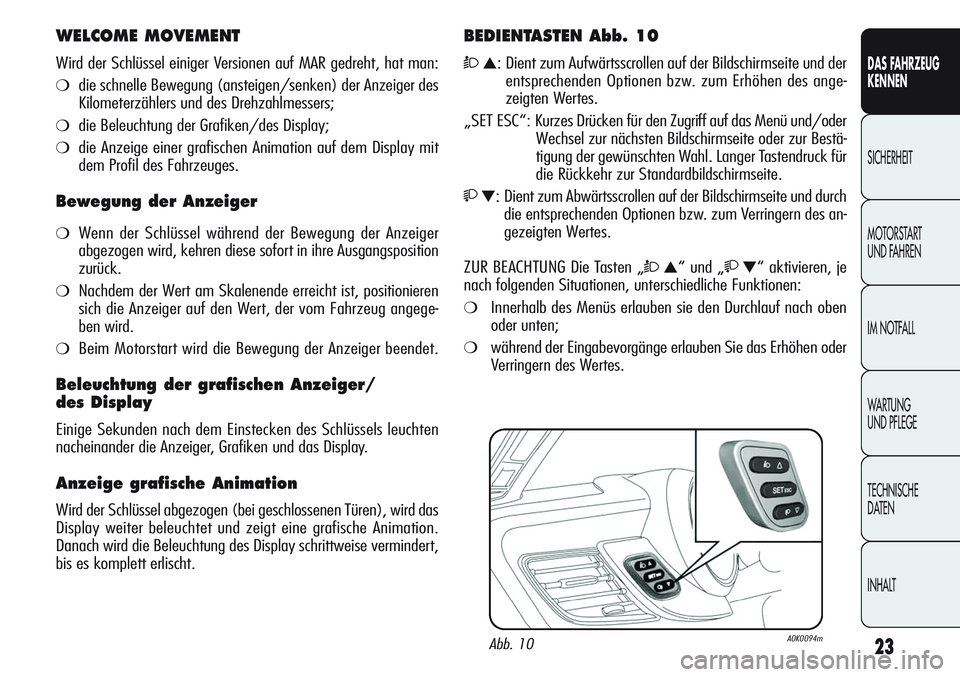

WELCOME MOVEMENT
Wird der Schlüssel einiger Versionen auf MAR gedreht, hat man:
❍die schnelle Bewegung (ansteigen/senken) der Anzeiger des
Kilometerzählers und des Drehzahlmessers;
❍die Beleuchtung der Grafiken/des Display;
❍die Anzeige einer grafischen Animation auf dem Display mit
dem Profil des Fahrzeuges.
Bewegung der Anzeiger
❍Wenn der Schlüssel während der Bewegung der Anzeiger
abgezogen wird, kehren diese sofort in ihre Ausgangsposition
zurück.
❍Nachdem der Wert am Skalenende erreicht ist, positionieren
sich die Anzeiger auf den Wert, der vom Fahrzeug angege-
ben wird.
❍Beim Motorstart wird die Bewegung der Anzeiger beendet.
Beleuchtung der grafischen Anzeiger/
des Display
Einige Sekunden nach dem Einstecken des Schlüssels leuchten
nacheinander die Anzeiger, Grafiken und das Display.
Anzeige grafische Animation
Wird der Schlüssel abgezogen (bei geschlossenen Türen), wird das
Display weiter beleuchtet und zeigt eine grafische Animation.
Danach wird die Beleuchtung des Display schrittweise vermindert,
bis es komplett erlischt.
BEDIENTASTEN Abb. 10
Ò▲: Dient zum Aufwärtsscrollen auf der Bildschirmseite und der
entsprechenden Optionen bzw. zum Erhöhen des ange-
zeigten Wertes.
„SET ESC“: Kurzes Drücken für den Zugriff auf das Menü und/oder
Wechsel zur nächsten Bildschirmseite oder zur Bestä-
tigung der gewünschten Wahl. Langer Tastendruck für
die Rückkehr zur Standardbildschirmseite.
▼: Dient zum Abwärtsscrollen auf der Bildschirmseite und durch
die entsprechenden Optionen bzw. zum Verringern des an-
gezeigten Wertes.
ZUR BEACHTUNG Die Tasten „
Ò▲“ und „▼“ aktivieren, je
nach folgenden Situationen, unterschiedliche Funktionen:
❍Innerhalb des Menüs erlauben sie den Durchlauf nach oben
oder unten;
❍während der Eingabevorgänge erlauben Sie das Erhöhen oder
Verringern des Wertes.
Abb. 10A0K0094m

24
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Das Menü besteht aus folgenden Punkten:
– MENU
– GESCHWINDIGKEITS--SUMMER
– SCHEINWERFERSENSOR (für Versionen/Märkte, wo vorgesehen)
– REGENSENSOR (für Versionen/Märkte, wo vorgesehen)
– AKTIVIERUNG/DATEN TRIP B
– UHRZEIT EINSTELLEN
– DATUM EINSTELLEN
– ERSTE SEITE (für Versionen/Märkte, wo vorgesehen)
– RADIOANZEIGE
– AUTOCLOSE
– MASSEINHEIT
– SPRACHE
– LAUTSTÄRKE MELDUNGEN
– LAUTSTÄRKE TASTEN
– BEEP SICHERHEITSGURTE
– SERVICE
– AIR BAG/BEIFAHRERAIRBAG
– TAGLICHTER
– AUSSTIEGLEUCHTEN
– MENÜ VERLASSEN
ZUR BEACHTUNG Einige Optionen bei den Fahrzeugen mit Radio-
navigationssystem(für Versionen/Märkte, wo vorgesehen) werden
auf dem Display des letzteren angezeigt.SETUP-MENÜ
Das Menü besteht aus einer Reihe von Optionen, deren Auswahl
mit den Tasten „
Ò▲“ und „▼“ den Zugang zu den ver-
schiedenen, nachfolgend angeführten Auswahl- und Einstellvor-
gängen (Setup) ermöglicht. Für einige Optionen ist ein Unterme-
nü vorgesehen.
Das Menü kann durch kurzes Drücken der Taste SET ESC aktiviert
werden.

26
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALT
MENÜOPTIONEN
Menü
Diese Option erlaubt den Zugang zum Setupmenü.
Die Taste „
Ò▲“ oder „▼“ drücken, um die verschiedenen
Menüoptionen zu wählen.
Die Taste SET ESC lange drücken, um auf die Standardanzeige
zurückzukehren.
Beep für Geschwindigkeit
(Geschwindigkeitsbegrenzung)
Diese Funktion erlaubt die Einstellung einer Höchstgeschwindigkeit
für das Fahrzeug (km/h oder mph). Bei Überschreitung wird der
Benutzer gewarnt. Gehen Sie wie folgt vor, um die gewünschte
Geschwindigkeitsgrenze einzustellen:
– drücken Sie kurz die Taste SET ESC; auf dem Display erscheint
die Aufschrift (Beep Geschwindigkeit);
– die Taste „
Ò▲“ oder „▼“ drücken, um die Geschwindig-
keitsgrenze entweder einzuschalten (On) oder auszuschalten
(OFF);
– wurde die Funktion aktiviert (On), wählen Sie mit der Taste
„
Ò▲“ oder „▼“ die gewünschte Grenzgeschwindigkeit
und drücken Sie zur Bestätigung der Auswahl SET ESC.ZUR BEACHTUNG Es kann eine Geschwindigkeitsgrenze zwischen
30 und 200 km/h oder 20 und 125 mph eingestellt werden, je
nach der zuvor eingestellten Maßeinheit; siehe nachfolgenden
Paragraphen „Einstellung der Maßeinheit“. Bei jeder Betätigung
der Taste
Ò▲/▼wird der Wert um 5 erhöht bzw. verrin-
gert. Durch dauerhaftes Drücken der Taste
Ò▲/▼wird der
Wert hingegen automatisch schnell erhöht bzw. verringert. Ist der
gewünschte Wert fast erreicht, die Einstellung durch Einzeldruck
vervollständigen.
– die Taste SET ESC kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur Standard-
bildschirmseite zurückzukehren ohne zu speichern.
Zum Abbrechen der Einstellung wie folgt vorgehen:
– die Taste SET ESC kurz drücken, auf dem Display erscheint blin-
kend (On);
– die Taste
▼drücken, auf dem Display erscheint blinkend
(Off);
– die Taste SET ESC kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur Standard-
bildschirmseite zurückzukehren ohne zu speichern.

27
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Scheinwerfersensor (Einstellung
der Sensibilität des Sensors der automatischen
Scheinwerfer/des Dämmerungssensors)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt, die Scheinwerfer je nach Helligkeit der Um-
gebung automatisch ein- oder auszuschalten.
Die Sensibilität des Dämmerungssensors kann auf 3 Stufen ein-
gestellt werden (Stufe 1 = minimale Sensibilität; Stufe 2 = mitt-
lere Sensibilität; Stufe 3 = maximale Sensibilität); je höher die
eingestellte Sensibilität, desto niedriger die Notwendigkeit der Ver-
änderung der Umgebungshelligkeit, um das Einschalten der
Lichter zu steuern (z.B. bei der Einstellung auf der Stufe 3 werden
die Scheinwerfer in der Dämmerung früher eingeschaltet als bei
einer Einstellung auf der Stufe 1 oder 2).
Die gewünschte Einstellung wie folgt einstellen:
– die Taste SET ESC kurz drücken, auf dem Display erscheint blin-
kend die vorher eingestellte Empfindlichkeitsstufe;
– mittels der Taste „
Ò▲“ oder „▼“ die Auswahl vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur Standard-
bildschirmseite zurückzukehren ohne zu speichern.
Regensensor (Einstellung
der Sensibilität des Regensensors)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht es, die Empfindlichkeit des Regensen-
sors (auf 4 Stufen) einzustellen.
Gehen Sie wie folgt vor, um die gewünschte Empfindlichkeitsstu-
fe einzustellen:
– die Taste SET ESC kurz drücken, auf dem Display erscheint blin-
kend die vorher eingestellte Empfindlichkeitsstufe;
– mit der Taste „
Ò▲“ oder „▼“ die Einstellung vornehmen;
– die Taste SET ESC kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur Standard-
bildschirmseite zurückzukehren ohne zu speichern.
