Vážený zákazníku,
děkujeme Vám, že jste preferoval Abarth a blahopřejeme Vám, že jste si vybral Abarth.
Tento návod jsme sestavili tak, aby Vám umožnil poznat se podrobně seznámit s vozidlem Abarth a naučit se s ním správně
jezdit. Doporučujeme Vám celý návod pozorně přečíst ještě před první jízdou. Jsou v něm uvedeny důležité informace, rady a
upozornění ohledně používání vozidla, jež Vám pomohou využít beze zbytku technické přednosti svého vozu Abarth.
Doporučujeme Vám, abyste si pozorně přečetli upozornění a pokyny označené symboly:
bezpečnost osob;
ochrana vozidla;
ochrana životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které Abarth nabízí svým zákazníkům
❒Záruční list, v němž jsou uvedeny záruční lhůty a podmínky pro údržbu vozidla:
❒řadu dalších služeb poskytovaných zákazníkům firmy Abarth.
Hezké čtení a šťastnou cestu!
Nový 500 Abarth je díky mnoha jedinečnostem vozidlo podmanivé nezaměnitelnou estetikou v souladu
se stylem a tradicí a díky novým prvkům je funkční po stránce výkonnosti a bezpečnosti. Nástavce prahů
a zadní spoiler zlepšují efekt pronikání vzduchem, chování vozu a přilnavost vozu k vozovce při vysoké
rychlosti. Po stranách nárazníku jsou dvě koncovky výfuku vycházející z jediného napříč umístěného tlumiče.
Funkční jsou dva symetrické přední a zadní vstupy/výstupy vzduchu: předními proudí vzduch pro chlazení
dvou mezichladičů, zadními vývody vzduch proudí ven. Zavedení systému TTC (Torque Transfert Control),
který optimalizuje přenos hnacího momentu na kola a zlepšuje tak chování vozidla hlavně v zatáčkách: jízda
je pak bezpečnější a komfortnější. Vyšší komfort díky stabilizační tyči, která snížením tlaku tlumičů zvýší
pružnost vozidla. Každá součást interiéru vozidla 500 Abarth – od analogového ukazatele tlaku
turbokompresoru, tříramenného volantu s tvarovanými úchopy, hliníkových pedálů, ergonomické hlavice
řadicí páky po sedadla s opěrkami hlavy v opěradlech, má zdůrazňovat sportovní charakter vozidla.
V tomto návodu jsou popsány různá vybavení nového modelu 500 Abarth,
proto berte v úvahu pouze informace vztahující se k verzi Vašeho vozu.
001-022 ABARTH 500 2ed CS.qxd:001-022 FIAT 500 IT 4-04-2011 14:12 Pagina 1

2
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEMPALUBNÍ DESKA ................................................................. 3
SYMBOLY ............................................................................... 4
SYSTÉM FIAT CODE ........................................................... 4
KLÍČKY ................................................................................... 5
PŘÍSTROJOVÁ DESKA A PŘÍSTROJE ............................. 9
MULTIFUNKČNÍ DISPLEJ A KONFIGUROVATELNÝ
MULTIFUNKČNÍ DISPLEJ .................................................. 12
FUNKCE MENU.................................................................... 14
TRIP COMPUTER ................................................................ 21
SEDADLA .............................................................................. 23
OPĚRKY HLAVY ..................................................................24
VOLANT ................................................................................ 25
ZPĚTNÁ ZRCÁTKA ............................................................26
TEPELNÝ KOMFORT ......................................................... 27
TOPENÍ A VENTILACE ...................................................... 28
MANUÁLNÍ KLIMATIZACE .............................................. 29
AUTOMATICKÁ KLIMATIZACE ..................................... 31
VNĚJŠÍ SVĚTLA .................................................................... 34
OSTŘIKOVÁNÍ SKEL .......................................................... 35STROPNÍ SVÍTIDLO ............................................................ 36
OVLÁDAČE .......................................................................... 37
VNITŘNÍ VÝBAVA ............................................................... 39
STŘEŠNÍ OKNO .................................................................. 41
DVEŘE .................................................................................... 43
OVLÁDAČE OKEN ............................................................. 45
ZAVAZADLOVÝ PROSTOR .............................................. 46
VÍKO MOTOROVÉHO PROSTORU ............................... 49
NOSIČE NÁKLADŮ / LYŽÍ ............................................... 51
SVĚTLOMETY ....................................................................... 51
SYSTÉM ABS .........................................................................53
SYSTÉM ESP ...........................................................................54
SYSTÉM EOBD .....................................................................57
ELEKTRICKÉ POSILOVÉ ŘÍZENÍ „DUALDRIVE“ .......58
AUTORÁDIO ....................................................................... 59
ČERPÁNÍ PALIVA ................................................................. 61
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ......................... 62
S S
E E
Z Z
N N
Á Á
M M
E E
N N
Í Í

S S

V V
O O
Z Z
E E
M M
001-022 ABARTH 500 2ed CS.qxd:001-022 FIAT 500 IT 4-04-2011 14:12 Pagina 2

3
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
PŘÍSTROJOVÁ DESKA
Přítomnost a umístění ovládačů přístrojů a hlásičů se může lišit podle verze vozidla.
1. Boční vzduchový vývod – 2. Levá páka: ovládání vnějších světel – 3. Manometr tlaku turbokompresoru – 4. Přístrojová deska
a kontrolky – 5. Příprava na přenosnou navigaci – 6. Pravá páka: ovládače stírače čelního skla a zadního skla, Trip Computer – 7. Pro-
střední vzduchové vývody – 8. Odkládací skříňka/autorádio – 9. Airbag na straně spolucestujícího – 10. Úložný prostor/skrytá schrán-
ka na doklady – 11. Ovládače topení/ventilace/klimatizace – 12. Elektrické ovládače oken – 13. Odkládací skříňka – 14. Řadicí páka –
15. Kolenový airbag (KNEE BAG) – 16. Airbag na straně řidiče.
CD
F0S0001Abobr. 1
001-022 ABARTH 500 2ed CS.qxd:001-022 FIAT 500 IT 4-04-2011 14:12 Pagina 3

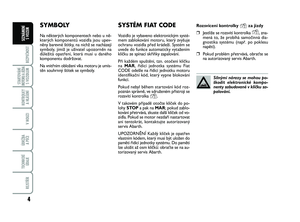

4
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
Rozsvícení kontrolky Yza jízdy
❒Jestliže se rozsvítí kontrolka Y, zna-
mená to, že probíhá samočinná dia-
gnostika systému (např. po poklesu
napětí).
❒Pokud problém přetrvává, obraťte se
na autorizovaný servis Abarth.
SYMBOLY
Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky, na nichž se nacházejí
symboly, jimiž je uživatel upozorněn na
důležitá opatření, která musí u daného
komponentu dodržovat.
Na vnitřním obložení víka motoru je umís-
těn souhrnný štítek se symboly.
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým systé-
mem zablokování motoru, který zvyšuje
ochranu vozidla před krádeží. Systém se
uvede do funkce automaticky vytažením
klíčku ze spínací skříňky zapalování.
Při každém spuštění, tzn. otočení klíčku
na MAR, řídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který vypne blokování
funkcí.
Pokud nebyl během startování kód roz-
poznán správně, ve sdruženém přístroji se
rozsvítí kontrolka
Y.
V takovém případě otočte klíček do po-
lohy STOPa pak na MAR; pokud zablo-
kování přetrvává, zkuste další klíček od vo-
zidla. Pokud se motor nezdaří nastartovat
ani tentokrát, kontaktujte autorizovaný
servis Abarth.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen do
paměti řídicí jednotky systému. Do paměti
lze uložit až osm klíčků: obraťte se na au-
torizovaný servis Abarth.Silnými nárazy se mohou po-
škodit elektronické kompo-
nenty zabudované v klíčku za-
palování.
001-022 ABARTH 500 2ed CS.qxd:001-022 FIAT 500 IT 4-04-2011 14:12 Pagina 4

5
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM obr. 4
Kovovou vložkou Ase ovládá:
❒spínací skříňka;
❒zámky dveří;
❒odemykání/zamykání víčka hrdla pali-
vové nádrže;
Kovová vložka se vysune/zasune stiskem
tlačítka B.
obr. 2F0S0002Ab
obr. 3F0S0003Ab
V případě změny vlastníka vo-
zu je nezbytné, aby nový
vlastník dostal všechny klíčky
a CODE card.

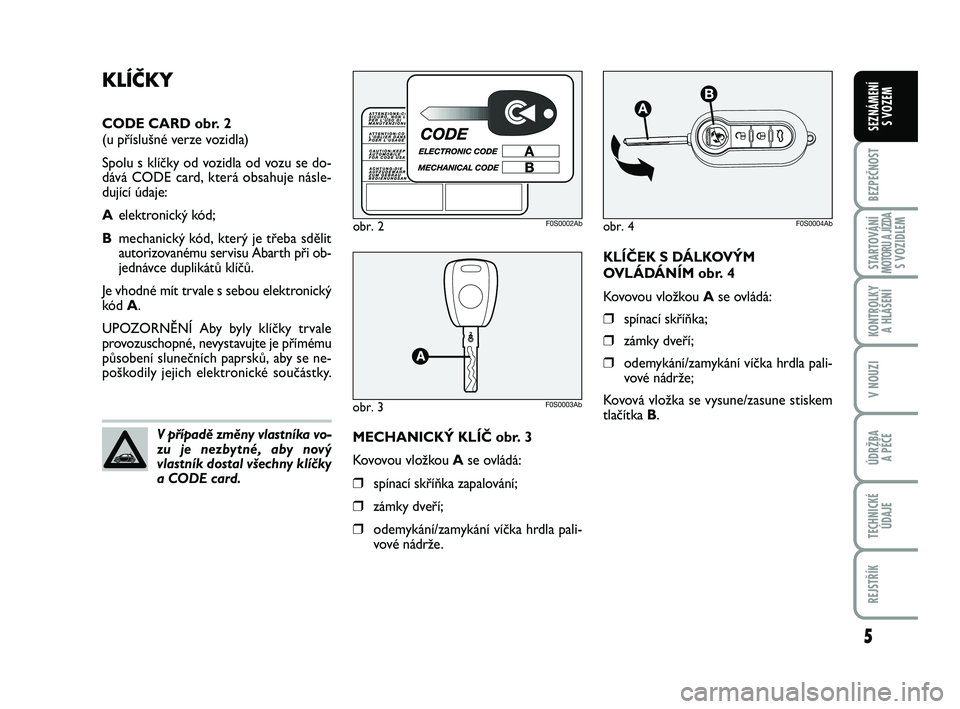

KLÍČKY
