2012 Abarth 500 Návod k použití a údržbě (in Czech)

56
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
Systém MSR
(regulace točivého momentu
motoru)
Je nedílnou součástí systému ASR, zasa-
huje při prudkém přeřazení dolů tak, že
dodá větší moment motoru a tím zabrání
nadměrnému brzdění hnacích kol, jímž by
zejména na povrchu se sníženou adhezí
mohlo vozidlo ztratit stabilitu.SYSTÉM TTC
(Torque Transfert Control)
Je nedílnou součástí systému ESP.
Jedná se o systém zlepšující přenos hnací-
ho momentu na kola, zajišťující tak bez-
pečnou a sportovnější jízdu zejména v za-
táčkách omezením nedotáčivosti.
Systém se aktivuje stisknutím tlačítka na
palubní desce C-obr. 58. Aktivace je sig-
nalizována rozsvícením kontrolky v tlačít-
ku TTC.
Deaktivuje se opětným stiskem tlačítka
nebo vypnutím motoru (klíček ve spínací
skříňce v poloze STOP). SYSTÉM ASR
(Antislip Regulation)
Je nedílnou součástí systému ESP. Auto-
maticky zasahuje při proklouznutí jedno-
ho hnacího kola nebo obou hnacích kol a
pomáhá tak řidiči ovládat vozidlo.
Činnost systému ASR je užitečná zejmé-
na v následujících situacích:
❒proklouznutí vnitřního kola v zatáčce
účinkem dynamického kolísání zátěže
nebo nadměrné akcelerace;
❒nadměrný výkon přenášený na kola i z
hlediska stavu silničního povrchu;
❒akcelerace na kluzkém, zasněženém
nebo zledovatělém povrchu;
❒ztráta přilnavosti na mokrém povrchu
(aquaplaning).
obr. 58
TTC
C
F0S058Ab
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 56

57
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
UPOZORNĚNÍ Po odstranění problému
musí autorizovaný servis Abarth za úče-
lem kompletní kontroly systému provést
test na zkušebně a v případě potřeby i po-
měrně dlouhé zkušební jízdy.SYSTÉM EOBD
Systém EOBD (European On Board Dia-
gnosis) průběžně diagnostikuje kompo-
nenty vozu, jež mají vliv na emise. Svíce-
ní kontrolky
Una přístrojové desce spo-
lu s hlášením na konfigurovatelném mul-
tifunkčním displeji (u příslušné verze vo-
zidla) signalizuje zhoršení kvality těchto
komponentů (viz kapitola „Kontrolky a
hlášení“).
Cíle systému EOBD:
❒dohlížet na účinnost zařízení;
❒signalizovat zvýšení škodlivých emisí
závadou ve vozidle;
❒signalizovat, že je nutno vyměnit vad-
né komponenty.
Součástí systému je i diagnostická zásuv-
ka pro připojení diagnostických přístrojů,
kterými lze načíst chybové kódy uložené
v paměti řídicí jednotky a zkontrolovat řa-
du specifických diagnostických a provoz-
ních parametrů motoru.
Tuto kontrolu mohou provádět i orgány
oprávněné k silničním kontrolám.Jestliže se po přetočení klíčku
na MAR kontrolka
Uneroz-
svítí nebo začne blikat či se
rozsvítí trvale za jízdy (spolu
s hlášením na nastavitelném multi-
funkčním displeji – u příslušné verze
vozidla), vyhledejte co nejdříve autori-
zovaný servis Abarth. Funkčnost kon-
trolky
Usmějí příslušným přístrojem
zkontrolovat i orgány oprávněné k sil-
ničním kontrolám. Postupujte podle
předpisů platných v zemi provozování
vozidla.
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 57

58
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
SIGNALIZACE ZÁVAD
Případná závada elektrického posilovače
řízení je signalizována rozsvícením kon-
trolky
gna přístrojové desce spolu s hlá-
šením na nastavitelném multifunkčním dis-
pleji (u příslušné verze vozidla) (viz „Kon-
trolky a hlášení“).
Při závadě elektrického posilového řízení
lze vůz nicméně nadále ovládat mechanic-
kým řízením.
UPOZORNĚNÍ Za některých okolností,
jež nezávisejí na elektrickém posilovém ří-
zení, se může rozsvítit kontrolka
gna pří-
strojové desce.
Je přísně zakázáno v rámci
poprodejního dovybavování
vozidla upravovat řízení nebo volan-
tový hřídel (např. při montáž imobili-
zéru) způsobem, jímž by se mohly sní-
žit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné pro-
blémy z hlediska bezpečnosti a ne-
shodu s homologací vozidla.
POZOR!
Před jakoukoli údržbou vy-
pněte motor a vytažením
klíčku ze spínací skříňky zapalování
zamkněte řízení. To platí zejména pro
vůz s koly zvednutými od země. Po-
kud by to nebylo možné (tzn. že je
nutno mít klíček na poloze MAR ne-
bo motor musí běžet), demontujte
hlavní pojistku elektrického posilové-
ho řízení.
POZOR!
V takovém případě ihned zastavte vozid-
lo, vypněte motor a asi po 20 sekundách
jej znovu nastartujte. Pokud zůstává kon-
trolka
gtrvale rozsvícená spolu s hláše-
ním na nastavitelném multifunkčním dis-
pleji (u příslušné verze vozidla), obraťte se
na autorizovaný servis Abarth.
UPOZORNĚNÍ Při parkování s velkým
počtem manévrů může řízení zatuhnout,
což je zcela normální. Je to způsobeno
ochranou elektromotoru řízení před pře-
hřátím. Proto není nutné zajišťovat opra-
vu. Při opětném použití vozidla bude po-
silové řízení pracovat zase normálně.
ELEKTRICKÉ POSILOVÉ
ŘÍZENÍ „DUALDRIVE“
Vůz je vybaven elektrickým posilovačem
řízení „Dualdrive“, který funguje pouze s
klíčkem ve spínací skříňce na MARa s
motorem v chodu. Elektrický posilovač ří-
zení snižuje sílu potřebnou na volantu při
řízení, čímž značně usnadňuje jízdu v
městských centrech a parkovací manévry.
UPOZORNĚNÍ Při rychlém přepnutí klíč-
ku v zapalování se může stát, že bude po-
silový účinek funkční až za 1 – 2 sekundy.
Zapnutím funkce SPORT (viz „Ovládače“
v této kapitole) se změnou účinku elek-
trického posilovače řízení zvýší citlivost
volantu pro dosažení správného pocitu ze
sportovní jízdy.
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 58

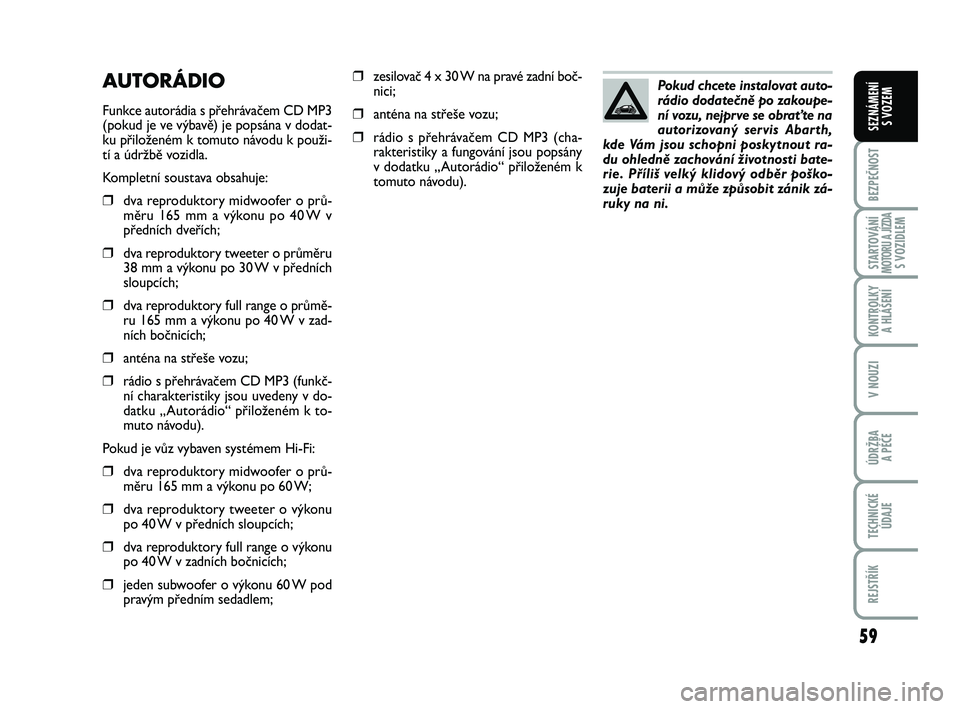

59
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
❒zesilovač 4 x 30 W na pravé zadní boč-
nici;
❒anténa na střeše vozu;
❒rádio s přehrávačem CD MP3 (cha-
rakteristiky a fungování jsou popsány
v dodatku „Autorádio“ přiloženém k
tomuto návodu).Pokud chcete instalovat auto-
rádio dodatečně po zakoupe-
ní vozu, nejprve se obraťte na
autorizovaný servis Abarth,
kde Vám jsou schopni poskytnout ra-
du ohledně zachování životnosti bate-
rie. Příliš velký klidový odběr poško-
zuje baterii a může způsobit zánik zá-
ruky na ni.
AUTORÁDIO
Funkce autorádia s přehrávačem CD MP3
(pokud je ve výbavě) je popsána v dodat-
ku přiloženém k tomuto návodu k použi-
tí a údržbě vozidla.
Kompletní soustava obsahuje:
❒dva reproduktory midwoofer o prů-
měru 165 mm a výkonu po 40 W v
předních dveřích;
❒dva reproduktory tweeter o průměru
38 mm a výkonu po 30 W v předních
sloupcích;
❒dva reproduktory full range o průmě-
ru 165 mm a výkonu po 40 W v zad-
ních bočnicích;
❒anténa na střeše vozu;
❒rádio s přehrávačem CD MP3 (funkč-
ní charakteristiky jsou uvedeny v do-
datku „Autorádio“ přiloženém k to-
muto návodu).
Pokud je vůz vybaven systémem Hi-Fi:
❒dva reproduktory midwoofer o prů-
měru 165 mm a výkonu po 60 W;
❒dva reproduktory tweeter o výkonu
po 40 W v předních sloupcích;
❒dva reproduktory full range o výkonu
po 40 W v zadních bočnicích;
❒jeden subwoofer o výkonu 60 W pod
pravým předním sedadlem;
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 59

60
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH PŘÍSTROJŮ
Elektrické/elektronické přístroje nainsta-
lované po zakoupení vozidla a v rámci po-
prodejního servisu musejí být opatřeny
značkou:
Fiat Auto S.p.A. povoluje montáž radio-
stanic za podmínky, že bude provedena
řádně podle pokynů výrobce ve speciali-
zovaném servisním středisku.
UPOZORNĚNÍ Instalace zařízení, jimiž se
změní charakteristiky vozidla, může mít za
následek zánik způsobilosti vozidla pro
provoz na zemních komunikacích a pří-
padně i záruky z důvodu vad způsobených
touto úpravou nebo jež se z ní dají přímo
či nepřímo odvodit.
Fiat Auto S.p.A. nenese žádnou odpověd-
nost za škody způsobené instalací doplň-
ků a příslušenství nedodaných nebo ne-
doporučených společností Fiat Auto S.p.A.
a nenainstalovaných podle příslušných
předpisů.RADIOSTANICE
A MOBILNÍ TELEFONY
Přijímací a vysílací přístroje (telefonní pří-
stroje do motorových vozidel, CB a po-
dobná zařízení) se nesmějí používat ve vo-
zidle, pokud nejsou vybaveny samostatnou
venkovní anténou.
UPOZORNĚNÍ Používáním těchto zaří-
zení v kabině (bez venkovní antény) se
může jednak ohrozit zdraví, jednak způ-
sobit poruchy ve fungování elektronických
soustav, jimiž je vůz vybaven, a ohrozit tak
bezpečnost vozu jako takového.
Síla vysílání a příjmu těchto zařízení se na-
víc může snížit rušivým účinkem od skele-
tu vozu. Co se týče používání mobilních
telefonů (GSM, GPRS, UMTS) s homologa-
cí EU, doporučujeme postupovat přesně
podle pokynů výrobce daného přístroje.PŘÍSLUŠENSTVÍ
ZAKOUPENÁ
UŽIVATELEM
Jestliže po koupi vozidla chcete instalovat
další příslušenství (alarm, satelitní sledo-
vání vozidla, atd.), která vyžadují trvalé na-
pájení, či jiná zařízení, která zatíží energe-
tickou bilanci vozidla, obraťte se na auto-
rizované servisy Abarth, jejichž odborní
pracovníci Vám doporučí nejvhodnější za-
řízení z řady doplňků Lineaccessori Abarth,
vyhodnotí celkovou spotřebu elektrické
energie a zkontrolují, zda elektrická sou-
stava vozidla snese požadovanou zátěž či
zda je naopak třeba použít silnější baterii.
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 60

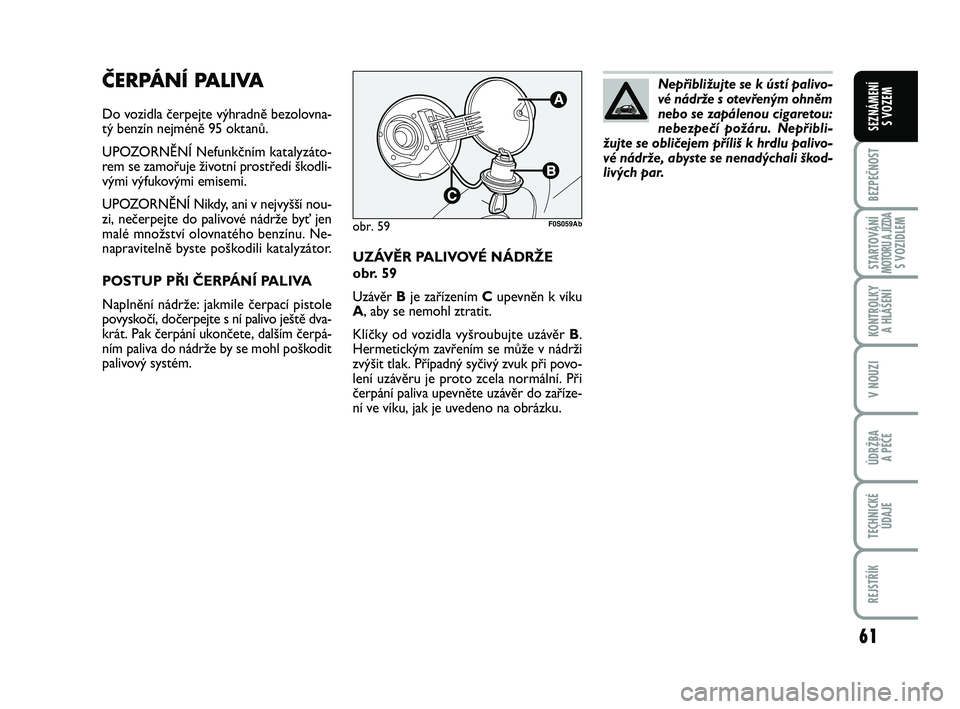

61
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
UZÁVĚR PALIVOVÉ NÁDRŽE
obr. 59
Uzávěr Bje zařízením Cupevněn k víku
A, aby se nemohl ztratit.
Klíčky od vozidla vyšroubujte uzávěr B.
Hermetickým zavřením se může v nádrži
zvýšit tlak. Případný syčivý zvuk při povo-
lení uzávěru je proto zcela normální. Při
čerpání paliva upevněte uzávěr do zaříze-
ní ve víku, jak je uvedeno na obrázku.
ČERPÁNÍ PALIVA
Do vozidla čerpejte výhradně bezolovna-
tý benzín nejméně 95 oktanů.
UPOZORNĚNÍ Nefunkčním katalyzáto-
rem se zamořuje životní prostředí škodli-
vými výfukovými emisemi.
UPOZORNĚNÍ Nikdy, ani v nejvyšší nou-
zi, nečerpejte do palivové nádrže byť jen
malé množství olovnatého benzínu. Ne-
napravitelně byste poškodili katalyzátor.
POSTUP PŘI ČERPÁNÍ PALIVA
Naplnění nádrže: jakmile čerpací pistole
povyskočí, dočerpejte s ní palivo ještě dva-
krát. Pak čerpání ukončete, dalším čerpá-
ním paliva do nádrže by se mohl poškodit
palivový systém.Nepřibližujte se k ústí palivo-
vé nádrže s otevřeným ohněm
nebo se zapálenou cigaretou:
nebezpečí požáru. Nepřibli-
žujte se obličejem příliš k hrdlu palivo-
vé nádrže, abyste se nenadýchali škod-
livých par.
obr. 59F0S059Ab
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 61

62
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
OCHRANA ŽIVOTNÍHO
PROSTŘEDÍ
Součástí výbavy vozu jsou následující zaří-
zení pro snižování emisí z benzínových
motorů:
❒třícestný katalyzátor;
❒lambda sondy;
❒systém odvětrání palivových par.
S odpojenou svíčkou / svíčkami nenechá-
vejte běžet motor, a to ani při testování.
Během normálního chodu
motoru se katalyzátor zahří-
vá na vysoké teploty. Proto nikdy ne-
parkujte s vozidlem v blízkosti hořla-
vých látek (na trávě, suchém listí, jeh-
ličí atd.).
POZOR!
046-062 ABARTH 500 2ed CS:044-062 FIAT 500 IT 4-04-2011 14:08 Pagina 62

63
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
BEZPEČNOSTNÍ PÁSY ...................................................... 64
SYSTÉM S.B.R......................................................................... 64
DOTAHOVAČE .....................................................................65
BEZPEČNÁ PŘEPRAVA DĚTÍ............................................ 67
PŘÍPRAVA PRO MONTÁŽ SEDAČKA „TYP ISOFIX“ ... 71
ČELNÍ AIRBAGY ..................................................................73
BOČNÍ AIRBAGY (Side bag – Window bag) ................. 75
B B
E E
Z Z
P P
E E
â â
N N
O O
S S
T T
063-078 ABARTH 500 2ed CS:063-078 FIAT 500 IT 4-04-2011 14:23 Pagina 63
