2012.5 Peugeot 508 Manual do proprietário (in Portuguese)

8
191
Informações práticas











Substituir uma lâmpada


Luzes dianteiras
Modelo com luzes de xénone luzes direccionais
1.Luzes diurnas/Luzes de presença (diodos electroluminescentes-LED).2.Luzes de cruzamento/estrada direccionais (D1S-35W).3.Luzes de mudança de direcção(PY21-21W).4.
Luzes dianteiras de nevoeiro(direccionais consoante a versão) (H8).
Modelo com luzes de halogéneo
1.Luzes de cruzamento e de estrada(H7-55W).2.Luzes de presença (mínimos) (W5-5W).3.Luzes de estrada (máximos) (H7-55W).4.Luzes diurnas (SP13-13W).5.Luzes dianteiras de nevoeiro (direccionais consoante a versão) (H8).6.Luzes de mudança de direcção (PY21-21W).

Com as lâmpadas do tipo H7... respeite bemo seu posicionamento para garantir a melhor qualidade de iluminação.
Em determinadas condições climáticas(baixa temperatura, humidade) oembaciamento da superfície interna do vidro das luzes dianteiras etraseiras é normal; este embaciamento desaparece alguns minutos após oacendimento das luzes.

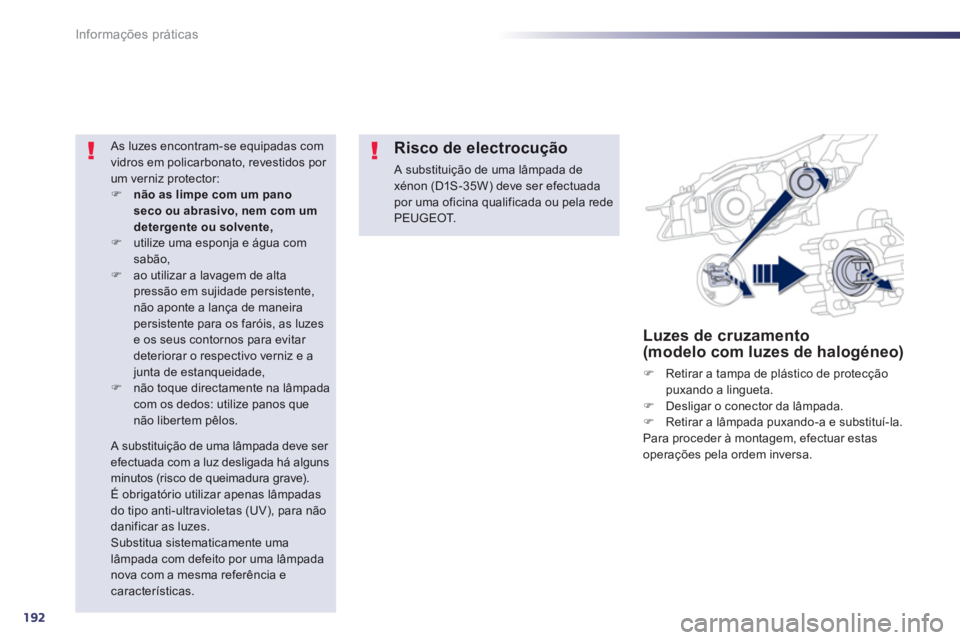

192
Informações práticas
Luzes de cruzamento (modelo com luzes de halogéneo)
) Retirar a tampa de plástico de protecçãopuxando a lingueta. )
Desligar o conector da lâmpada.)
Retirar a lâmpada puxando-a e substituí-la.
Para proceder à montagem, efectuar estasoperações pela ordem inversa.

As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)utilize uma esponja e água comsabão, )ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneirapersistente para os faróis, as luzese os seus contornos para evitar deteriorar o respectivo verniz e ajunta de estanqueidade, )não toque directamente na lâmpadacom os dedos: utilize panos que não liber tem pêlos.
Risco de electrocução

A substituição de uma lâmpada dexénon (D1S-35W) deve ser efectuada por uma oficina qualificada ou pela redePEUGEOT.


A substituição de uma lâmpada deve ser efectuada com a luz desligada há algunsminutos (risco de queimadura grave).É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente umalâmpada com defeito por uma lâmpada nova com a mesma referência ecaracterísticas.

8

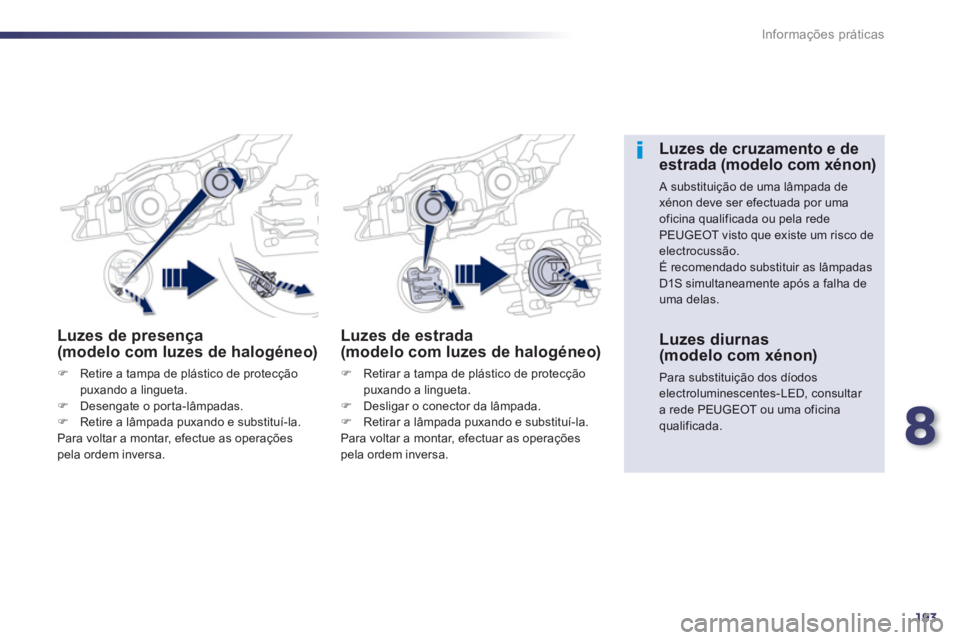

193
Informações práticas
Luzes de presença (modelo com luzes de halogéneo)
)Retire a tampa de plástico de protecção puxando a lingueta.)Desengate o por ta-lâmpadas. )Retire a lâmpada puxando e substituí-la.
Para voltar a montar, efectue as operações pela ordem inversa.

Luzes de estrada(modelo com luzes de halogéneo)
)
Retirar a tampa de plástico de protecção
puxando a lingueta.) Desligar o conector da lâmpada. )
Retirar a lâmpada puxando e substituí-la.
Para voltar a montar, efectuar as operaçõespela ordem inversa.








Luzes de cruzamento e de
estrada (modelo com xénon)

A substituição de uma lâmpada de xénon deve ser efectuada por umaoficina qualificada ou pela redePEUGEOT visto que existe um risco de electrocussão.
É recomendado substituir as lâmpadas D1S simultaneamente após a falha deuma delas.
Luzes diurnas
(modelo com xénon)

Para substituição dos díodos electroluminescentes-LED, consultar a rede PEUGEOT ou uma oficinaqualificada.

194
Informações práticas
diurnas (modelo de halogéneo)
)Empurrar a roda a fundo para o interior para aceder facilmente ao guarda-lamas.)Retire os dois parafusos de fixação da
tampa de acesso, situada na cava da roda.
)Entreabra o guarda-lamas.
)Rodar um quarto de volta o caquilho dalâmpada e retirá-lo. )Desligar o conector do casquilho dalâmpada.)Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar uma oficina qualificada ou arede PEUGEOT.

8
195
Informações práticas
Substituição das luzes demudança de direcção
)Deite-se debaixo do carro.)Retire os parafusos que fixam a rede à caixa. )Retire a rede da carroçaria.
) Rode um quarto de volta o porta-lâmpadase retire-o. )
Substitua a lâmpada com defeito.
Para a montagem, efectue estas operações no
sentido inverso.
Para a substituição destas lâmpadas, pode
também consultar uma o
ficina qualificada ou a rede PEUGEOT.Luzes de mudança de direcção laterais integradas
Para a substituição destas lâmpadas, deve consultar uma oficina qualificada ou a rede
PE
UGEOT.
Focos dos retrovisores
exteriores
Para a substituição do diodoelectroluminescente-LED, deve consultar uma oficina qualificada ou a rede PEUGEOT.

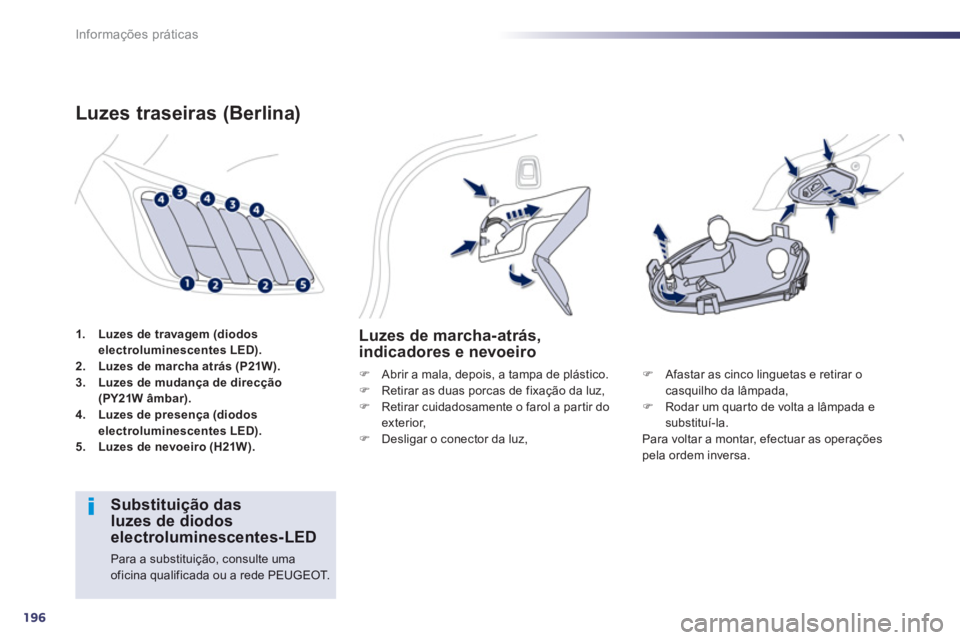

196
Informações práticas
1.Luzes de travagem (diodos
electroluminescentes LED).2. Luzes de marcha atrás (P21W).3.Luzes de mudança de direcção (PY21W âmbar).4.Luzes de presença (diodos
electroluminescentes LED).5.Luzes de nevoeiro (H21W).
Luzes traseiras (Berlina)
Luzes de marcha-atrás, indicadores e nevoeiro
) Abrir a mala, depois, a tampa de plástico.)
Retirar as duas porcas de fixação da luz, )
Retirar cuidadosamente o farol a partir do exterior, )
Desligar o conector da luz,
)Afastar as cinco linguetas e retirar o casquilho da lâmpada,)Rodar um quarto de volta a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.




Substituição das luzes de diodoselectroluminescentes-LED

Para a substituição, consulte umaoficina qualificada ou a rede PEUGEOT.

8
197
Informações práticas
1.Luzes de travagem(diodos emissores de luz, LED).2.Luzes de marcha atrás (W19W).3.Luzes de mudança de direcção(PY21W âmbar).4.Luzes de presença(diodos emissores de luz, LED).5.Luzes de nevoeiro (diodos emissores de luz, LED).



















Luzes traseiras (SW)
)
Abrir a mala.)
Retirar a espuma de estanqueidade.)
Desligar o conector da luz.)
Retirar a porca de fixação da luz.
Indicadores de direcção (nos guarda-lamas)
)
Tirar com cuidado a luz pelo exterior. )
Retirar a espuma de estanqueidade.)
Desengatar o por ta-lâmpada. )
Rodar um quarto de volta a lâmpada e substituí-a.
Para a montagem, efectuar as operações pela
ordem inversa.



Substituição das luzes de diodos electroluminescentes-LED

Para a substituição, consulte uma oficina qualificada ou a rede PEUGEOT.

198
Informações práticas
Luzes de marcha-atrás (tampa da mala)
)Abrir a tampa da mala, de seguida, retirar a
tampa de acesso.
)Desligar o conector da luz. )Retirar a porca de fixação da luz.
) Retirar com cuidado a luz pelo exterior. )
Retirar a espuma de estanqueidade.)Rodar um quarto de volta o porta-lâmpada e substituir a lâmpada.
Para a montagem, efectuar estas operações no
sentido inverso.
