2012.5 PEUGEOT 3008 Instrukcja obsługi (in Polish)

103
WYPOSAŻENIE
ZESTAW MULTIMEDIALNY Z TYŁU


System multimedialny pozwalający
podłączyć przenośne urządzenia mul-
timedialne: Ipod Wideo, konsole gier,
odtwarzacz DVD, …
Za pomocą złączy RCA (żół-
tych) można podłączyć dwa
oddzielne urządzenia wideo
.
Odtwarzanie wideo odbywa
się na dwóch 7" ekranach,
wbudowanych w zagłówkach. Za pomocą złączy RCA (czer-
wone i białe) można podłączyć
dwa oddzielne urządzenia
audio
.
Odtwarzanie audio odbywa się
za pomocą bezprzewodowych
słuchawek Bluetooth działają-
cych na akumulatory.
Przycisk A/B
pozwala sparować słu-
chawki z ekranem: A
strona lewa, B

strona prawa.

Ładowarka 12 V z dwoma wyjściami
słu
ży do jednoczesnego ładowania obu
zestawów słuchawek.
Możliwe jest również podłączenie 3 słu-
chawek Bluetooth.

Włączenie


)
Przy pracującym silniku podłączyć
przenośny odtwarzacz do złączy RCA
(na przykład AV1 po lewej stronie).

)
Nacisnąć ON/OFF na odtwarzaczu;
zapali się kontrolka oraz kontrolki
AV1.

)
Nacisnąć i przytrzymać przycisk
ON/OFF na słuchawkach niebieska
kontrolka miga.

)
Nacisnąć i przytrzymać przycisk
ON/OFF na odtwarzaczu; połącze-
nie ze słuchawkami jest ustano-
wione, jeżeli niebieskie kontrolki na
słuchawkach i systemie (w kształcie
słuchawek) zapalą się na stałe.

)
Nacisnąć ON/OFF na ekranach, je-
żeli używane jest źród
ło wideo.

)
Uruchomić odtwarzanie na przenoś-
nym odtwarzaczu.

Jeżeli fotel znajduje się w poło-
żeniu stolik założyć pokrowiec,
aby nie uszkodzić ekranu.
Pokrowce pozwalają zasłonić każdy
ekran.

104
WYPOSAŻENIE
PODLOKIETNIK TYLNY KLAPKA NA NARTY

Otwieranie



)
Opuścić tylny podłokietnik.

)
Pociągnąć uchwyt klapki w dół.

)
Opuścić klapkę.

)
Umieścić przedmioty wewnątrz
bagażnika.


)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
W pojemniku znajdują się dwa uchwyty
na puszki. Podłokietnik z pojemnikiem zwiększa
komfort pasażerów na tylnych siedze-
niach. Klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów.





SCHOWKI POD STOPAMI NA TYLNYCH FOTELACH


W zależności od konfiguracji samo-
chód jest wyposażony w schowki pod
stopami, usytuowane przed bocznymi
fotelami tylnymi. Dostęp do schowków
umożliwiają zatrzaskiwane pokrywy,
wyposażone w uchwyty A
.

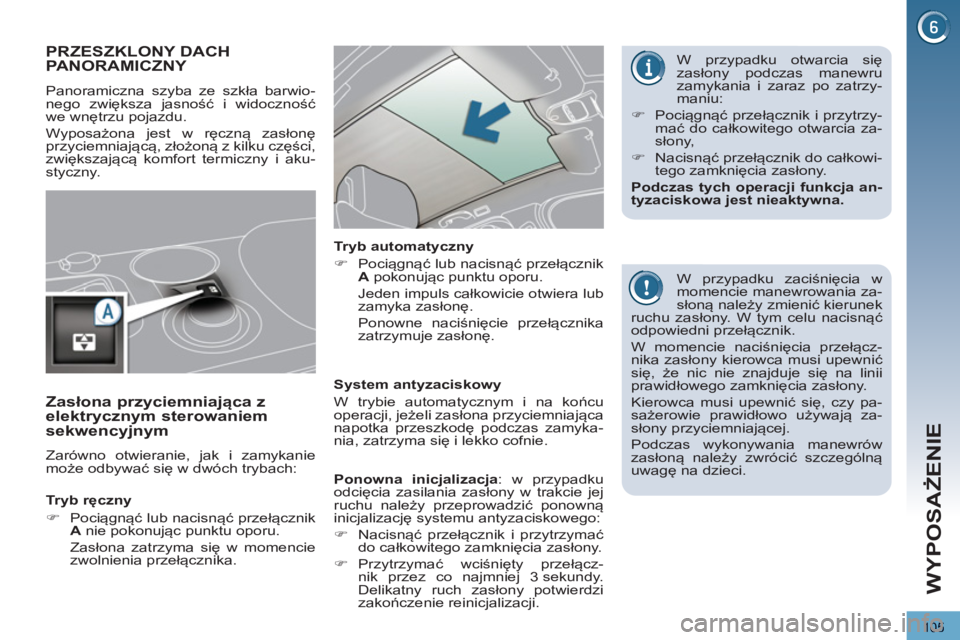

105
WYPOSAŻENIE
PRZESZKLONY DACH PANORAMICZNY

Panoramiczna szyba ze szkła barwio-
nego zwiększa jasność i widoczność
we wnętrzu pojazdu.
Wyposażona jest w ręczną zasłonę
przyciemniającą, złożoną z kilku części,
zwiększającą komfort termiczny i aku-
styczny.

W przypadku zaciśnięcia w
momencie manewrowania za-
słoną należy zmienić kierunek
ruchu zasłony. W tym celu nacisnąć
odpowiedni przełącznik.
W momencie naciśnięcia przełącz-
nika zasłony kierowca musi upewnić
się, że nic nie znajduje się na linii
prawidłowego zamknięcia zasłony.
Kierowca musi upewnić się
, czy pa-
sażerowie prawidłowo używają za-
słony przyciemniającej.
Podczas wykonywania manewrów
zasłoną należy zwrócić szczególną
uwagę na dzieci.


Tryb ręczny


)
Pociągnąć lub nacisnąć przełącznik
A
nie pokonując punktu oporu.
Zasłona zatrzyma się w momencie
zwolnienia przełącznika.

Tryb automatyczny


)
Pociągnąć lub nacisnąć przełącznik
A
pokonując punktu oporu.
Jeden impuls całkowicie otwiera lub
zamyka zasłonę.
Ponowne naciśnięcie przełącznika
zatrzymuje zasłonę
.


System antyzaciskowy
W trybie automatycznym i na końcu
operacji, jeżeli zasłona przyciemniająca
napotka przeszkodę podczas zamyka-
nia, zatrzyma się i lekko cofnie.


Zasłona przyciemniająca z
elektrycznym sterowaniem
sekwencyjnym
Zarówno otwieranie, jak i zamykanie
może odbywać się w dwóch trybach:
W przypadku otwarcia się
zasłony podczas manewru
zamykania i zaraz po zatrzy-
maniu:


)
Pociągnąć przełącznik i przytrzy-
mać do całkowitego otwarcia za-
słony,

)
Nacisnąć przełącznik do całkowi-
tego zamknięcia zasłony.

Podczas tych operacji funkcja an-
tyzaciskowa jest nieaktywna.



Ponowna inicjalizacja
: w przypadku
odcięcia zasilania zasłony w trakcie jej
ruchu należy przeprowadzić ponowną
inicjalizację systemu antyzaciskowego:


)
Nacisnąć przełącznik i przytrzymać
do całkowitego zamknięcia zasłony.

)
Przytrzymać wciśnięty przełącz-
nik przez co najmniej 3 sekundy.
Delikatny ruch zasłony potwierdzi
zakończenie reinicjalizacji.

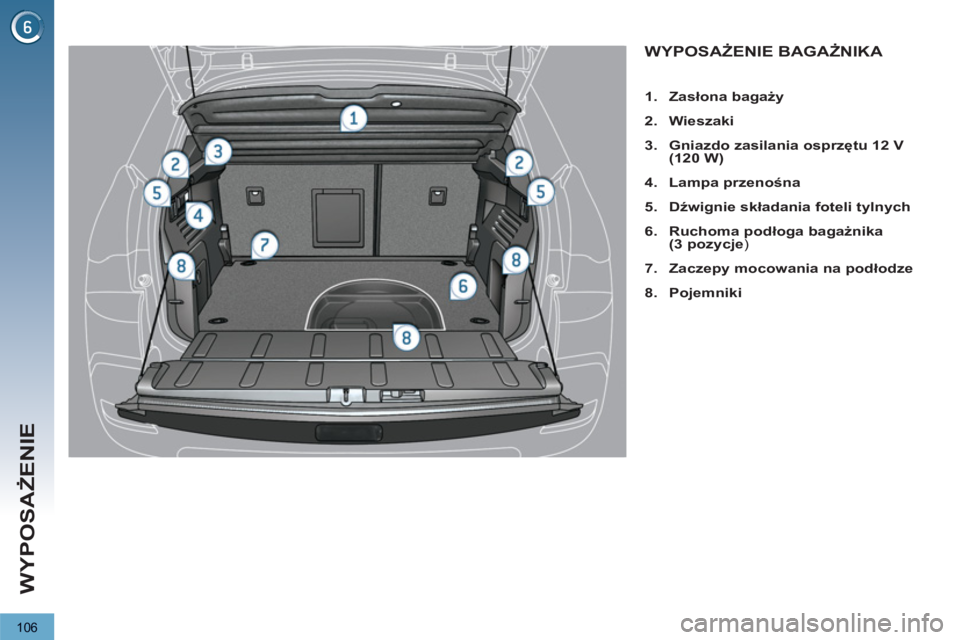

106
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA




1.
Zasłona bagaży


2.
Wieszaki


3.
Gniazdo zasilania osprzętu 12 V

(120 W)


4.
Lampa przenośna


5.
Dźwignie składania foteli tylnych


6.
Ruchoma podłoga bagażnika
(3 pozycje
)

7.
Zaczepy mocowania na podłodze


8.
Pojemniki

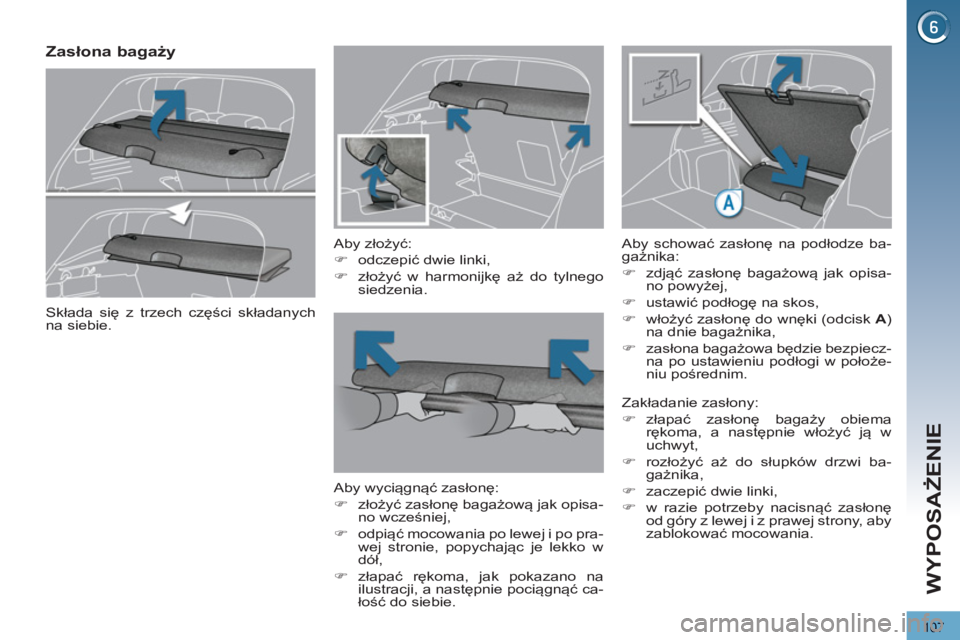

107
WYPOSAŻENIE







Zasłona bagaży


Aby złożyć:


)
odczepić dwie linki,

)
złożyć w harmonijkę aż do tylnego
siedzenia.


Aby wyciągnąć zasłonę:


)
złożyć zasłonę bagażową jak opisa-
no wcześniej,

)
odpiąć mocowania po lewej i po pra-
wej stronie, popychając je lekko w
dół,

)
złapać rękoma, jak pokazano na
ilustracji, a następnie pociągnąć ca-
łość do siebie.

Aby schować zasłonę na podłodze ba-
gażnika:


)
zdjąć zasłonę bagażową jak opisa-
no powyżej,

)
ustawić podłogę na skos,

)
włożyć zasłonę do wnęki (odcisk A)
na dnie bagażnika,

)
zasłona bagażowa będzie bezpiecz-
na po ustawieniu podłogi w położe-
niu pośrednim.
Składa się z trzech części składanych
na siebie.

Zakładanie zasłony:


)
złapać zasłonę bagaży obiema
rękoma, a następnie w
łożyć ją w
uchwyt,

)
rozłożyć aż do słupków drzwi ba-
gażnika,

)
zaczepić dwie linki,

)
w razie potrzeby nacisnąć zasłonę
od góry z lewej i z prawej strony, aby
zablokować mocowania.

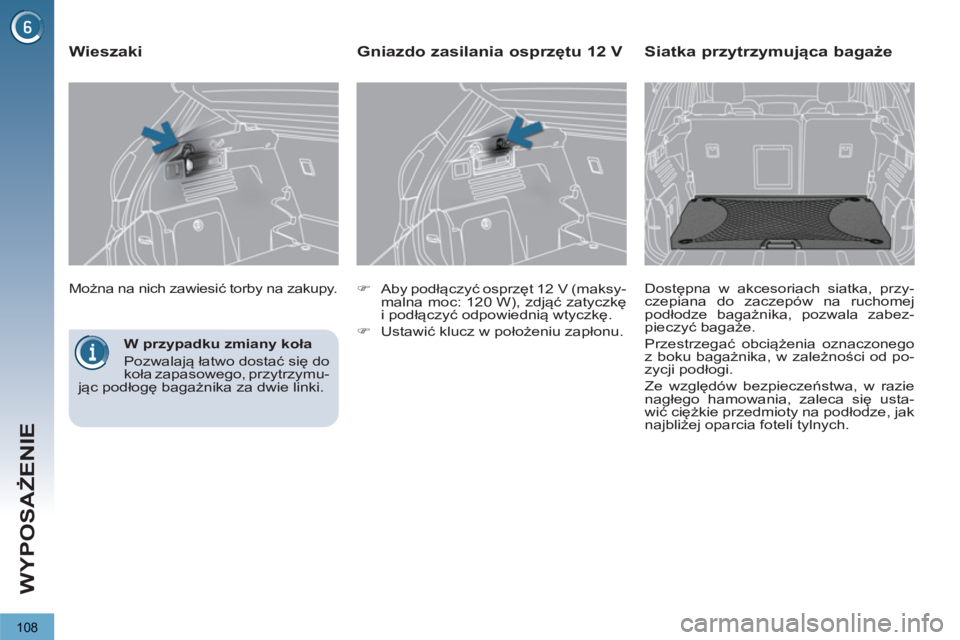

108
WYPOSAŻENIE


W przypadku zmiany koła
Pozwalają łatwo dostać się do
koła zapasowego, przytrzymu-
jąc podłogę bagażnika za dwie linki.
Można na nich zawiesić torby na zakupy.







Wieszaki



)
Aby podłączyć osprzęt 12 V (maksy-
malna moc: 120 W), zdjąć zatyczkę
i podłączyć odpowiednią wtyczkę.

)
Ustawić klucz w położeniu zapłonu.







Gniazdo zasilania osprzętu 12 V





Siatka przytrzymująca bagaże

Dostępna w akcesoriach siatka, przy-
czepiana do zaczepów na ruchomej
podłodze bagażnika, pozwala zabez-
pieczyć bagaże.
Przestrzegać obciążenia oznaczonego
z boku bagażnika, w zależności od po-
zycji podłogi.
Ze względów bezpieczeństwa, w razie
nagłego hamowania, zaleca się usta-
wić ciężkie przedmioty na podłodze, jak
najbliżej oparcia foteli tylnych.

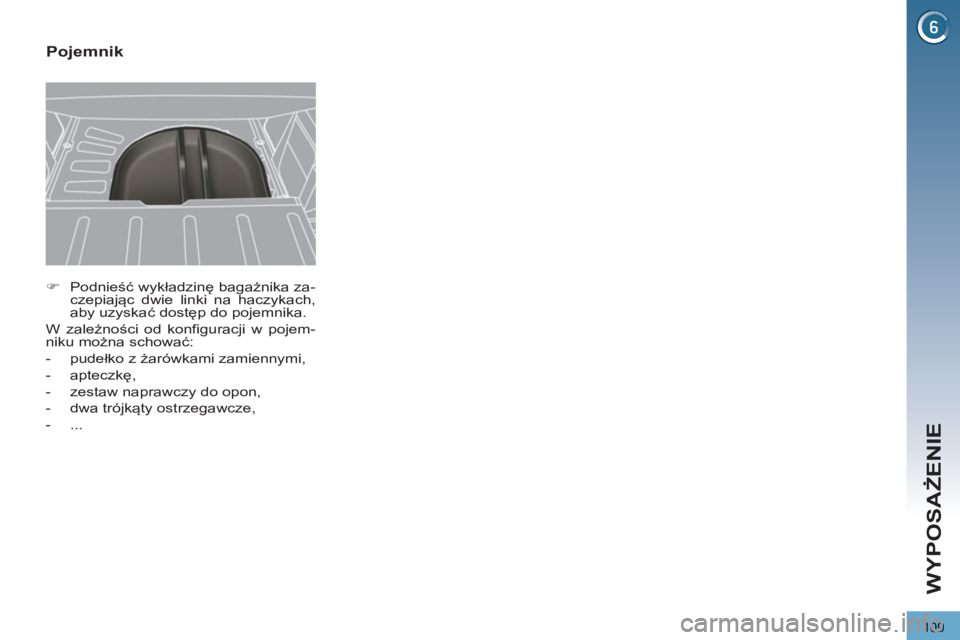

109
WYPOSAŻENIE



)
Podnieść wykładzinę bagażnika za-
czepiając dwie linki na haczykach,
aby uzyskać dostęp do pojemnika.
W zależności od konfiguracji w pojem-
niku można schować:


- pudełko z żarówkami zamiennymi,

- apteczkę,

- zestaw naprawczy do opon,

- dwa trójkąty ostrzegawcze,

- ...








Pojemnik

110
WYPOSAŻENIE










Ruchoma podłoga bagażnika

Podłogę można ustawić w trzech pozy-
cjach, pozwalających zwiększyć pojem-
ność bagażnika, używając prowadnic
znajdujących się na bokach:


- Pozycja górna (maksymalnie 50 kg):
podłoga znajduje się na wysokości
zamkniętej dolnej burty.
Można załadować przedmioty, za-
chowując jednocześnie zabezpie-
czoną i odrębną przestrzeń.

- Pozycja pośrednia (maksymalnie
100 kg): podłoga znajduje się na
wysokości otwartej dolnej burty.
podłoga jest płaska aż do przednich
foteli, gdy tylne fotele są złożone.

- Pozycja dolna (maksymalnie 150 kg):
maksymalna pojemność bagażnika.

Ustawienie podłogi na ukos:


)
Z położenia górnego podnieść pod-
łogę w kierunku zasłony bagaży.

)
Przełożyć nad dwoma chowanymi
ogranicznikami, a następnie poło-
żyć na tych ogranicznikach.


Podnoszenie podłogi:


)
Popchnąć podłogę maksymalnie
do przodu, a następnie za pomocą
ograniczników A
ustawić podłogę
na określonej wysokości.
W podłodze znajdują się cztery zaczepy
mocujące, przeznaczone do mocowa-
nia bagaży, zgodnie z dopuszczalnym
obciążeniem (w bagażniku).
