Page 105 of 112

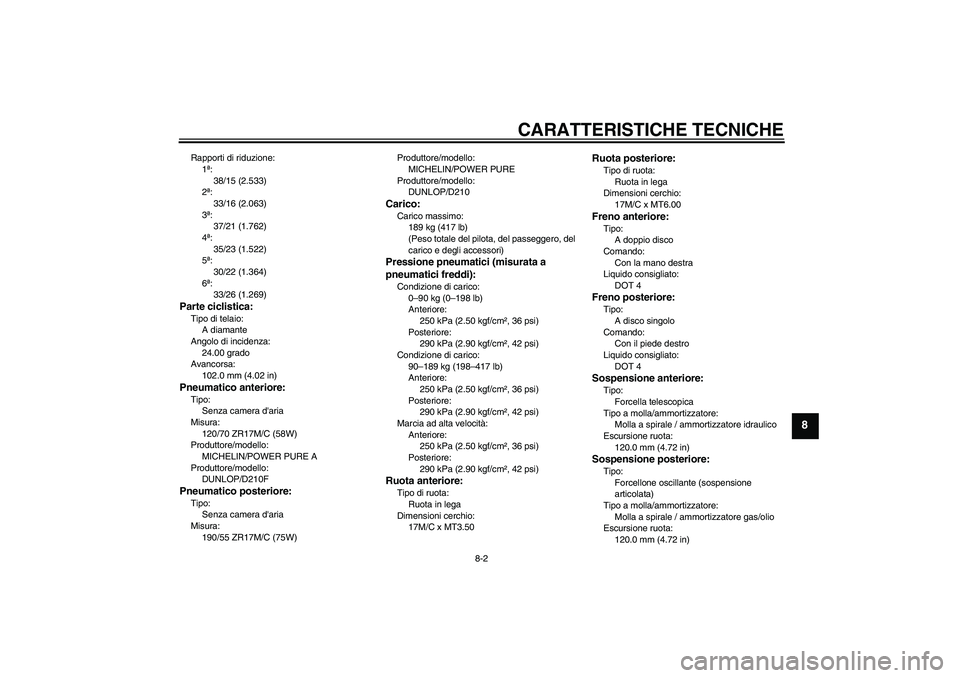

CARATTERISTICHE TECNICHE
8-2
8
Rapporti di riduzione:
1ª:
38/15 (2.533)
2ª:
33/16 (2.063)
3ª:
37/21 (1.762)
4ª:
35/23 (1.522)
5ª:
30/22 (1.364)
6ª:
33/26 (1.269)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
24.00 grado
Avancorsa:
102.0 mm (4.02 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
MICHELIN/POWER PURE A
Produttore/modello:
DUNLOP/D210FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
190/55 ZR17M/C (75W)Produttore/modello:
MICHELIN/POWER PURE
Produttore/modello:
DUNLOP/D210
Carico:Carico massimo:
189 kg (417 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
90–189 kg (198–417 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
120.0 mm (4.72 in)
U14BH2H0.book Page 2 Tuesday, June 15, 2010 3:07 PM
Page 106 of 112
CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LEDSpia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia del parastrappi sterzo:
LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione cambio marce:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
15.0 A × 2
Fusibile dell’indicatore di direzione:
7.5 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile del parastrappi sterzo:
7.5 A
Fusibile di backup:
7.5 AFusibile della valvola a farfalla elettrica:
7.5 A
U14BH2H0.book Page 3 Tuesday, June 15, 2010 3:07 PM
Page 107 of 112
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48611
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-24.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U14BH2H0.book Page 1 Tuesday, June 15, 2010 3:07 PM
Page 108 of 112
INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) .................... 3-17
Assieme ammortizzatore,
regolazione ......................................... 3-29
Attacchi per le cinghie dei bagagli ........ 3-31BBatteria.................................................. 6-32
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-11
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-21
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione .......................................... 6-9
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-27
Cavalletto laterale ................................. 3-32
Cavalletto laterale, controllo e
lubrificazione....................................... 6-30
Cavi, controllo e lubrificazione .............. 6-28
Come supportare il motociclo ............... 6-38
Commutatore luce abbagliante/
anabbagliante ..................................... 3-18
Convertitore catalitico ........................... 3-23
Cuscinetti ruote, controllo ..................... 6-31DD-mode (modalità di guida)..................... 3-1EElemento filtrante .................................. 6-18
Etichetta modello .................................... 9-1
FForcella, controllo ................................. 6-30
Forcella, regolazione ............................ 3-27
Fusibili, sostituzione ............................. 6-33GGioco della leva freno, controllo ........... 6-23
Gioco della leva frizione,
regolazione......................................... 6-22
Gioco della manopola acceleratore,
controllo.............................................. 6-19
Gioco valvole ........................................ 6-19IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-18
Interruttore dell’avvisatore acustico ...... 3-18
Interruttore di arresto motore ................ 3-18
Interruttore di segnalazione luce
abbagliante......................................... 3-18
Interruttore indicatori di direzione ......... 3-18
Interruttore luci d’emergenza ................ 3-19
Interruttori luce stop .............................. 6-23
Interruttori manubrio ............................. 3-18KKit attrezzi ............................................... 6-2LLampada biluce fanalino/stop ............... 6-36
Lampada faro, sostituzione .................. 6-34
Lampada indicatore di direzione,
sostituzione ........................................ 6-36
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-37
Lampada luce targa, sostituzione ......... 6-36
Leva freno............................................. 3-20
Leva frizione ......................................... 3-19Leve freno e frizione, controllo e
lubrificazione ....................................... 6-29
Liquido freni, sostituzione...................... 6-25
Liquido refrigerante ............................... 6-15
Livello del liquido freni, controllo ........... 6-24
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo
emissioni ............................................... 6-3NNumeri d’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ........... 6-12PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-24
Pedale cambio ...................................... 3-20
Pedale del freno .................................... 3-20
Pedali freno e cambio, controllo e
lubrificazione ....................................... 6-28
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-19
Portacasco ............................................ 3-25
Posizione del poggiapiedi pilota,
regolazione ......................................... 3-26
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-18
U14BH2H0.book Page 1 Tuesday, June 15, 2010 3:07 PM
Page 109 of 112

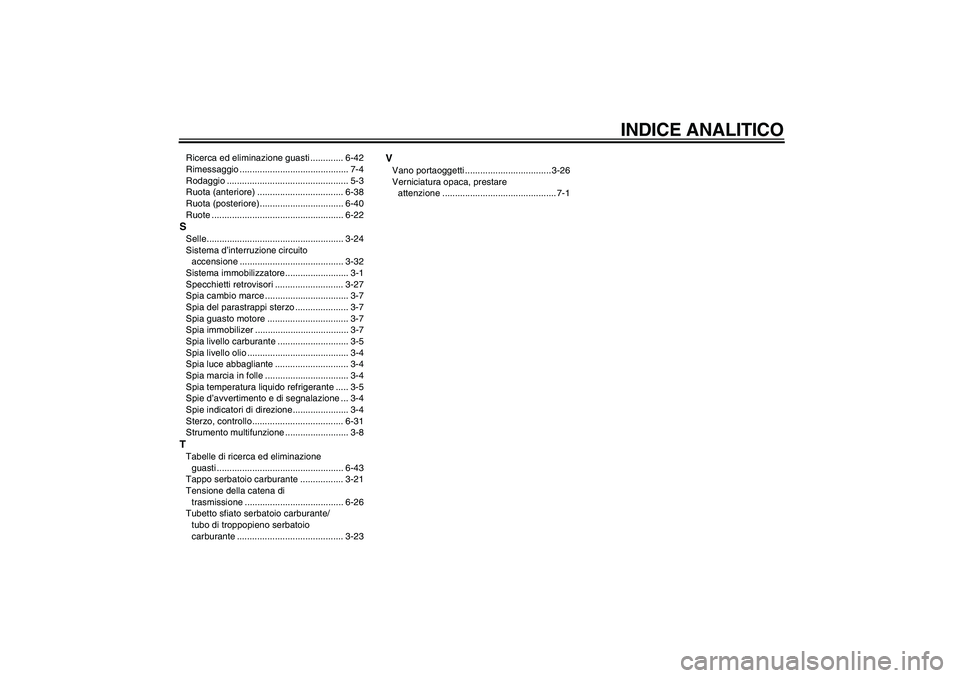

INDICE ANALITICO
Ricerca ed eliminazione guasti ............. 6-42
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-38
Ruota (posteriore)................................. 6-40
Ruote .................................................... 6-22SSelle...................................................... 3-24
Sistema d’interruzione circuito
accensione ......................................... 3-32
Sistema immobilizzatore ......................... 3-1
Specchietti retrovisori ........................... 3-27
Spia cambio marce ................................. 3-7
Spia del parastrappi sterzo ..................... 3-7
Spia guasto motore ................................ 3-7
Spia immobilizer ..................................... 3-7
Spia livello carburante ............................ 3-5
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spia temperatura liquido refrigerante ..... 3-5
Spie d’avvertimento e di segnalazione ... 3-4
Spie indicatori di direzione...................... 3-4
Sterzo, controllo.................................... 6-31
Strumento multifunzione ......................... 3-8TTabelle di ricerca ed eliminazione
guasti .................................................. 6-43
Tappo serbatoio carburante ................. 3-21
Tensione della catena di
trasmissione ....................................... 6-26
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-23
VVano portaoggetti .................................. 3-26
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U14BH2H0.book Page 2 Tuesday, June 15, 2010 3:07 PM
Page 110 of 112
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 111 of 112
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 112 of 112
STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.06-0.4×1 CR
(H)
DIC183
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
