2011 YAMAHA YZF-R1 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34316
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rotturadella catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.3. Stringere il dado perno ruota, poi i con-
trodadi alle relative coppie di serraggio
secondo specifica. Tensione della catena:
25.0–35.0 mm (0.98–1.38 in)
1. Tensione della catena di trasmissione
1
1. Dado perno ruota
2. Tendicatena
3. Bullone di regolazione tensione della catena
4. Controdado
5. Riferimenti di allineamento
(b) (a)
5
12 34
U14BH2H0.book Page 26 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU23025
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10583
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o
in zone umide.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]
Coppie di serraggio:
Dado perno ruota:
150 Nm (15 m·kgf, 108 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U14BH2H0.book Page 27 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU23094
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10711]HAU23114
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44272
Controllo e lubrificazione dei pe-
dali freno e cambio Pedale freno
Pedale cambio
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Lubrificante Yamaha per catene e
cavi o olio per motori a 4 tempi
U14BH2H0.book Page 28 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve. Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
U14BH2H0.book Page 29 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU23202
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAUM1651
Lubrificazione dei perni del for-
cellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U14BH2H0.book Page 30 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23283
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-38 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
U14BH2H0.book Page 31 Tuesday, June 15, 2010 3:07 PM

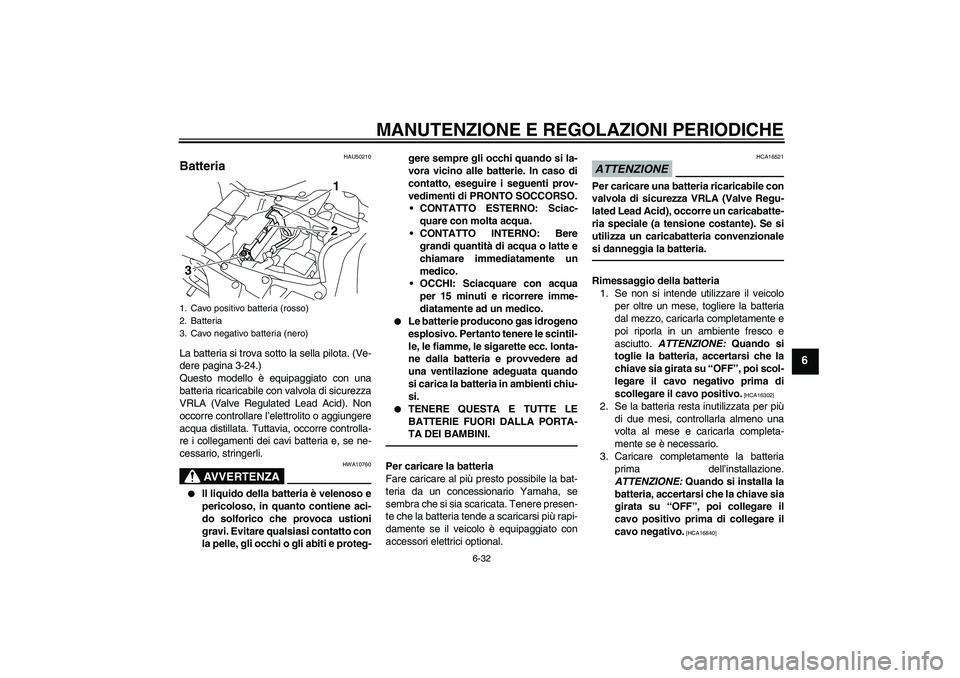

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAU50210
Batteria La batteria si trova sotto la sella pilota. (Ve-
dere pagina 3-24.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16521
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16840]
1. Cavo positivo batteria (rosso)
2. Batteria
3. Cavo negativo batteria (nero)
1
3
2
U14BH2H0.book Page 32 Tuesday, June 15, 2010 3:07 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU47311
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella pilota. (Vedere pagina
3-24.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per1. Fusibile principale
2. Scatola fusibili
3. Fusibile di riserva sistema iniezione carbu-
rante
4. Fusibile dell’impianto di iniezione carburante
3
4
12
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile della valvola a farfalla elettronica
4. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
5. Fusibile ventola radiatore destra
6. Fusibile ventola radiatore sinistra
7. Fusibile di riserva
8. Fusibile del parastrappi sterzo
9. Fusibile indicatore di direzione
10.Fusibile faro
3
4
2
1
5
6
7
8 9 107
U14BH2H0.book Page 33 Tuesday, June 15, 2010 3:07 PM
