2011 YAMAHA YZ450F ABS

5-24

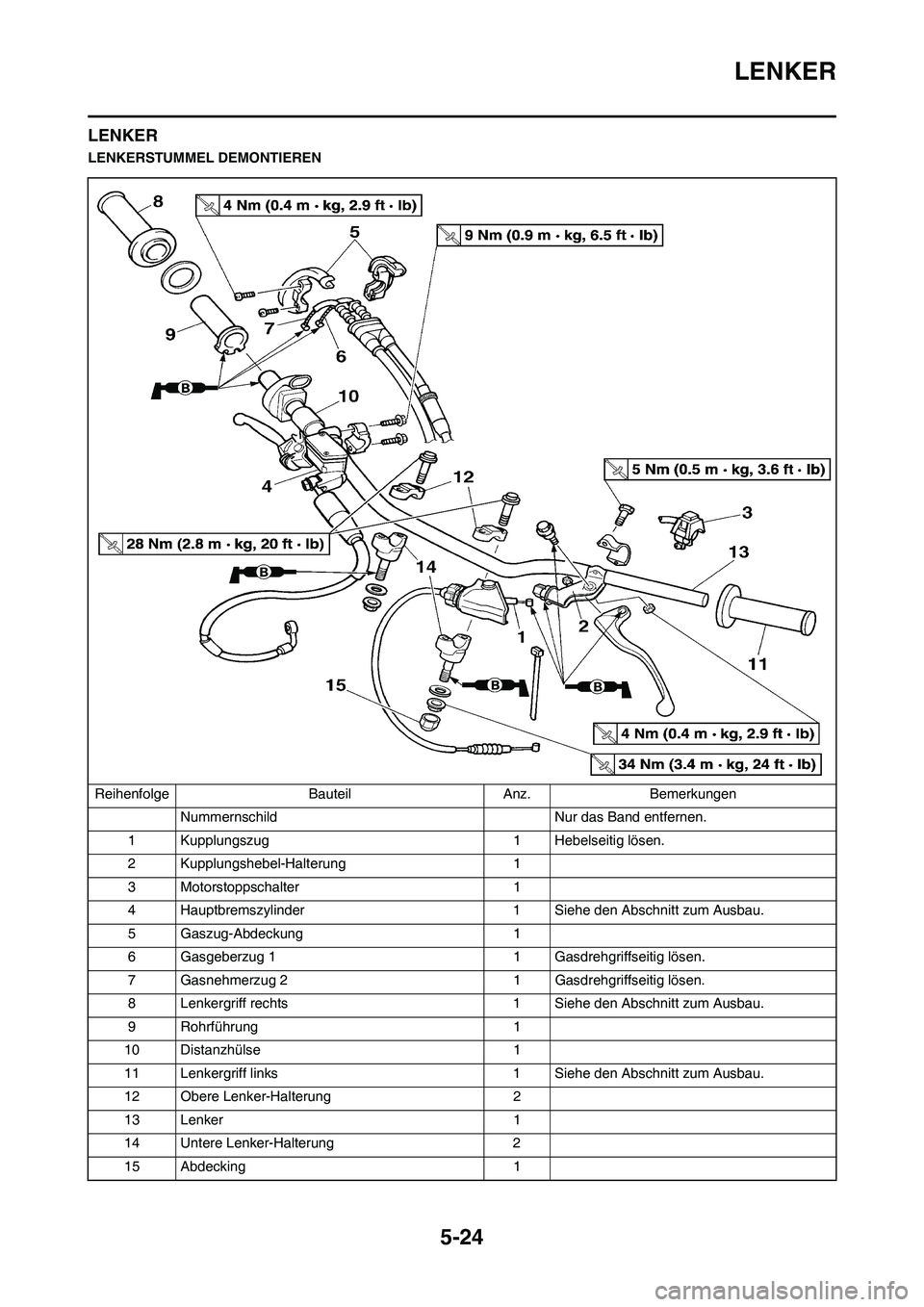

LENKER
LENKER
LENKERSTUMMEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Nummernschild Nur das Band entfernen.
1 Kupplungszug 1 Hebelseitig lösen.
2 Kupplungshebel-Halterung 1
3 Motorstoppschalter 1
4 Hauptbremszylinder 1 Siehe den Abschnitt zum Ausbau.
5 Gaszug-Abdeckung 1
6 Gasgeberzug 1 1 Gasdrehgriffseitig lösen.
7 Gasnehmerzug 2 1 Gasdrehgriffseitig lösen.
8 Lenkergriff rechts 1 Siehe den Abschnitt zum Ausbau.
9 Rohrführung 1
10 Distanzhülse 1
11 Lenkergriff links 1 Siehe den Abschnitt zum Ausbau.
12 Obere Lenker-Halterung 2
13 Lenker 1
14 Untere Lenker-Halterung 2
15 Abdecking 1

5-25

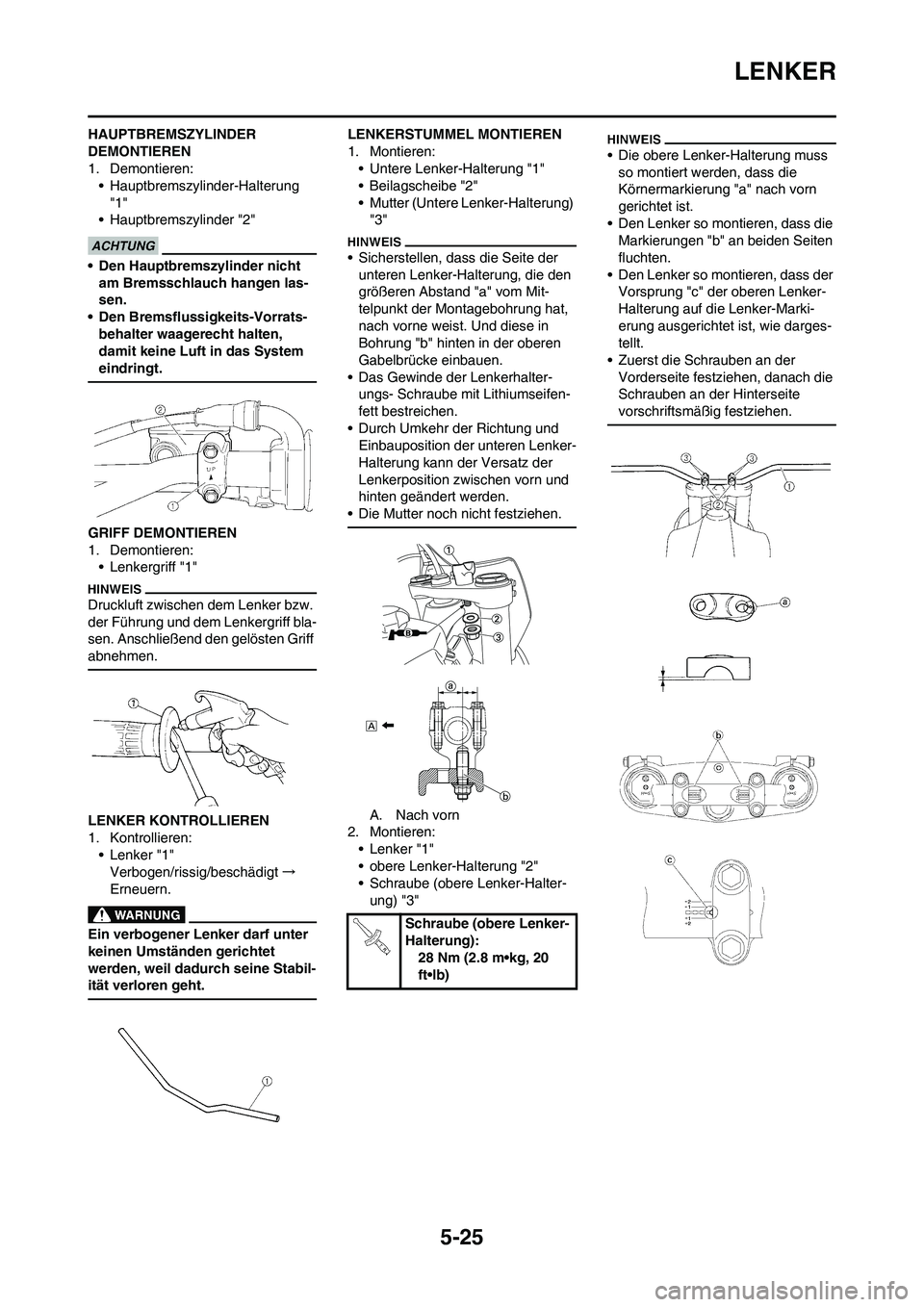

LENKER
HAUPTBREMSZYLINDER
DEMONTIEREN
1. Demontieren:
• Hauptbremszylinder-Halterung
"1"
• Hauptbremszylinder "2"
• Den Hauptbremszylinder nicht
am Bremsschlauch hangen las-
sen.
• Den Bremsflussigkeits-Vorrats-
behalter waagerecht halten,
damit keine Luft in das System
eindringt.
GRIFF DEMONTIEREN
1. Demontieren:
• Lenkergriff "1"
Druckluft zwischen dem Lenker bzw.
der Führung und dem Lenkergriff bla-
sen. Anschließend den gelösten Griff
abnehmen.
LENKER KONTROLLIEREN
1. Kontrollieren:
• Lenker "1"
Verbogen/rissig/beschädigt→
Erneuern.
Ein verbogener Lenker darf unter
keinen Umständen gerichtet
werden, weil dadurch seine Stabil-
ität verloren geht.
LENKERSTUMMEL MONTIEREN
1. Montieren:
• Untere Lenker-Halterung "1"
• Beilagscheibe "2"
• Mutter (Untere Lenker-Halterung)
"3"
• Sicherstellen, dass die Seite der
unteren Lenker-Halterung, die den
größeren Abstand "a" vom Mit-
telpunkt der Montagebohrung hat,
nach vorne weist. Und diese in
Bohrung "b" hinten in der oberen
Gabelbrücke einbauen.
• Das Gewinde der Lenkerhalter-
ungs- Schraube mit Lithiumseifen-
fett bestreichen.
• Durch Umkehr der Richtung und
Einbauposition der unteren Lenker-
Halterung kann der Versatz der
Lenkerposition zwischen vorn und
hinten geändert werden.
• Die Mutter noch nicht festziehen.
A. Nach vorn
2. Montieren:
• Lenker "1"
• obere Lenker-Halterung "2"
• Schraube (obere Lenker-Halter-
ung) "3"
• Die obere Lenker-Halterung muss
so montiert werden, dass die
Körnermarkierung "a" nach vorn
gerichtet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.
• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie darges-
tellt.
• Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Schraube (obere Lenker-
Halterung):
28 Nm (2.8 m•kg, 20
ft•lb)

5-28

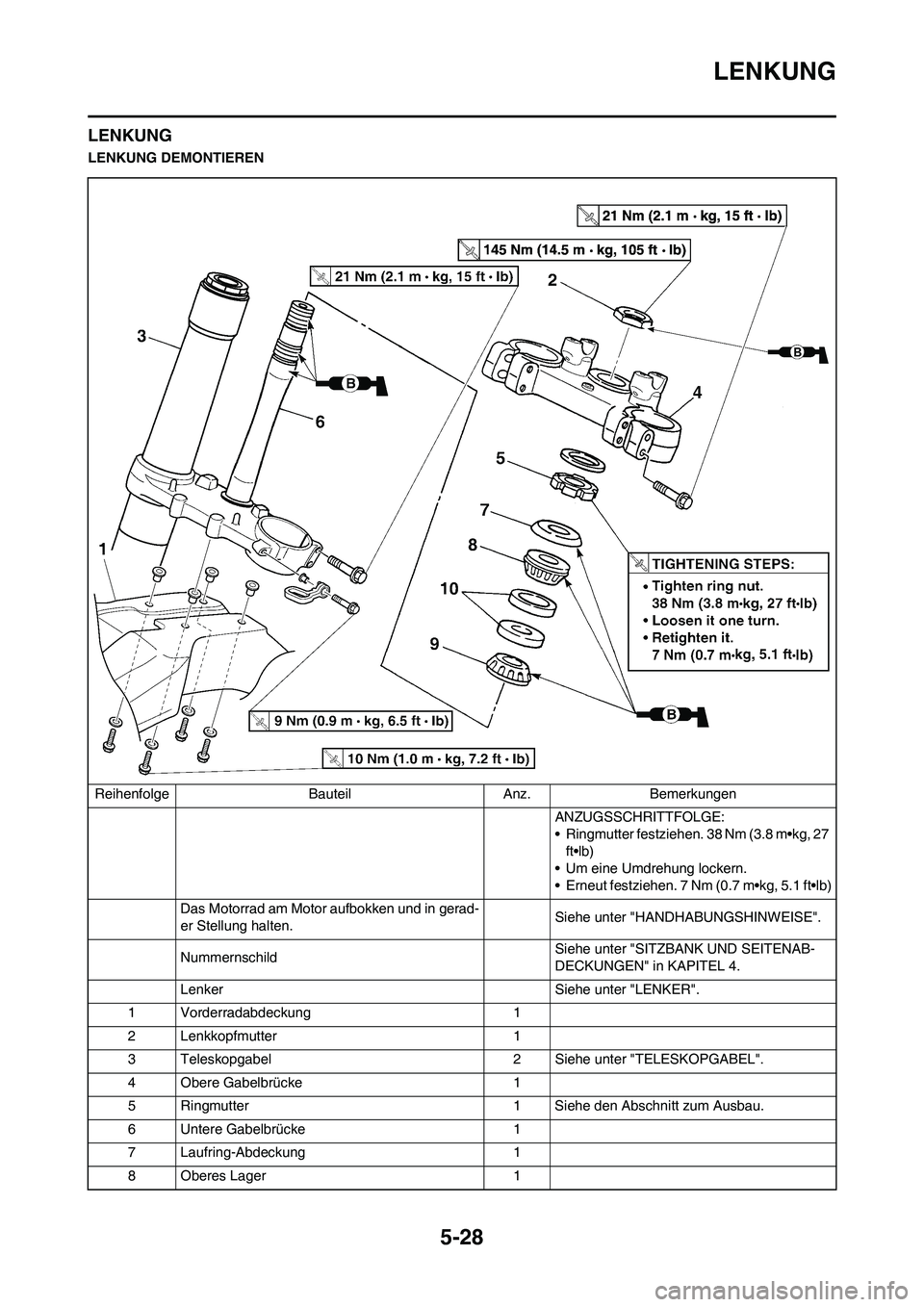

LENKUNG
LENKUNG
LENKUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
ANZUGSSCHRITTFOLGE:
• Ringmutter festziehen. 38 Nm (3.8 m•kg, 27
ft•lb)
• Um eine Umdrehung lockern.
• Erneut festziehen. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
NummernschildSiehe unter "SITZBANK UND SEITENAB-
DECKUNGEN" in KAPITEL 4.
Lenker Siehe unter "LENKER".
1 Vorderradabdeckung 1
2 Lenkkopfmutter 1
3 Teleskopgabel 2 Siehe unter "TELESKOPGABEL".
4 Obere Gabelbrücke 1
5 Ringmutter 1 Siehe den Abschnitt zum Ausbau.
6 Untere Gabelbrücke 1
7 Laufring-Abdeckung 1
8 Oberes Lager 1

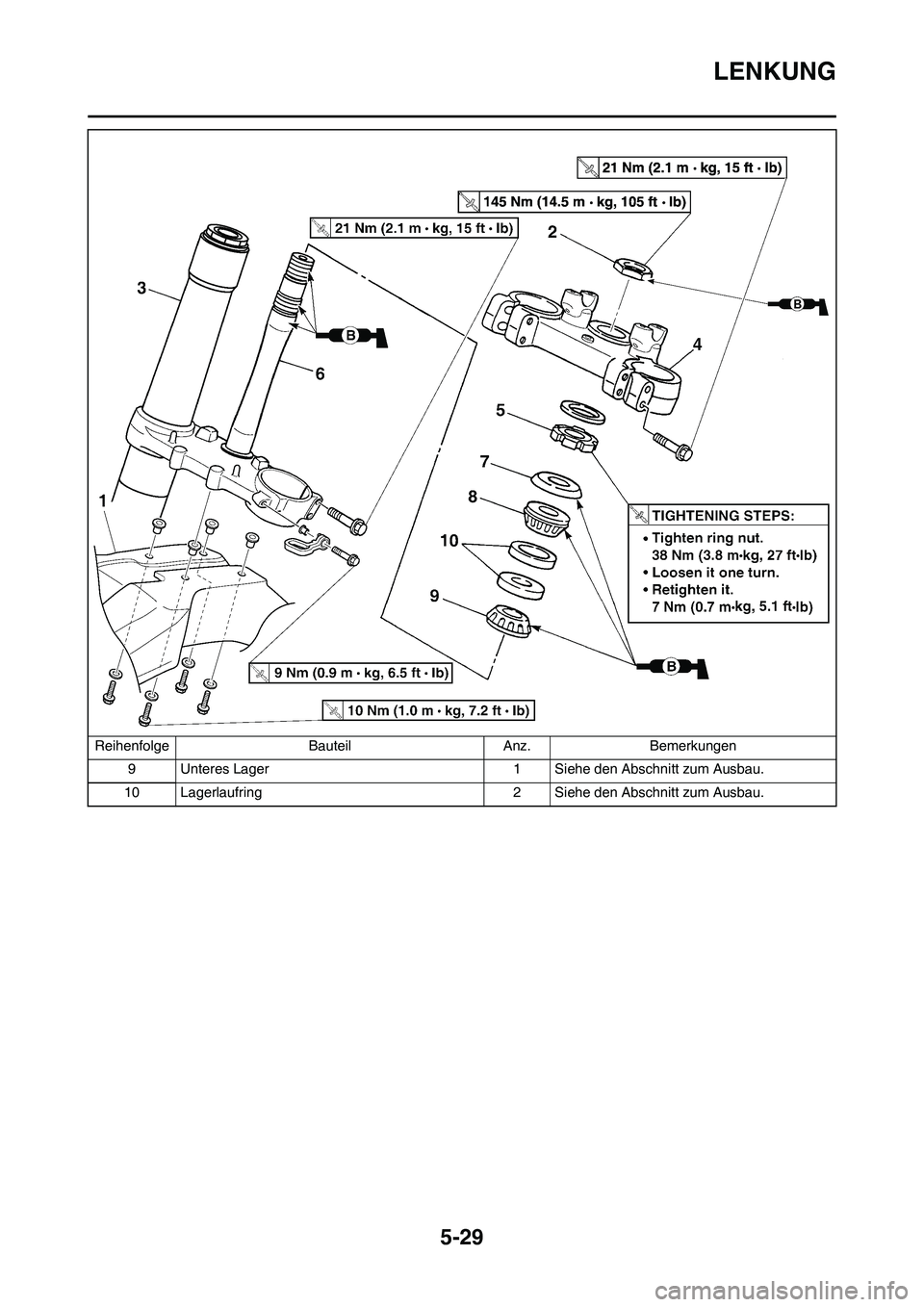

5-29
LENKUNG
9 Unteres Lager 1 Siehe den Abschnitt zum Ausbau.
10 Lagerlaufring 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

5-30

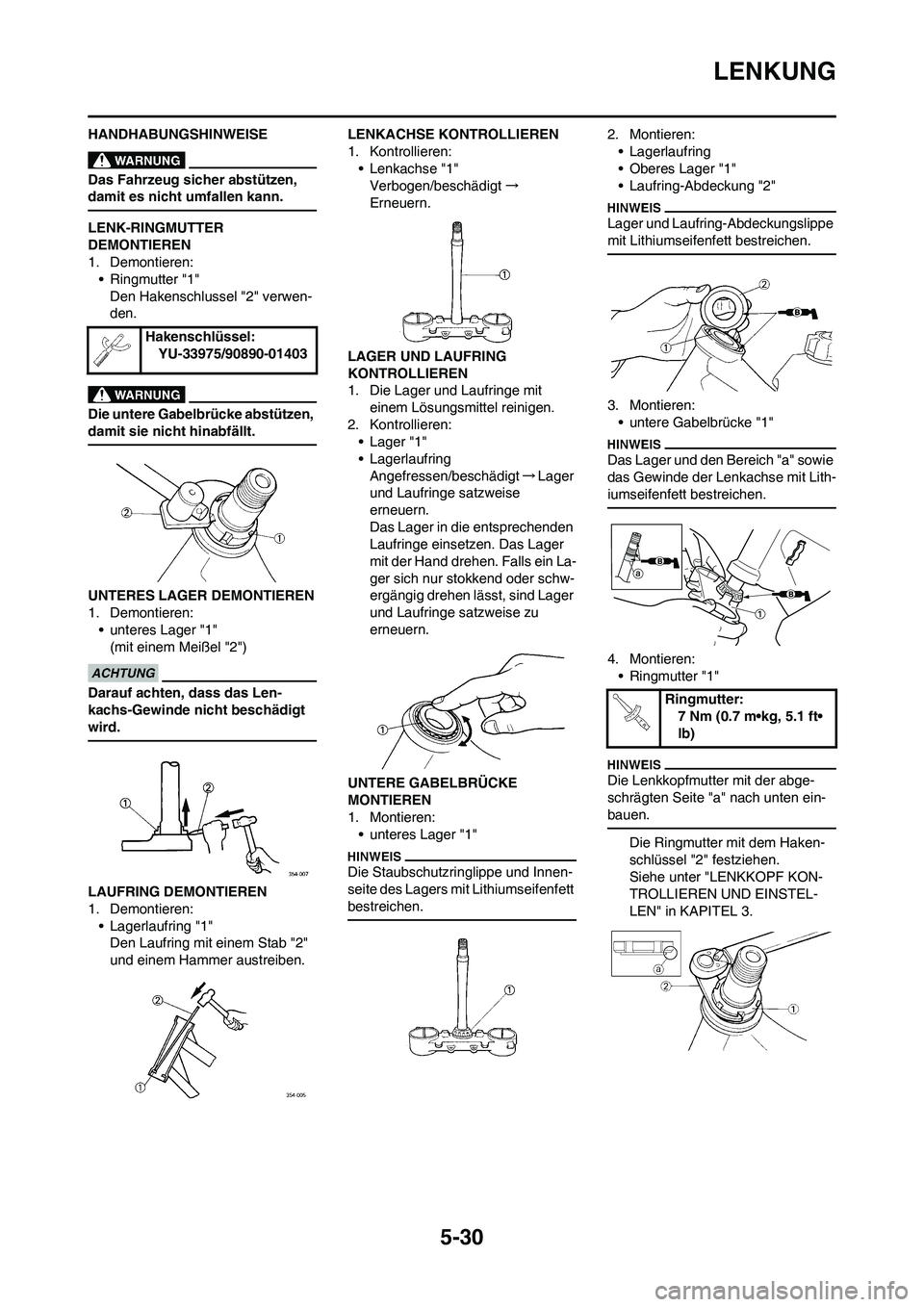

LENKUNG
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LENK-RINGMUTTER
DEMONTIEREN
1. Demontieren:
• Ringmutter "1"
Den Hakenschlussel "2" verwen-
den.
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
UNTERES LAGER DEMONTIEREN
1. Demontieren:
• unteres Lager "1"
(mit einem Meißel "2")
Darauf achten, dass das Len-
kachs-Gewinde nicht beschädigt
wird.
LAUFRING DEMONTIEREN
1. Demontieren:
• Lagerlaufring "1"
Den Laufring mit einem Stab "2"
und einem Hammer austreiben.LENKACHSE KONTROLLIEREN
1. Kontrollieren:
• Lenkachse "1"
Verbogen/beschädigt→
Erneuern.
LAGER UND LAUFRING
KONTROLLIEREN
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
• Lager "1"
• Lagerlaufring
Angefressen/beschädigt→Lager
und Laufringe satzweise
erneuern.
Das Lager in die entsprechenden
Laufringe einsetzen. Das Lager
mit der Hand drehen. Falls ein La-
ger sich nur stokkend oder schw-
ergängig drehen lässt, sind Lager
und Laufringe satzweise zu
erneuern.
UNTERE GABELBRÜCKE
MONTIEREN
1. Montieren:
• unteres Lager "1"
Die Staubschutzringlippe und Innen-
seite des Lagers mit Lithiumseifenfett
bestreichen.
2. Montieren:
• Lagerlaufring
• Oberes Lager "1"
• Laufring-Abdeckung "2"
Lager und Laufring-Abdeckungslippe
mit Lithiumseifenfett bestreichen.
3. Montieren:
• untere Gabelbrücke "1"
Das Lager und den Bereich "a" sowie
das Gewinde der Lenkachse mit Lith-
iumseifenfett bestreichen.
4. Montieren:
• Ringmutter "1"
Die Lenkkopfmutter mit der abge-
schrägten Seite "a" nach unten ein-
bauen.
Die Ringmutter mit dem Haken-
schlüssel "2" festziehen.
Siehe unter "LENKKOPF KON-
TROLLIEREN UND EINSTEL-
LEN" in KAPITEL 3. Hakenschlüssel:
YU-33975/90890-01403
Ringmutter:
7 Nm (0.7 m•kg, 5.1 ft•
lb)

5-33
SCHWINGE

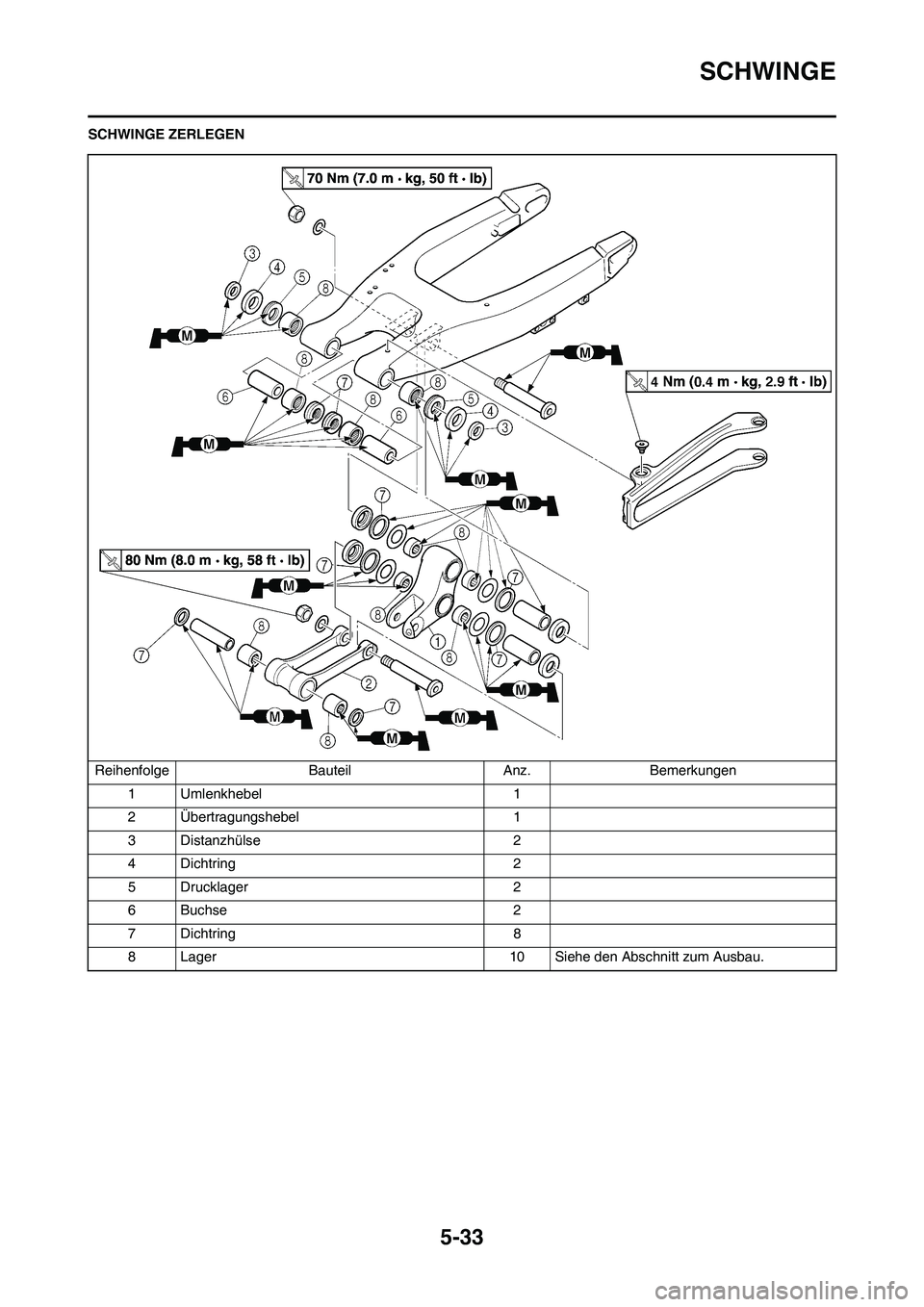

SCHWINGE ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Umlenkhebel 1
2 Übertragungshebel 1
3 Distanzhülse 2
4 Dichtring 2
5 Drucklager 2
6 Buchse 2
7 Dichtring 8
8 Lager 10 Siehe den Abschnitt zum Ausbau.

5-34

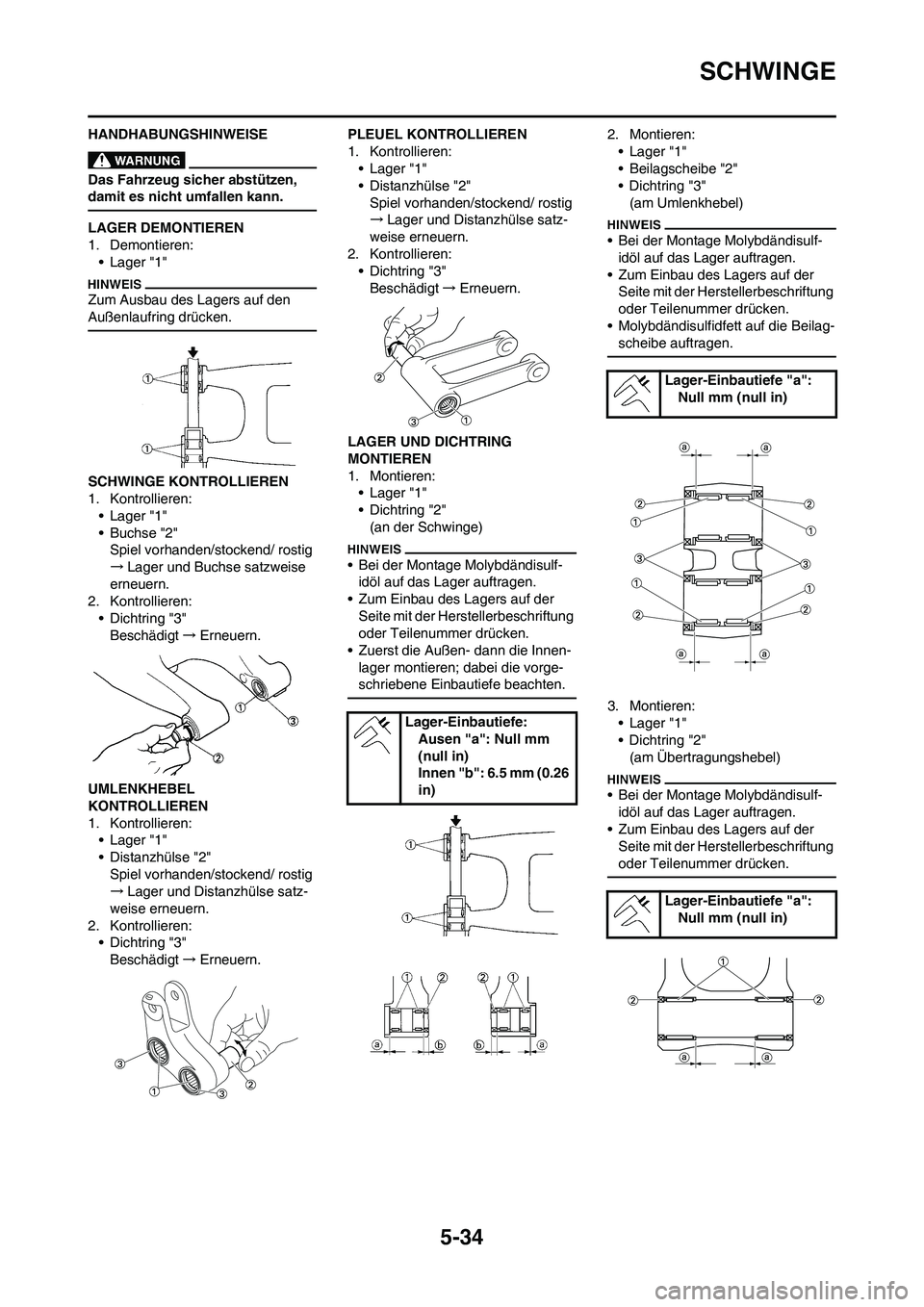

SCHWINGE
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LAGER DEMONTIEREN
1. Demontieren:
• Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
SCHWINGE KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Buchse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Buchse satzweise
erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
UMLENKHEBEL
KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.PLEUEL KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
LAGER UND DICHTRING
MONTIEREN
1. Montieren:
• Lager "1"
• Dichtring "2"
(an der Schwinge)
• Bei der Montage Molybdändisulf-
idöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Zuerst die Außen- dann die Innen-
lager montieren; dabei die vorge-
schriebene Einbautiefe beachten.
2. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Dichtring "3"
(am Umlenkhebel)
• Bei der Montage Molybdändisulf-
idöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Molybdändisulfidfett auf die Beilag-
scheibe auftragen.
3. Montieren:
• Lager "1"
• Dichtring "2"
(am Übertragungshebel)
• Bei der Montage Molybdändisulf-
idöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
Lager-Einbautiefe:
Ausen "a": Null mm
(null in)
Innen "b": 6.5 mm (0.26
in)
Lager-Einbautiefe "a":
Null mm (null in)
Lager-Einbautiefe "a":
Null mm (null in)

5-37

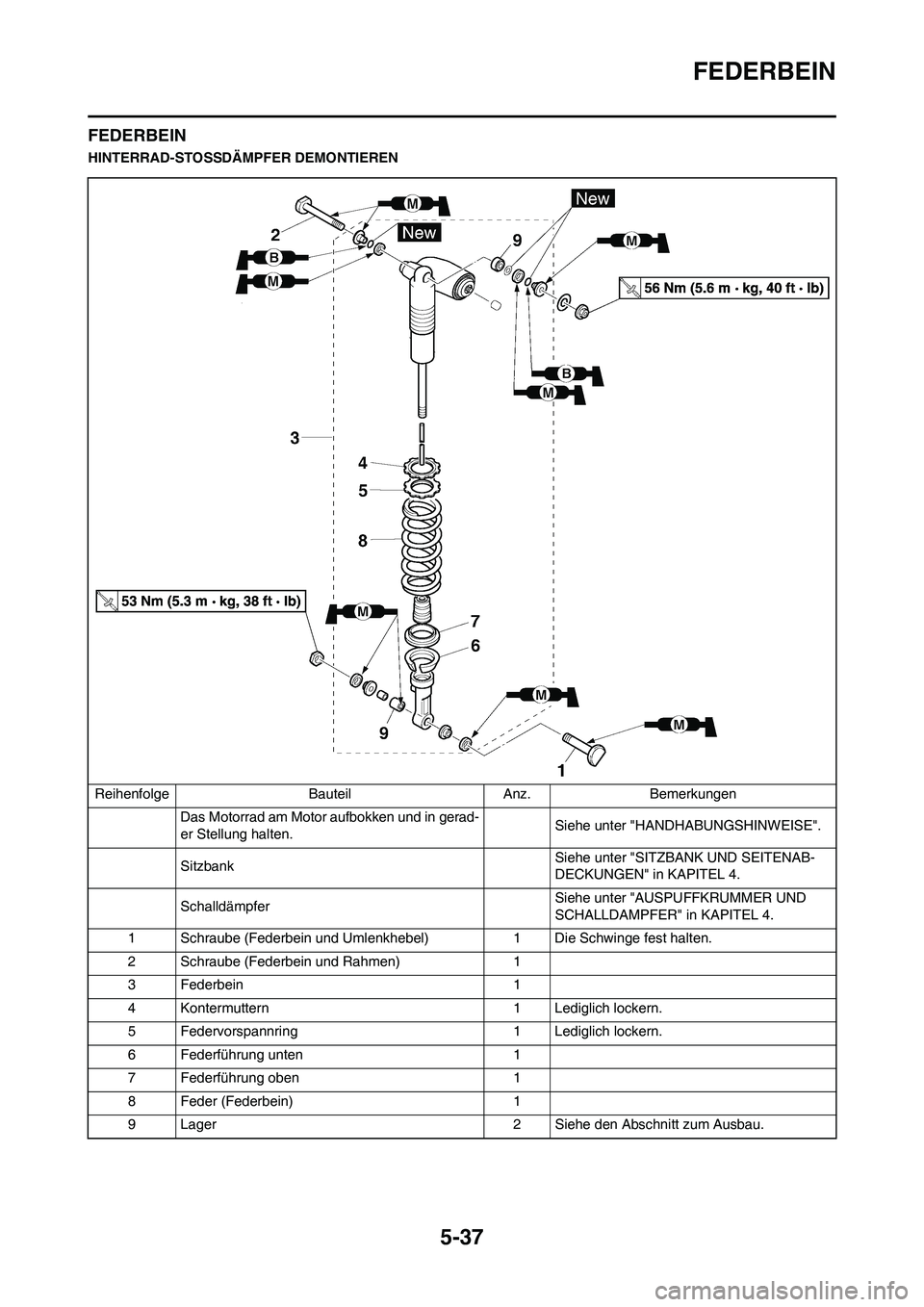

FEDERBEIN
FEDERBEIN
HINTERRAD-STOSSDÄMPFER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank Siehe unter "SITZBANK UND SEITENAB-
DECKUNGEN" in KAPITEL 4.
Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER" in KAPITEL 4.
1 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
2 Schraube (Federbein und Rahmen) 1
3 Federbein 1
4 Kontermuttern 1 Lediglich lockern.
5 Federvorspannring 1 Lediglich lockern.
6 Federführung unten 1
7 Federführung oben 1
8 Feder (Federbein) 1
9 Lager 2 Siehe den Abschnitt zum Ausbau.
