2011 YAMAHA YBR250 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2025 mm (79.7 in)
Larghezza totale:
745 mm (29.3 in)
Altezza totale:
1065 mm (41.9 in)
Altezza alla sella:
805 mm (31.7 in)
Passo:
1360 mm (53.5 in)
Distanza da terra:
190 mm (7.48 in)
Raggio minimo di sterzata:
2395 mm (94.3 in)Peso:Con olio e carburante:
154.0 kg (340 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
249.0 cm³
Alesaggio × corsa:
74.0 × 58.0 mm (2.91 × 2.28 in)
Rapporto di compressione:
9.80 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SF, SG o superiore/JASO
MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.35 L (1.43 US qt, 1.19 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.45 L (1.53 US qt, 1.28 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento umidoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
19.2 L (5.07 US gal, 4.22 Imp.gal)
Quantità di riserva carburante:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Iniezione carburante:Corpo farfallato:
Tipo / Quantità:
33EHS-3D01/1Candela/-e:Produttore/modello:
NGK/DR8EA
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
74/24 (3.083)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
44/15 (2.933)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
36/14 (2.571)
2ª:
32/19 (1.684)
3ª:
28/22 (1.273)
4ª:
26/25 (1.040)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5D1H1H0.book Page 1 Friday, September 5, 2008 11:45 AM

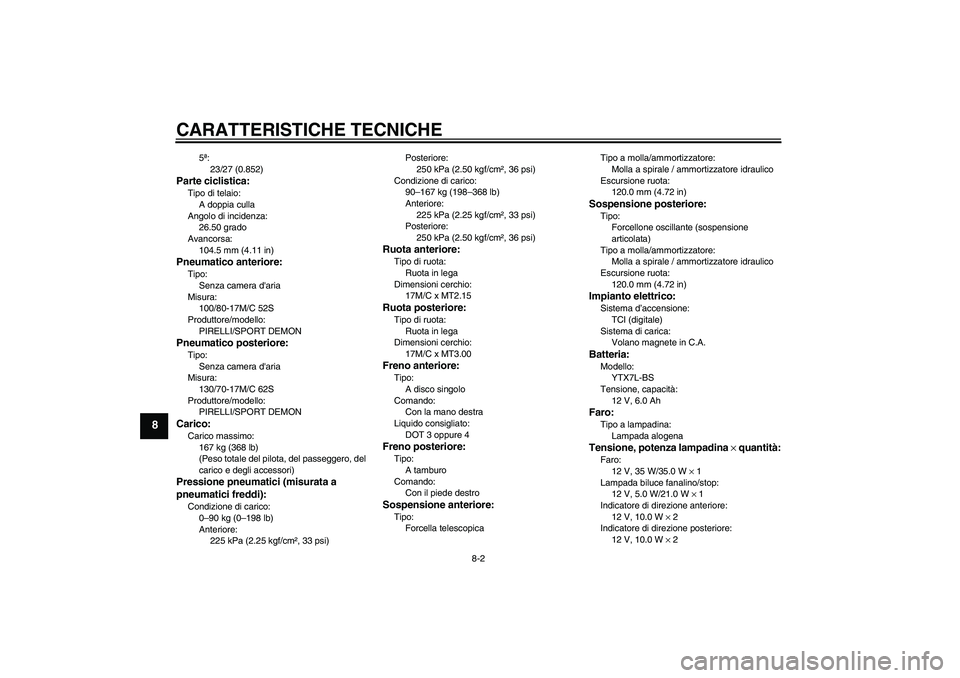

CARATTERISTICHE TECNICHE
8-2
8
5ª:
23/27 (0.852)
Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza:
26.50 grado
Avancorsa:
104.5 mm (4.11 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
100/80-17M/C 52S
Produttore/modello:
PIRELLI/SPORT DEMONPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
130/70-17M/C 62S
Produttore/modello:
PIRELLI/SPORT DEMONCarico:Carico massimo:
167 kg (368 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Condizione di carico:
90–167 kg (198–368 lb)
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT2.15Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.00Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 3 oppure 4Freno posteriore:Tipo:
A tamburo
Comando:
Con il piede destroSospensione anteriore:Tipo:
Forcella telescopicaTipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)
Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
120.0 mm (4.72 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTX7L-BS
Tensione, capacità:
12 V, 6.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 35 W/35.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
U5D1H1H0.book Page 2 Friday, September 5, 2008 11:45 AM

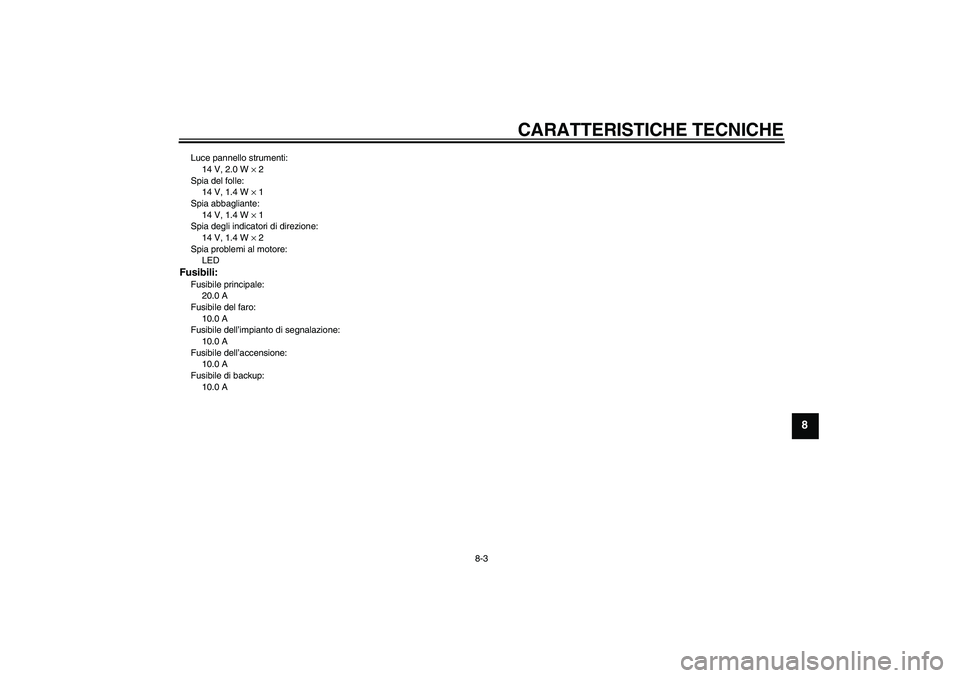

CARATTERISTICHE TECNICHE
8-3
8
Luce pannello strumenti:
14 V, 2.0 W × 2
Spia del folle:
14 V, 1.4 W × 1
Spia abbagliante:
14 V, 1.4 W × 1
Spia degli indicatori di direzione:
14 V, 1.4 W × 2
Spia problemi al motore:
LEDFusibili:Fusibile principale:
20.0 A
Fusibile del faro:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile di backup:
10.0 A
U5D1H1H0.book Page 3 Friday, September 5, 2008 11:45 AM

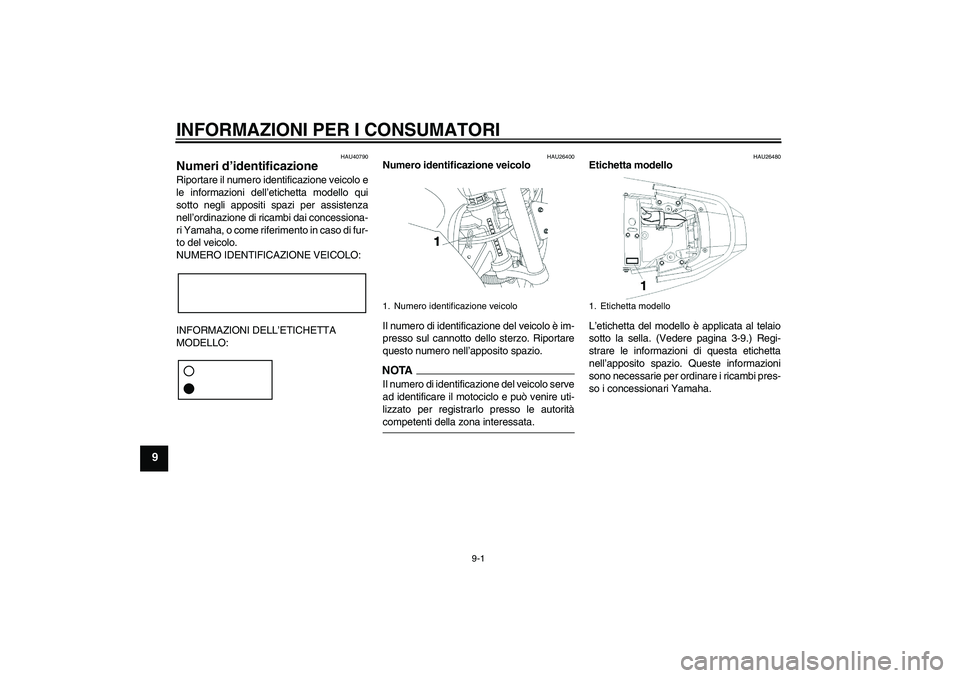

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU40790
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26480
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-9.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U5D1H1H0.book Page 1 Friday, September 5, 2008 11:45 AM

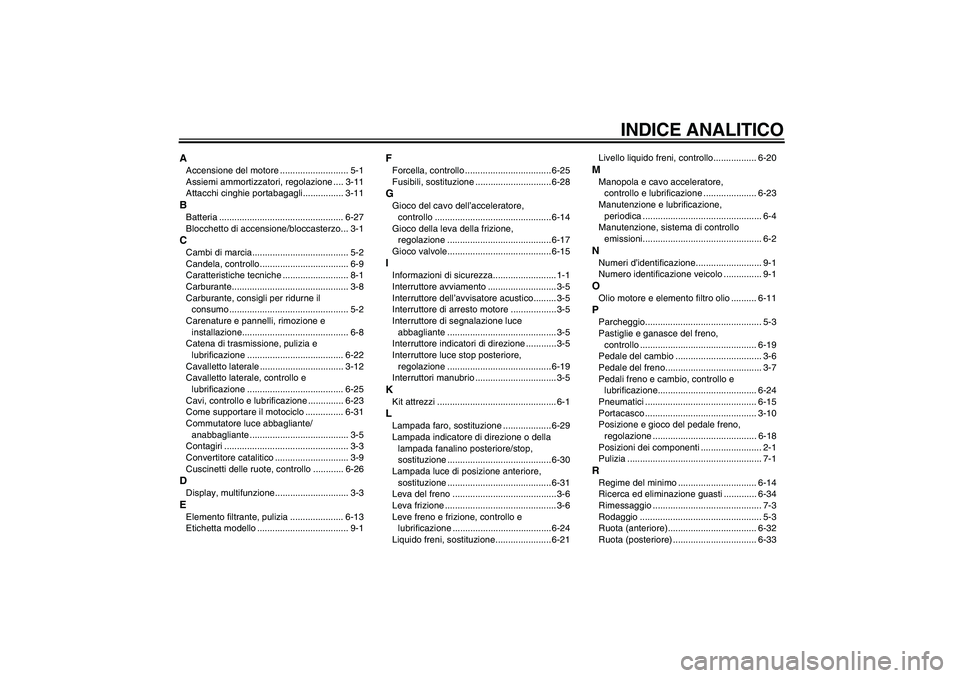

INDICE ANALITICO
AAccensione del motore ........................... 5-1
Assiemi ammortizzatori, regolazione .... 3-11
Attacchi cinghie portabagagli................ 3-11BBatteria ................................................. 6-27
Blocchetto di accensione/bloccasterzo... 3-1CCambi di marcia...................................... 5-2
Candela, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante.............................................. 3-8
Carburante, consigli per ridurne il
consumo ............................................... 5-2
Carenature e pannelli, rimozione e
installazione.......................................... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-22
Cavalletto laterale ................................. 3-12
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-25
Cavi, controllo e lubrificazione .............. 6-23
Come supportare il motociclo ............... 6-31
Commutatore luce abbagliante/
anabbagliante ....................................... 3-5
Contagiri ................................................. 3-3
Convertitore catalitico ............................. 3-9
Cuscinetti delle ruote, controllo ............ 6-26DDisplay, multifunzione ............................. 3-3EElemento filtrante, pulizia ..................... 6-13
Etichetta modello .................................... 9-1
FForcella, controllo .................................. 6-25
Fusibili, sostituzione .............................. 6-28GGioco del cavo dell’acceleratore,
controllo .............................................. 6-14
Gioco della leva della frizione,
regolazione ......................................... 6-17
Gioco valvole......................................... 6-15IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ........................... 3-5
Interruttore dell’avvisatore acustico......... 3-5
Interruttore di arresto motore ..................3-5
Interruttore di segnalazione luce
abbagliante ........................................... 3-5
Interruttore indicatori di direzione ............ 3-5
Interruttore luce stop posteriore,
regolazione ......................................... 6-19
Interruttori manubrio ................................ 3-5KKit attrezzi ............................................... 6-1LLampada faro, sostituzione ................... 6-29
Lampada indicatore di direzione o della
lampada fanalino posteriore/stop,
sostituzione ......................................... 6-30
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-31
Leva del freno .........................................3-6
Leva frizione ............................................ 3-6
Leve freno e frizione, controllo e
lubrificazione .......................................6-24
Liquido freni, sostituzione...................... 6-21Livello liquido freni, controllo................. 6-20
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-23
Manutenzione e lubrificazione,
periodica ............................................... 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-2NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e elemento filtro olio .......... 6-11PParcheggio.............................................. 5-3
Pastiglie e ganasce del freno,
controllo .............................................. 6-19
Pedale del cambio .................................. 3-6
Pedale del freno...................................... 3-7
Pedali freno e cambio, controllo e
lubrificazione....................................... 6-24
Pneumatici ............................................ 6-15
Portacasco ............................................ 3-10
Posizione e gioco del pedale freno,
regolazione ......................................... 6-18
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-14
Ricerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore)................................... 6-32
Ruota (posteriore) ................................. 6-33
U5D1H1H0.book Page 1 Friday, September 5, 2008 11:45 AM

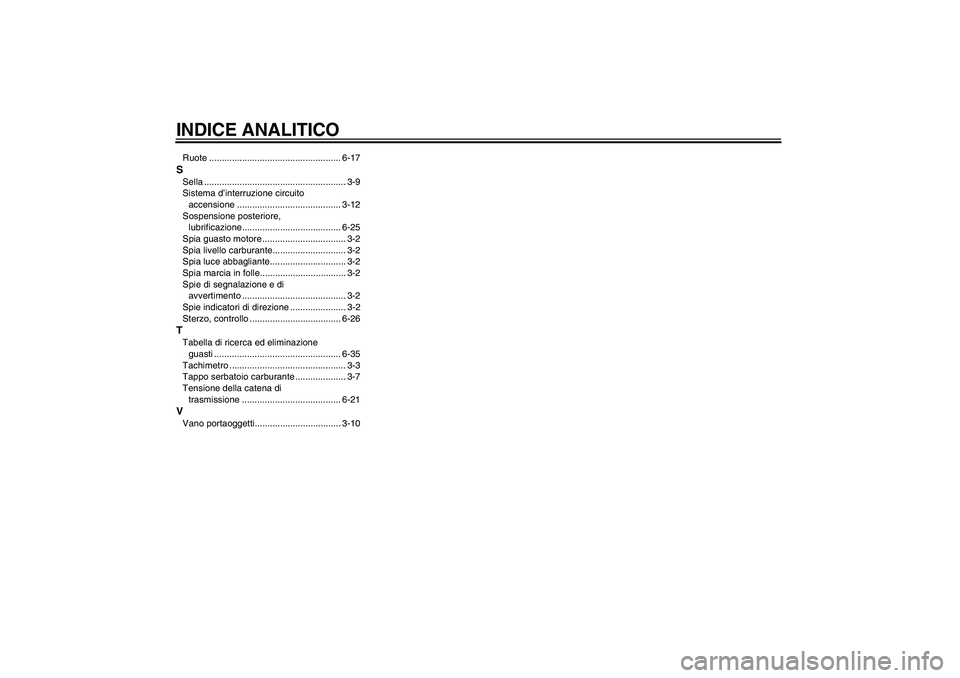

INDICE ANALITICORuote .................................................... 6-17SSella ........................................................ 3-9
Sistema d’interruzione circuito
accensione ......................................... 3-12
Sospensione posteriore,
lubrificazione....................................... 6-25
Spia guasto motore ................................. 3-2
Spia livello carburante............................. 3-2
Spia luce abbagliante.............................. 3-2
Spia marcia in folle.................................. 3-2
Spie di segnalazione e di
avvertimento ......................................... 3-2
Spie indicatori di direzione ...................... 3-2
Sterzo, controllo .................................... 6-26TTabella di ricerca ed eliminazione
guasti .................................................. 6-35
Tachimetro .............................................. 3-3
Tappo serbatoio carburante .................... 3-7
Tensione della catena di
trasmissione ....................................... 6-21VVano portaoggetti.................................. 3-10
U5D1H1H0.book Page 2 Friday, September 5, 2008 11:45 AM
