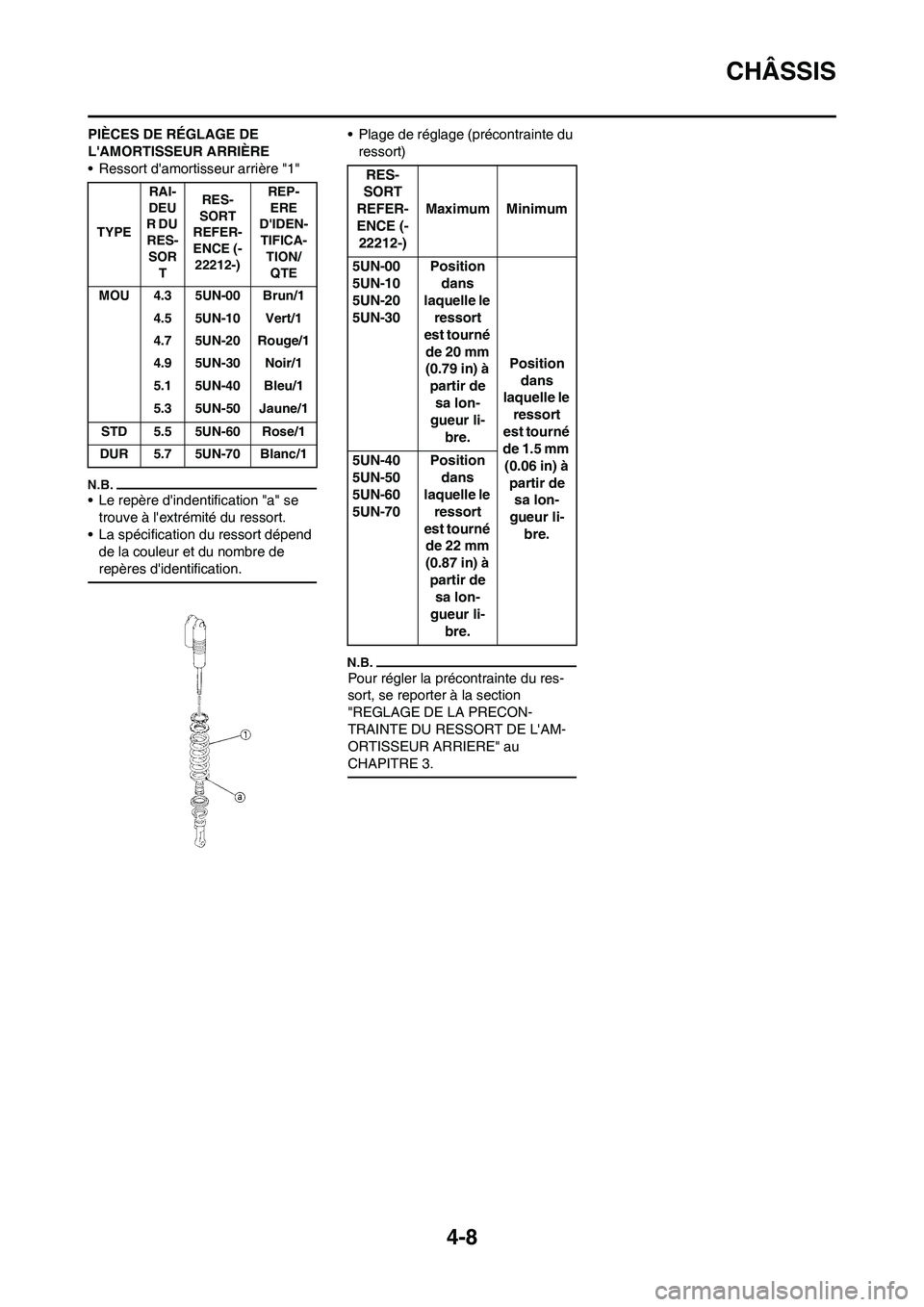

4-8
CHÂSSIS
PIÈCES DE RÉGLAGE DE
L'AMORTISSEUR ARRIÈRE
• Ressort d'amortisseur arrière "1"
• Le repère d'indentification "a" se
trouve à l'extrémité du ressort.
• La spécification du ressort dépend
de la couleur et du nombre de
repères d'identification.
• Plage de réglage (précontrainte du
ressort)
Pour régler la précontrainte du res-
sort, se reporter à la section
"REGLAGE DE LA PRECON-
TRAINTE DU RESSORT DE L'AM-
ORTISSEUR ARRIERE" au
CHAPITRE 3.
TYPERAI-
DEU
R DU
RES-
SOR
TRES-
SORT
REFER-
ENCE (-
22212-)REP-
ERE
D'IDEN-
TIFICA-
TION/
QTE
MOU 4.3 5UN-00 Brun/1
4.5 5UN-10 Vert/1
4.7 5UN-20 Rouge/1
4.9 5UN-30 Noir/1
5.1 5UN-40 Bleu/1
5.3 5UN-50 Jaune/1
STD 5.5 5UN-60 Rose/1
DUR 5.7 5UN-70 Blanc/1
RES-
SORT
REFER-
ENCE (-
22212-)Maximum Minimum
5UN-00
5UN-10
5UN-20
5UN-30Position
dans
laquelle le
ressort
est tourné
de 20 mm
(0.79 in) à
partir de
sa lon-
gueur li-
bre.Position
dans
laquelle le
ressort
est tourné
de 1.5 mm
(0.06 in) à
partir de
sa lon-
gueur li-
bre. 5UN-40
5UN-50
5UN-60
5UN-70Position
dans
laquelle le
ressort
est tourné
de 22 mm
(0.87 in) à
partir de
sa lon-
gueur li-
bre.

4-9
CHÂSSIS
RÉGLAGE DE LA SUSPENSION (FOURCHE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se référant aux procédures reprises dans le tableau.
• Avant toute modification, régler la longueur de l’amortisseur arrière comprimé à la valeur standard de 90–100 mm (3.5–
3.9 in).
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Toujours dur○○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Ressort Monter un ressort mou.
Mouvement tou-
jours irrégulier○○○○Fourreau Vérifier s’il y des coudes, coups ou tout autre en-
dommagement visible.
Tube plongeur
Couple de serrage du té
inférieurResserrer au couple spécifié.
Mauvais mouve-
ment initial○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Bague d’étanchéité Enduire la bague d’étanchéité d’huile.
Toujours doux, dé-
battement○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in).
Ressort Monter un ressort dur.
Dur en fin de course○Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 mm (0.2 in).
Dur en fin de
course, débatte-
ment○Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0.2
in).
Mouvement initial
dur○○○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Avant bas, position
avant basse○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 95–100 mm (3.7–3.9 in)
avec une personne assise correctement sur la
selle (position arrière basse).
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0.2
in).

4-10
CHÂSSIS
RÉGLAGE DE LA SUSPENSION (AMORTISSEUR ARRIÈRE)
• Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer un nou-
veau réglage en se référant aux procédures reprises dans le tableau.
• Régler l’amortissement à la détente de 2 clics, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente basse de 1 clic, dans un sens ou dans l’autre.
• Régler la force d’amortissement à la détente hausse par 1/6 de tour, dans un sens ou dans l’autre.
Avant qui "accro-
che", position avant
haute○○Amortissement à la
compressionTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Equilibre avec l’arrière Régler la longueur sur 90–95 mm (3.5–3.7 in)
avec une personne assise correctement sur la
selle (position arrière haute).
Ressort Monter un ressort mou.
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5–10 mm
(0.2–0.4 in). SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou
Dur, tendance à
s’affaisser○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Longueur de ressort in-
stalléRégler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Spongieux et insta-
ble○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression faibleTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (env. 1 déclic) pour aug-
menter l’amortissement.
Ressort Monter un ressort dur.
Lourd et traînant○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Ressort Monter un ressort mou.
Mauvaise tenue de
route○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 2 déclics)
pour réduire l’amortissement.
Amortissement à la
compression faibleTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1 déclics) pour aug-
menter l’amortissement.
Amortissement à la
compression élevéTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de déclic) pour
augmenter l’amortissement.
Longueur de ressort in-
stalléRégler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou.

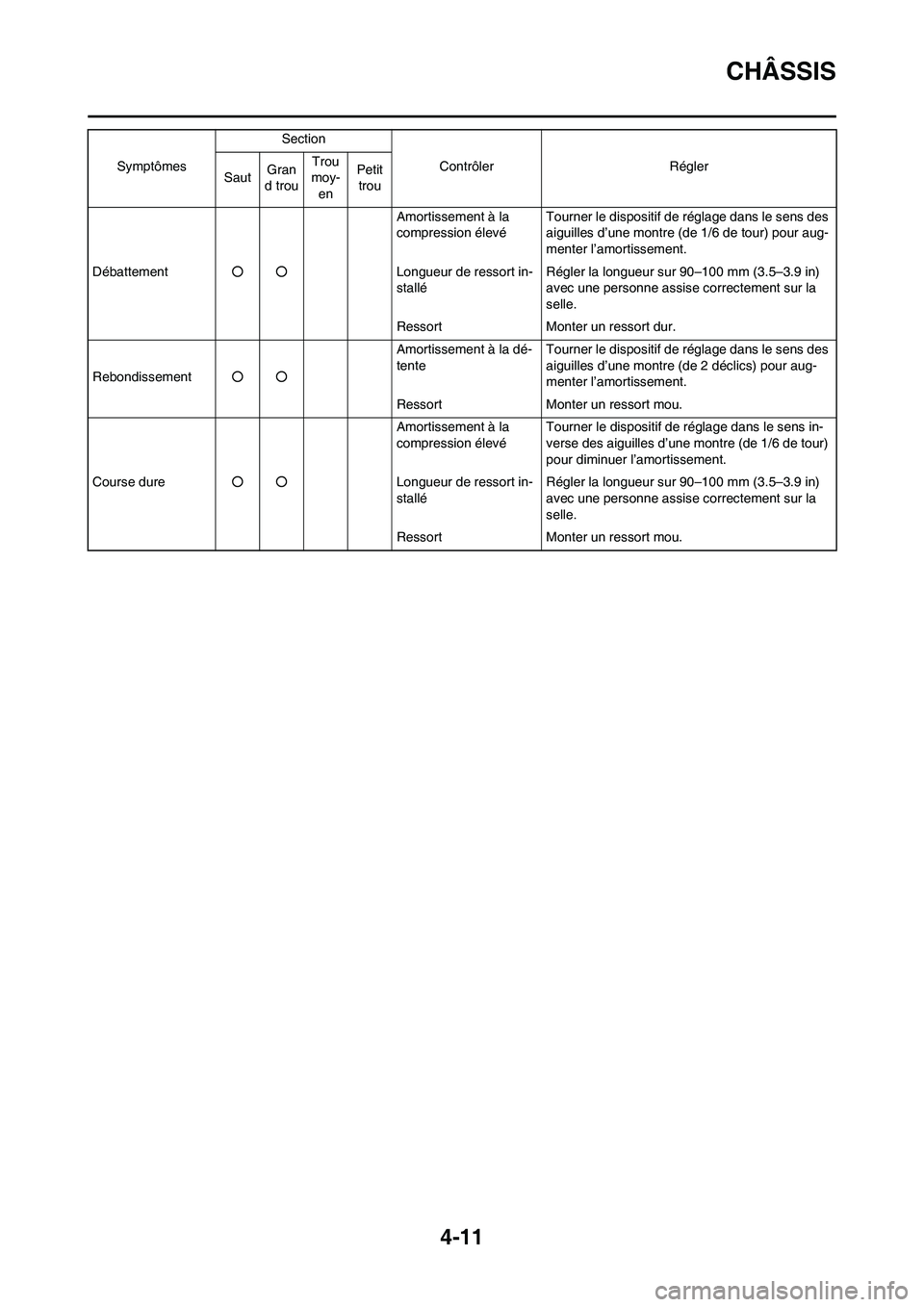

4-11
CHÂSSIS
Débattement○○Amortissement à la
compression élevéTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 1/6 de tour) pour aug-
menter l’amortissement.
Longueur de ressort in-
stalléRégler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort dur.
Rebondissement○○Amortissement à la dé-
tenteTourner le dispositif de réglage dans le sens des
aiguilles d’une montre (de 2 déclics) pour aug-
menter l’amortissement.
Ressort Monter un ressort mou.
Course dure○○Amortissement à la
compression élevéTourner le dispositif de réglage dans le sens in-
verse des aiguilles d’une montre (de 1/6 de tour)
pour diminuer l’amortissement.
Longueur de ressort in-
stalléRégler la longueur sur 90–100 mm (3.5–3.9 in)
avec une personne assise correctement sur la
selle.
Ressort Monter un ressort mou. SymptômesSection
Contrôler Régler
SautGran
d trouTrou
moy-
enPetit
trou

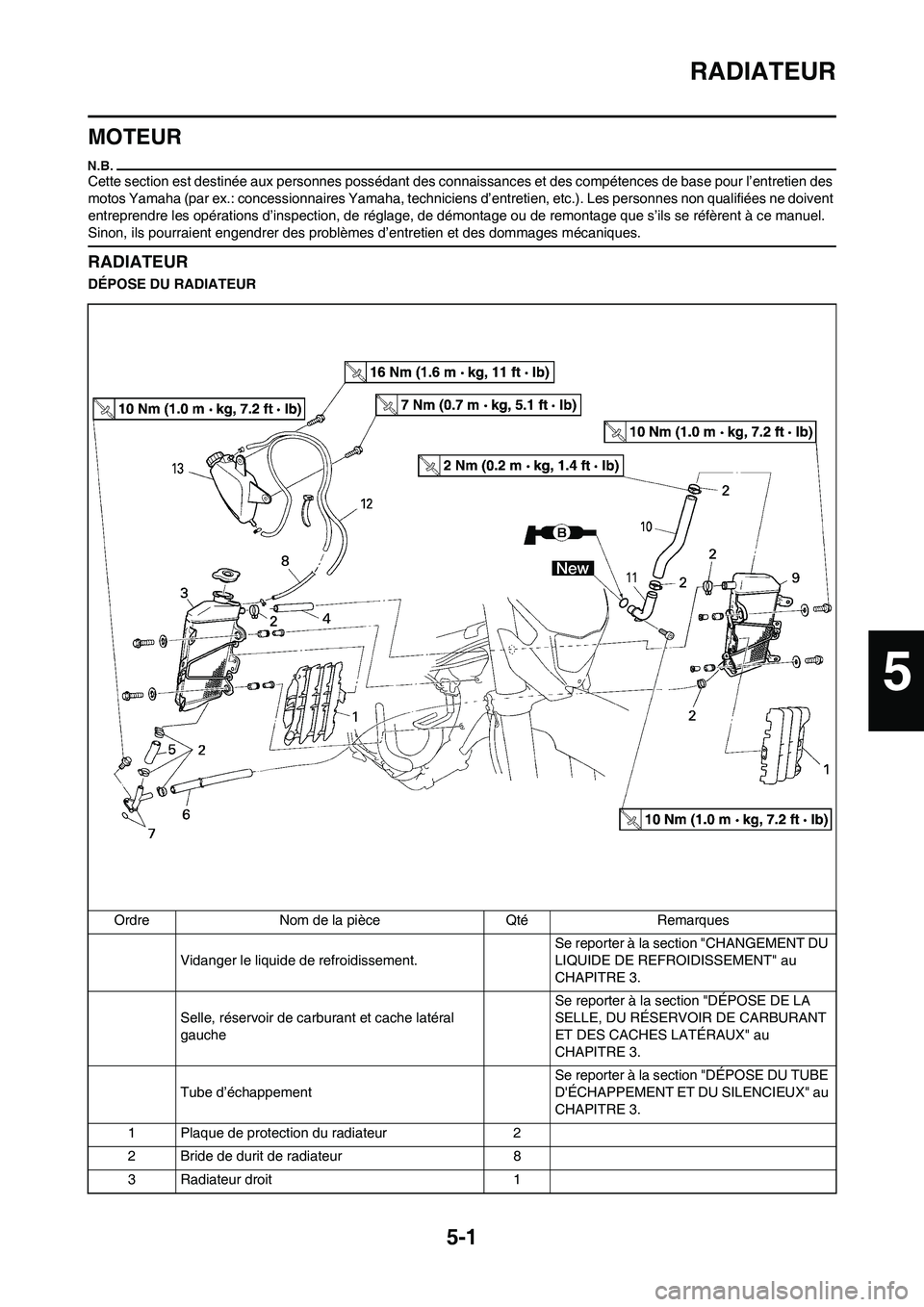

5-1
RADIATEUR
MOTEUR
Cette section est destinée aux personnes possédant des connaissances et des compétences de base pour l’entretien des
motos Yamaha (par ex.: concessionnaires Yamaha, techniciens d’entretien, etc.). Les personnes non qualifiées ne doivent
entreprendre les opérations d’inspection, de réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel.
Sinon, ils pourraient engendrer des problèmes d’entretien et des dommages mécaniques.
RADIATEUR
DÉPOSE DU RADIATEUR
Ordre Nom de la pièce Qté Remarques
Vidanger le liquide de refroidissement.Se reporter à la section "CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT" au
CHAPITRE 3.
Selle, réservoir de carburant et cache latéral
gaucheSe reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au
CHAPITRE 3.
Tube d’échappementSe reporter à la section "DÉPOSE DU TUBE
D'ÉCHAPPEMENT ET DU SILENCIEUX" au
CHAPITRE 3.
1 Plaque de protection du radiateur 2
2 Bride de durit de radiateur 8
3 Radiateur droit 1
5

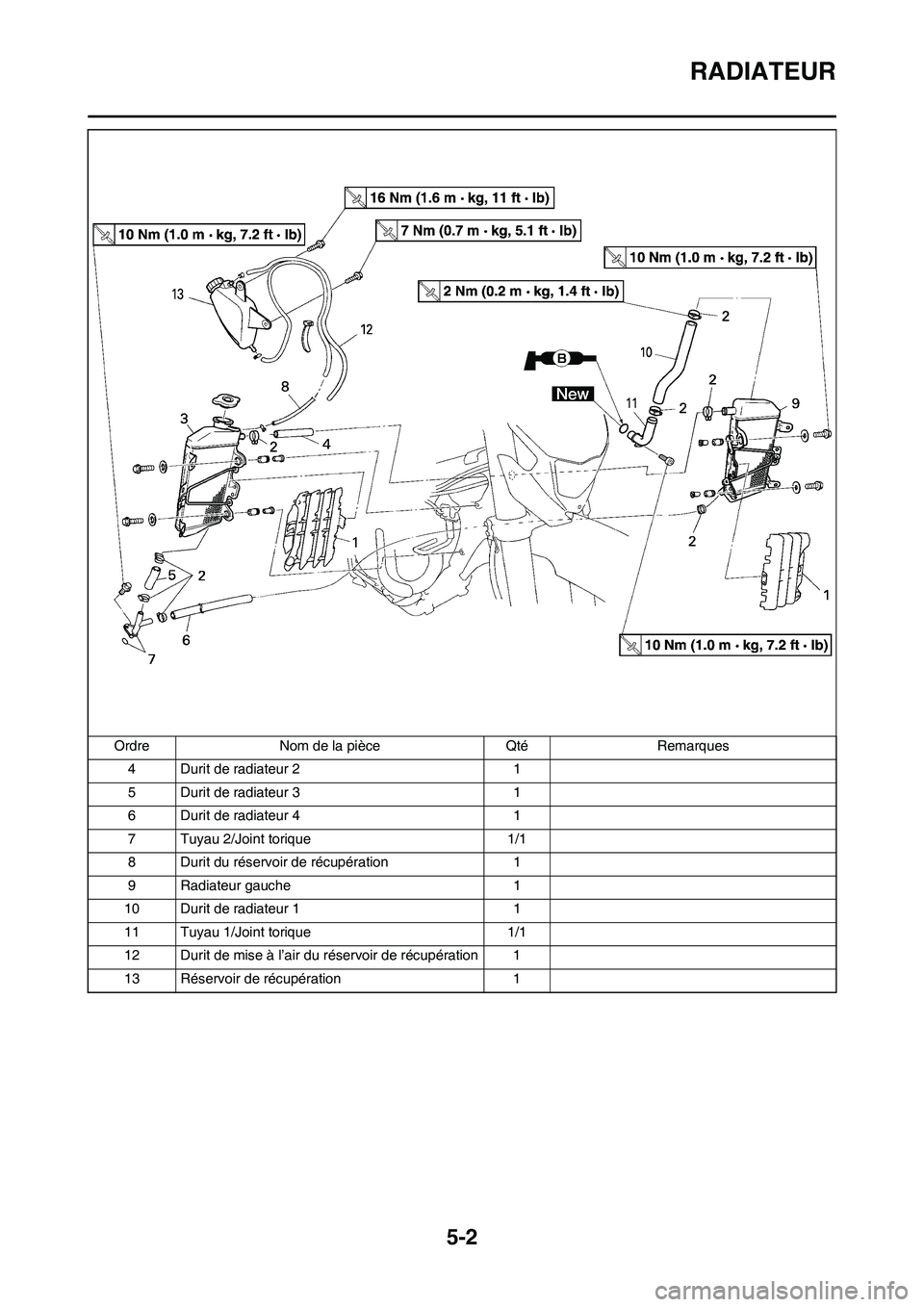

5-2
RADIATEUR
4 Durit de radiateur 2 1
5 Durit de radiateur 3 1
6 Durit de radiateur 4 1
7 Tuyau 2/Joint torique 1/1
8 Durit du réservoir de récupération 1
9 Radiateur gauche 1
10 Durit de radiateur 1 1
11 Tuyau 1/Joint torique 1/1
12 Durit de mise à l’air du réservoir de récupération 1
13 Réservoir de récupération 1
Ordre Nom de la pièce Qté Remarques

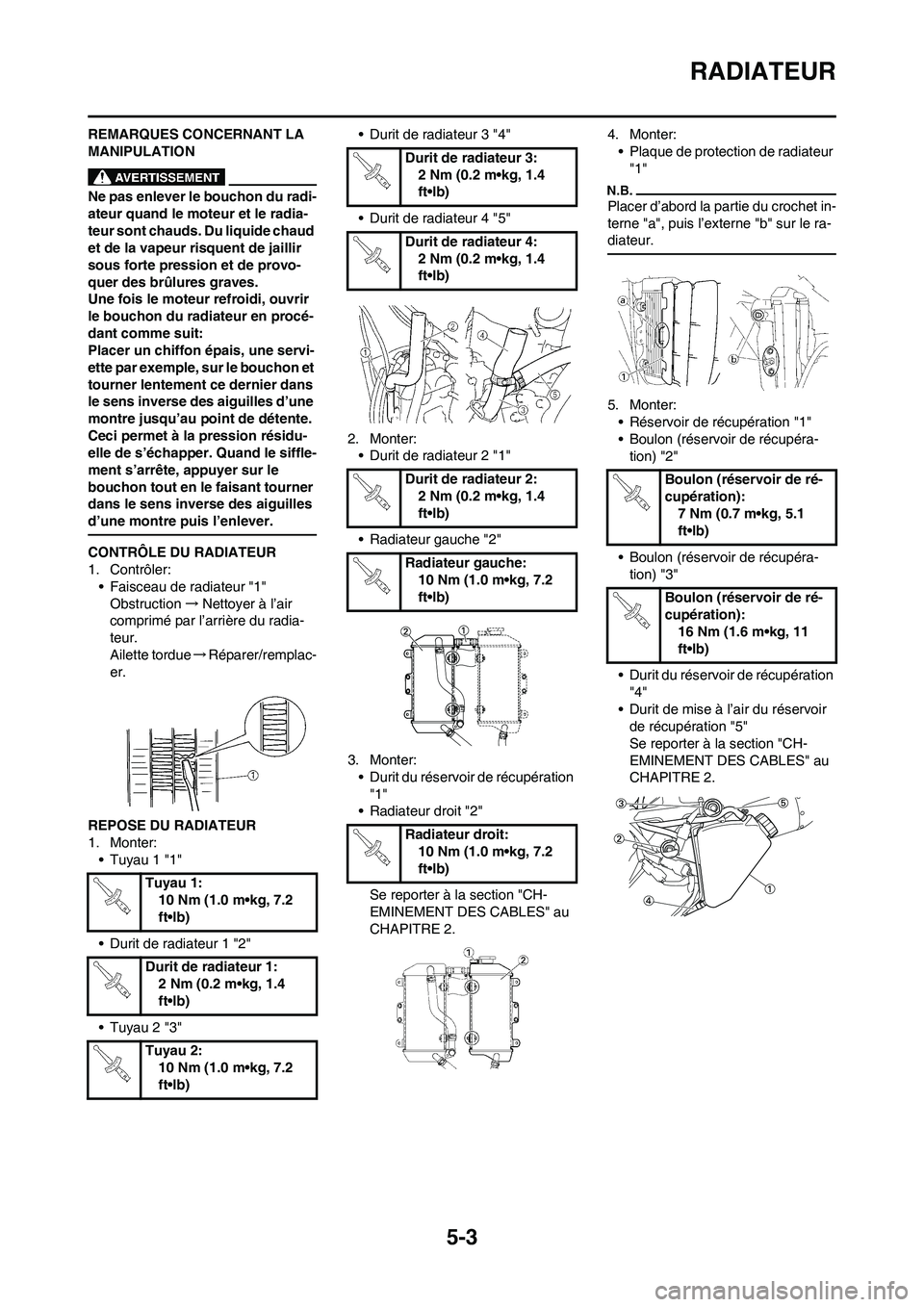

5-3
RADIATEUR
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas enlever le bouchon du radi-
ateur quand le moteur et le radia-
teur sont chauds. Du liquide chaud
et de la vapeur risquent de jaillir
sous forte pression et de provo-
quer des brûlures graves.
Une fois le moteur refroidi, ouvrir
le bouchon du radiateur en procé-
dant comme suit:
Placer un chiffon épais, une servi-
ette par exemple, sur le bouchon et
tourner lentement ce dernier dans
le sens inverse des aiguilles d’une
montre jusqu’au point de détente.
Ceci permet à la pression résidu-
elle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le
bouchon tout en le faisant tourner
dans le sens inverse des aiguilles
d’une montre puis l’enlever.
CONTRÔLE DU RADIATEUR
1. Contrôler:
• Faisceau de radiateur "1"
Obstruction→Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue→Réparer/remplac-
er.
REPOSE DU RADIATEUR
1. Monter:
• Tuyau 1 "1"
• Durit de radiateur 1 "2"
• Tuyau 2 "3"• Durit de radiateur 3 "4"
• Durit de radiateur 4 "5"
2. Monter:
• Durit de radiateur 2 "1"
• Radiateur gauche "2"
3. Monter:
• Durit du réservoir de récupération
"1"
• Radiateur droit "2"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2.4. Monter:
• Plaque de protection de radiateur
"1"
Placer d’abord la partie du crochet in-
terne "a", puis l’externe "b" sur le ra-
diateur.
5. Monter:
• Réservoir de récupération "1"
• Boulon (réservoir de récupéra-
tion) "2"
• Boulon (réservoir de récupéra-
tion) "3"
• Durit du réservoir de récupération
"4"
• Durit de mise à l’air du réservoir
de récupération "5"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2.
Tuyau 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Tuyau 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Radiateur gauche:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Radiateur droit:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (réservoir de ré-
cupération):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Boulon (réservoir de ré-
cupération):
16 Nm (1.6 m•kg, 11
ft•lb)

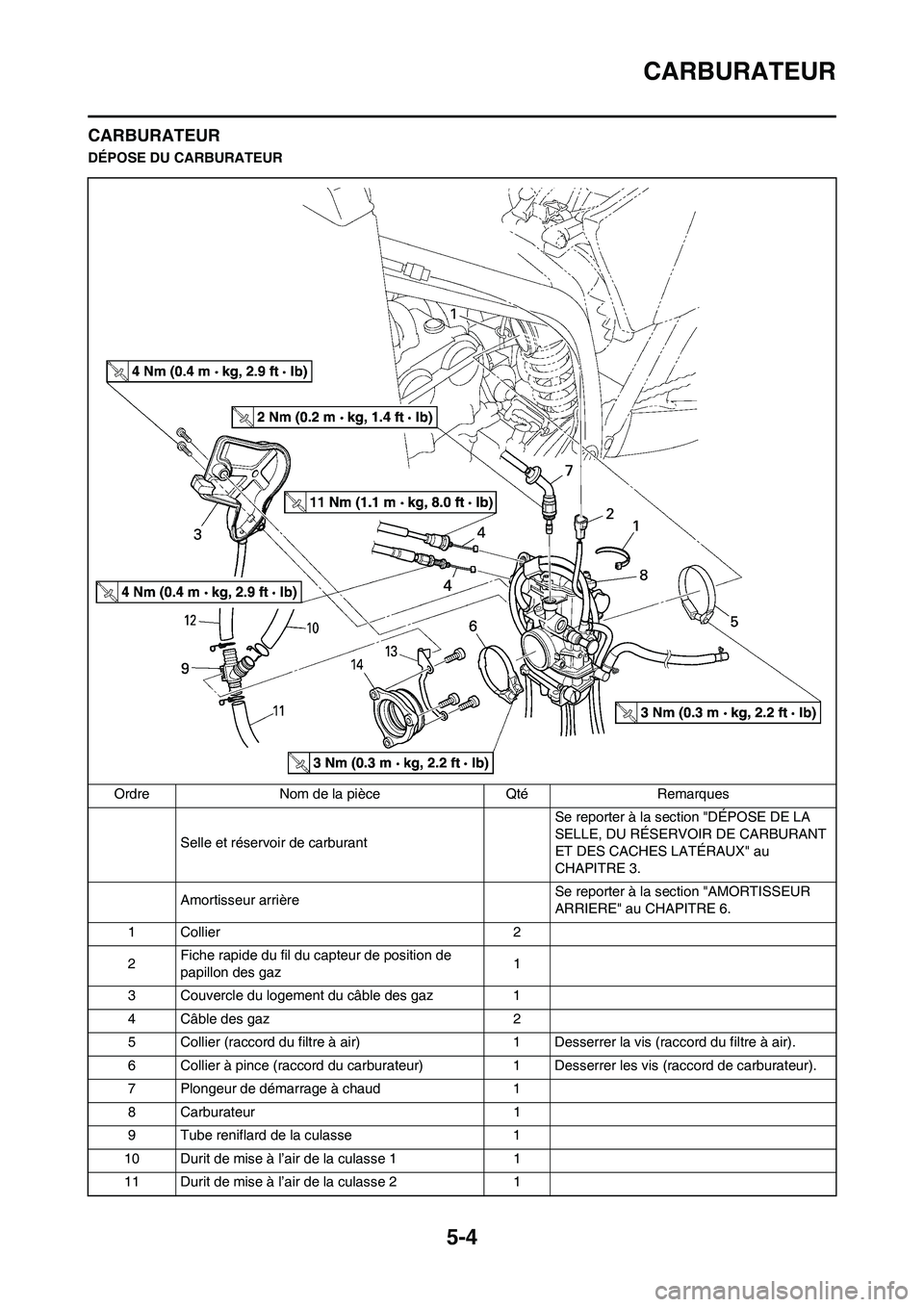

5-4
CARBURATEUR
CARBURATEUR
DÉPOSE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au
CHAPITRE 3.
Amortisseur arrière Se reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 6.
1 Collier 2
2Fiche rapide du fil du capteur de position de
papillon des gaz1
3 Couvercle du logement du câble des gaz 1
4 Câble des gaz 2
5 Collier (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carburateur) 1 Desserrer les vis (raccord de carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur 1
9 Tube reniflard de la culasse 1
10 Durit de mise à l’air de la culasse 1 1
11 Durit de mise à l’air de la culasse 2 1
