WR450F (A )W R450F (A )
20112011
1H B-2 8199-4 0-F 01H B-2 8199-4 0-F 0
M ANUEL D ’A TE LIE R D UM ANUEL D ’A TE LIE R D U
PR O PR IE TA IR EPR O PR IE TA IR E
Il c o nvie n t d e lir e a tte n tiv em en t c e m an uel a va n t la p re m iè re u tilis atio n d u v éh ic u le .Il c o nvie n t d e lir e a tte n tiv em en t c e m an uel a va n t la p re m iè re u tilis atio n d u v éh ic u le .

WR450F (A)
MANUEL D'ATELIER DU PROPRIETAIRE ©2010 Yamaha Motor Co., Ltd.1ère édition, avril 2010
Tous droits réservés Toute reimpression
ou utillisation sans la permission écrite de la Yamaha Motor Co., Ltd.
est formellement interdite. Imprimé au Japon

AVANT-PROPOS
INTRODUCTION
Félicitations pour votre achat d’une
Yamaha séries WR. Ce modèle est
l’aboutissement de la vaste expéri-
ence de Yamaha dans la production
de machines de course. Il représente
l’échelon le plus élevé de la dextérité
manuelle et de la fiabilité qui ont fait
de Yamaha un leader.
Ce manuel explique le fonction-
nement, l’inspection, l’entretien de
base et la mise au point de votre ma-
chine. Si vous avez des questions à
poser à propos de ce manuel ou de
votre machine, prière de prendre con-
tact avec votre concessionnaire Ya-
maha.
Pour le Canada
La conception et la fabrication de
cette moto Yamaha répondent aux
normes d'émission d'air pur applica-
bles à la date de fabrication. Yamaha
a satisfait à ces normes sans réduire
les performances ou l'économie
d'utilisation de la moto. Pour s'assur-
er du maintien de ces normes de
qualité, il est important que vous et
votre concessionnaire Yamaha prêt-
iez une attention toute particulière
aux instructions d'utilisation et aux
programmes d'entretien recomman-
dés contenus dans le présent manu-
el.
Yamaha s’efforce en permanence
d’améliorer la conception ainsi que la
qualité de ses produits. Par con-
séquent, même si ce manuel contient
les toutes dernières informations sur
les produits disponibles lors de l’im-
pression, de légères différences sont
possibles entre votre machine et ce
manuel. Pour toute question relative
au présent manuel, consulter un con-
cessionnaire Yamaha.
PRIERE DE LIRE ATTENTIVE-
MENT ET COMPLETEMENT CE
MANUEL AVANT D’UTILISER
CETTE MACHINE. NE PAS ESSAY-
ER D’UTILISER CETTE MACHINE
AVANT DE POSSEDER DES CON-
NAISSANCES SATISFAISANTES
SUR SES COMMANDES ET FONC-
TIONS ET D’AVOIR ETE FORME
POUR DES TECHNIQUES DE CON-
DUITE CORRECTES ET SURES.
DES INSPECTION REGULIERES
ET UN ENTRETIEN SOIGNEUX,
AVEC UNE BONNE APTITUDE DE
CONDUITE, VOUS ASSURERONT
LA POSSIBILITE D’APPRECIER
LES POSSIBILITES ET LA FIABI-
LITE DE CETTE MACHINE.
INFORMATIONS IMPORTANTES
CONCERNANT LE MANUEL
Les informations particulièrement im-
portantes sont repérées par les nota-
tions suivantes:
Il s'agit du symbole avertissant
d'un danger. Il avertit de dangers
de dommages personnels poten-
tiels. Observer scrupuleusement
les messages relatifs à la sécurité
figurant à la suite de ce symbole
afin d'éviter les dangers de bles-
sures ou de mort.
Un AVERTISSEMENT signale un
danger qui, s'il n'est pas évité, peut
provoquer la mort ou des bles-
sures graves.
Un ATTENTION indique les pré-
cautions particulières à prendre
pour éviter d'endommager le véhi-
cule ou d'autres biens.
Un N.B. fournit les renseignements
nécessaires pour rendre les procé-
dures plus faciles ou plus claires.
INFORMATION DE
SECURITE
Pour le Canada
Cette moto n'a été conçue que pour
une utilisation hors-route. Il est illégal
d’utiliser cette machine sur une rue,
route ou artère publique. L’utilisation
de tous-terrains sur les domaines
publics peut également être illégale.
Prière de vérifier les lois locales avant
de conduire.
Sauf Canada
CETTE MACHINE EST STRICTE-
MENT DESTINEE A LA COMPETI-
TION, UNIQUEMENT SUR CIRCUIT
FERME. Il est illégal d’utiliser cette
machine sur une rue, route ou artère
publique. L’utilisation de tous-terrains
sur les domaines publics peut égale-
ment être illégale. Prière de vérifier
les lois locales avant de conduire.
• CETTE MACHINE NE DOIT ETRE UTILISEE QUE PAR UN CON-
DUCTEUR EXPERIMENTE.
Ne pas essayer d’utiliser cette ma-
chine à sa puissance maximum tant
que vous n’êtes pas familier avec
ses caractéristiques.
• CETTE MACHINE N’EST CON- CUE POUR ETRE UTILISEE QUE
PAR LE CONDUCTEUR.
Ne pas prendre de passagers sur
cette machine.
• TOUJOURS PORTER UN
EQUIPEMENT DE PROTECTION.
Lors de l’utilisation de cette ma-
chine, toujours porter un casque
homologué avec des lunettes ou un
protège-visage. Po rter également
de grosses bottes, des gants et des
vêtements de protection. Toujours
porter des vêtements de taille cor-
recte qui ne seront pas pris dans
une des pièces ou commandes mo-
biles de la machine.

• TOUJOURS GARDER VOTRE MACHINE EN BON ETAT DE
MARCHE.
La machine doit être correctement
entretenue pour des questions de
sécurité et de fiabilité. Toujours ef-
fectuer les opérations précédant
l’utilisation indiquées dans ce man-
uel. La correction d’un problème
mécanique avant la conduite peut
empêcher un éventuel accident.
• L’ESSENCE EST HAUTEMENT INFLAMMABLE.
Toujours arrêter le moteur en fai-
sant le plein. Faire attention à ne
pas verser d’essence sur le moteur
ou le pot d’échappement. Ne jamais
faire le plein au voisinage d’une
flamme une ou en fumant.
• L’ESSENCE PEUT CAUSER DES BLESSURES.
Si vous avalez de l’essence, respir-
ez des vapeurs d’essence en excès
ou laissez de l’essence pénétrer
dans vos yeux, prendre immédiate-
ment contact avec un médecin. Si
de l’essence est renversée sur
votre peau ou vos vêtements, laver
immédiatement la peau avec du
savon et de l’eau et changer de
vêtements.
• N’UTILISER LA MACHINE QUE DANS UN ENDROIT AVEC AERA-
TION ADEQUATE.
Ne jamais mettre le moteur en
marche ni le laisser tourner pendant
un quelconque laps de temps dans
un endroit clos. Les fumées
d’échappement sont toxiques. Ces
fumées contiennent du monoxyde
de carbone incolore et inodore. Le
monoxyde de carbone est un gaz
toxique dangereux qui peut en-
traîner la perte de connaissance ou
être mortel.
• STATIONNER AVEC SOIN LA MA- CHINE ET ARRETER LE MO-
TEUR.
Toujours arrêter le moteur si vous
devez abandonner la machine. Ne
pas stationner en pente ou sur un
sol mou ou elle pourrait se renvers-
er.
• LE MOTEUR, LE SYSTÈME
D’ÉCHAPPEMENT ET LE RÉSER-
VOIR D’HUILE SONT TRÈS
CHAUDS LORSQUE LE MOTEUR
A TOURNÉ.
Bien veiller à ne pas toucher ces or-
ganes et éviter tout contact avec les
vêtements pendant l’inspection ou
la réparation du véhicule. • FIXER SOLIDEMENT LA MA-
CHINE AVANT DE LA TRANS-
PORTER.
En cas de transport de la machine
sur un autre véhicule, toujours s’as-
surer qu’elle est correctement fixée
et posée sur ses roues et que le
robinet de carburant est dans la po-
sition OFF (fermé). Sans quoi il
peut y avoir des fuites du carbura-
teur et du réservoir.
COMMENT UTILISER CE
MANUEL
TROUVER LA PAGE
RECHERCHEE
1. Ce manuel comprend 7 chapitres: "Renseignements généraux",
"Caractéristiques", "Controles et
réglages periodiques", "Moteur",
"Chassis", "Partie électrique" et
"Mise au point".
2. La table des matières se trouve
au début du manuel. Regarder la
disposition générale du manuel
avant de recherche le chapitre et
l’article désirés.
Arquer le manuel à son bord, de
la manière indiquée, pour trouver
le symbole de devant désiré et
passer à une page de la descrip-
tion et l’article désirés.
FORMAT DU MANUEL
Dans ce manuel, toutes les procéd-
ures sont décrites pas à pas. Les in-
formations ont été condensées pour
fournir au mécanicien un guide pra-
tique et facile à lire, contenant des ex-
plications claires pour toutes les
procédures de démontage, répara-
tion, remontage et vérification.
Dans ce nouveau format, l’état d’un
composant défectueux est suivi d’une
flèche qui indique les mesures à
prendre. Exemple: • RoulementsPiqûres/endommagement →
Remplacer.

COMMENT LIRE LES
DESCRIPTIONS
Chaque section détaillant des étapes
de démontage ou de remontage est
précédée de vues en éclaté qui per-
mettent de clarifier ces opérations.
1. Exemple de vue en éclaté "1" clarifiant les opérations de dé-
montage et de remontage.
2. Sur les vues en éclaté, les pièces sont numérotées "2" dans l’ordre
des opérations à effectuer. Un
chiffre entouré d’un cercle corre-
spond à une étape de démon-
tage.
3. Les vues en éclaté portent égale- ment des symboles "3" qui rappel-
lent des points importants à ne
pas oublier. La signification de
ces symboles est expliquée à la page suivante.
4. Les vues en éclaté sont suivies d’un tableau "4" fournissant l’or-
dre des opérations, le nom des
pièces, des remarques, etc.
5. Pour les travaux qui demandent des explications supplémen-
taires, la vue en éclaté et le tab-
leau sont suivis d’une description
détaillée "5" des opérations.
SYMBOLES GRAPHIQUES (Voir
l’illustration) Les symboles graphiques "1" à "7"
permettent d'identifier les spécifica-
tions encadrées dans le texte.
1. Avec de montage du moteur
2. Liquide de remplissage
3. Lubrifiant
4. Outil spécial
5. Serrage
6. Valeur spécifiée, limite de ser-
vice
7. Résistance ( Ω), tension (V), in-
tensité (A)
Les symboles graphiques "8" à "13"
utilisés dans les vues en éclaté in-
diquent les endroit à lubrifier et le
type de lubrifiant.
8. Appliquer de l'huile moteur
9. Appliquer de l'huile au bisulfure de molybdène
10. Appliquer le liquide de frein
11. Appliquer de la graisse fluide à base de savon au lithium
12. Appliquer de la graisse au bisul-
fure de molybdène 13. Appliquer de la graisse de sili-
cone
Les symboles graphiques "14" à "15"
dans les vues en éclaté indiquent le
produit de blocage à appliquer et les
pièces qui nécessitent un remplace-
ment.
14. Appliquer un agent de blocage (LOCTITE
®)
15. Utiliser une pièce neuve.
1
2 3
4 5

TABLE DES MATIÈRES
RENSEIGNEMENTS GENERAUX1
CARACTERISTIQUES2
CONTROLES ET REGLAGES
PERIODIQUES
3
MISE AU POINT4
MOTEUR5
CHÂSSIS6
PARTIE ELECTRIQUE7

TABLES DES MATIERES
CHAPITRE 1
RENSEIGNE-
MENTS GENER- AUX

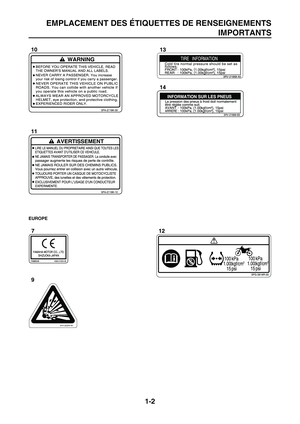

EMPLACEMENT DES
ÉTIQUETTES DE
RENSEIGNEMENTS
IMPORTANTS .................. 1-1
DESCRIPTION ................. 1-5
RENSEIGNEMENTS
COMPLÉMENTAIRES ..... 1-6
PIÈCES INCLUSES.......... 1-6
INFORMATIONS
IMPORTANTES ................ 1-6
VERIFICATION DES
CONNEXIONS .................. 1-7
OUTILS SPECIAUX ......... 1-9
FONCTIONS DES
COMMANDES ................ 1-13
ECRAN
MULTIFONCTION .......... 1-15
MISE EN MARCHE ET
RODAGE ........................ 1-20
POINTS DE VERIFICATION
DES COUPLES DE
SERRAGE ...................... 1-22
NETTOYAGE ET
REMISAGE ..................... 1-23
CHAPITRE 2
CARACTERIS-
TIQUES

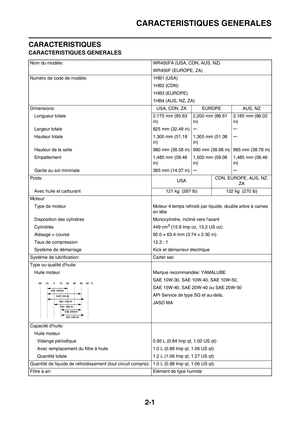

CARACTERISTIQUES
GENERALES.................... 2-1
CARACTERISTIQUES
D’ENTRETIEN .................. 2-3

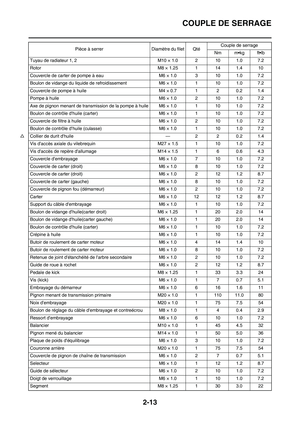

COUPLE DE
SERRAGE ...................... 2-12
DIAGRAMMES DE
LUBRIFICATION ............ 2-19
SCHEMA DE CHEMINE-
MENT DES CABLES...... 2-21
CHAPITRE 3
CONTROLES ET
REGLAGES PERI- ODIQUES
TABLEAU DES ENTRE-
TIENS PERIODIQUES DU
SYSTEME DE CONTROLE
DES EMISSIONS (pour le
Canada) ............................ 3-1
TABLEAU D'ENTRETIEN
GENERAL ET DE
LUBRIFICATION
(pour le Canada) .............. 3-2

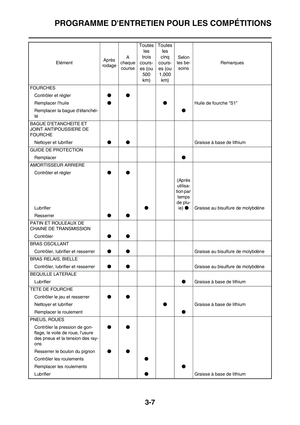

PROGRAMME D'ENTRE-
TIEN POUR LES COMPÉ-
TITIONS ............................ 3-4
CONTROLE ET ENTRETIEN
AVANT UTILISATION ...... 3-9

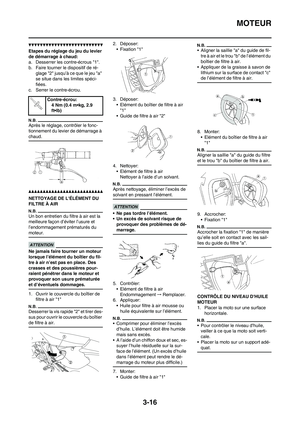

MOTEUR......................... 3-10
CHÂSSIS ........................ 3-22
PARTIE ELECTRIQUE ... 3-33
CHAPITRE 4

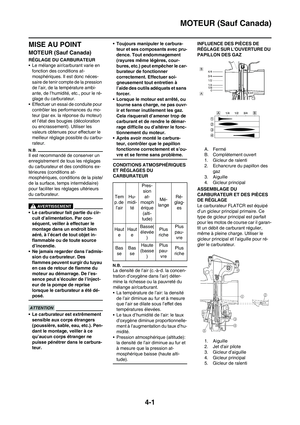

MISE AU POINT
MOTEUR (Sauf Canada).. 4-1
CHÂSSIS .......................... 4-5
CHAPITRE 5 MOTEUR
RADIATEUR ..................... 5-1
CARBURATEUR .............. 5-4
SYSTEME D’INDUCTION
D’AIR .............................. 5-13
ARBRES A CAMES ....... 5-15
CULASSE ....................... 5-20
SOUPAPES ET RESSORTS
DE SOUPAPES .............. 5-24
CYLINDRE ET PISTON .. 5-29
EMBRAYAGE ................. 5-33
ELEMENT DE FILTRE A
HUILE ET POMPE A
EAU................................. 5-38
BALANCIER ................... 5-42 POMPE A HUILE ............5-44
ARBRE DE KICK ET AXE
DE SELECTEUR.............5-47
ALTERNATEUR AVEC
ROTOR A ALIMENTATION
PERMANENTE ET
EMBRAYAGE DU
DEMARREUR .................5-52
DEPOSE DU MOTEUR...5-57
CARTER MOTEUR ET
VILEBREQUIN ................5-62
BOITE DE VITESSES, TAM-
BOUR ET FOURCHETTES
DE SELECTION ..............5-68
CHAPITRE 6
CHÂSSIS
ROUE AVANT ET ROUE
ARRIERE ..........................6-1

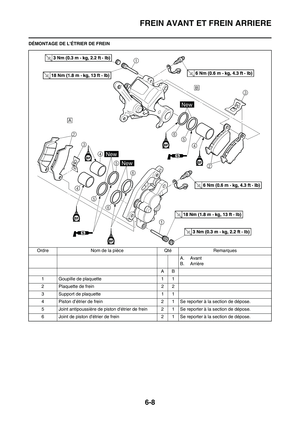

FREIN AVANT ET FREIN
ARRIERE ..........................6-6

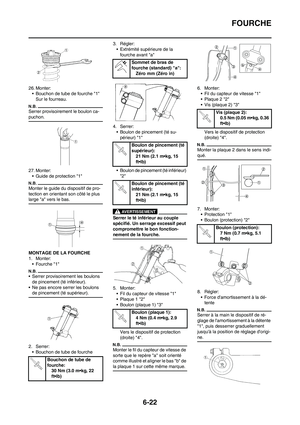

FOURCHE.......................6-16
GUIDON ..........................6-23
DIRECTION.....................6-28
BRAS OSCILLANT.........6-32

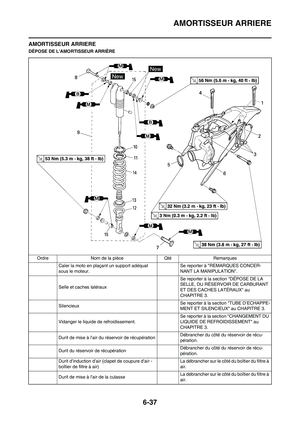

AMORTISSEUR
ARRIERE ........................6-37
CHAPITRE 7
PARTIE ELEC-
TRIQUE

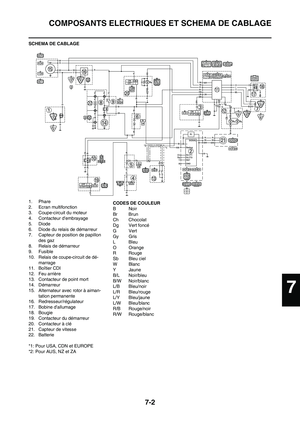

COMPOSANTS ELEC-
TRIQUES ET SCHEMA
DE CABLAGE...................7-1
SYSTEME D’ALLUMAGE..7-3

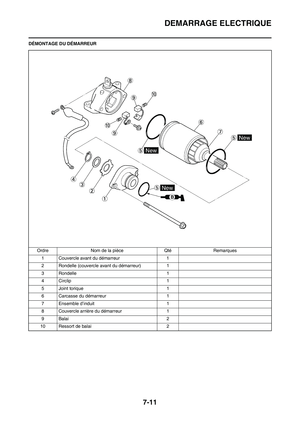

DEMARRAGE
ELECTRIQUE ...................7-5
SYSTEME DE CHARGE..7-14
SYSTEME DU CAPTEUR
DE POSITION DE
PAPILLON DES GAZ .....7-16
ECLAIRAGE ...................7-19
SYSTEME DE
SIGNALISATION ............7-21
