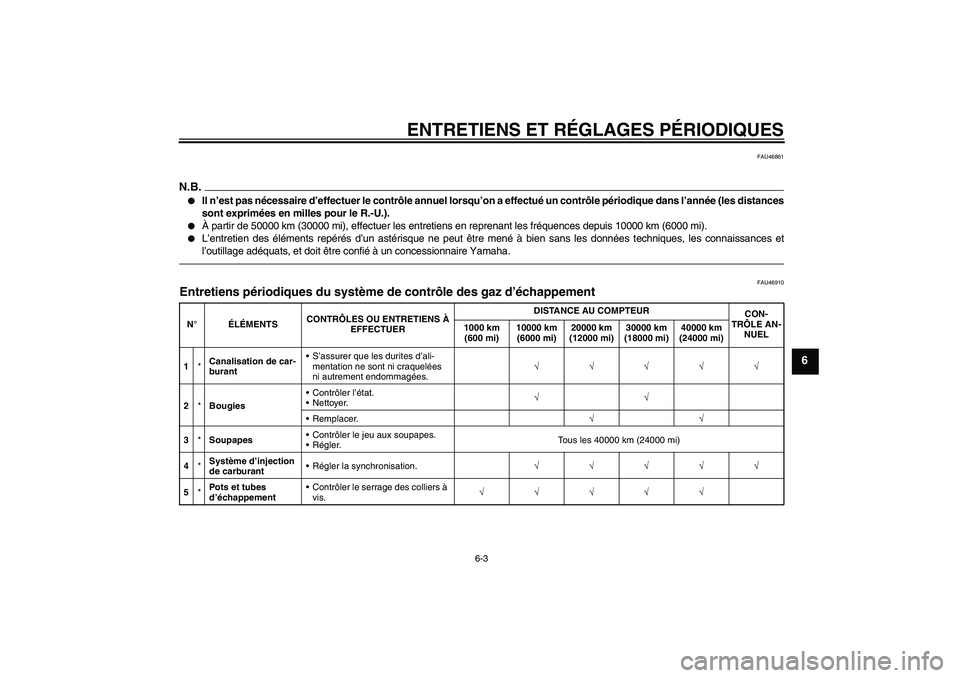

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46861
N.B.

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2*BougiesContrôler l’état.
Nettoyer.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40000 km (24000 mi)
4*Système d’injection
de carburantRégler la synchronisation.√√√√√
5*Pots et tubes
d’échappementContrôler le serrage des colliers à
vis.√√√√√
U2S3F2F0.book Page 3 Monday, September 20, 2010 9:23 AM

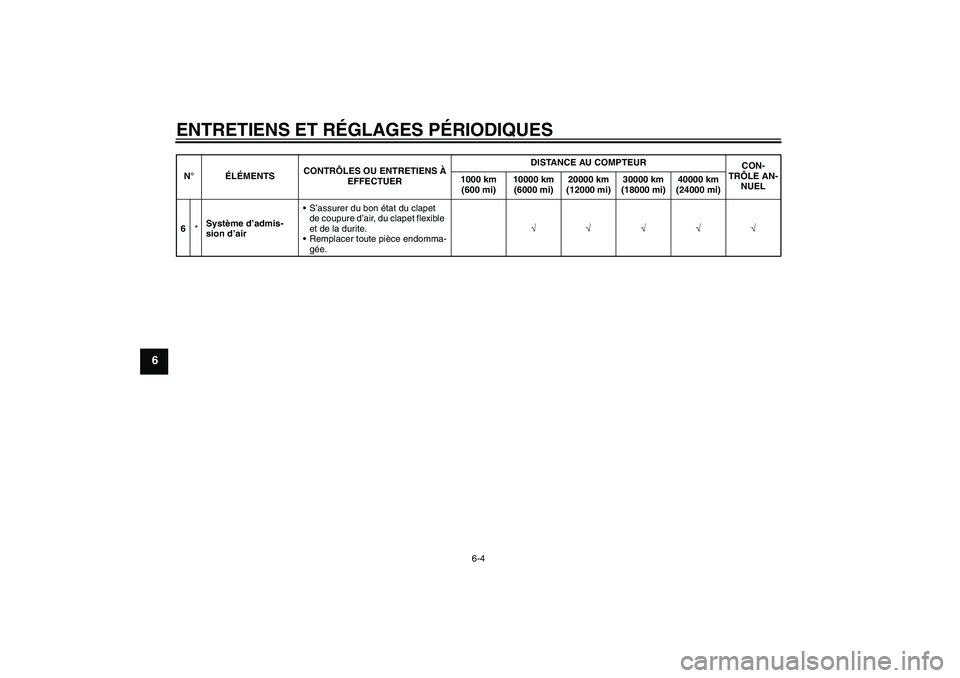

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
6*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Remplacer toute pièce endomma-
gée.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3F2F0.book Page 4 Monday, September 20, 2010 9:23 AM

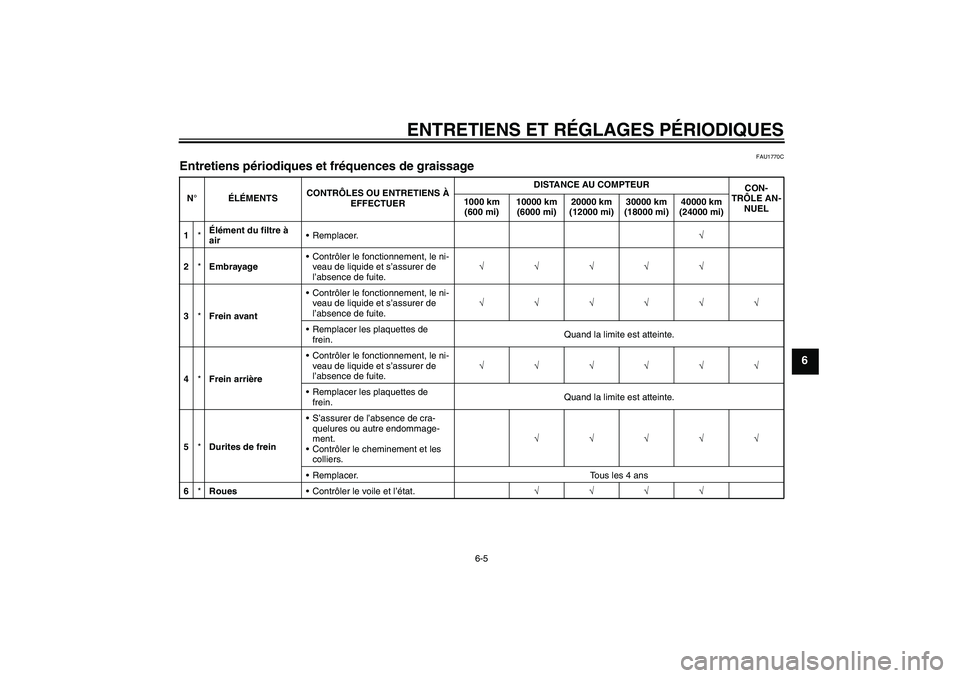

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770C
Entretiens périodiques et fréquences de graissage N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Élément du filtre à
airRemplacer.√
2*EmbrayageContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√
3*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
Contrôler le cheminement et les
colliers.√√√√√
Remplacer. Tous les 4 ans
6*RouesContrôler le voile et l’état.√√√√
U2S3F2F0.book Page 5 Monday, September 20, 2010 9:23 AM

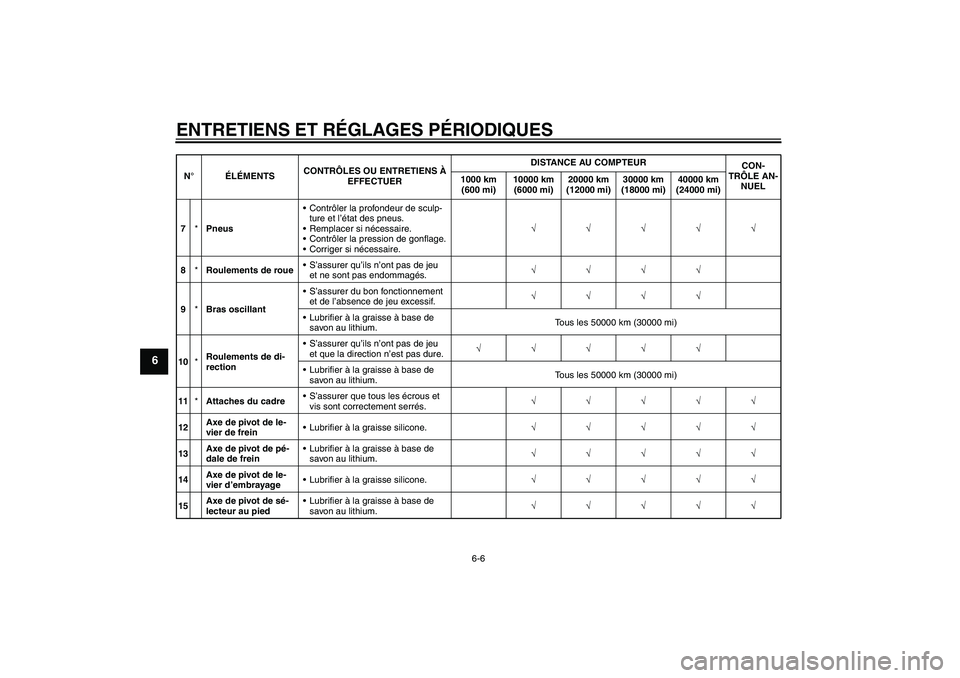

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
7*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
8*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
9*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
10*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
11*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
12Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
13Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
14Axe de pivot de le-
vier d’embrayageLubrifier à la graisse silicone.√√√√√
15Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3F2F0.book Page 6 Monday, September 20, 2010 9:23 AM

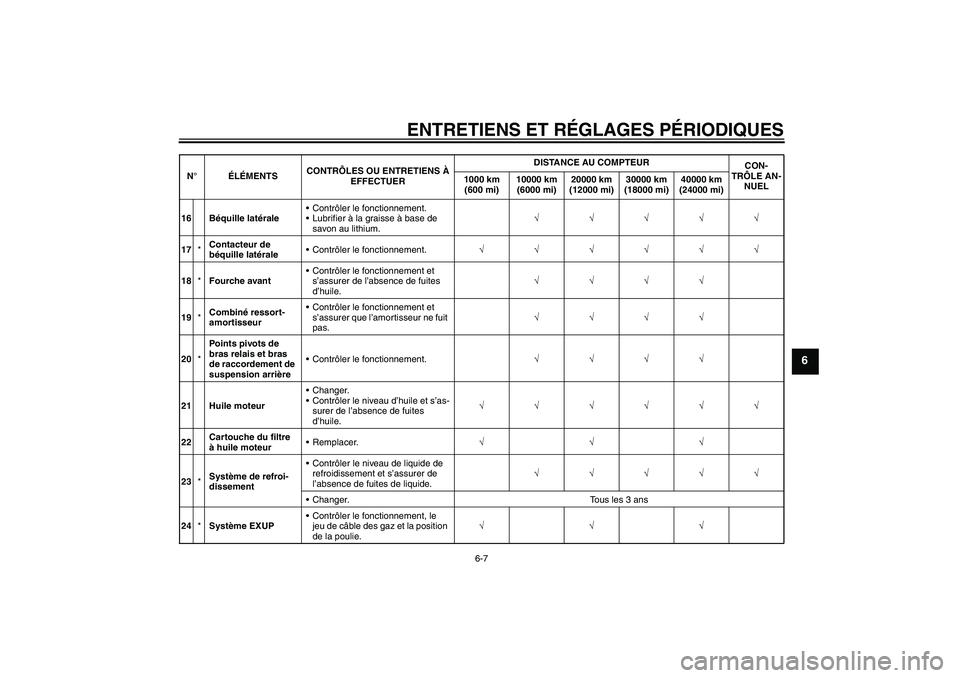

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
16 Béquille latéraleContrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium.√√√√√
17*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
18*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
19*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
20*Points pivots de
bras relais et bras
de raccordement de
suspension arrièreContrôler le fonctionnement.√√√√
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
22Cartouche du filtre
à huile moteurRemplacer.√√√
23*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
24*Système EXUPContrôler le fonctionnement, le
jeu de câble des gaz et la position
de la poulie.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3F2F0.book Page 7 Monday, September 20, 2010 9:23 AM

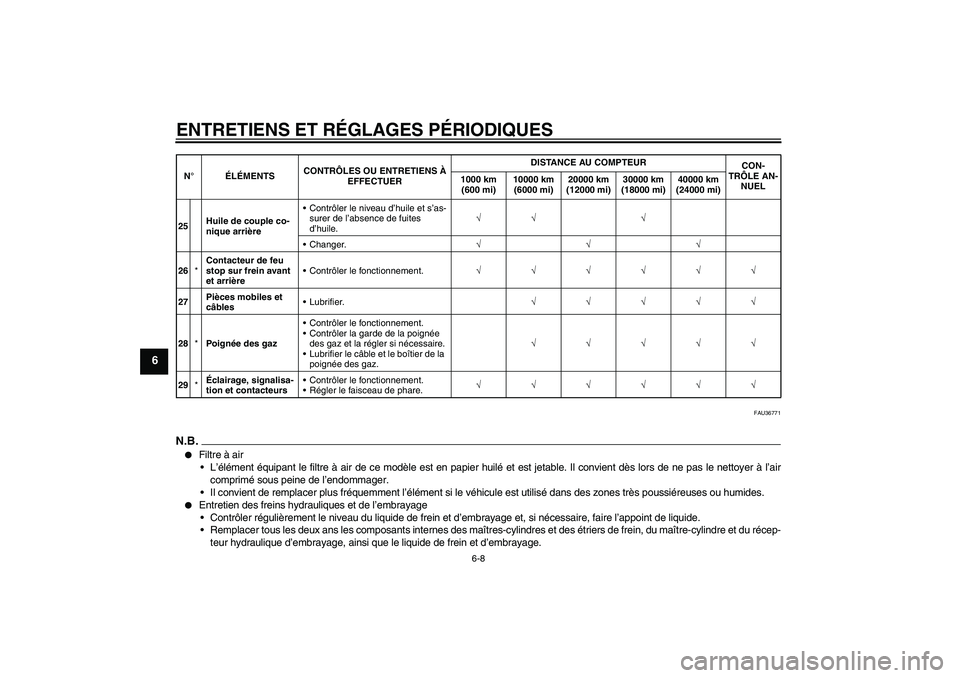

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU36771
N.B.

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
25Huile de couple co-
nique arrièreContrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√ √
Changer.√√√
26*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
27Pièces mobiles et
câblesLubrifier.√√√√√
28*Poignée des gazContrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√
29*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3F2F0.book Page 8 Monday, September 20, 2010 9:23 AM

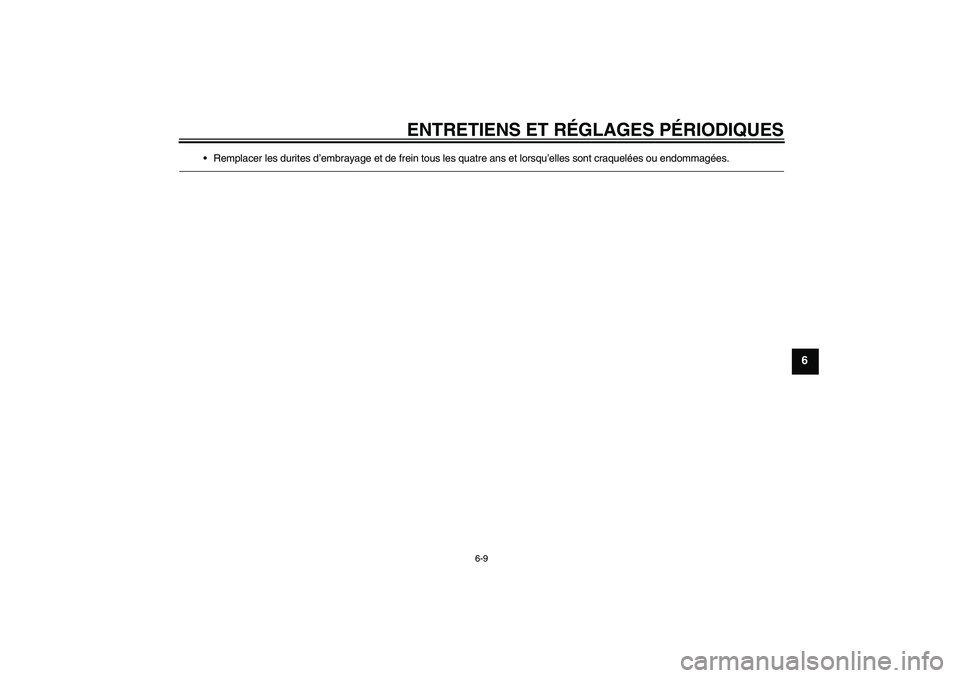

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2S3F2F0.book Page 9 Monday, September 20, 2010 9:23 AM

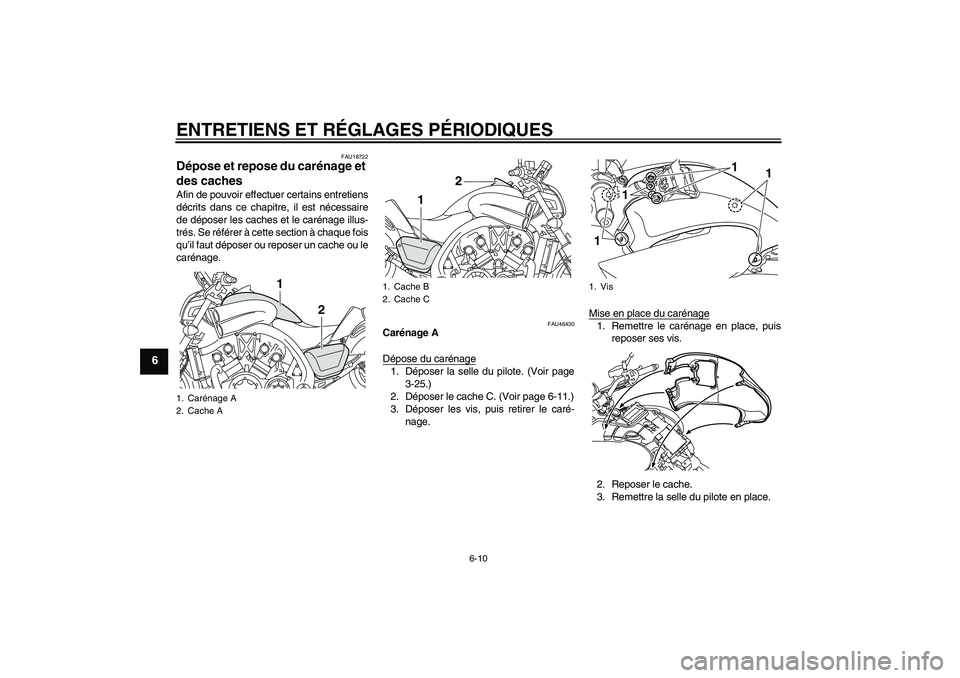

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
FAU18722
Dépose et repose du carénage et
des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches et le carénage illus-
trés. Se référer à cette section à chaque fois
qu’il faut déposer ou reposer un cache ou le
carénage.
FAU46430
Carénage A
Dépose du carénage1. Déposer la selle du pilote. (Voir page
3-25.)
2. Déposer le cache C. (Voir page 6-11.)
3. Déposer les vis, puis retirer le caré-
nage.Mise en place du carénage
1. Remettre le carénage en place, puis
reposer ses vis.
2. Reposer le cache.
3. Remettre la selle du pilote en place.
1. Carénage A
2. Cache A
1
2
1. Cache B
2. Cache C
1
2
1. Vis11 1
1
