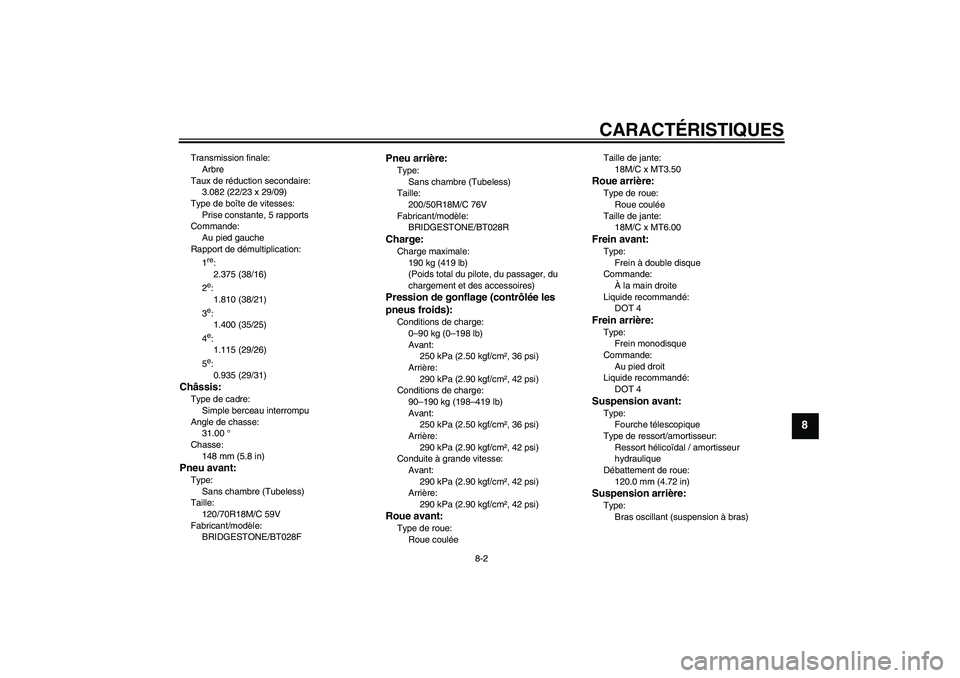

CARACTÉRISTIQUES
8-2
8
Transmission finale:
Arbre
Taux de réduction secondaire:
3.082 (22/23 x 29/09)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
2.375 (38/16)
2e:
1.810 (38/21)
3e:
1.400 (35/25)
4e:
1.115 (29/26)
5e:
0.935 (29/31)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
31.00 °
Chasse:
148 mm (5.8 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70R18M/C 59V
Fabricant/modèle:
BRIDGESTONE/BT028F
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
200/50R18M/C 76V
Fabricant/modèle:
BRIDGESTONE/BT028RCharge:Charge maximale:
190 kg (419 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge:
90–190 kg (198–419 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
290 kPa (2.90 kgf/cm², 42 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:
Roue couléeTaille de jante:
18M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
18M/C x MT6.00Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
U2S3F2F0.book Page 2 Monday, September 20, 2010 9:23 AM

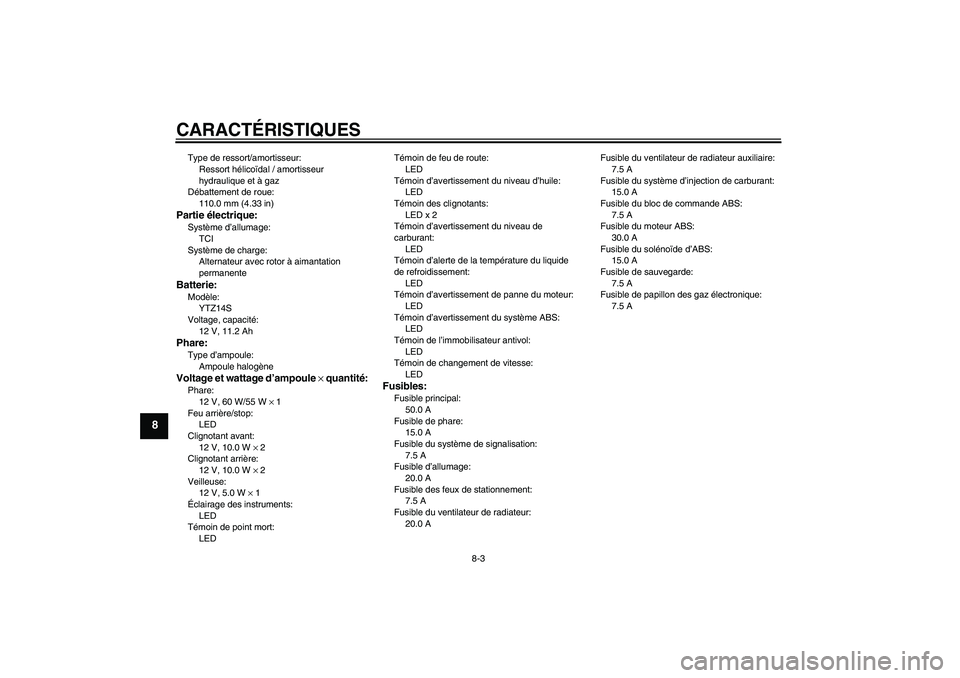

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTZ14S
Voltage, capacité:
12 V, 11.2 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LEDTémoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED x 2
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
20.0 A
Fusible des feux de stationnement:
7.5 A
Fusible du ventilateur de radiateur:
20.0 AFusible du ventilateur de radiateur auxiliaire:
7.5 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électronique:
7.5 A
U2S3F2F0.book Page 3 Monday, September 20, 2010 9:23 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48611
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-25.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
U2S3F2F0.book Page 1 Monday, September 20, 2010 9:23 AM

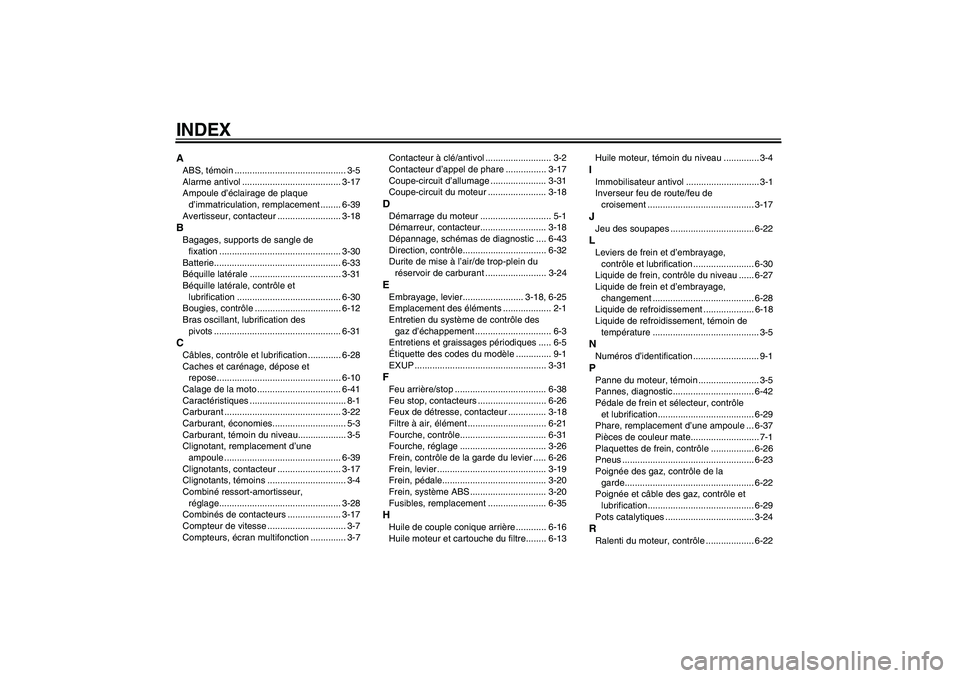

INDEXAABS, témoin ............................................ 3-5
Alarme antivol ....................................... 3-17
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-39
Avertisseur, contacteur ......................... 3-18BBagages, supports de sangle de
fixation ................................................ 3-30
Batterie.................................................. 6-33
Béquille latérale .................................... 3-31
Béquille latérale, contrôle et
lubrification ......................................... 6-30
Bougies, contrôle .................................. 6-12
Bras oscillant, lubrification des
pivots .................................................. 6-31CCâbles, contrôle et lubrification ............. 6-28
Caches et carénage, dépose et
repose................................................. 6-10
Calage de la moto ................................. 6-41
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-22
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-5
Clignotant, remplacement d’une
ampoule .............................................. 6-39
Clignotants, contacteur ......................... 3-17
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-28
Combinés de contacteurs ..................... 3-17
Compteur de vitesse ............................... 3-7
Compteurs, écran multifonction .............. 3-7Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-17
Coupe-circuit d’allumage ...................... 3-31
Coupe-circuit du moteur ....................... 3-18
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-18
Dépannage, schémas de diagnostic .... 6-43
Direction, contrôle................................. 6-32
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-24EEmbrayage, levier........................ 3-18, 6-25
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement .............................. 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle .............. 9-1
EXUP .................................................... 3-31FFeu arrière/stop .................................... 6-38
Feu stop, contacteurs ........................... 6-26
Feux de détresse, contacteur ............... 3-18
Filtre à air, élément ............................... 6-21
Fourche, contrôle.................................. 6-31
Fourche, réglage .................................. 3-26
Frein, contrôle de la garde du levier ..... 6-26
Frein, levier ........................................... 3-19
Frein, pédale......................................... 3-20
Frein, système ABS .............................. 3-20
Fusibles, remplacement ....................... 6-35HHuile de couple conique arrière ............ 6-16
Huile moteur et cartouche du filtre........ 6-13Huile moteur, témoin du niveau .............. 3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-17JJeu des soupapes ................................. 6-22LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-30
Liquide de frein, contrôle du niveau ...... 6-27
Liquide de frein et d’embrayage,
changement ........................................ 6-28
Liquide de refroidissement .................... 6-18
Liquide de refroidissement, témoin de
température .......................................... 3-5NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-5
Pannes, diagnostic ................................ 6-42
Pédale de frein et sélecteur, contrôle
et lubrification...................................... 6-29
Phare, remplacement d’une ampoule ... 6-37
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-26
Pneus .................................................... 6-23
Poignée des gaz, contrôle de la
garde................................................... 6-22
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-29
Pots catalytiques ................................... 3-24RRalenti du moteur, contrôle ................... 6-22
U2S3F2F0.book Page 1 Monday, September 20, 2010 9:23 AM

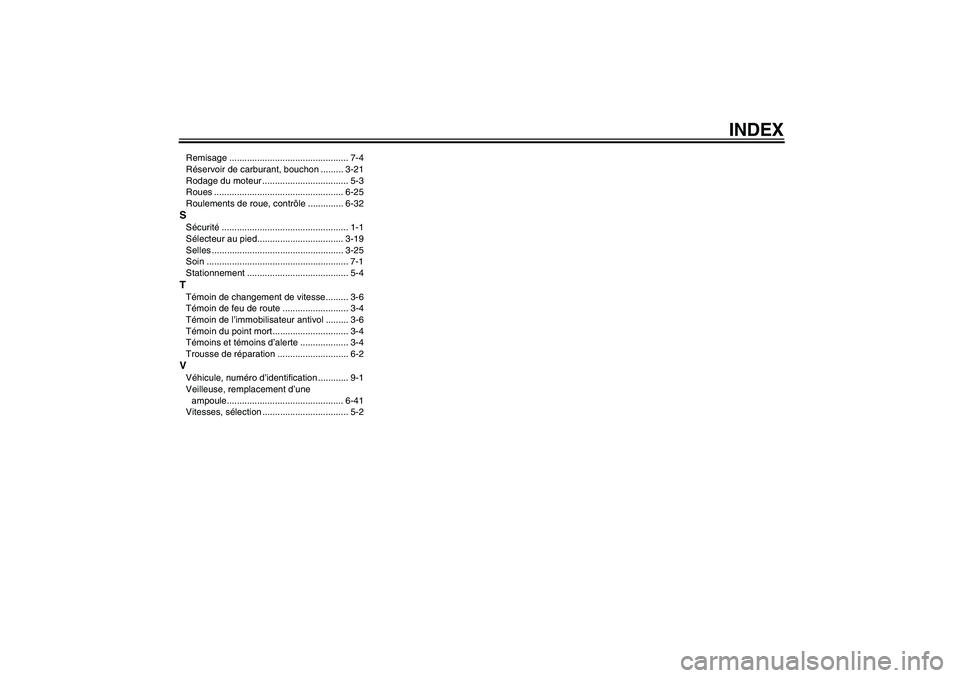

INDEX
Remisage ............................................... 7-4
Réservoir de carburant, bouchon ......... 3-21
Rodage du moteur .................................. 5-3
Roues ................................................... 6-25
Roulements de roue, contrôle .............. 6-32SSécurité.................................................. 1-1
Sélecteur au pied.................................. 3-19
Selles .................................................... 3-25
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de changement de vitesse......... 3-6
Témoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-6
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-41
Vitesses, sélection .................................. 5-2
U2S3F2F0.book Page 2 Monday, September 20, 2010 9:23 AM
