2011 YAMAHA VMAX Manual de utilização (in Portuguese)

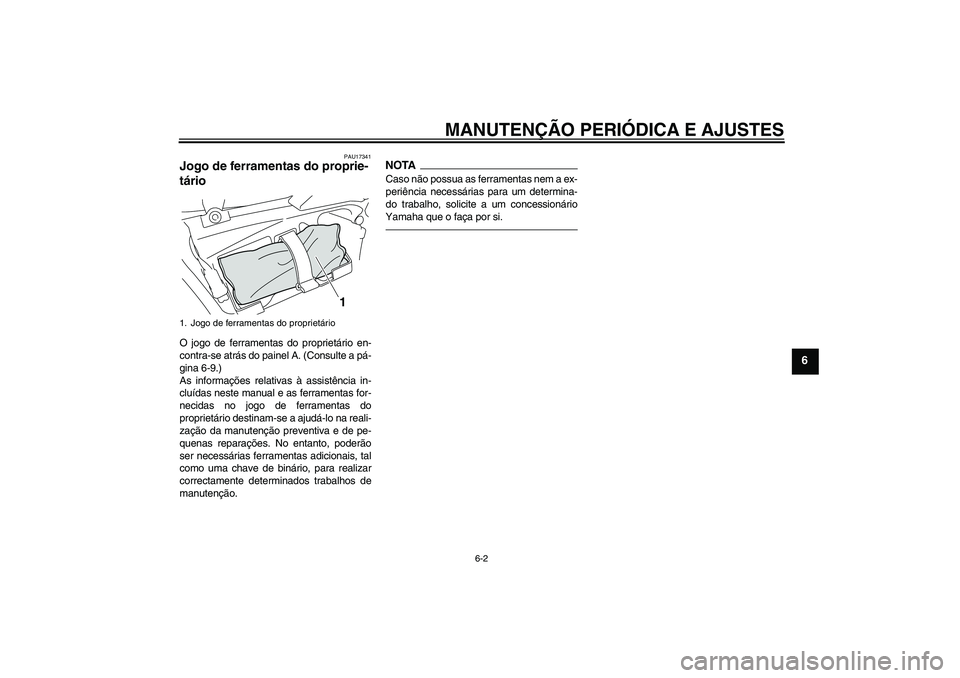

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17341
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se atrás do painel A. (Consulte a pá-
gina 6-9.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietário
1
U2S3P2P0.book Page 2 Tuesday, September 21, 2010 4:09 PM

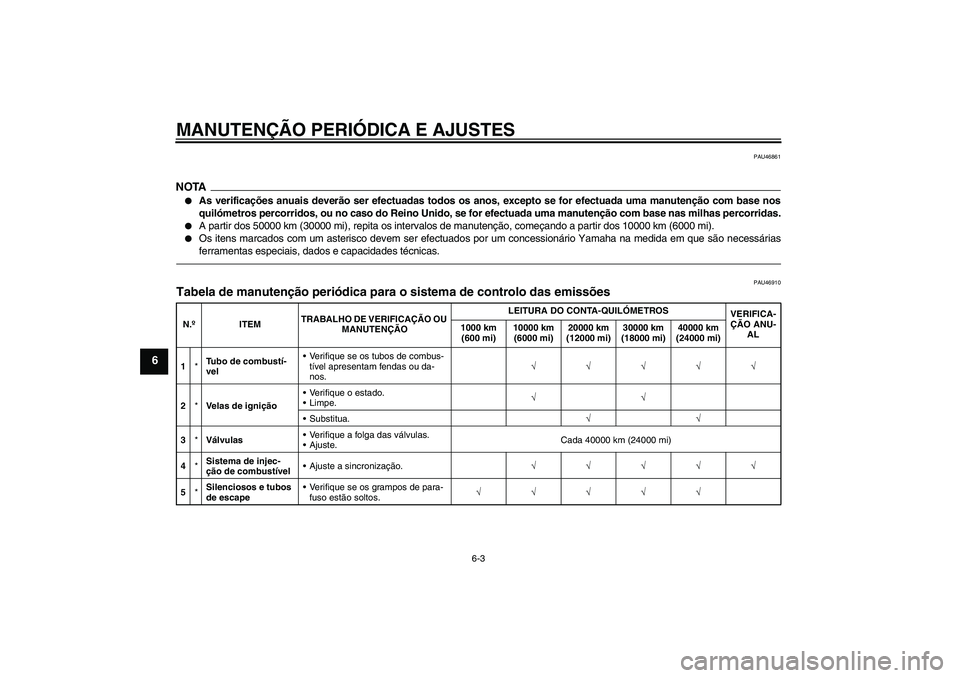

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46861
NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2*Velas de igniçãoVerifique o estado.
Limpe.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.Cada 40000 km (24000 mi)
4*Sistema de injec-
ção de combustívelAjuste a sincronização.√√√√√
5*Silenciosos e tubos
de escapeVerifique se os grampos de para-
fuso estão soltos.√√√√√
U2S3P2P0.book Page 3 Tuesday, September 21, 2010 4:09 PM

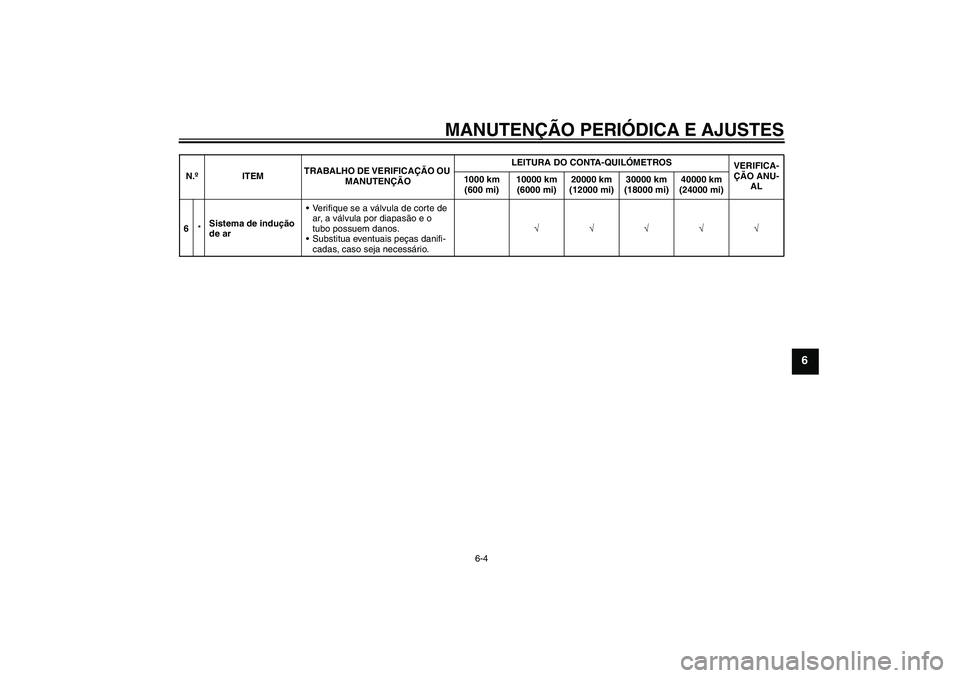

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
6*Sistema de indução
de arVerifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Substitua eventuais peças danifi-
cadas, caso seja necessário.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3P2P0.book Page 4 Tuesday, September 21, 2010 4:09 PM

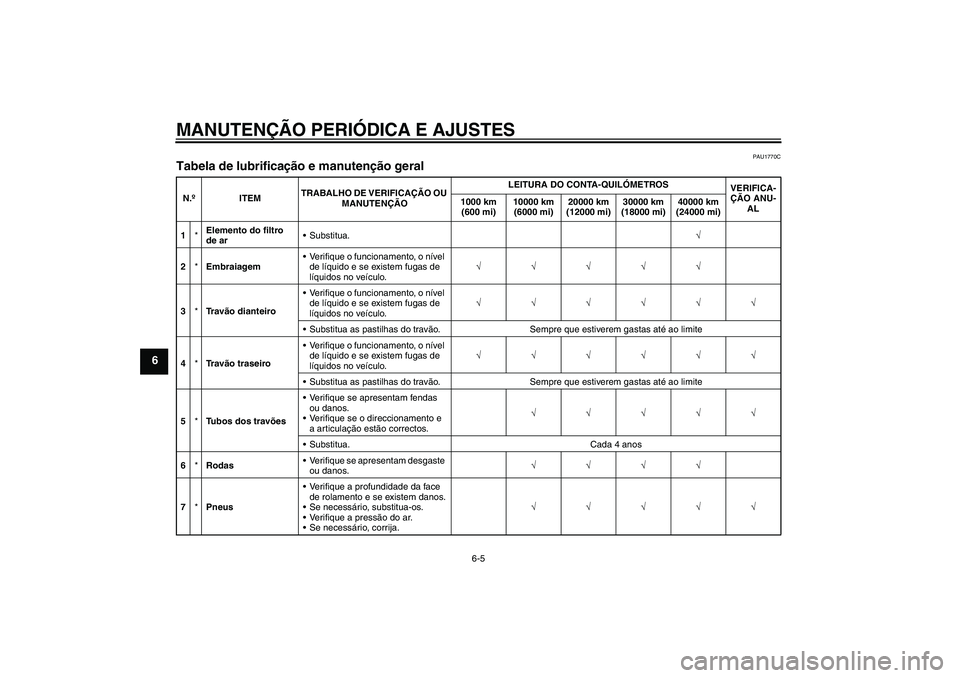

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770C
Tabela de lubrificação e manutenção geral N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Elemento do filtro
de arSubstitua.√
2*EmbraiagemVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√
3*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Tr a vão traseiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Tubos dos travõesVerifique se apresentam fendas
ou danos.
Verifique se o direccionamento e
a articulação estão correctos.√√√√√
Substitua. Cada 4 anos
6*RodasVerifique se apresentam desgaste
ou danos.√√√√
7*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
U2S3P2P0.book Page 5 Tuesday, September 21, 2010 4:09 PM

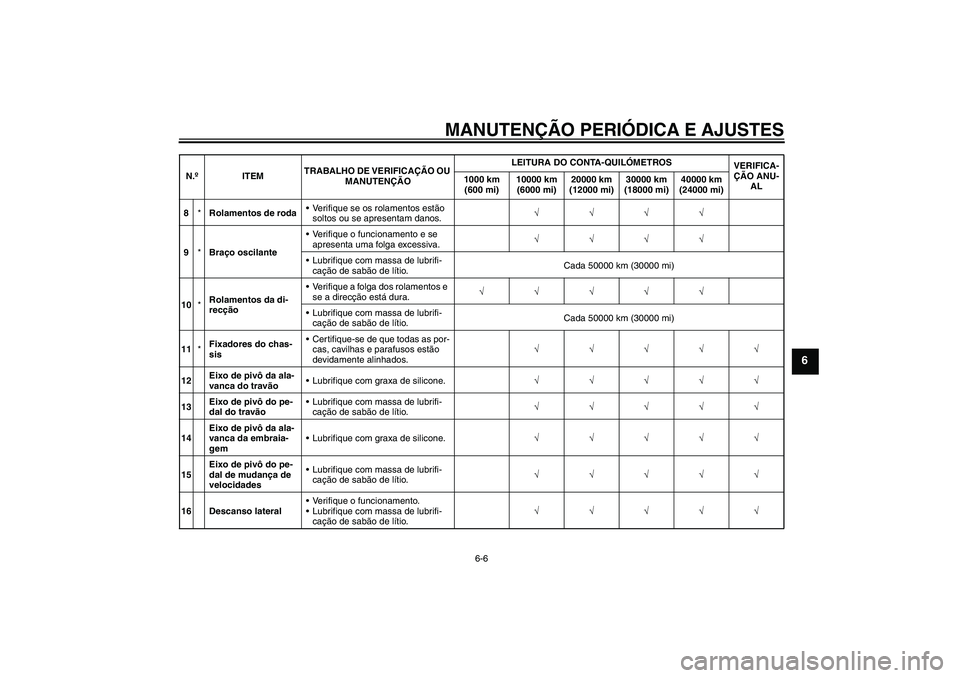

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
8*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
9*Braço oscilanteVerifique o funcionamento e se
apresenta uma folga excessiva.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
11*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
12Eixo de pivô da ala-
vanca do travãoLubrifique com graxa de silicone.√√√√√
13Eixo de pivô do pe-
dal do travãoLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
14Eixo de pivô da ala-
vanca da embraia-
gemLubrifique com graxa de silicone.√√√√√
15Eixo de pivô do pe-
dal de mudança de
velocidadesLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
16 Descanso lateralVerifique o funcionamento.
Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3P2P0.book Page 6 Tuesday, September 21, 2010 4:09 PM

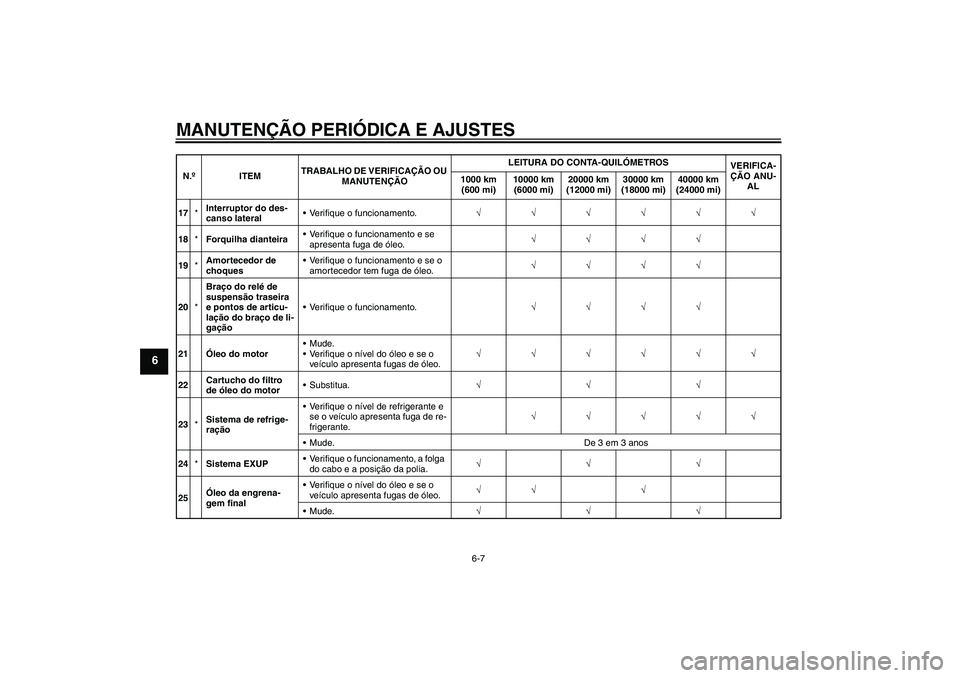

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
17*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
18*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
19*Amortecedor de
choquesVerifique o funcionamento e se o
amortecedor tem fuga de óleo.√√√√
20*Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de li-
gaçãoVerifique o funcionamento.√√√√
21Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
22Cartucho do filtro
de óleo do motorSubstitua.√√√
23*Sistema de refrige-
raçãoVerifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
Mude. De 3 em 3 anos
24*Sistema EXUPVerifique o funcionamento, a folga
do cabo e a posição da polia.√√√
25Óleo da engrena-
gem finalVerifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√ √
Mude.√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3P2P0.book Page 7 Tuesday, September 21, 2010 4:09 PM

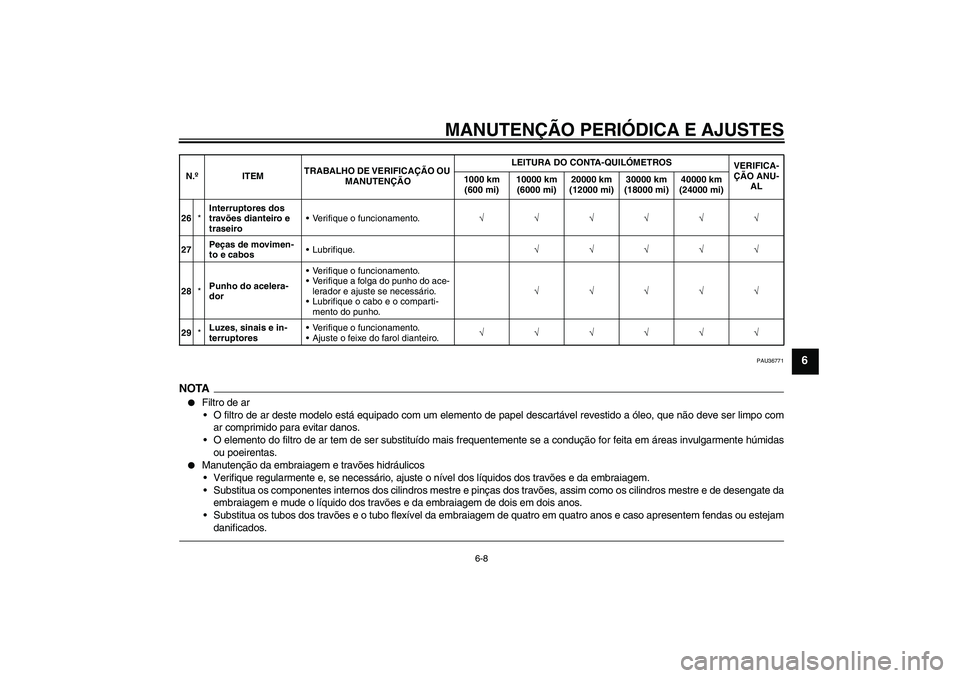

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU36771
NOTA

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.


Manutenção da embraiagem e travões hidráulicos
Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da
embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejam
danificados.
26*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
27Peças de movimen-
to e cabosLubrifique.√√√√√
28*Punho do acelera-
dorVerifique o funcionamento.
Verifique a folga do punho do ace-
lerador e ajuste se necessário.
Lubrifique o cabo e o comparti-
mento do punho.√√√√√
29*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3P2P0.book Page 8 Tuesday, September 21, 2010 4:09 PM

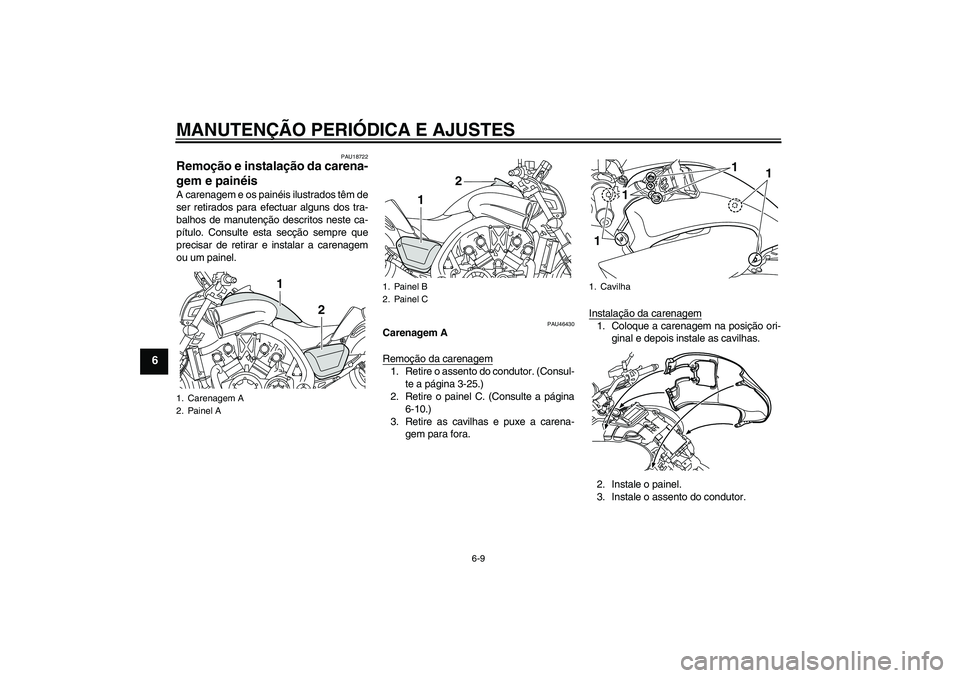

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18722
Remoção e instalação da carena-
gem e painéis A carenagem e os painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar a carenagem
ou um painel.
PAU46430
Carenagem A
Remoção da carenagem1. Retire o assento do condutor. (Consul-
te a página 3-25.)
2. Retire o painel C. (Consulte a página
6-10.)
3. Retire as cavilhas e puxe a carena-
gem para fora.Instalação da carenagem
1. Coloque a carenagem na posição ori-
ginal e depois instale as cavilhas.
2. Instale o painel.
3. Instale o assento do condutor.
1. Carenagem A
2. Painel A
1
2
1. Painel B
2. Painel C
1
2
1. Cavilha11 1
1
