2011 YAMAHA VMAX Manual de utilização (in Portuguese)

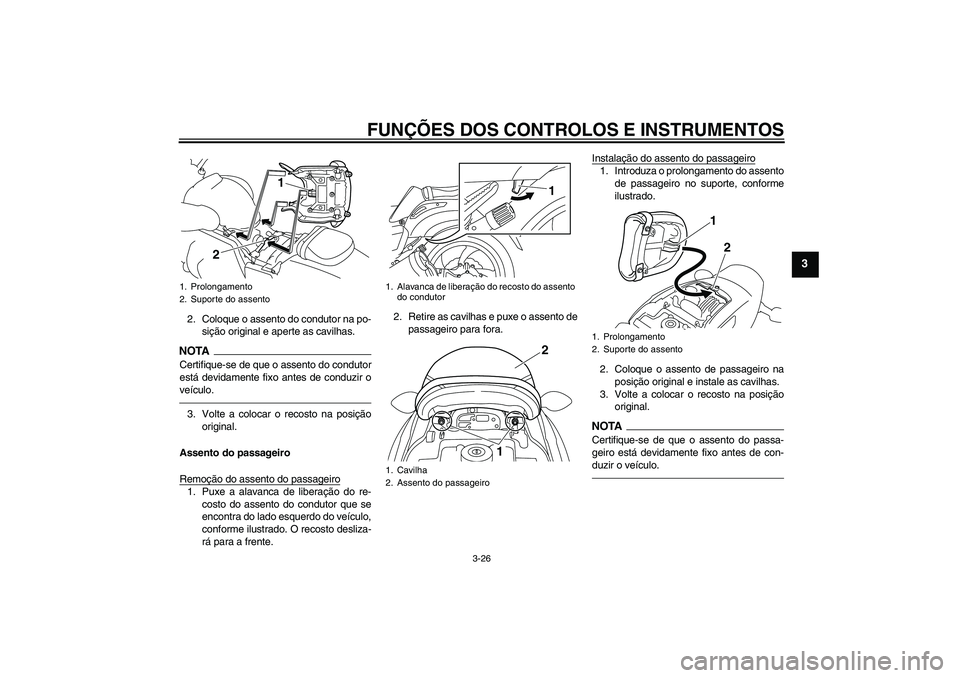

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
2. Coloque o assento do condutor na po-
sição original e aperte as cavilhas.NOTA
Certifique-se de que o assento do condutor
está devidamente fixo antes de conduzir o
veículo.3. Volte a colocar o recosto na posição
original.
Assento do passageiro
Remoção do assento do passageiro1. Puxe a alavanca de liberação do re-
costo do assento do condutor que se
encontra do lado esquerdo do veículo,
conforme ilustrado. O recosto desliza-
rá para a frente.2. Retire as cavilhas e puxe o assento de
passageiro para fora.Instalação do assento do passageiro
1. Introduza o prolongamento do assento
de passageiro no suporte, conforme
ilustrado.
2. Coloque o assento de passageiro na
posição original e instale as cavilhas.
3. Volte a colocar o recosto na posição
original.NOTACertifique-se de que o assento do passa-
geiro está devidamente fixo antes de con-
duzir o veículo.
1. Prolongamento
2. Suporte do assento
1
2
1. Alavanca de liberação do recosto do assento
do condutor
1. Cavilha
2. Assento do passageiro
12
1
1. Prolongamento
2. Suporte do assento
1
2
U2S3P2P0.book Page 26 Tuesday, September 21, 2010 4:09 PM

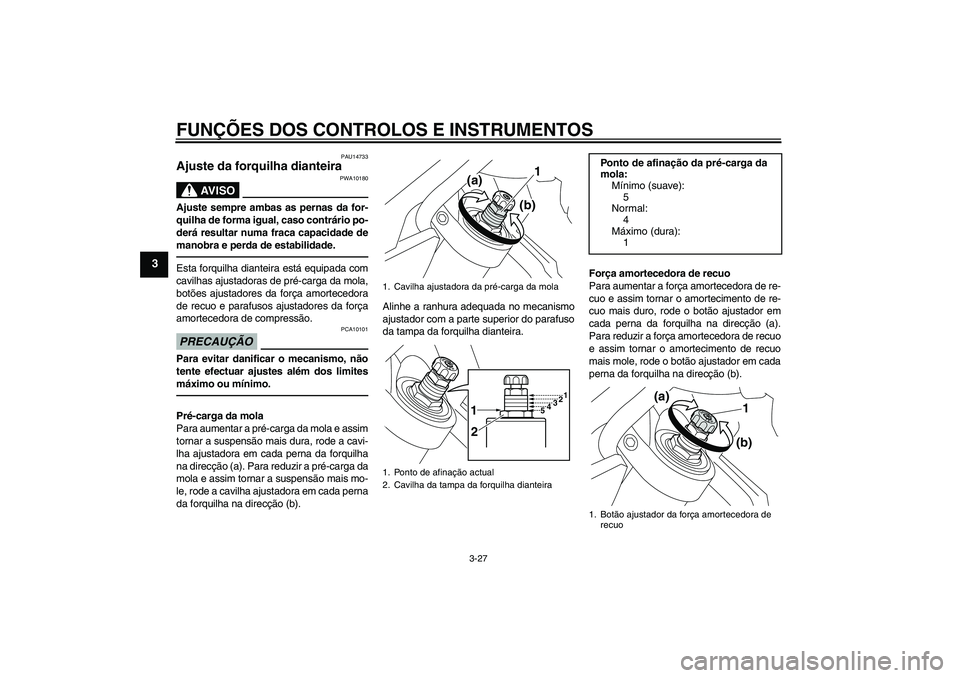

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-27
3
PAU14733
Ajuste da forquilha dianteira
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
botões ajustadores da força amortecedora
de recuo e parafusos ajustadores da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafuso
da tampa da forquilha dianteira.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador em
cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o botão ajustador em cada
perna da forquilha na direcção (b).
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteira
(a)
(b)
154321
2 1
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
5
Normal:
4
Máximo (dura):
11. Botão ajustador da força amortecedora de
recuo
(a)
(b)1
U2S3P2P0.book Page 27 Tuesday, September 21, 2010 4:09 PM

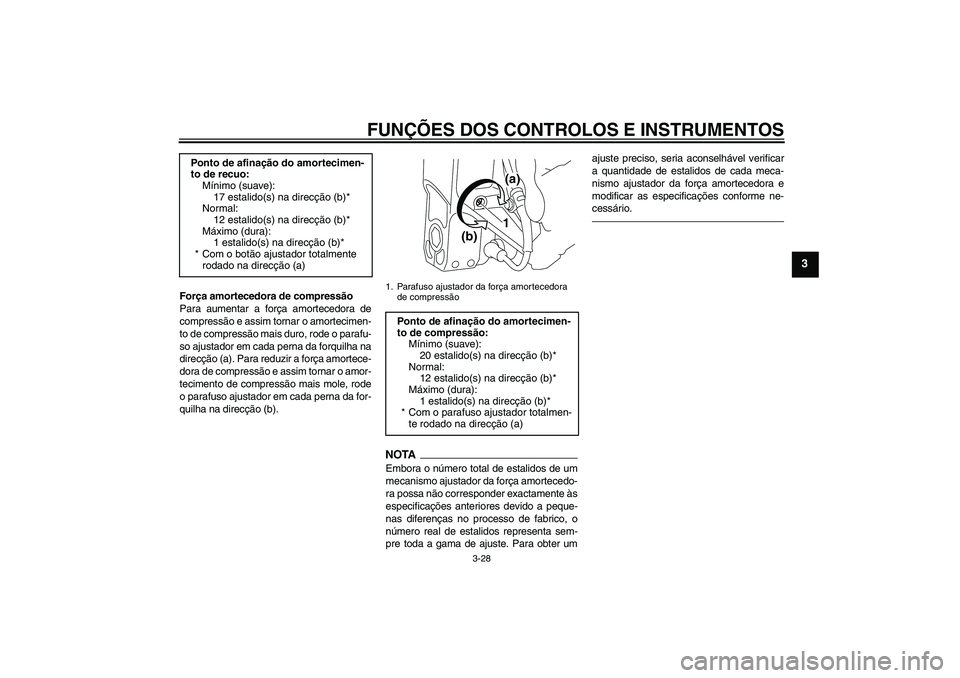

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-28
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-
tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção (b).
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter umajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
17 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
20 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1
(b)(a)
U2S3P2P0.book Page 28 Tuesday, September 21, 2010 4:09 PM

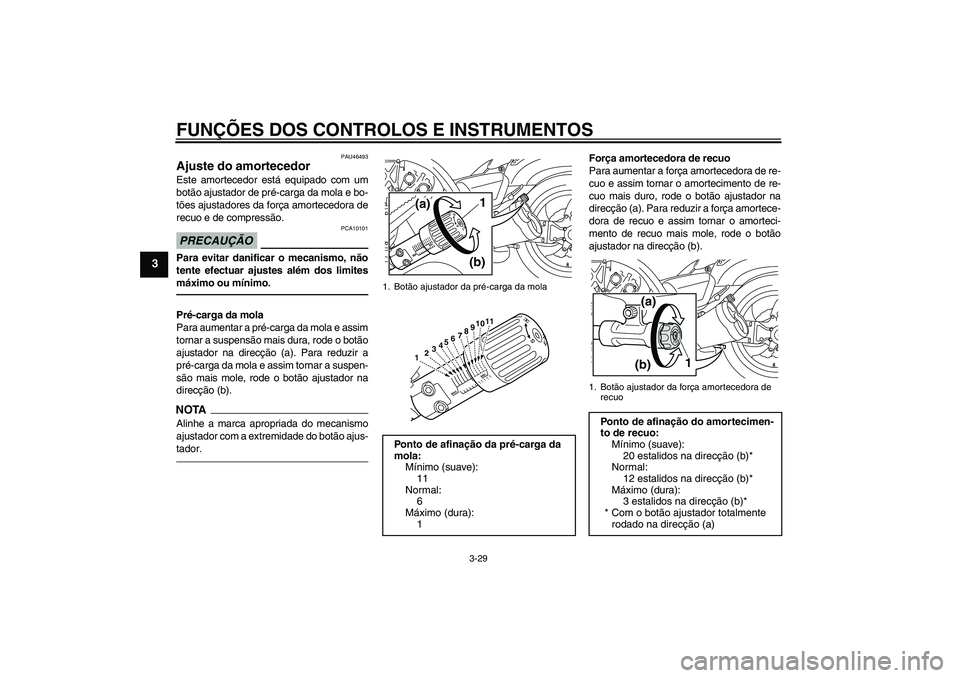

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-29
3
PAU46493
Ajuste do amortecedor Este amortecedor está equipado com um
botão ajustador de pré-carga da mola e bo-
tões ajustadores da força amortecedora de
recuo e de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o botão
ajustador na direcção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o botão ajustador na
direcção (b).NOTAAlinhe a marca apropriada do mecanismo
ajustador com a extremidade do botão ajus-
tador.
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
1. Botão ajustador da pré-carga da molaPonto de afinação da pré-carga da
mola:
Mínimo (suave):
11
Normal:
6
Máximo (dura):
1
(a)
(b)
1
5
4
3
2
1
11
67
10
9
8
1. Botão ajustador da força amortecedora de
recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
20 estalidos na direcção (b)*
Normal:
12 estalidos na direcção (b)*
Máximo (dura):
3 estalidos na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
(b)(a)
1
U2S3P2P0.book Page 29 Tuesday, September 21, 2010 4:09 PM

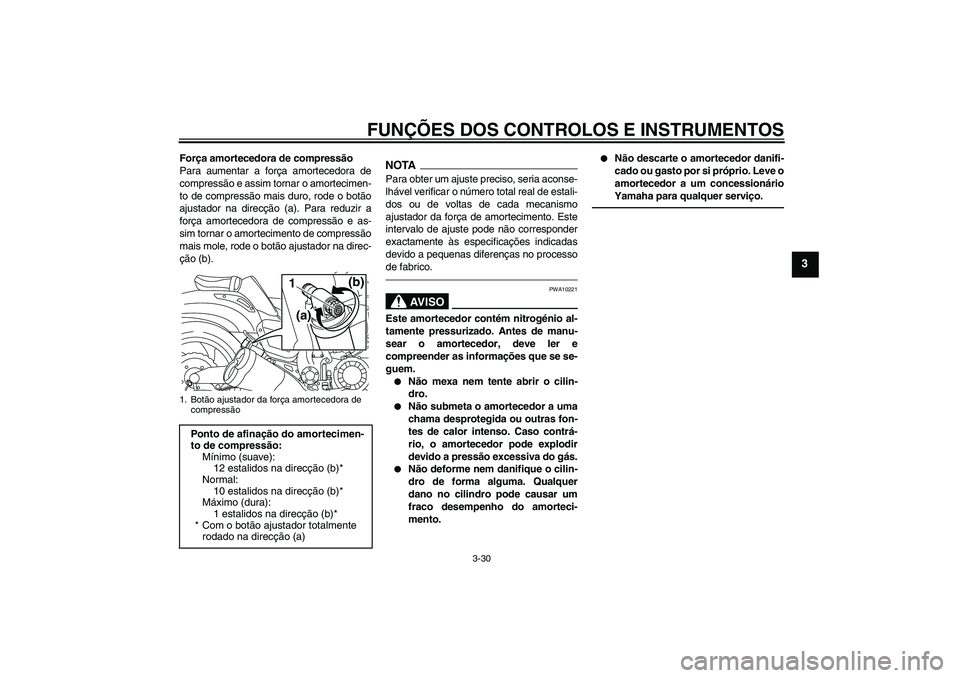

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-30
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o botão
ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o botão ajustador na direc-
ção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Este
intervalo de ajuste pode não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.

Não mexa nem tente abrir o cilin-
dro.


Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.


Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.


Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
1. Botão ajustador da força amortecedora de
compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
12 estalidos na direcção (b)*
Normal:
10 estalidos na direcção (b)*
Máximo (dura):
1 estalidos na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
(b)
(a) 1
U2S3P2P0.book Page 30 Tuesday, September 21, 2010 4:09 PM

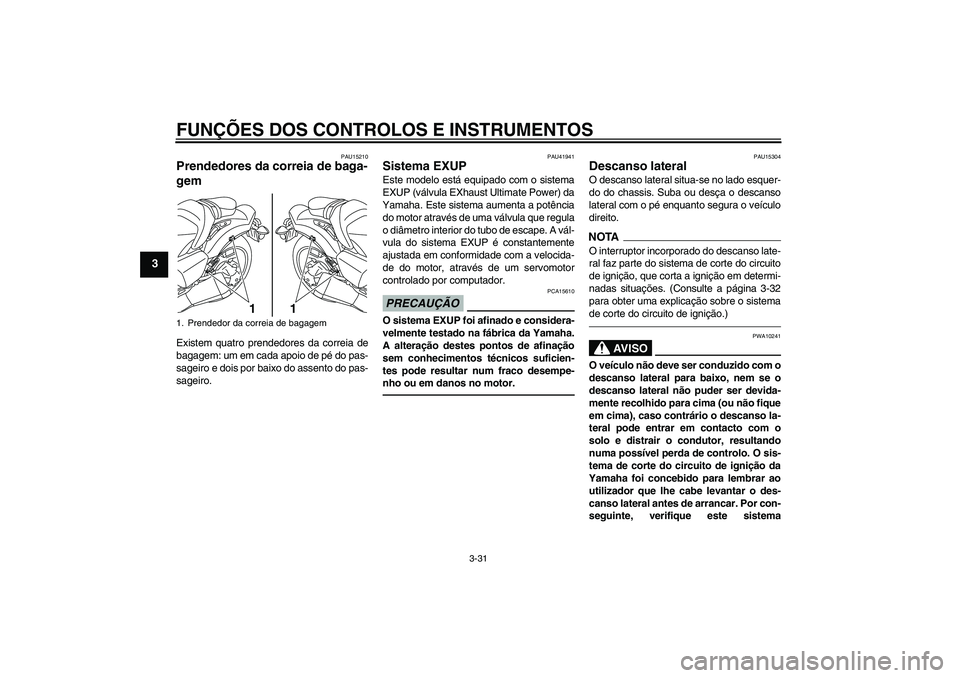

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-31
3
PAU15210
Prendedores da correia de baga-
gem Existem quatro prendedores da correia de
bagagem: um em cada apoio de pé do pas-
sageiro e dois por baixo do assento do pas-
sageiro.
PAU41941
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro interior do tubo de escape. A vál-
vula do sistema EXUP é constantemente
ajustada em conformidade com a velocida-
de do motor, através de um servomotor
controlado por computador.PRECAUÇÃO
PCA15610
O sistema EXUP foi afinado e considera-
velmente testado na fábrica da Yamaha.
A alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-
nho ou em danos no motor.
PAU15304
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a página 3-32
para obter uma explicação sobre o sistema
de corte do circuito de ignição.)
AV I S O
PWA10241
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
1. Prendedor da correia de bagagem
1
1
U2S3P2P0.book Page 31 Tuesday, September 21, 2010 4:09 PM

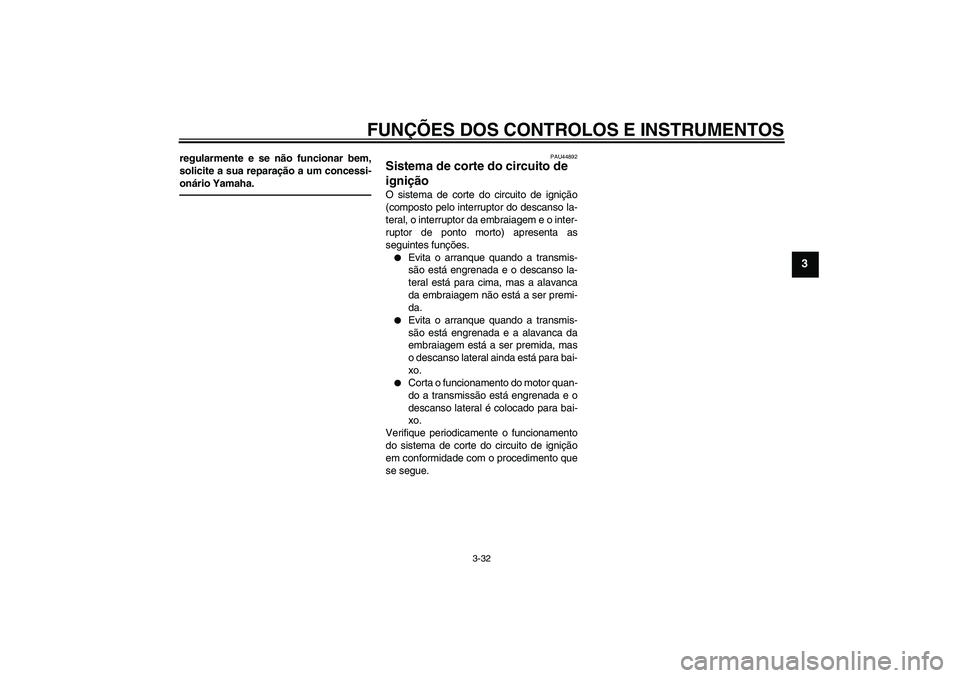

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-32
3
regularmente e se não funcionar bem,
solicite a sua reparação a um concessi-
onário Yamaha.
PAU44892
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
U2S3P2P0.book Page 32 Tuesday, September 21, 2010 4:09 PM

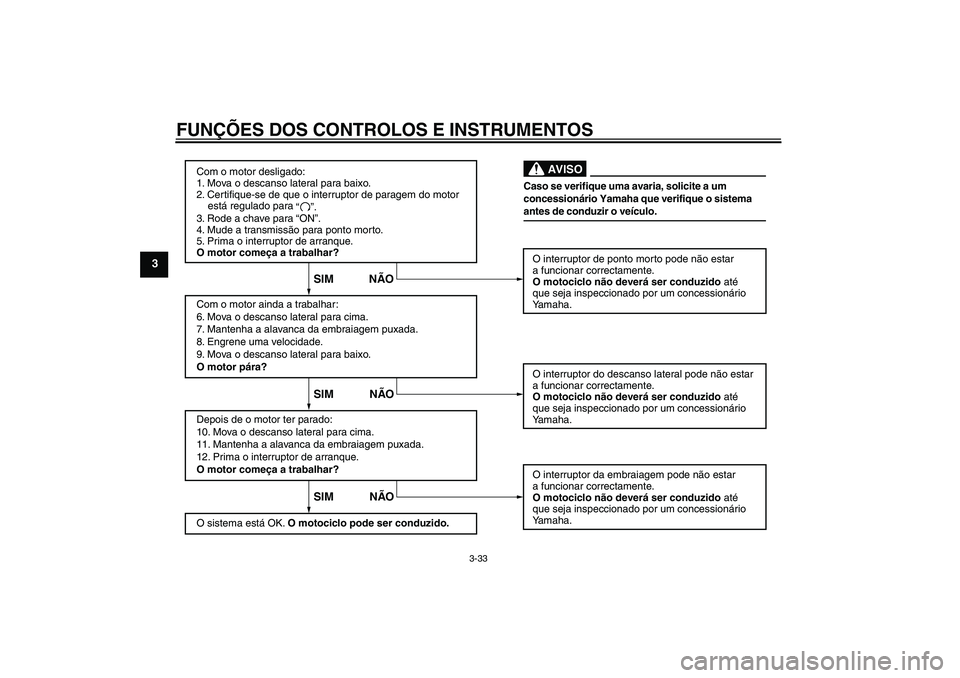

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-33
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido.O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
U2S3P2P0.book Page 33 Tuesday, September 21, 2010 4:09 PM
