2011 YAMAHA VMAX Manual de utilização (in Portuguese)

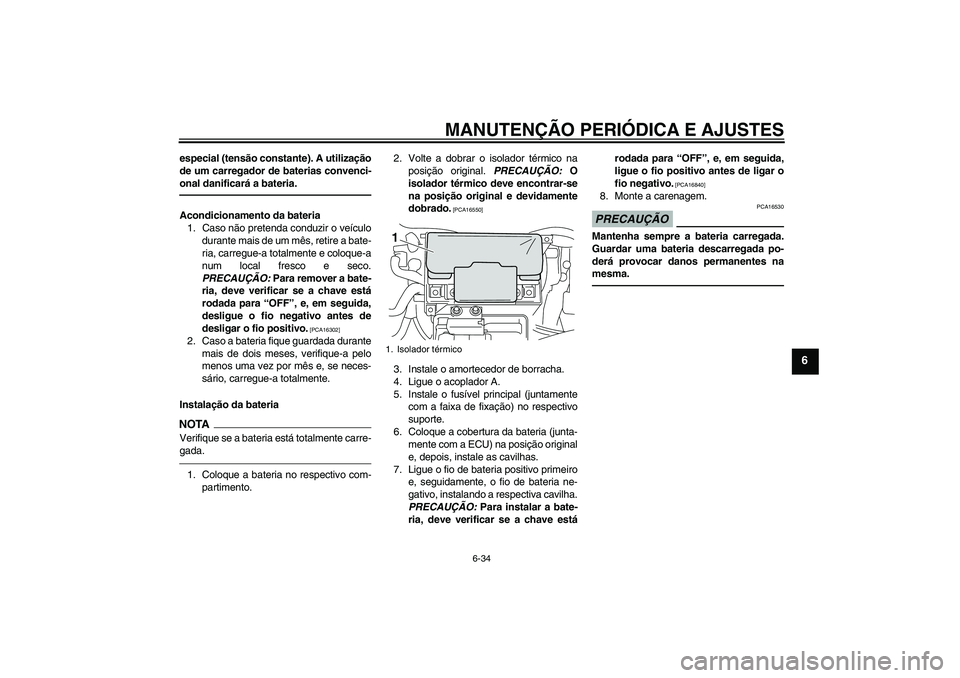

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
Instalação da bateriaNOTAVerifique se a bateria está totalmente carre-
gada.1. Coloque a bateria no respectivo com-
partimento.2. Volte a dobrar o isolador térmico na
posição original. PRECAUÇÃO: O
isolador térmico deve encontrar-se
na posição original e devidamente
dobrado.
[PCA16550]
3. Instale o amortecedor de borracha.
4. Ligue o acoplador A.
5. Instale o fusível principal (juntamente
com a faixa de fixação) no respectivo
suporte.
6. Coloque a cobertura da bateria (junta-
mente com a ECU) na posição original
e, depois, instale as cavilhas.
7. Ligue o fio de bateria positivo primeiro
e, seguidamente, o fio de bateria ne-
gativo, instalando a respectiva cavilha.
PRECAUÇÃO: Para instalar a bate-
ria, deve verificar se a chave estárodada para “OFF”, e, em seguida,
ligue o fio positivo antes de ligar o
fio negativo.
[PCA16840]
8. Monte a carenagem.PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
1. Isolador térmico1
U2S3P2P0.book Page 34 Tuesday, September 21, 2010 4:09 PM

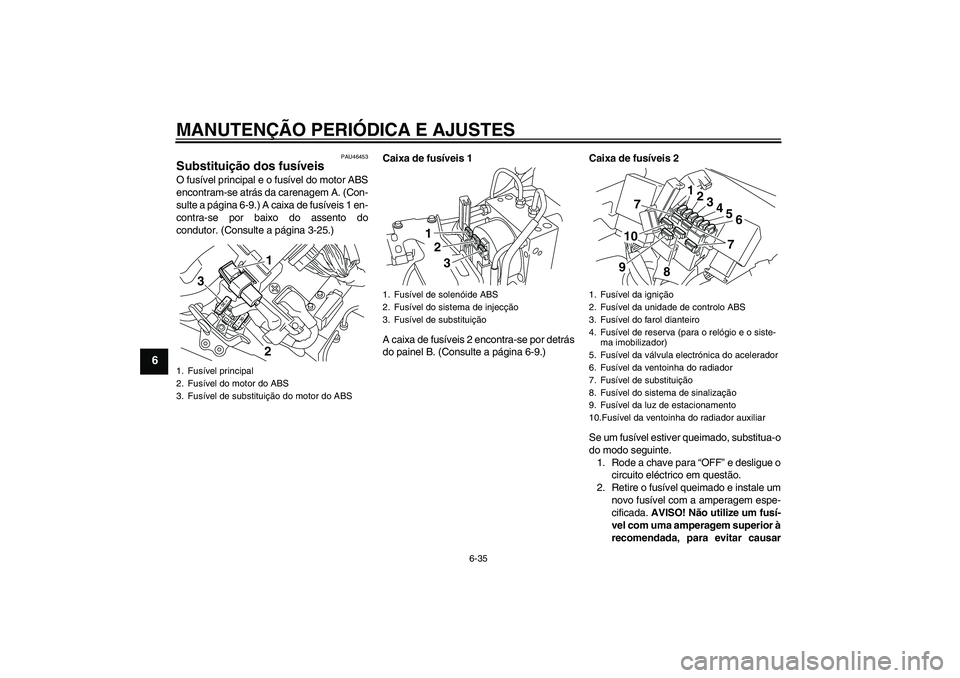

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAU46453
Substituição dos fusíveis O fusível principal e o fusível do motor ABS
encontram-se atrás da carenagem A. (Con-
sulte a página 6-9.) A caixa de fusíveis 1 en-
contra-se por baixo do assento do
condutor. (Consulte a página 3-25.)Caixa de fusíveis 1
A caixa de fusíveis 2 encontra-se por detrás
do painel B. (Consulte a página 6-9.)Caixa de fusíveis 2
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar1. Fusível principal
2. Fusível do motor do ABS
3. Fusível de substituição do motor do ABS
1
3
2
1. Fusível de solenóide ABS
2. Fusível do sistema de injecção
3. Fusível de substituição
123
1. Fusível da ignição
2. Fusível da unidade de controlo ABS
3. Fusível do farol dianteiro
4. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
5. Fusível da válvula electrónica do acelerador
6. Fusível da ventoinha do radiador
7. Fusível de substituição
8. Fusível do sistema de sinalização
9. Fusível da luz de estacionamento
10.Fusível da ventoinha do radiador auxiliar
1
2
3
4
5
6
7
8 107
9
U2S3P2P0.book Page 35 Tuesday, September 21, 2010 4:09 PM

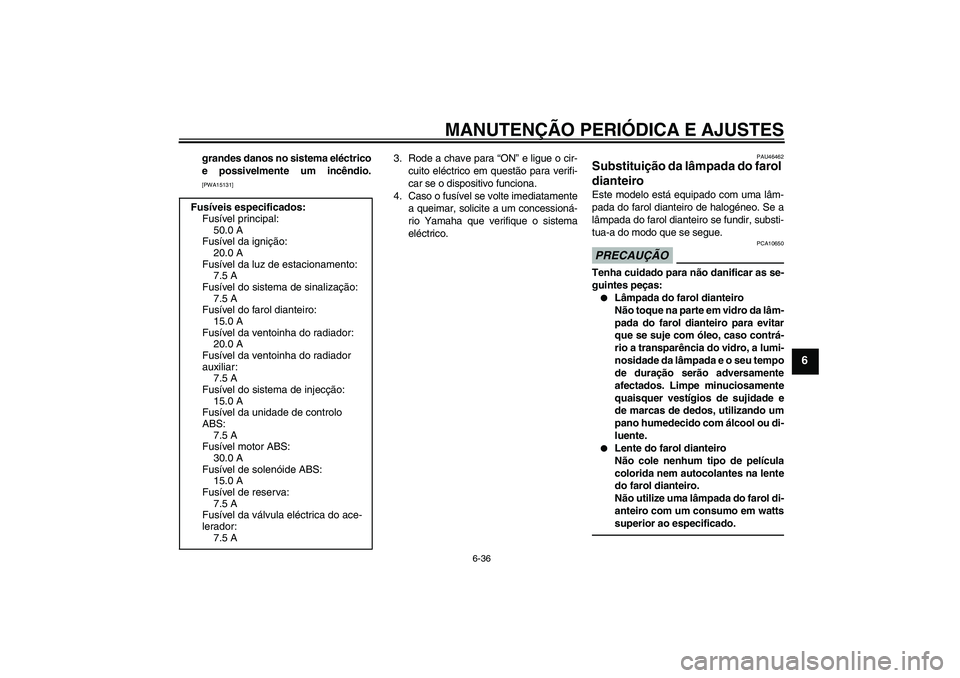

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
grandes danos no sistema eléctrico
e possivelmente um incêndio.[PWA15131]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU46462
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em watts
superior ao especificado.
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível da ignição:
20.0 A
Fusível da luz de estacionamento:
7.5 A
Fusível do sistema de sinalização:
7.5 A
Fusível do farol dianteiro:
15.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível da ventoinha do radiador
auxiliar:
7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo
ABS:
7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível de reser va:
7.5 A
Fusível da válvula eléctrica do ace-
lerador:
7.5 A
U2S3P2P0.book Page 36 Tuesday, September 21, 2010 4:09 PM

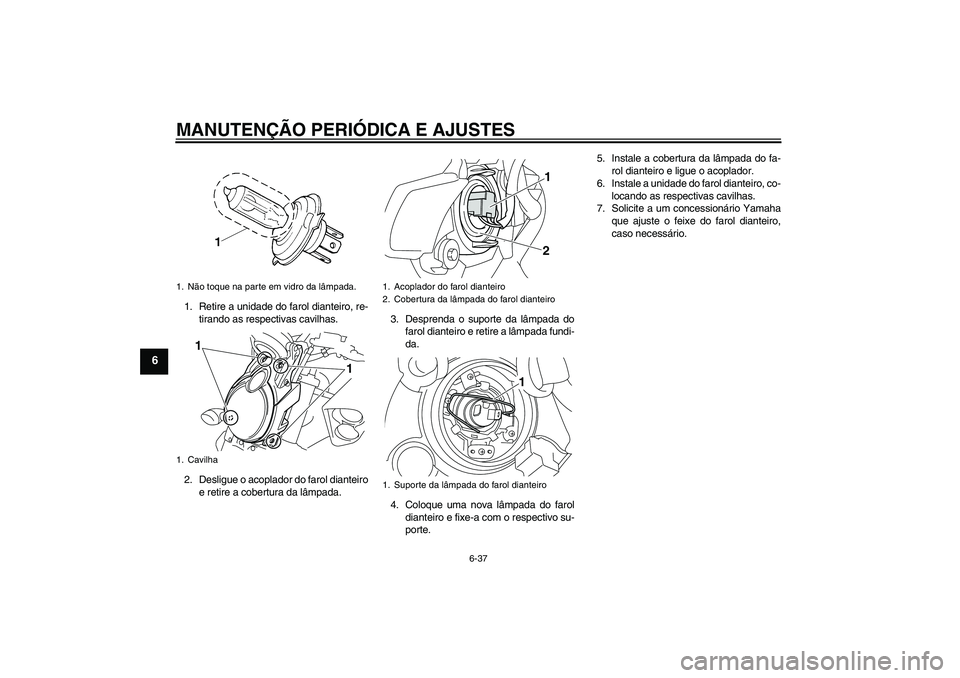

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
1. Retire a unidade do farol dianteiro, re-
tirando as respectivas cavilhas.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1
1
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1
2
1
U2S3P2P0.book Page 37 Tuesday, September 21, 2010 4:09 PM

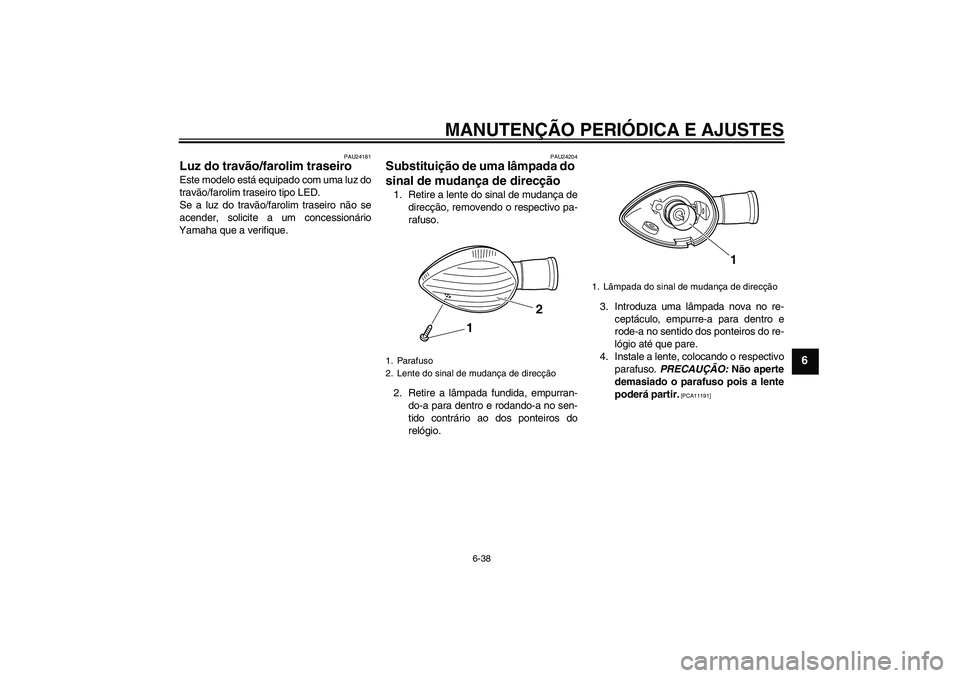

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU24181
Luz do travão/farolim traseiro Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24204
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]
1. Parafuso
2. Lente do sinal de mudança de direcção
1
2
1. Lâmpada do sinal de mudança de direcção
1
U2S3P2P0.book Page 38 Tuesday, September 21, 2010 4:09 PM

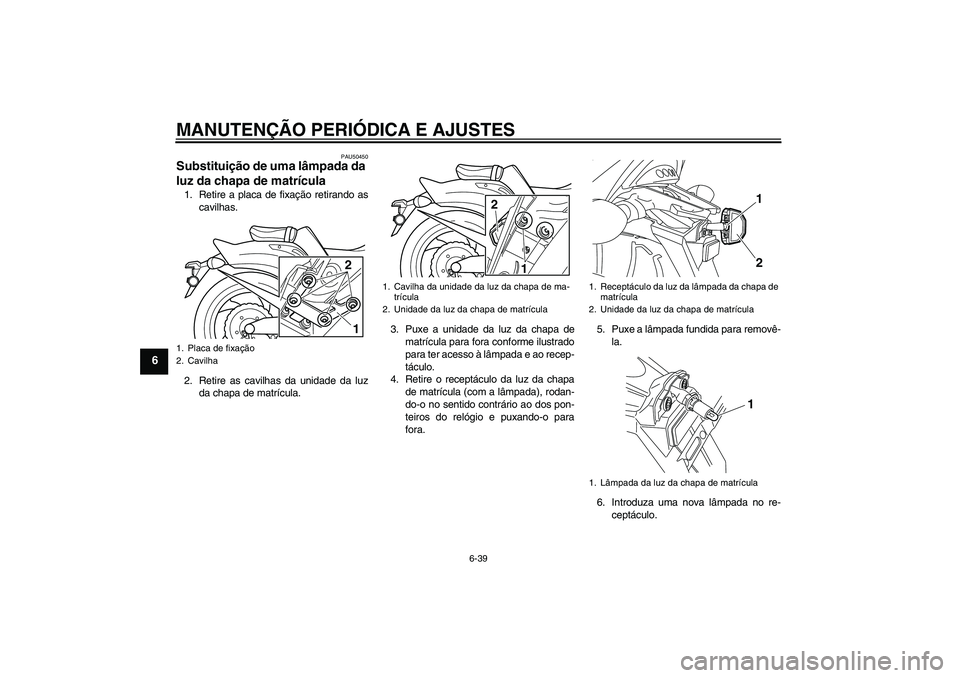

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6
PAU50450
Substituição de uma lâmpada da
luz da chapa de matrícula 1. Retire a placa de fixação retirando as
cavilhas.
2. Retire as cavilhas da unidade da luz
da chapa de matrícula.3. Puxe a unidade da luz da chapa de
matrícula para fora conforme ilustrado
para ter acesso à lâmpada e ao recep-
táculo.
4. Retire o receptáculo da luz da chapa
de matrícula (com a lâmpada), rodan-
do-o no sentido contrário ao dos pon-
teiros do relógio e puxando-o para
fora.5. Puxe a lâmpada fundida para removê-
la.
6. Introduza uma nova lâmpada no re-
ceptáculo.1. Placa de fixação
2. Cavilha
12
1. Cavilha da unidade da luz da chapa de ma-
trícula
2. Unidade da luz da chapa de matrícula
1 2
1. Receptáculo da luz da lâmpada da chapa de
matrícula
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
121
U2S3P2P0.book Page 39 Tuesday, September 21, 2010 4:09 PM

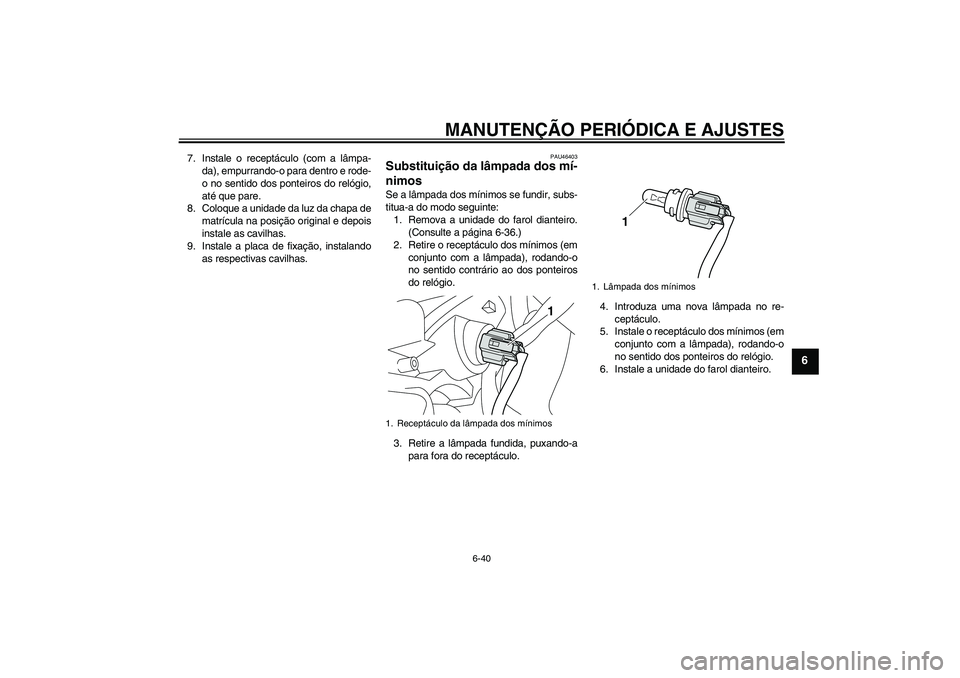

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6
7. Instale o receptáculo (com a lâmpa-
da), empurrando-o para dentro e rode-
o no sentido dos ponteiros do relógio,
até que pare.
8. Coloque a unidade da luz da chapa de
matrícula na posição original e depois
instale as cavilhas.
9. Instale a placa de fixação, instalando
as respectivas cavilhas.
PAU46403
Substituição da lâmpada dos mí-
nimos Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Remova a unidade do farol dianteiro.
(Consulte a página 6-36.)
2. Retire o receptáculo dos mínimos (em
conjunto com a lâmpada), rodando-o
no sentido contrário ao dos ponteiros
do relógio.
3. Retire a lâmpada fundida, puxando-a
para fora do receptáculo.4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos (em
conjunto com a lâmpada), rodando-o
no sentido dos ponteiros do relógio.
6. Instale a unidade do farol dianteiro.1. Receptáculo da lâmpada dos mínimos
1
1. Lâmpada dos mínimos
1
U2S3P2P0.book Page 40 Tuesday, September 21, 2010 4:09 PM

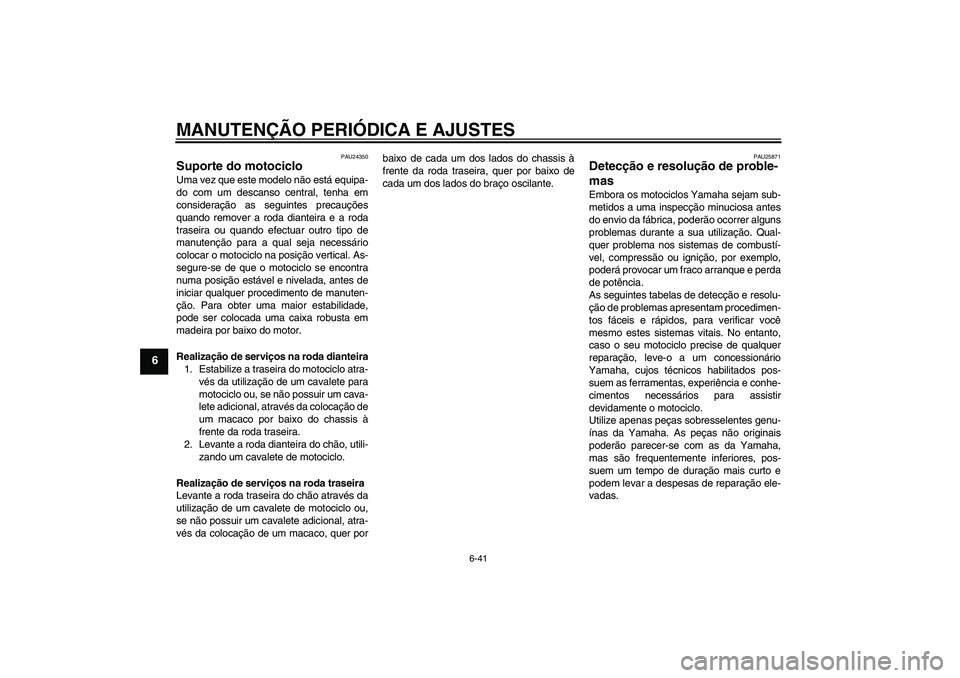

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.
PAU25871
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
U2S3P2P0.book Page 41 Tuesday, September 21, 2010 4:09 PM
