2011 YAMAHA VMAX Manual de utilização (in Portuguese)

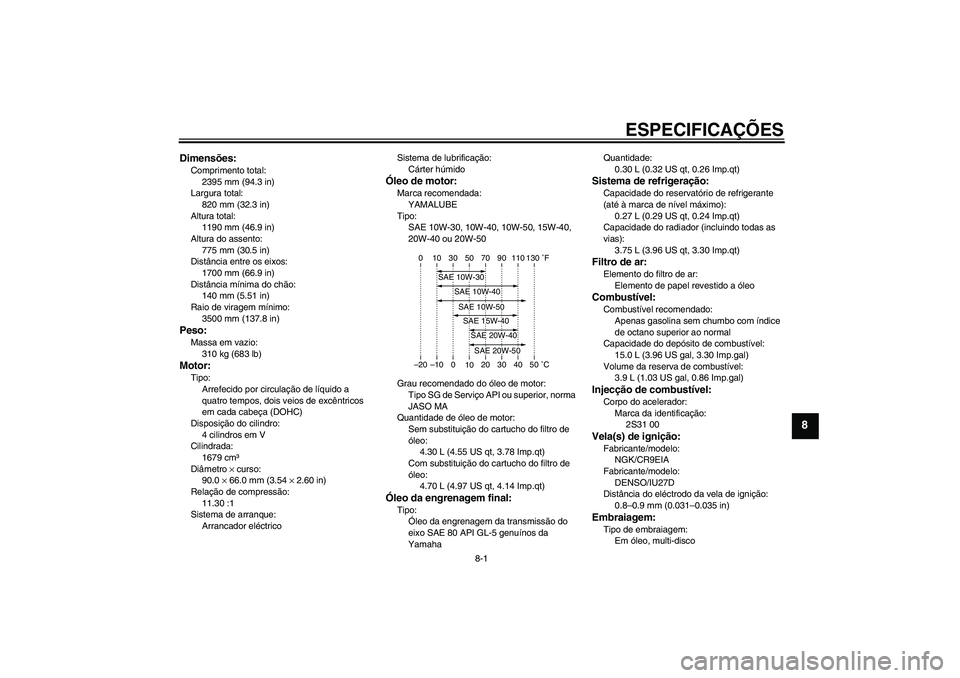

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2395 mm (94.3 in)
Largura total:
820 mm (32.3 in)
Altura total:
1190 mm (46.9 in)
Altura do assento:
775 mm (30.5 in)
Distância entre os eixos:
1700 mm (66.9 in)
Distância mínima do chão:
140 mm (5.51 in)
Raio de viragem mínimo:
3500 mm (137.8 in)Peso:Massa em vazio:
310 kg (683 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros em V
Cilindrada:
1679 cm³
Diâmetro × curso:
90.0 × 66.0 mm (3.54 × 2.60 in)
Relação de compressão:
11.30 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.70 L (4.97 US qt, 4.14 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo da engrenagem da transmissão do
eixo SAE 80 API GL-5 genuínos da
YamahaQuantidade:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
3.75 L (3.96 US qt, 3.30 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Volume da reserva de combustível:
3.9 L (1.03 US gal, 0.86 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
2S31 00Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EIA
Fabricante/modelo:
DENSO/IU27D
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-disco
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3P2P0.book Page 1 Tuesday, September 21, 2010 4:09 PM

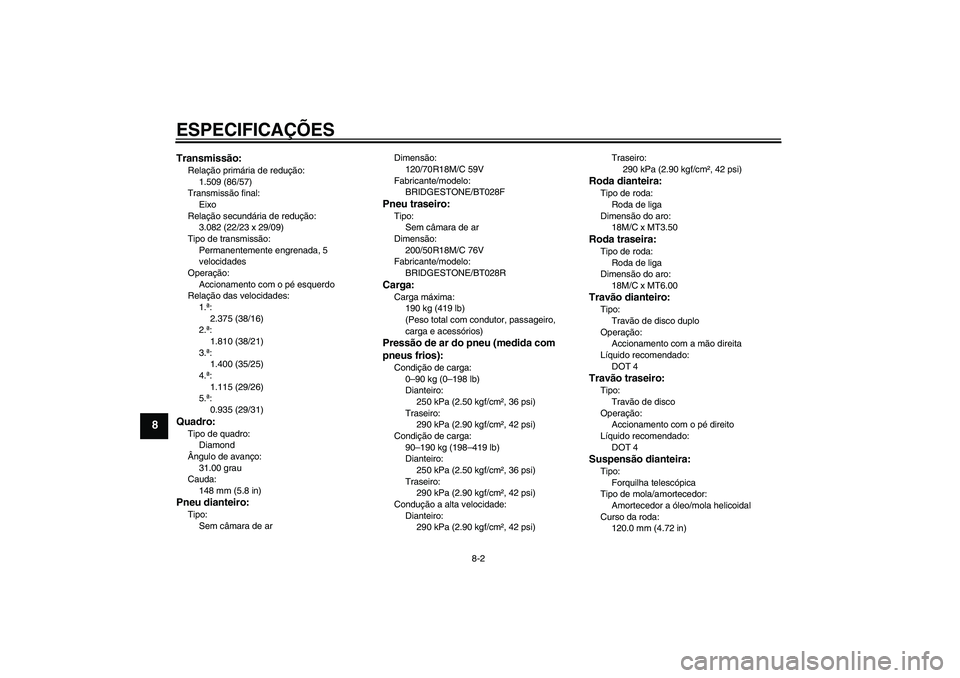

ESPECIFICAÇÕES
8-2
8
Transmissão:Relação primária de redução:
1.509 (86/57)
Transmissão final:
Eixo
Relação secundária de redução:
3.082 (22/23 x 29/09)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
2.375 (38/16)
2.ª:
1.810 (38/21)
3.ª:
1.400 (35/25)
4.ª:
1.115 (29/26)
5.ª:
0.935 (29/31)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
31.00 grau
Cauda:
148 mm (5.8 in)Pneu dianteiro:Tipo:
Sem câmara de arDimensão:
120/70R18M/C 59V
Fabricante/modelo:
BRIDGESTONE/BT028F
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
200/50R18M/C 76V
Fabricante/modelo:
BRIDGESTONE/BT028RCarga:Carga máxima:
190 kg (419 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
90–190 kg (198–419 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
290 kPa (2.90 kgf/cm², 42 psi)Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
18M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
18M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)
U2S3P2P0.book Page 2 Tuesday, September 21, 2010 4:09 PM

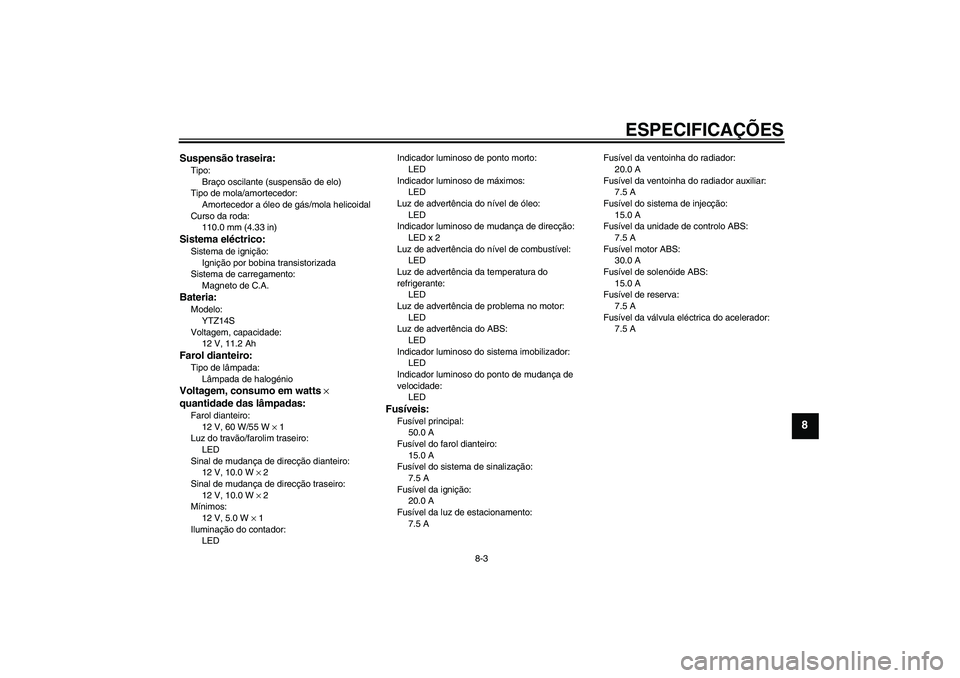

ESPECIFICAÇÕES
8-3
8
Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Iluminação do contador:
LEDIndicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED x 2
Luz de advertência do nível de combustível:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED
Indicador luminoso do ponto de mudança de
velocidade:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
20.0 A
Fusível da luz de estacionamento:
7.5 AFusível da ventoinha do radiador:
20.0 A
Fusível da ventoinha do radiador auxiliar:
7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do acelerador:
7.5 A
U2S3P2P0.book Page 3 Tuesday, September 21, 2010 4:09 PM

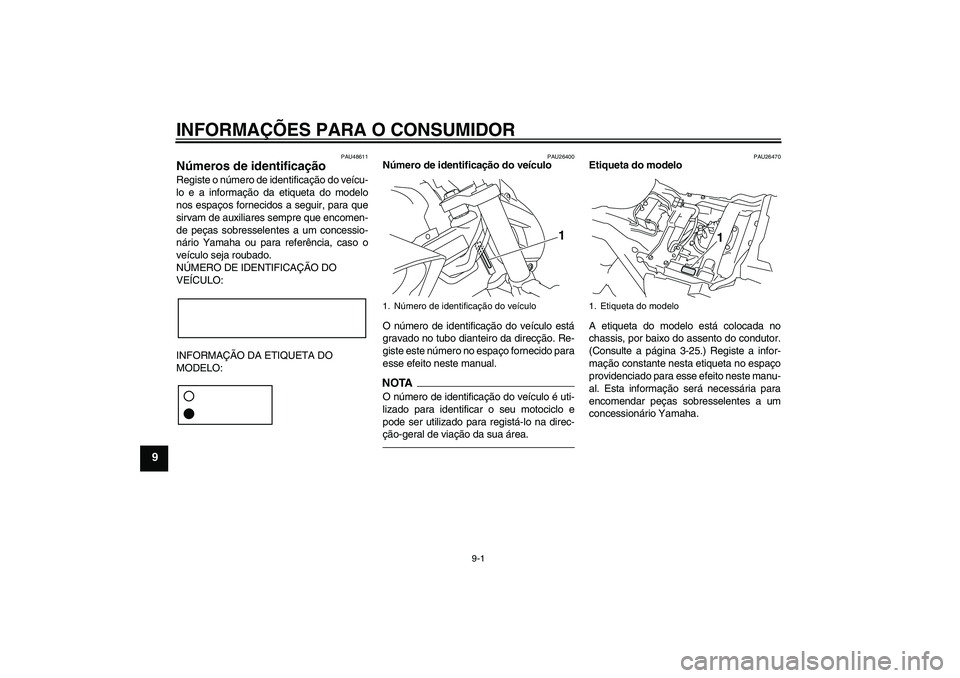

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26470
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-25.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
1. Número de identificação do veículo
1
1. Etiqueta do modelo
1
U2S3P2P0.book Page 1 Tuesday, September 21, 2010 4:09 PM

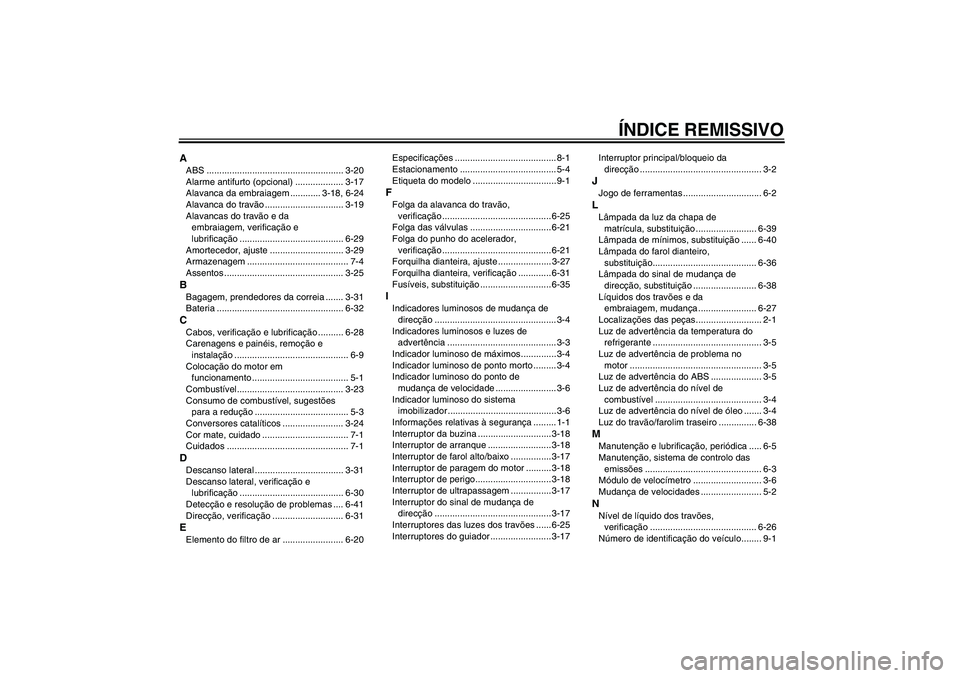

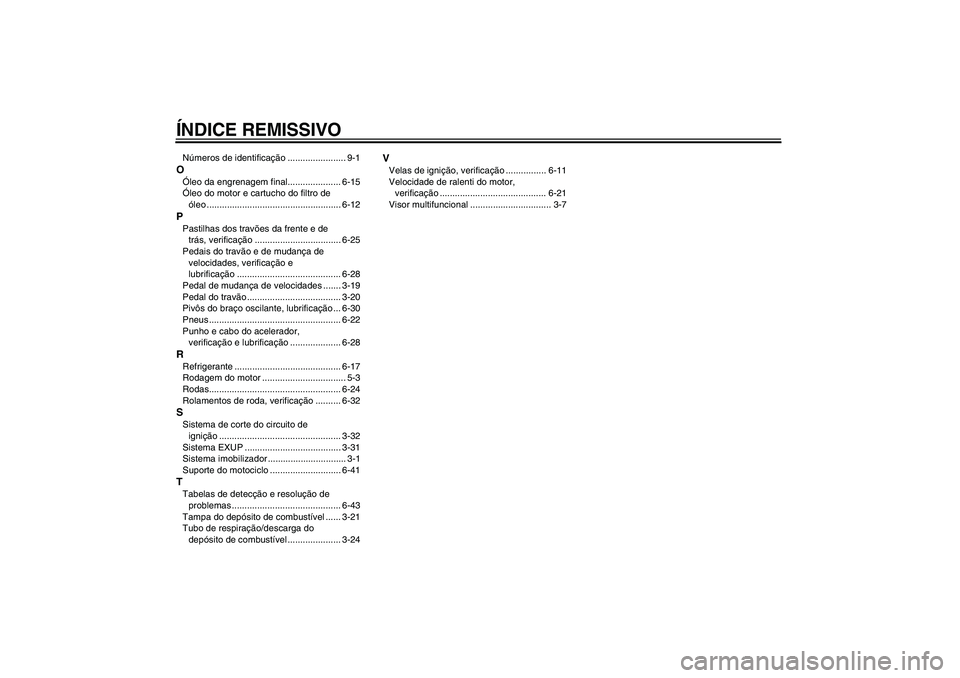

ÍNDICE REMISSIVO
AABS ...................................................... 3-20
Alarme antifurto (opcional) ................... 3-17
Alavanca da embraiagem ............ 3-18, 6-24
Alavanca do travão ............................... 3-19
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-29
Amortecedor, ajuste ............................. 3-29
Armazenagem ........................................ 7-4
Assentos ............................................... 3-25BBagagem, prendedores da correia ....... 3-31
Bateria .................................................. 6-32CCabos, verificação e lubrificação .......... 6-28
Carenagens e painéis, remoção e
instalação ............................................. 6-9
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-23
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-24
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-31
Descanso lateral, verificação e
lubrificação ......................................... 6-30
Detecção e resolução de problemas .... 6-41
Direcção, verificação ............................ 6-31EElemento do filtro de ar ........................ 6-20Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1
FFolga da alavanca do travão,
verificação ........................................... 6-25
Folga das válvulas ................................ 6-21
Folga do punho do acelerador,
verificação ........................................... 6-21
Forquilha dianteira, ajuste ..................... 3-27
Forquilha dianteira, verificação ............. 6-31
Fusíveis, substituição ............................ 6-35IIndicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-3
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do ponto de
mudança de velocidade ........................ 3-6
Indicador luminoso do sistema
imobilizador ........................................... 3-6
Informações relativas à segurança ......... 1-1
Interruptor da buzina .............................3-18
Interruptor de arranque ......................... 3-18
Interruptor de farol alto/baixo ................3-17
Interruptor de paragem do motor .......... 3-18
Interruptor de perigo.............................. 3-18
Interruptor de ultrapassagem ................ 3-17
Interruptor do sinal de mudança de
direcção .............................................. 3-17
Interruptores das luzes dos travões ......6-25
Interruptores do guiador ........................ 3-17Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-39
Lâmpada de mínimos, substituição ...... 6-40
Lâmpada do farol dianteiro,
substituição......................................... 6-36
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-38
Líquidos dos travões e da
embraiagem, mudança ....................... 6-27
Localizações das peças.......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-5
Luz de advertência de problema no
motor .................................................... 3-5
Luz de advertência do ABS .................... 3-5
Luz de advertência do nível de
combustível .......................................... 3-4
Luz de advertência do nível de óleo ....... 3-4
Luz do travão/farolim traseiro ............... 6-38MManutenção e lubrificação, periódica ..... 6-5
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Módulo de velocímetro ........................... 3-6
Mudança de velocidades ........................ 5-2NNível de líquido dos travões,
verificação .......................................... 6-26
Número de identificação do veículo........ 9-1
U2S3P2P0.book Page 1 Tuesday, September 21, 2010 4:09 PM

ÍNDICE REMISSIVONúmeros de identificação ....................... 9-1OÓleo da engrenagem final..................... 6-15
Óleo do motor e cartucho do filtro de
óleo ..................................................... 6-12PPastilhas dos travões da frente e de
trás, verificação .................................. 6-25
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-28
Pedal de mudança de velocidades ....... 3-19
Pedal do travão ..................................... 3-20
Pivôs do braço oscilante, lubrificação ... 6-30
Pneus .................................................... 6-22
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-28RRefrigerante .......................................... 6-17
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-24
Rolamentos de roda, verificação .......... 6-32SSistema de corte do circuito de
ignição ................................................ 3-32
Sistema EXUP ...................................... 3-31
Sistema imobilizador ............................... 3-1
Suporte do motociclo ............................ 6-41TTabelas de detecção e resolução de
problemas ........................................... 6-43
Tampa do depósito de combustível ...... 3-21
Tubo de respiração/descarga do
depósito de combustível ..................... 3-24
VVelas de ignição, verificação ................ 6-11
Velocidade de ralenti do motor,
verificação .......................................... 6-21
Visor multifuncional ................................ 3-7
U2S3P2P0.book Page 2 Tuesday, September 21, 2010 4:09 PM

U2S3P2P0.book Page 3 Tuesday, September 21, 2010 4:09 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.09
DIC183
