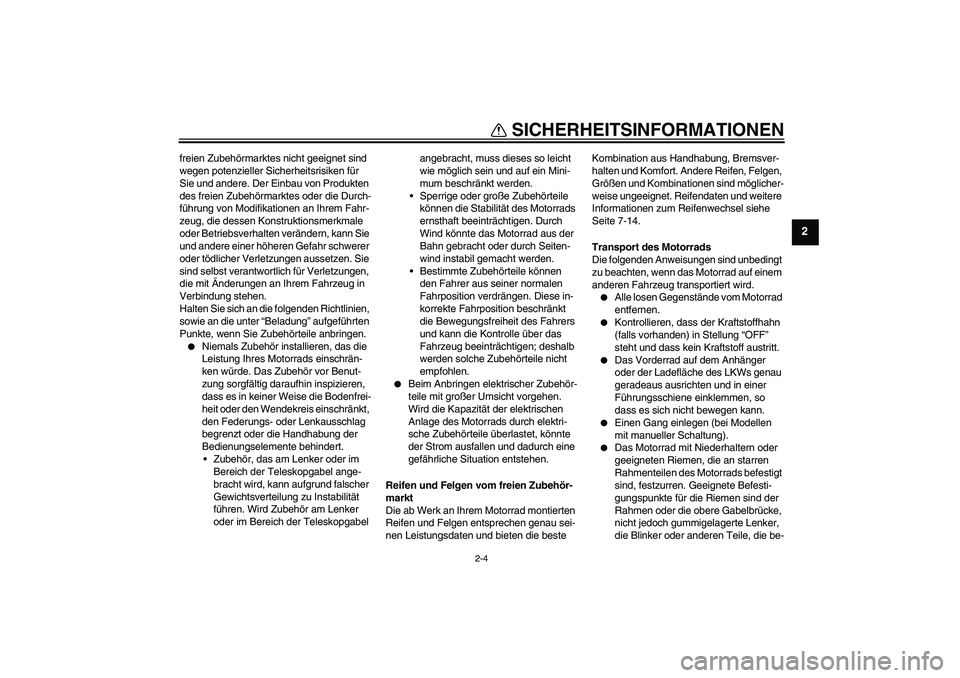

SICHERHEITSINFORMATIONEN
2-4
2
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Niemals Zubehör installieren, das die
Leistung Ihres Motorrads einschrän-
ken würde. Das Zubehör vor Benut-
zung sorgfältig daraufhin inspizieren,
dass es in keiner Weise die Bodenfrei-
heit oder den Wendekreis einschränkt,
den Federungs- oder Lenkausschlag
begrenzt oder die Handhabung der
Bedienungselemente behindert.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung zu Instabilität
führen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum beschränkt werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
ernsthaft beeinträchtigen. Durch
Wind könnte das Motorrad aus der
Bahn gebracht oder durch Seiten-
wind instabil gemacht werden.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 7-14.
Transport des Motorrads
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn das Motorrad auf einem
anderen Fahrzeug transportiert wird.


Alle losen Gegenstände vom Motorrad
entfernen.


Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.


Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.


Einen Gang einlegen (bei Modellen
mit manueller Schaltung).


Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befestigt
sind, festzurren. Geeignete Befesti-
gungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
U1P685G0.book Page 4 Wednesday, April 21, 2010 3:20 PM

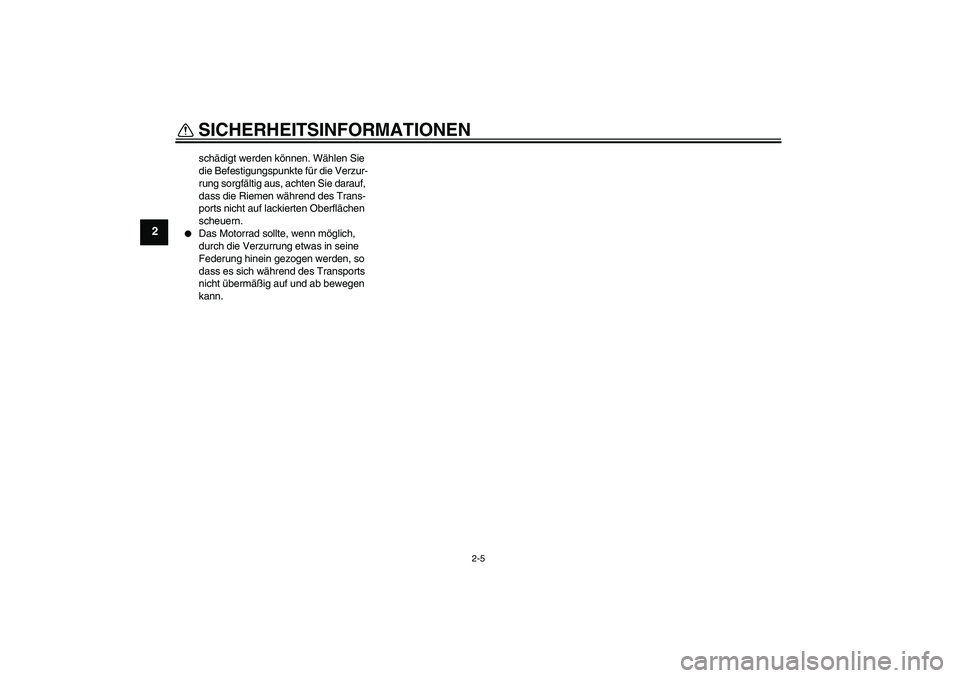

SICHERHEITSINFORMATIONEN
2-5
2
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.


Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
U1P685G0.book Page 5 Wednesday, April 21, 2010 3:20 PM

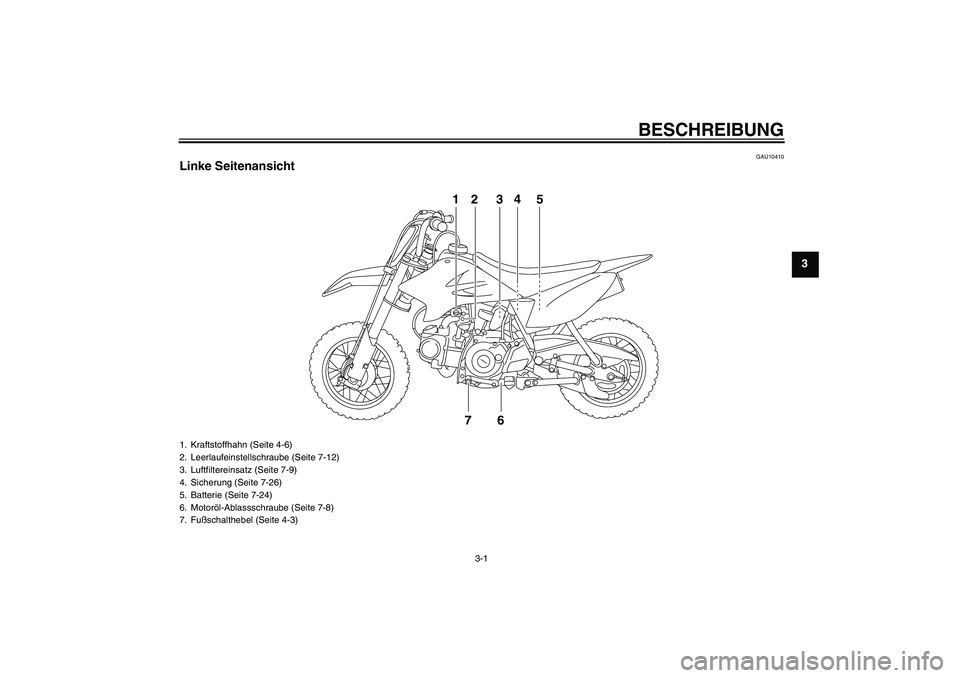

BESCHREIBUNG
3-1
3
GAU10410
Linke Seitenansicht
12 34 5
76
1. Kraftstoffhahn (Seite 4-6)
2. Leerlaufeinstellschraube (Seite 7-12)
3. Luftfiltereinsatz (Seite 7-9)
4. Sicherung (Seite 7-26)
5. Batterie (Seite 7-24)
6. Motoröl-Ablassschraube (Seite 7-8)
7. Fußschalthebel (Seite 4-3)
U1P685G0.book Page 1 Wednesday, April 21, 2010 3:20 PM

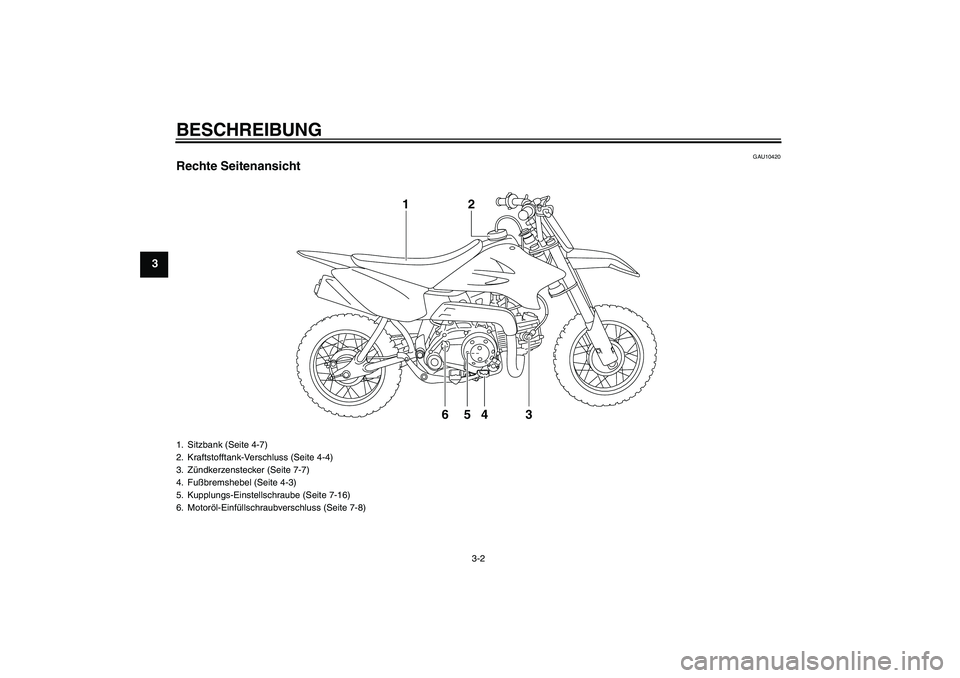

BESCHREIBUNG
3-2
3
GAU10420
Rechte Seitenansicht
4 65 32 1
1. Sitzbank (Seite 4-7)
2. Kraftstofftank-Verschluss (Seite 4-4)
3. Zündkerzenstecker (Seite 7-7)
4. Fußbremshebel (Seite 4-3)
5. Kupplungs-Einstellschraube (Seite 7-16)
6. Motoröl-Einfüllschraubverschluss (Seite 7-8)U1P685G0.book Page 2 Wednesday, April 21, 2010 3:20 PM

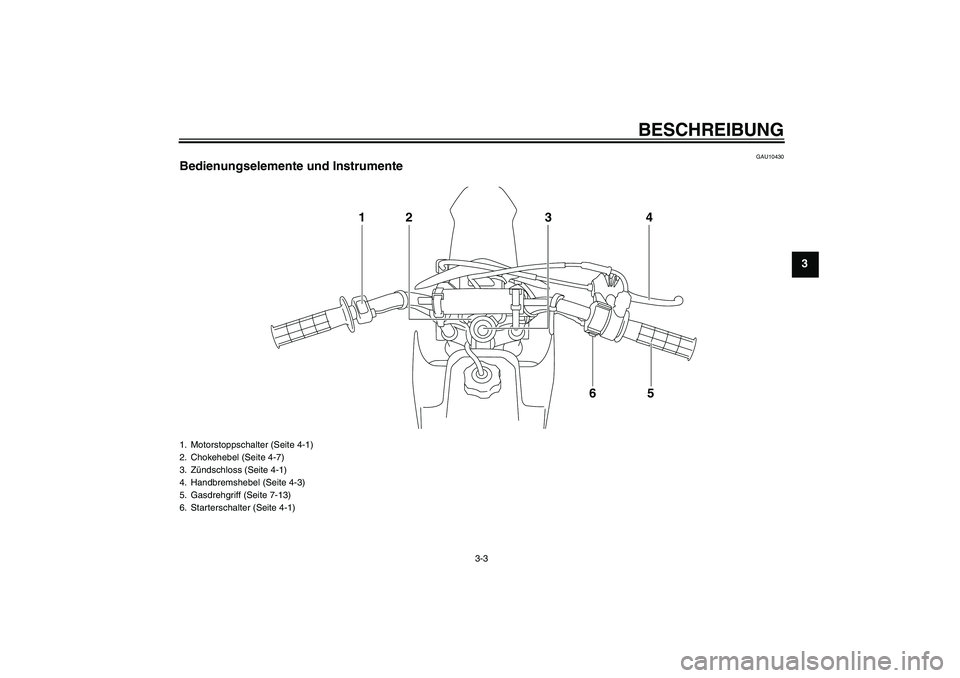

BESCHREIBUNG
3-3
3
GAU10430
Bedienungselemente und Instrumente
14
5 2
6 3
1. Motorstoppschalter (Seite 4-1)
2. Chokehebel (Seite 4-7)
3. Zündschloss (Seite 4-1)
4. Handbremshebel (Seite 4-3)
5. Gasdrehgriff (Seite 7-13)
6. Starterschalter (Seite 4-1)
U1P685G0.book Page 3 Wednesday, April 21, 2010 3:20 PM

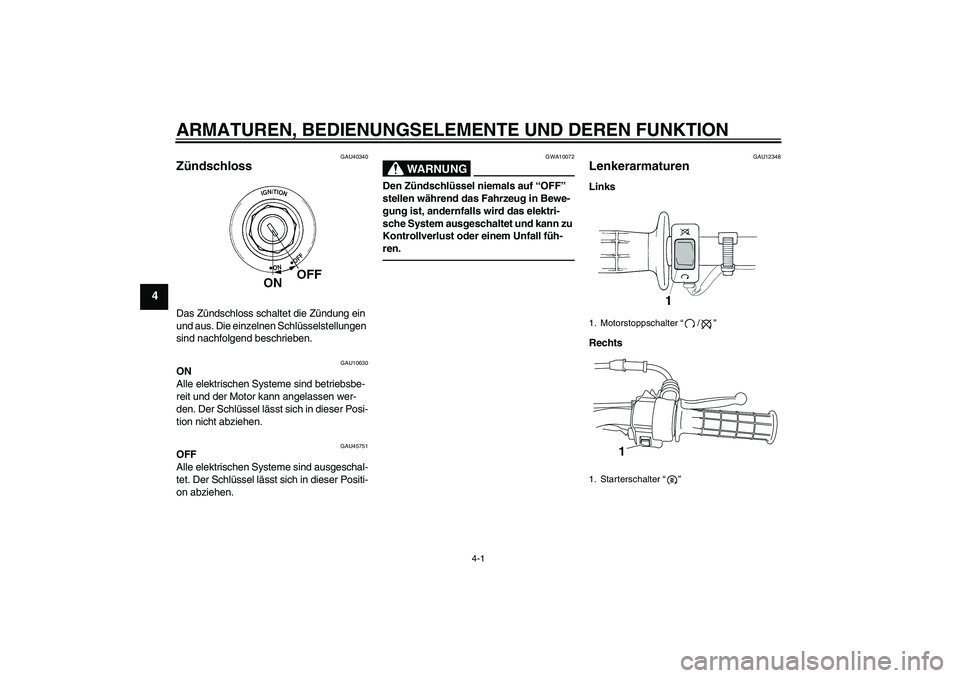

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-1
4
GAU40340
Zündschloss Das Zündschloss schaltet die Zündung ein
und aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU10630
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45751
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10072
Den Zündschlüssel niemals auf “OFF”
stellen während das Fahrzeug in Bewe-
gung ist, andernfalls wird das elektri-
sche System ausgeschaltet und kann zu
Kontrollverlust oder einem Unfall füh-
ren.
GAU12348
Lenkerarmaturen Links
Rechts1. Motorstoppschalter“/”
1. Starterschalter“”
1
U1P685G0.book Page 1 Wednesday, April 21, 2010 3:20 PM

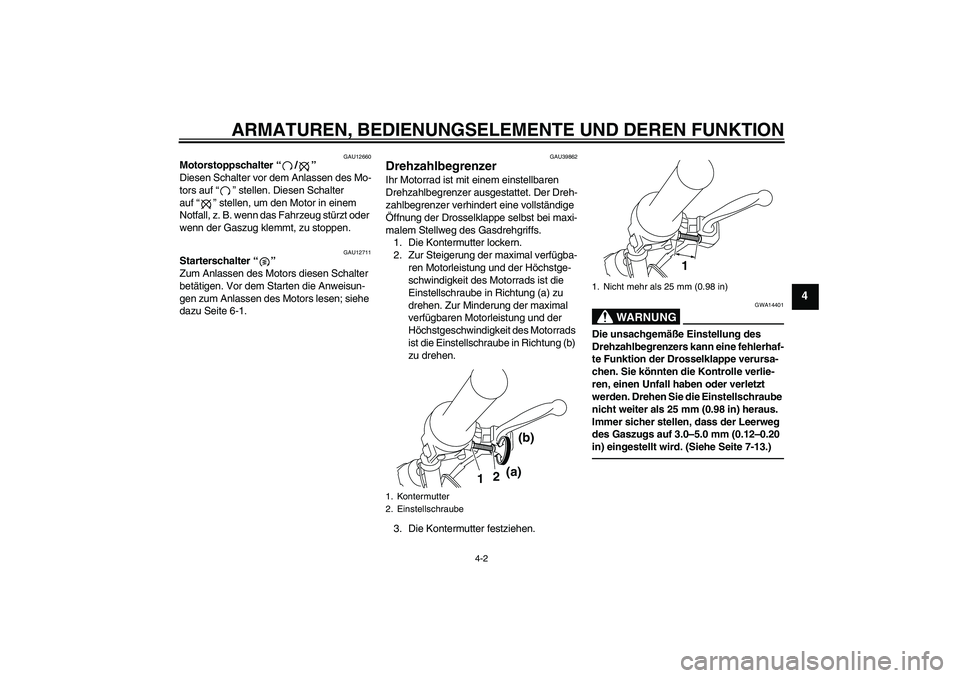

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
4
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 6-1.
GAU39862
Drehzahlbegrenzer Ihr Motorrad ist mit einem einstellbaren
Drehzahlbegrenzer ausgestattet. Der Dreh-
zahlbegrenzer verhindert eine vollständige
Öffnung der Drosselklappe selbst bei maxi-
malem Stellweg des Gasdrehgriffs.
1. Die Kontermutter lockern.
2. Zur Steigerung der maximal verfügba-
ren Motorleistung und der Höchstge-
schwindigkeit des Motorrads ist die
Einstellschraube in Richtung (a) zu
drehen. Zur Minderung der maximal
verfügbaren Motorleistung und der
Höchstgeschwindigkeit des Motorrads
ist die Einstellschraube in Richtung (b)
zu drehen.
3. Die Kontermutter festziehen.
WARNUNG
GWA14401
Die unsachgemäße Einstellung des
Drehzahlbegrenzers kann eine fehlerhaf-
te Funktion der Drosselklappe verursa-
chen. Sie könnten die Kontrolle verlie-
ren, einen Unfall haben oder verletzt
werden. Drehen Sie die Einstellschraube
nicht weiter als 25 mm (0.98 in) heraus.
Immer sicher stellen, dass der Leerweg
des Gaszugs auf 3.0–5.0 mm (0.12–0.20
in) eingestellt wird. (Siehe Seite 7-13.)
1. Kontermutter
2. Einstellschraube
12
(b)
(a)
1. Nicht mehr als 25 mm (0.98 in)
1
U1P685G0.book Page 2 Wednesday, April 21, 2010 3:20 PM

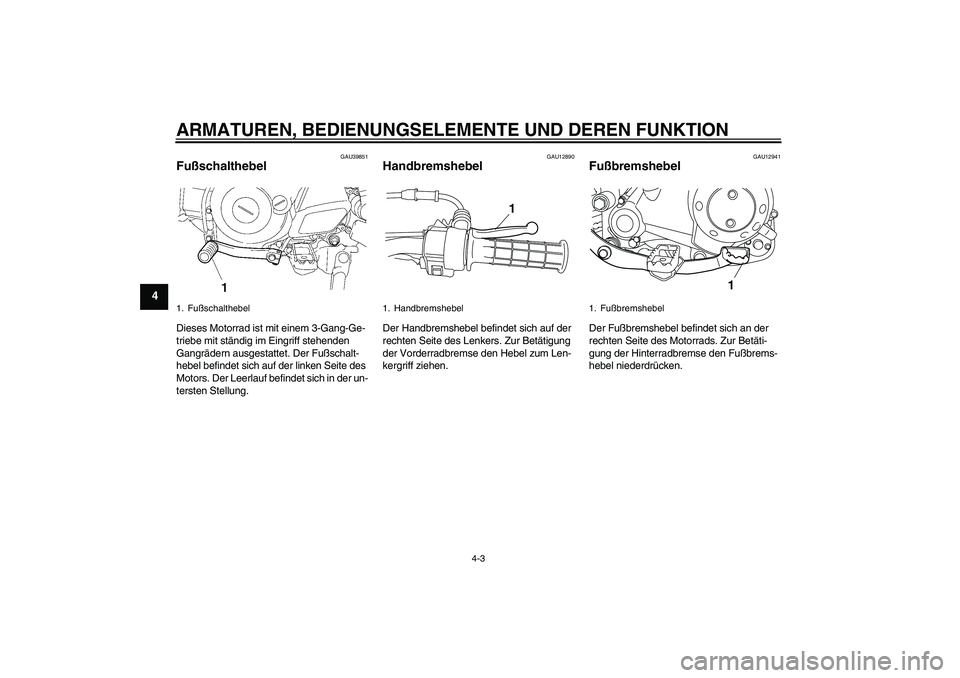

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
4
GAU39851
Fußschalthebel Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit ständig im Eingriff stehenden
Gangrädern ausgestattet. Der Fußschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der un-
tersten Stellung.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1. Handbremshebel
1
1. Fußbremshebel
1
