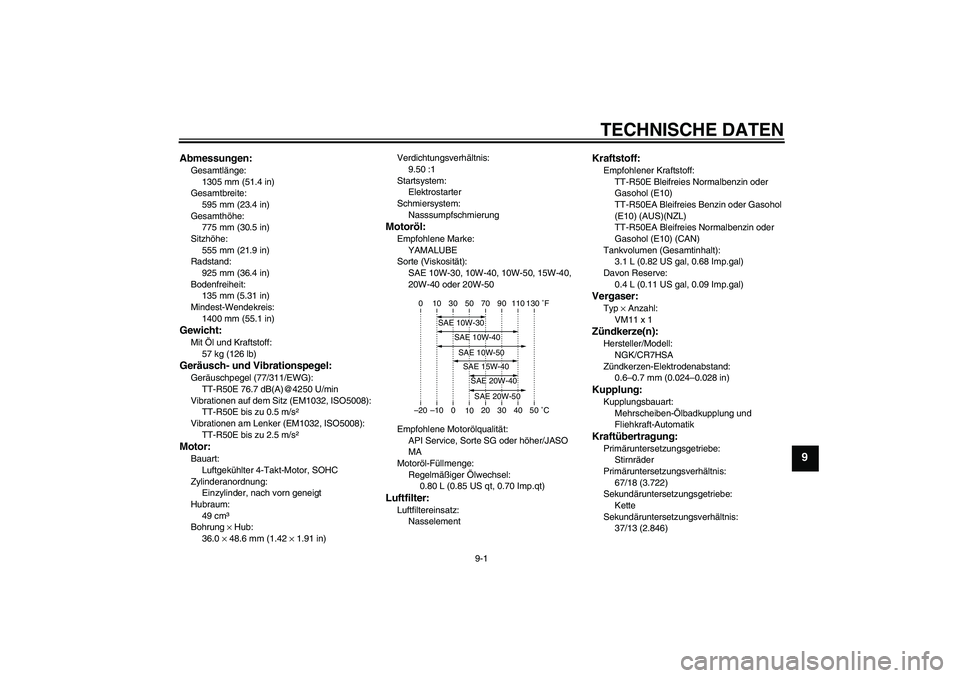

TECHNISCHE DATEN
9-1
9
Abmessungen:Gesamtlänge:
1305 mm (51.4 in)
Gesamtbreite:
595 mm (23.4 in)
Gesamthöhe:
775 mm (30.5 in)
Sitzhöhe:
555 mm (21.9 in)
Radstand:
925 mm (36.4 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
1400 mm (55.1 in)Gewicht:Mit Öl und Kraftstoff:
57 kg (126 lb)Geräusch- und Vibrationspegel:Geräuschpegel (77/311/EWG):
TT-R50E 76.7 dB(A)@4250 U/min
Vibrationen auf dem Sitz (EM1032, ISO5008):
TT-R50E bis zu 0.5 m/s²
Vibrationen am Lenker (EM1032, ISO5008):
TT-R50E bis zu 2.5 m/s²Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
49 cm³
Bohrung × Hub:
36.0 × 48.6 mm (1.42 × 1.91 in)Verdichtungsverhältnis:
9.50 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.80 L (0.85 US qt, 0.70 Imp.qt)Luftfilter:Luftfiltereinsatz:
Nasselement
Kraftstoff:Empfohlener Kraftstoff:
TT-R50E Bleifreies Normalbenzin oder
Gasohol (E10)
TT-R50EA Bleifreies Benzin oder Gasohol
(E10) (AUS)(NZL)
TT-R50EA Bleifreies Normalbenzin oder
Gasohol (E10) (CAN)
Tankvolumen (Gesamtinhalt):
3.1 L (0.82 US gal, 0.68 Imp.gal)
Davon Reserve:
0.4 L (0.11 US gal, 0.09 Imp.gal)Vergaser:Typ × Anzahl:
VM11 x 1Zündkerze(n):Hersteller/Modell:
NGK/CR7HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung und
Fliehkraft-AutomatikKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/18 (3.722)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
37/13 (2.846)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1P685G0.book Page 1 Wednesday, April 21, 2010 3:20 PM

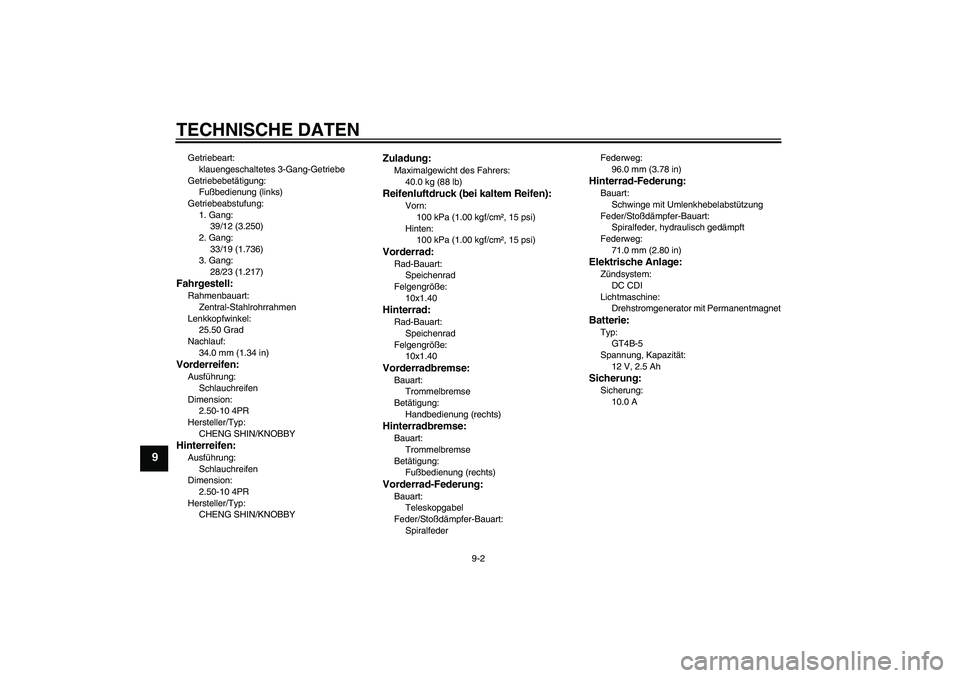

TECHNISCHE DATEN
9-2
9
Getriebeart:
klauengeschaltetes 3-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
39/12 (3.250)
2. Gang:
33/19 (1.736)
3. Gang:
28/23 (1.217)Fahrgestell:Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
34.0 mm (1.34 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBYHinterreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBY
Zuladung:Maximalgewicht des Fahrers:
40.0 kg (88 lb)Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
10x1.40Vorderradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
SpiralfederFederweg:
96.0 mm (3.78 in)
Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
71.0 mm (2.80 in)Elektrische Anlage:Zündsystem:
DC CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT4B-5
Spannung, Kapazität:
12 V, 2.5 AhSicherung:Sicherung:
10.0 A
U1P685G0.book Page 2 Wednesday, April 21, 2010 3:20 PM

KUNDENINFORMATION
10-1
10
GAU48611

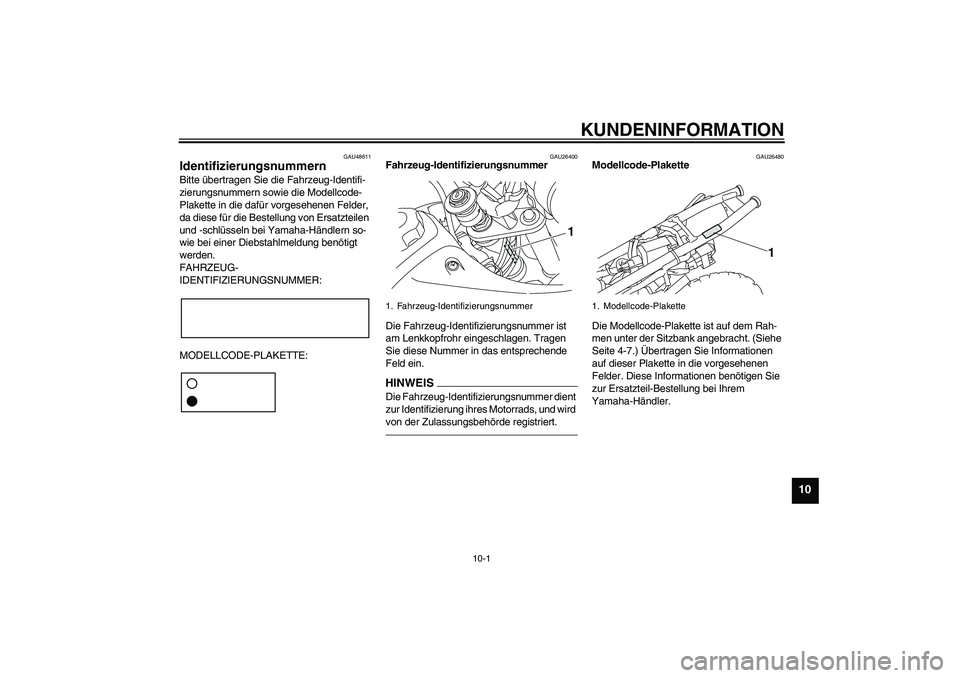

Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 4-7.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U1P685G0.book Page 1 Wednesday, April 21, 2010 3:20 PM

KUNDENINFORMATION
10-2
10
GAU48120

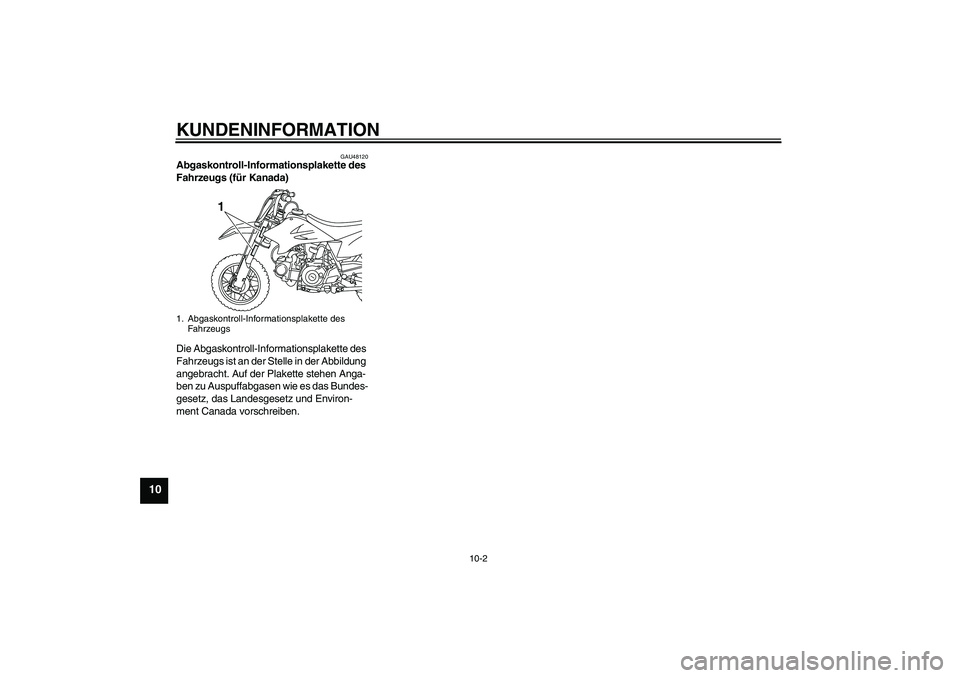

Abgaskontroll-Informationsplakette des
Fahrzeugs (für Kanada)
Die Abgaskontroll-Informationsplakette des
Fahrzeugs ist an der Stelle in der Abbildung
angebracht. Auf der Plakette stehen Anga-
ben zu Auspuffabgasen wie es das Bundes-
gesetz, das Landesgesetz und Environ-
ment Canada vorschreiben.1. Abgaskontroll-Informationsplakette des
Fahrzeugs
1
U1P685G0.book Page 2 Wednesday, April 21, 2010 3:20 PM

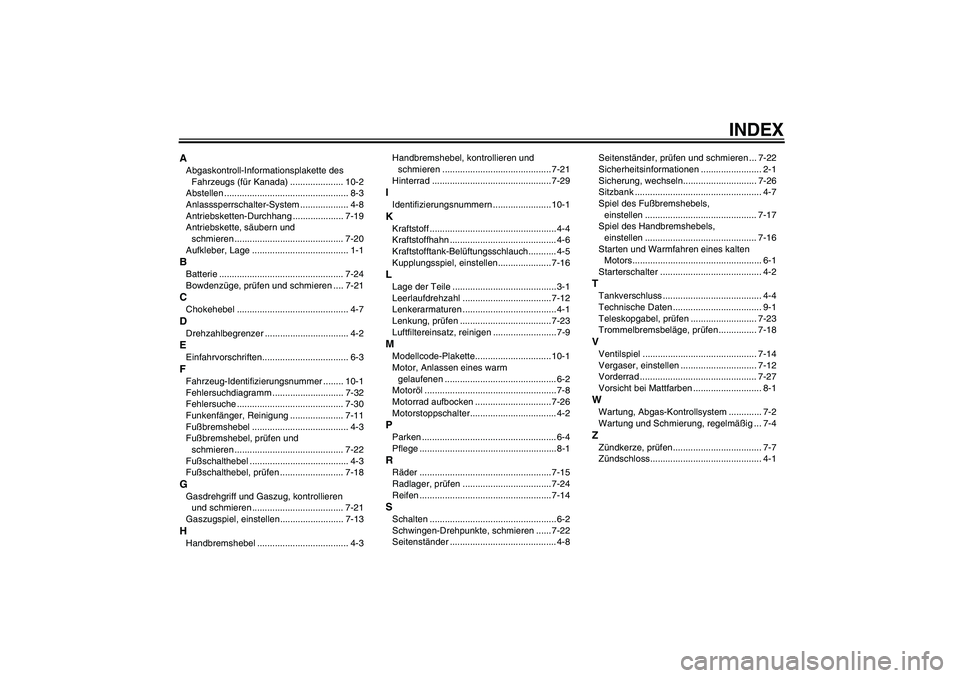

INDEX
AAbgaskontroll-Informationsplakette des
Fahrzeugs (für Kanada) ..................... 10-2
Abstellen ................................................. 8-3
Anlasssperrschalter-System ................... 4-8
Antriebsketten-Durchhang .................... 7-19
Antriebskette, säubern und
schmieren ........................................... 7-20
Aufkleber, Lage ...................................... 1-1BBatterie ................................................. 7-24
Bowdenzüge, prüfen und schmieren .... 7-21CChokehebel ............................................ 4-7DDrehzahlbegrenzer ................................. 4-2EEinfahrvorschriften.................................. 6-3FFahrzeug-Identifizierungsnummer ........ 10-1
Fehlersuchdiagramm ............................ 7-32
Fehlersuche .......................................... 7-30
Funkenfänger, Reinigung ..................... 7-11
Fußbremshebel ...................................... 4-3
Fußbremshebel, prüfen und
schmieren ........................................... 7-22
Fußschalthebel ....................................... 4-3
Fußschalthebel, prüfen ......................... 7-18GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 7-21
Gaszugspiel, einstellen......................... 7-13HHandbremshebel .................................... 4-3Handbremshebel, kontrollieren und
schmieren ........................................... 7-21
Hinterrad ............................................... 7-29
IIdentifizierungsnummern ....................... 10-1KKraftstoff ..................................................4-4
Kraftstoffhahn .......................................... 4-6
Kraftstofftank-Belüftungsschlauch........... 4-5
Kupplungsspiel, einstellen..................... 7-16LLage der Teile .........................................3-1
Leerlaufdrehzahl ...................................7-12
Lenkerarmaturen .....................................4-1
Lenkung, prüfen .................................... 7-23
Luftfiltereinsatz, reinigen ......................... 7-9MModellcode-Plakette.............................. 10-1
Motor, Anlassen eines warm
gelaufenen ............................................ 6-2
Motoröl ....................................................7-8
Motorrad aufbocken .............................. 7-26
Motorstoppschalter.................................. 4-2PParken ..................................................... 6-4
Pflege ......................................................8-1RRäder ....................................................7-15
Radlager, prüfen ...................................7-24
Reifen ....................................................7-14SSchalten ..................................................6-2
Schwingen-Drehpunkte, schmieren ...... 7-22
Seitenständer .......................................... 4-8Seitenständer, prüfen und schmieren ... 7-22
Sicherheitsinformationen ........................ 2-1
Sicherung, wechseln............................. 7-26
Sitzbank .................................................. 4-7
Spiel des Fußbremshebels,
einstellen ............................................ 7-17
Spiel des Handbremshebels,
einstellen ............................................ 7-16
Starten und Warmfahren eines kalten
Motors................................................... 6-1
Starterschalter ........................................ 4-2
TTankverschluss ....................................... 4-4
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-23
Trommelbremsbeläge, prüfen ............... 7-18VVentilspiel ............................................. 7-14
Vergaser, einstellen .............................. 7-12
Vorderrad .............................................. 7-27
Vorsicht bei Mattfarben ........................... 8-1WWartung, Abgas-Kontrollsystem ............. 7-2
Wartung und Schmierung, regelmäßig ... 7-4ZZündkerze, prüfen................................... 7-7
Zündschloss............................................ 4-1
