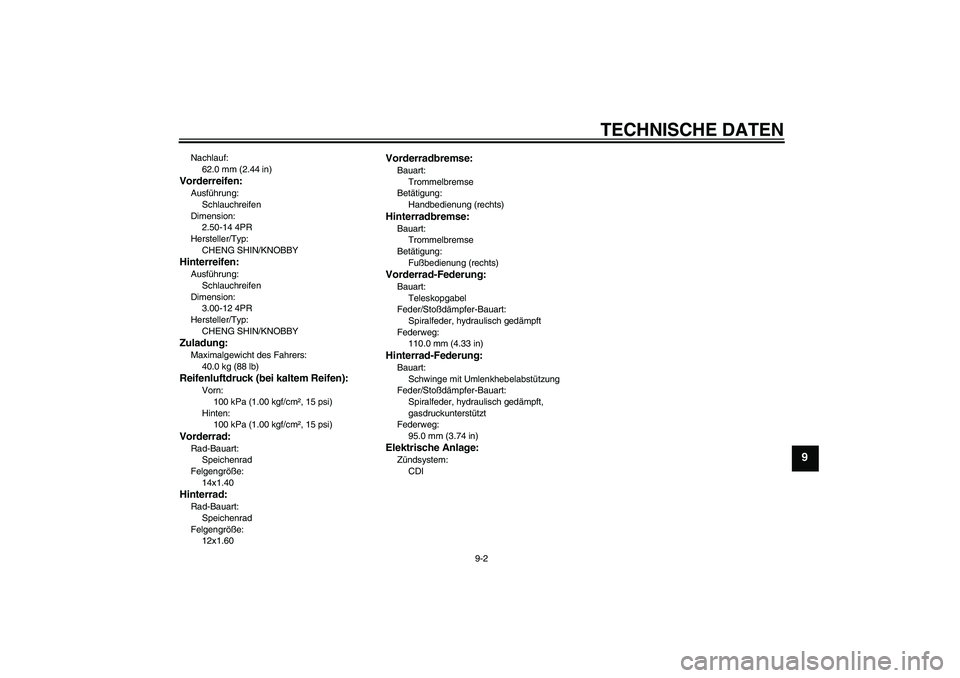

TECHNISCHE DATEN
9-2
9
Nachlauf:
62.0 mm (2.44 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-14 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBYHinterreifen:Ausführung:
Schlauchreifen
Dimension:
3.00-12 4PR
Hersteller/Typ:
CHENG SHIN/KNOBBYZuladung:Maximalgewicht des Fahrers:
40.0 kg (88 lb)Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
14x1.40Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
12x1.60
Vorderradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110.0 mm (4.33 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
95.0 mm (3.74 in)Elektrische Anlage:Zündsystem:
CDI
U3RV8LG0.book Page 2 Tuesday, April 13, 2010 9:44 AM
KUNDENINFORMATION
10-1
10
GAU40791

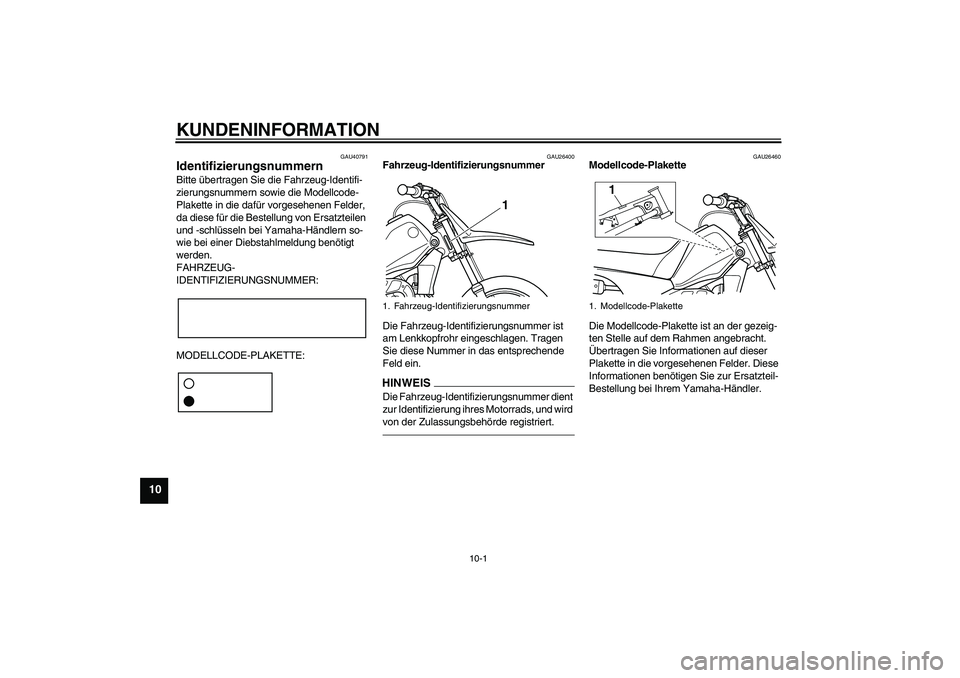

Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U3RV8LG0.book Page 1 Tuesday, April 13, 2010 9:44 AM

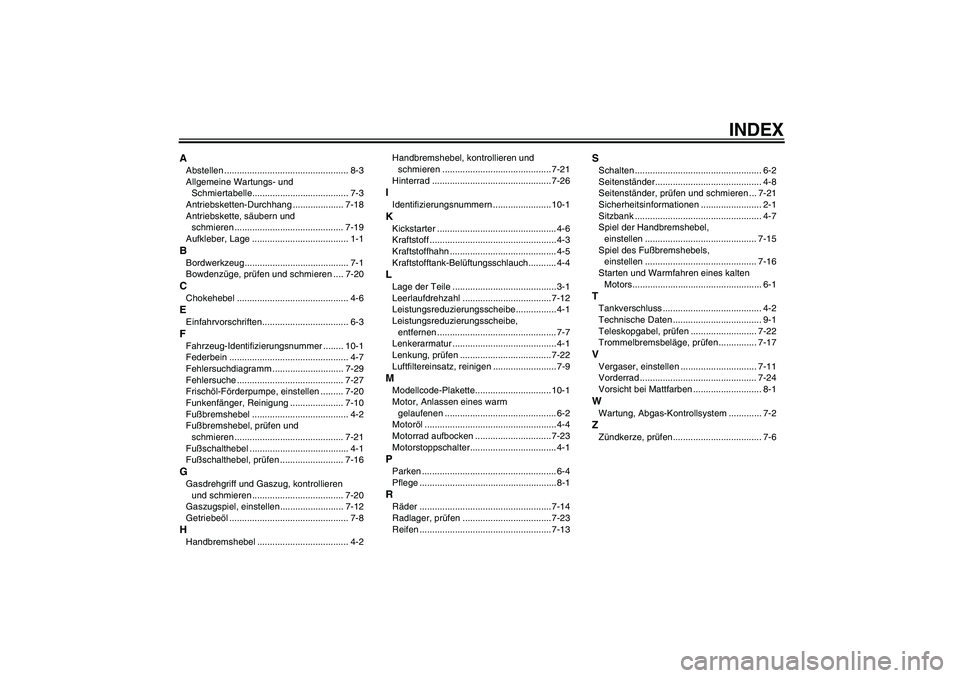

INDEX
AAbstellen ................................................. 8-3
Allgemeine Wartungs- und
Schmiertabelle...................................... 7-3
Antriebsketten-Durchhang .................... 7-18
Antriebskette, säubern und
schmieren ........................................... 7-19
Aufkleber, Lage ...................................... 1-1BBordwerkzeug......................................... 7-1
Bowdenzüge, prüfen und schmieren .... 7-20CChokehebel ............................................ 4-6EEinfahrvorschriften.................................. 6-3FFahrzeug-Identifizierungsnummer ........ 10-1
Federbein ............................................... 4-7
Fehlersuchdiagramm ............................ 7-29
Fehlersuche .......................................... 7-27
Frischöl-Förderpumpe, einstellen ......... 7-20
Funkenfänger, Reinigung ..................... 7-10
Fußbremshebel ...................................... 4-2
Fußbremshebel, prüfen und
schmieren ........................................... 7-21
Fußschalthebel ....................................... 4-1
Fußschalthebel, prüfen ......................... 7-16GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 7-20
Gaszugspiel, einstellen......................... 7-12
Getriebeöl ............................................... 7-8HHandbremshebel .................................... 4-2Handbremshebel, kontrollieren und
schmieren ........................................... 7-21
Hinterrad ............................................... 7-26
IIdentifizierungsnummern ....................... 10-1KKickstarter ............................................... 4-6
Kraftstoff ..................................................4-3
Kraftstoffhahn .......................................... 4-5
Kraftstofftank-Belüftungsschlauch........... 4-4LLage der Teile .........................................3-1
Leerlaufdrehzahl ...................................7-12
Leistungsreduzierungsscheibe................ 4-1
Leistungsreduzierungsscheibe,
entfernen ............................................... 7-7
Lenkerarmatur .........................................4-1
Lenkung, prüfen .................................... 7-22
Luftfiltereinsatz, reinigen ......................... 7-9MModellcode-Plakette.............................. 10-1
Motor, Anlassen eines warm
gelaufenen ............................................ 6-2
Motoröl ....................................................4-4
Motorrad aufbocken .............................. 7-23
Motorstoppschalter.................................. 4-1PParken ..................................................... 6-4
Pflege ......................................................8-1RRäder ....................................................7-14
Radlager, prüfen ...................................7-23
Reifen ....................................................7-13
SSchalten .................................................. 6-2
Seitenständer.......................................... 4-8
Seitenständer, prüfen und schmieren ... 7-21
Sicherheitsinformationen ........................ 2-1
Sitzbank .................................................. 4-7
Spiel der Handbremshebel,
einstellen ............................................ 7-15
Spiel des Fußbremshebels,
einstellen ............................................ 7-16
Starten und Warmfahren eines kalten
Motors................................................... 6-1TTankverschluss ....................................... 4-2
Technische Daten ................................... 9-1
Teleskopgabel, prüfen .......................... 7-22
Trommelbremsbeläge, prüfen ............... 7-17VVergaser, einstellen .............................. 7-11
Vorderrad .............................................. 7-24
Vorsicht bei Mattfarben ........................... 8-1WWartung, Abgas-Kontrollsystem ............. 7-2ZZündkerze, prüfen................................... 7-6
