2011 YAMAHA MAJESTY 400 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
2
3
4
5
6
7
89

Relação secundária de redução:
6.643 (31/14 x 42/14)
Tipo de transmissão:
Automática com correia em V
Quadro:
Tipo de quadro:
Quadro "backbone"
Ângulo de avanço:
27.00 grau
Cauda:
100 mm (3.9 in)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
120/80-14M/C 58S
Fabricante/modelo:
IRC/MB67
Fabricante/modelo:
DUNLOP/D305FL
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
150/70-13M/C 64S
Fabricante/modelo:
IRC/MB67
Fabricante/modelo:
DUNLOP/D305L
Carga:
Carga máxima:
YP400 188 kg (414 lb)
YP400A 185 kg (408 lb)* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Traseiro:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Condição de carga:
YP400 90–188 kg (198–414 lb)
YP400A 90–185 kg (198–408 lb)
Dianteiro:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Traseiro:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Roda dianteira:
Tipo de roda:
Roda de liga
Dimensão do aro:
14M/C x MT3.00
Roda traseira:
Tipo de roda:
Roda de liga
Dimensão do aro:
13M/C x MT4.00
Travão dianteiro:
Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão de disco
Operação:
Accionamento com a mão esquerda
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)
Suspensão traseira:
Tipo:
Oscilação da unidade
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
104.0 mm (4.09 in)
Sistema eléctrico:
Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
GT9B-4
Voltagem, capacidade:
12 V, 8.0 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio

ESPECIFICAÇÕES
8-3
1
2
3
4
5
6
7
8
9

Voltagem, consumo em watts
×× × ×
quanti-
dade das lâmpadas:
Farol dianteiro:
12 V, 60 W/55 W
×
1
Farol dianteiro:
12 V, 55 W
×
1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W
×
2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W
×
2
Mínimos:
12 V, 5.0 W
×
2
Luz da chapa de matrícula:
12 V, 5.0 W
×
1
Iluminação do contador:
12 V, 2.0 W
×
3
Indicador luminoso de máximos:
12 V, 1.4 W
×
1
Indicador luminoso de mudança de direcção:
12 V, 1.4 W
×
2
Luz de advertência de problema no motor:
12 V, 1.4 W
×
1
Luz de advertência do ABS:
YP400A 12 V, 1.4 W
×
1
Indicador luminoso do sistema imobilizador:
LED

Fusíveis:
Fusível principal:
40.0 A
Fusível do farol dianteiro:
20.0 AFusível do sistema de sinalização:
10.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
10.0 A
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS:
YP400A 10.0 A
Fusível motor ABS:
YP400A 30.0 A
Fusível de solenóide ABS:
YP400A 20.0 A
Fusível de reserva:
10.0 A

9-1
2
3
4
5
6
7
8
9

INFORMAÇÕES PARA O CONSUMIDOR
PAU48611
Números de identificação
Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26410
Número de identificação do veículo
O número de identificação do veículo está
gravado no chassis.
NOTA

O número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direcção-ge-
ral de viação da sua área.
PAU26500
Etiqueta do modelo
A etiqueta do modelo está afixada no interi-
or do compartimento de armazenagem tra-
seiro. (Consulte a página 3-19.) Registe a
informação constante nesta etiqueta no es-
paço providenciado para esse efeito neste
manual. Esta informação será necessária
para encomendar peças sobresselentes a
um concessionário Yamaha.
1. Número de identificação do veículo
1

1. Etiqueta do modelo
1

INDEX
A
ABS (para modelos com sistema
ABS) ..................................................... 3-13
Aceleração e desaceleração..................... 5-2
Alarme antifurto (opcional) ........................ 3-9
Alavanca de bloqueio do travão
traseiro.................................................. 3-12
Alavanca do travão, dianteiro ................. 3-11
Alavanca do travão, traseiro ................... 3-11
Alavancas dos travões, lubrificação........ 6-28
Amortecedores, ajuste ............................ 3-20
Armazenagem........................................... 7-3
Arranque ................................................... 5-2
Assento do condutor, ajuste ................... 3-18
Assentos ................................................. 3-17
B
Bateria..................................................... 6-31
C
Cabo da alavanca de bloqueio do
travão traseiro, ajuste ........................... 6-25
Cabos, verificação e lubrificação ............ 6-27
Carenagens e painéis, remoção e
instalação ............................................... 6-8
Colocação do motor em
funcionamento ........................................ 5-1
Combustível ............................................ 3-15
Compartimentos de armazenagem......... 3-19
Consumo de combustível, sugestões
para a redução ....................................... 5-3
Conversores catalíticos........................... 3-16
Cor mate, cuidado..................................... 7-1
Cuidados ................................................... 7-1
D
Descanso central e descanso lateral,
verificação e lubrificação ....................... 6-29
Descanso lateral ...................................... 3-21
Detecção e resolução de problemas ....... 6-37
Direcção, verificação ............................... 6-30
E
Elementos do filtro de ar e tubos de
inspecção e elemento do filtro de ar
da caixa da correia em V....................... 6-18
Especificações........................................... 8-1
Estacionamento ......................................... 5-4
Etiqueta do modelo.................................... 9-1
F
Folga da alavanca dos travões
dianteiro e traseiro, verificação ............. 6-24
Folga das válvulas ................................... 6-21
Folga do punho do acelerador,
verificação ............................................. 6-21
Forquilha dianteira, verificação................ 6-29
Fusíveis, substituição .............................. 6-32
I
Indicadores luminosos de mudança
de direcção .............................................. 3-3
Indicadores luminosos e luzes de
advertência .............................................. 3-3
Indicador luminoso de máximos ................ 3-3
Indicador luminoso do sistema
imobilizador ............................................. 3-4
Informações relativas à segurança............ 1-1
Interruptor da buzina ............................... 3-10
Interruptor de arranque............................ 3-10
Interruptor de farol alto/baixo................... 3-10
Interruptor de paragem do motor............. 3-10Interruptor de perigo................................ 3-10
Interruptor de ultrapassagem .................. 3-10
Interruptor do sinal de mudança de
direcção ................................................ 3-10
Interruptores do guiador ............................ 3-9
Interruptor principal/bloqueio da
direcção .................................................. 3-2
J
Jogo de ferramentas ................................. 6-2
L
Lâmpada da luz da chapa de
matrícula, substituição .......................... 6-36
Lâmpada do farol dianteiro,
substituição ........................................... 6-34
Lâmpada do sinal de mudança de
direcção (traseiro), substituição ............ 6-35
Lâmpada dos mínimos ............................ 6-36
Líquido dos travões, mudança ................ 6-27
Localizações das peças ............................ 2-1
Luz de advertência de problema no
motor ....................................................... 3-3
Luz de advertência do ABS (para
modelos com sistema ABS) .................... 3-3
Luz do travão/farolim traseiro .................. 6-34
M
Manutenção e lubrificação, periódica........ 6-4
Manutenção, sistema de controlo
das emissões .......................................... 6-3
N
Nível de líquido dos travões,
verificação ............................................. 6-26
Número de identificação do veículo .......... 9-1
Números de identificação.......................... 9-1

INDEX
O
Óleo da transmissão final ........................ 6-16
Óleo do motor e elemento do filtro de
óleo........................................................ 6-13
P
Pastilhas dos travões da frente e de
trás, verificação ..................................... 6-25
Pneus ...................................................... 6-22
Punho e cabo do acelerador,
verificação e lubrificação ....................... 6-28
R
Recomendações para uma condução
segura ..................................................... 1-5
Refrigerante ............................................. 6-17
Rodagem do motor .................................... 5-4
Rodas ...................................................... 6-23
Rolamentos de roda, verificação ............. 6-30
S
Sinal de mudança de direcção
dianteiro................................................. 6-35
Sistema de corte do circuito de
ignição ................................................... 3-22
Sistema imobilizador ................................. 3-1
T
Tabelas de detecção e resolução de
problemas.............................................. 6-38
Tampa do depósito de combustível......... 3-14
Taquímetro ................................................ 3-5
Travagem .................................................. 5-3
V
Vela de ignição, verificação ..................... 6-11
Velocímetro ............................................... 3-4
Visor multifuncional ................................... 3-5

❊❍ ✤



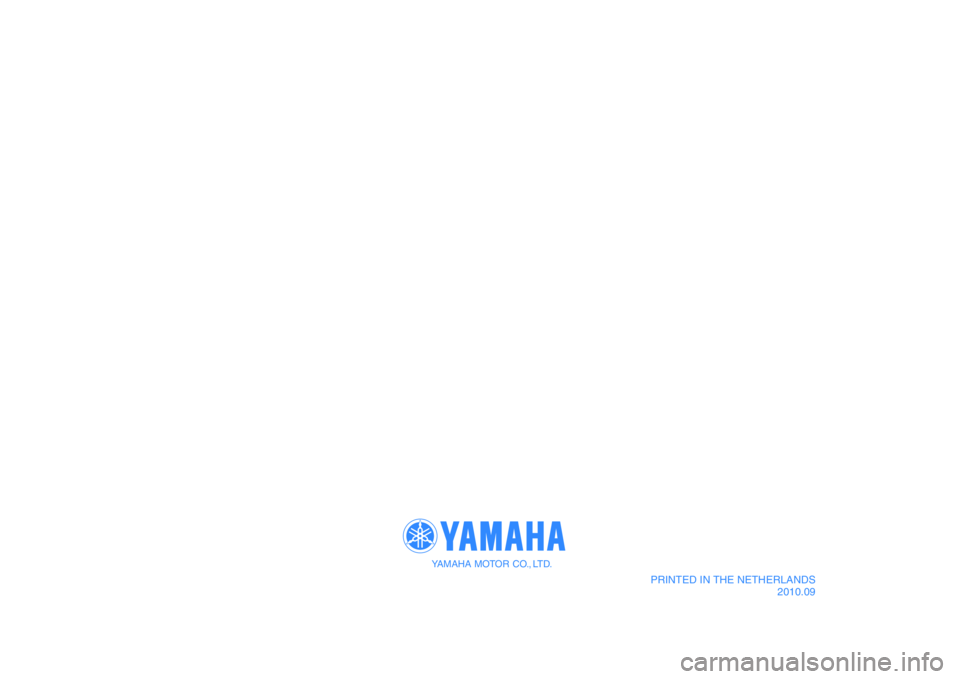

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.09

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.09
