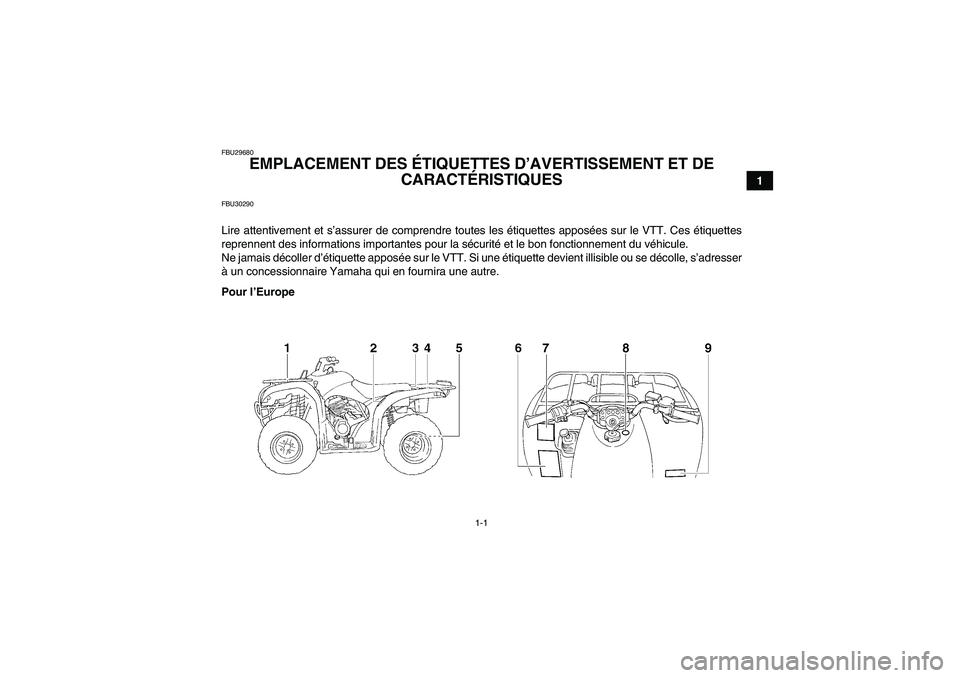

EMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES
FBU30290Lire attentivement et s’assurer de comprendre toutes les étiquettes apposées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la sécurité et le bon fonctionnement du véhicule.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une étiquette devient illisible ou se décolle, s’adresser
à un concessionnaire Yamaha qui en fournira une autre.
Pour l’EuropeU1P066F0.book Page 1 Thursday, August 5, 2010 5:06 PM

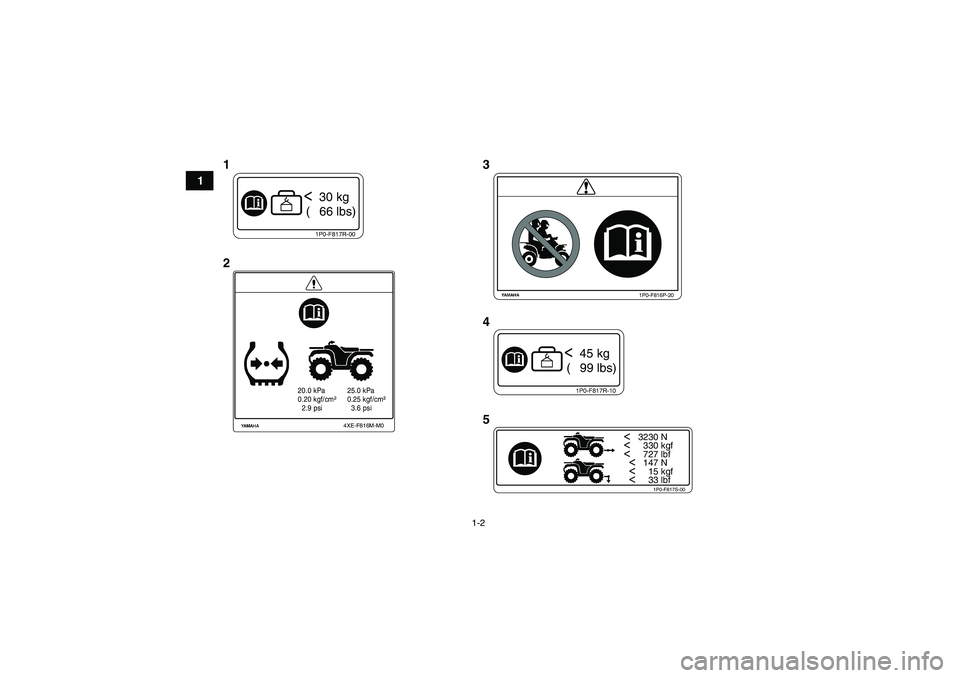

1-2
1
1P0-F817R-00< 30 kg
( 66 lbs)
1P0-F817R-10< 45 kg
( 99 lbs)
20.0 kPa
0.20 kgf/cm²
2.9 psi25.0 kPa
0.25 kgf/cm²
3.6 psi
4XE-F816M-M0
1P0-F816P-20
< 3230 N< 330 kgf< 727 lbf
< 147 N
< 15 kgf
< 33 lbf
1P0-F817S-00
13
4
5 2U1P066F0.book Page 2 Thursday, August 5, 2010 5:06 PM

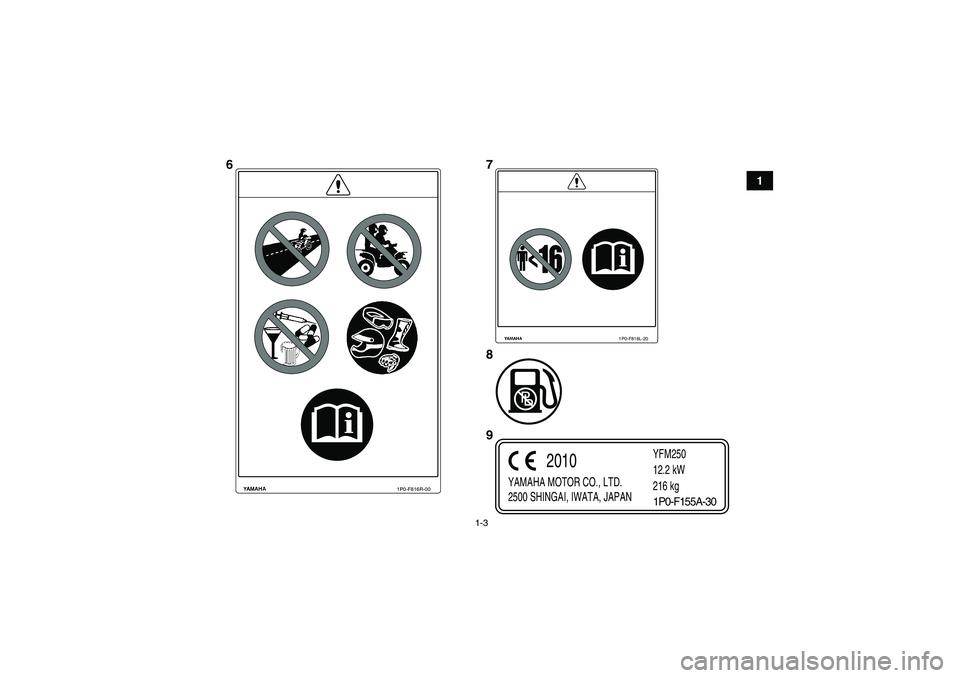

1-3
1
1P0-F816L-20
1P0-F816R-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM250
12.2 kW
216 kg
2010
1P0-F155A-30
67
8
9
U1P066F0.book Page 3 Thursday, August 5, 2010 5:06 PM

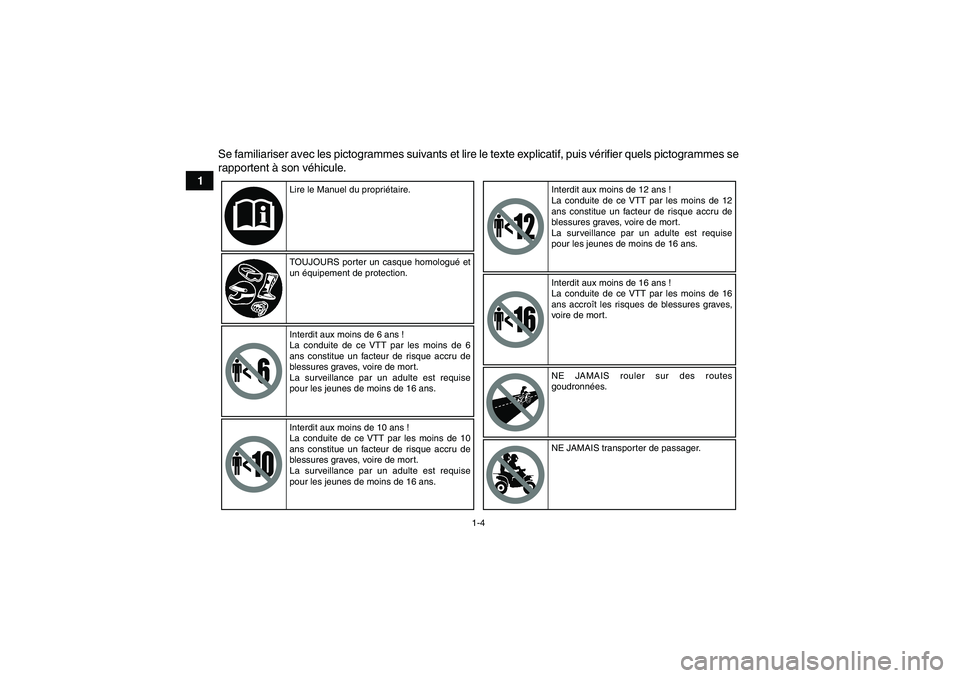

1-4
1Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis vérifier quels pictogrammes se
rapportent à son véhicule.
Lire le Manuel du propriétaire.
TOUJOURS porter un casque homologué et
un équipement de protection.
Interdit aux moins de 6 ans !
La conduite de ce VTT par les moins de 6
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 10 ans !
La conduite de ce VTT par les moins de 10
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.Interdit aux moins de 12 ans !
La conduite de ce VTT par les moins de 12
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 16 ans !
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort.
NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.
U1P066F0.book Page 4 Thursday, August 5, 2010 5:06 PM

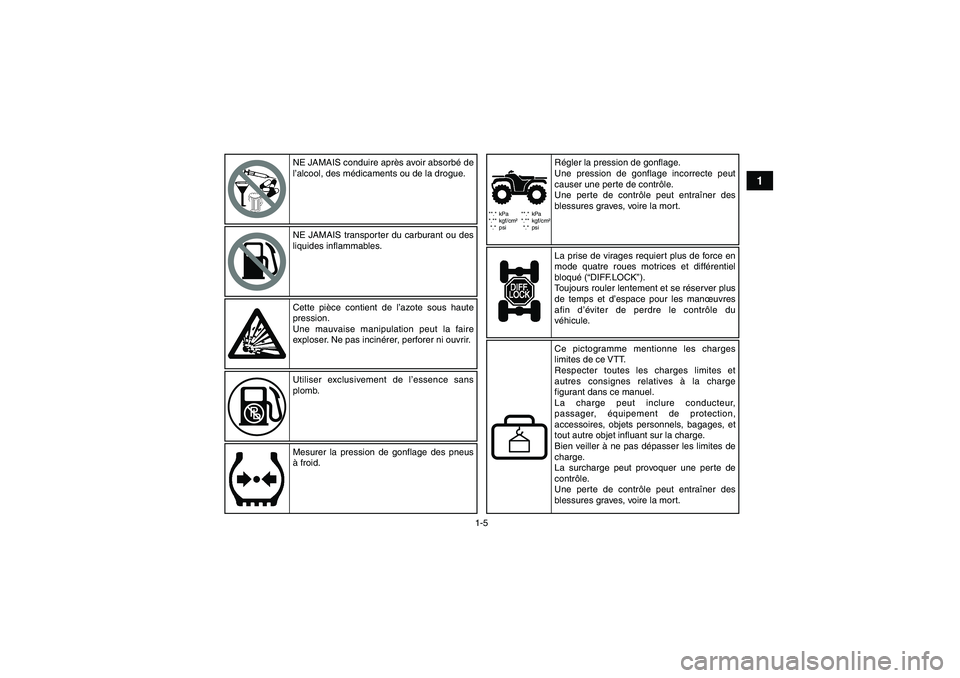

1-5
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
NE JAMAIS conduire après avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incinérer, perforer ni ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du
véhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
U1P066F0.book Page 5 Thursday, August 5, 2010 5:06 PM

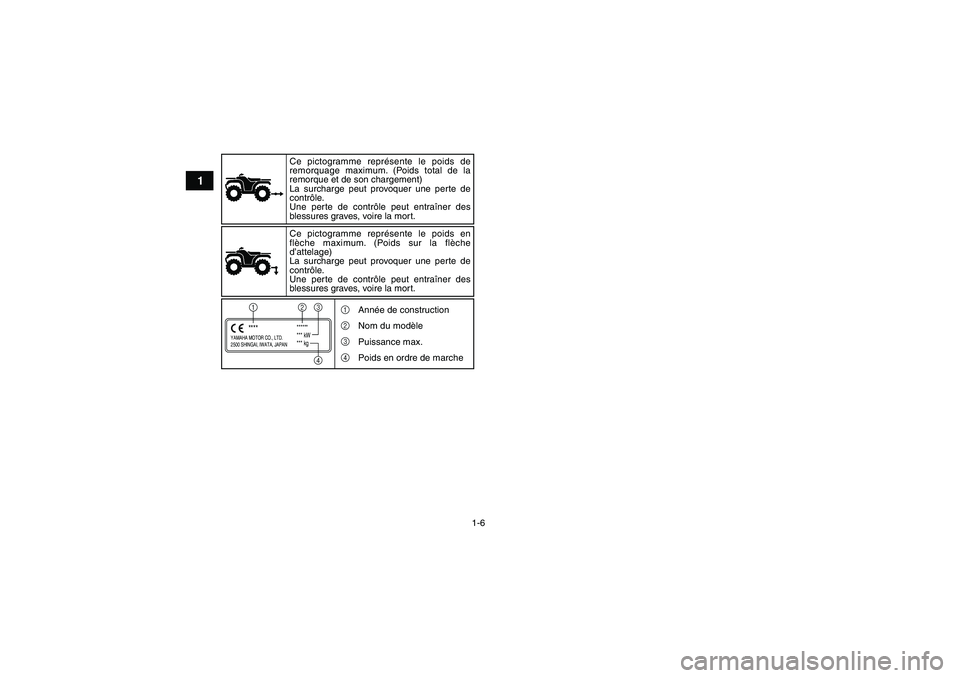

1-6
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34 Ce pictogramme représente le poids de
remorquage maximum. (Poids total de la
remorque et de son chargement)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
Ce pictogramme représente le poids en
flèche maximum. (Poids sur la flèche
d’attelage)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
1
2
3
4Année de construction
Nom du modèle
Puissance max.
Poids en ordre de marche
