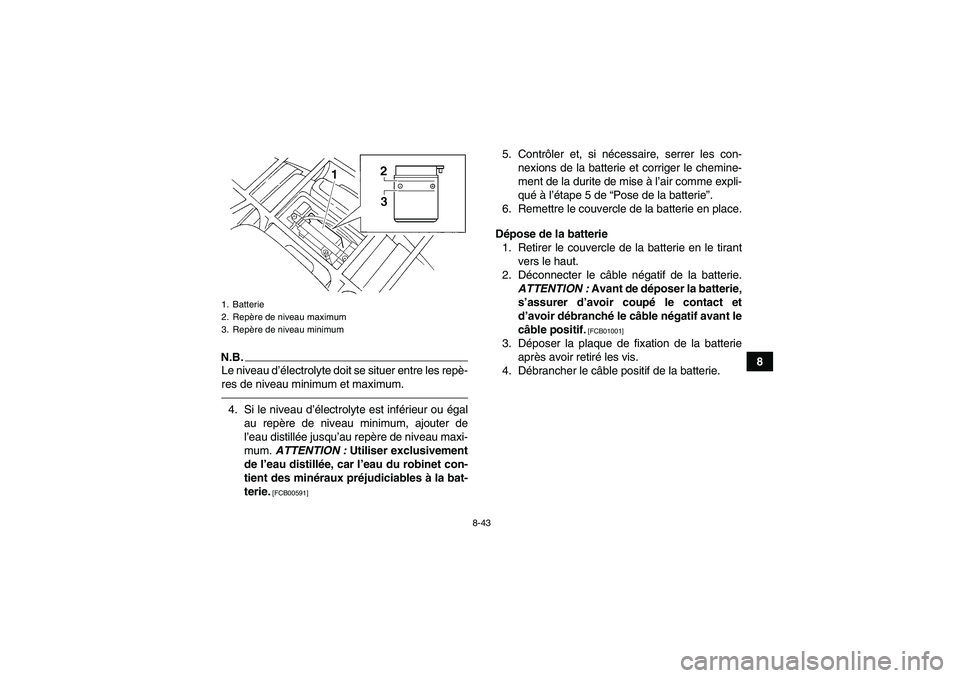

8-43
8
N.B.Le niveau d’électrolyte doit se situer entre les repè-
res de niveau minimum et maximum.4. Si le niveau d’électrolyte est inférieur ou égal
au repère de niveau minimum, ajouter de
l’eau distillée jusqu’au repère de niveau maxi-
mum. ATTENTION : Utiliser exclusivement
de l’eau distillée, car l’eau du robinet con-
tient des minéraux préjudiciables à la bat-
terie.
[FCB00591]
5. Contrôler et, si nécessaire, serrer les con-
nexions de la batterie et corriger le chemine-
ment de la durite de mise à l’air comme expli-
qué à l’étape 5 de “Pose de la batterie”.
6. Remettre le couvercle de la batterie en place.
Dépose de la batterie
1. Retirer le couvercle de la batterie en le tirant
vers le haut.
2. Déconnecter le câble négatif de la batterie.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
3. Déposer la plaque de fixation de la batterie
après avoir retiré les vis.
4. Débrancher le câble positif de la batterie.
1. Batterie
2. Repère de niveau maximum
3. Repère de niveau minimumU1P066F0.book Page 43 Thursday, August 5, 2010 5:06 PM

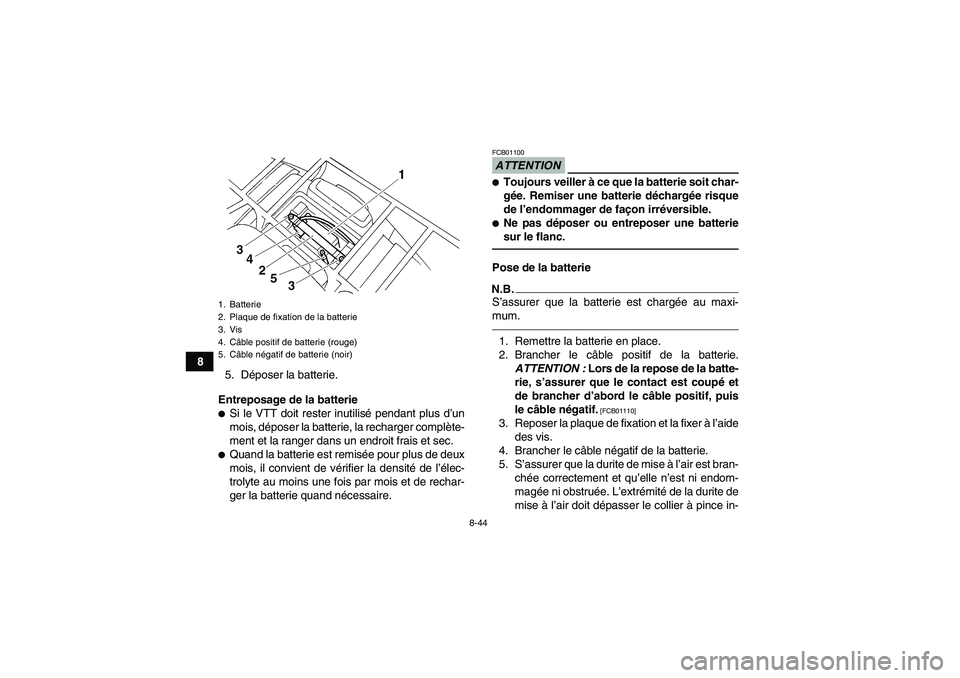

8-44
8
5. Déposer la batterie.
Entreposage de la batterie

Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remisée pour plus de deux
mois, il convient de vérifier la densité de l’élec-
trolyte au moins une fois par mois et de rechar-
ger la batterie quand nécessaire.
ATTENTIONFCB01100
Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque
de l’endommager de façon irréversible.
Ne pas déposer ou entreposer une batterie
sur le flanc.Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie en place.
2. Brancher le câble positif de la batterie.
ATTENTION : Lors de la repose de la batte-
rie, s’assurer que le contact est coupé et
de brancher d’abord le câble positif, puis
le câble négatif.
[FCB01110]
3. Reposer la plaque de fixation et la fixer à l’aide
des vis.
4. Brancher le câble négatif de la batterie.
5. S’assurer que la durite de mise à l’air est bran-
chée correctement et qu’elle n’est ni endom-
magée ni obstruée. L’extrémité de la durite de
mise à l’air doit dépasser le collier à pince in-
1. Batterie
2. Plaque de fixation de la batterie
3. Vis
4. Câble positif de batterie (rouge)
5. Câble négatif de batterie (noir)U1P066F0.book Page 44 Thursday, August 5, 2010 5:06 PM

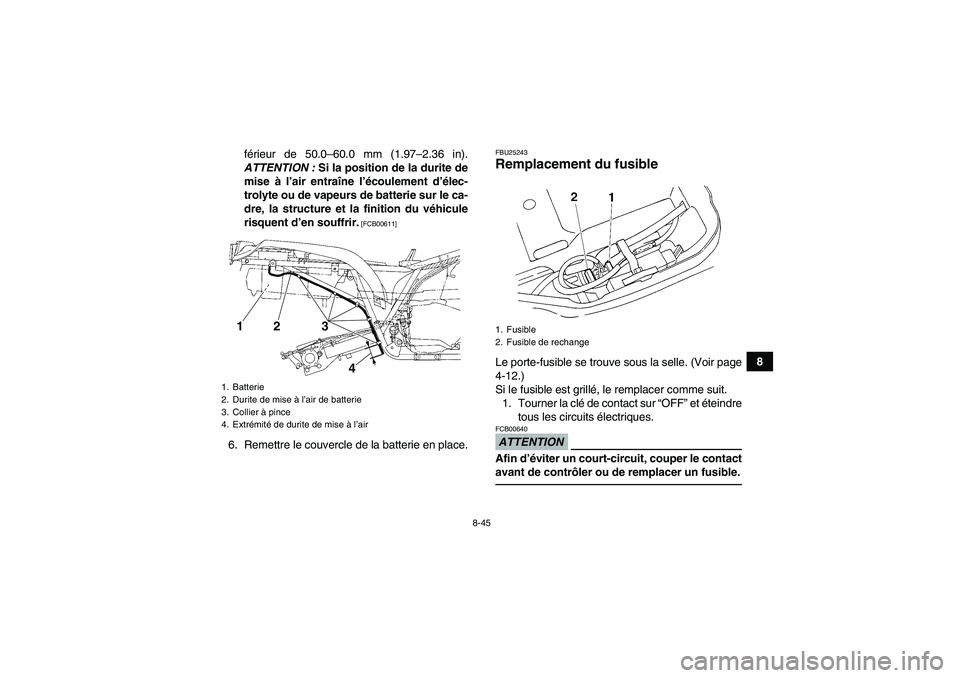

8-45
8 férieur de 50.0–60.0 mm (1.97–2.36 in).
ATTENTION : Si la position de la durite de
mise à l’air entraîne l’écoulement d’élec-
trolyte ou de vapeurs de batterie sur le ca-
dre, la structure et la finition du véhicule
risquent d’en souffrir.
[FCB00611]
6. Remettre le couvercle de la batterie en place.
FBU25243Remplacement du fusible Le porte-fusible se trouve sous la selle. (Voir page
4-12.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
1. Batterie
2. Durite de mise à l’air de batterie
3. Collier à pince
4. Extrémité de durite de mise à l’air
4
1
23
1. Fusible
2. Fusible de rechange
U1P066F0.book Page 45 Thursday, August 5, 2010 5:06 PM

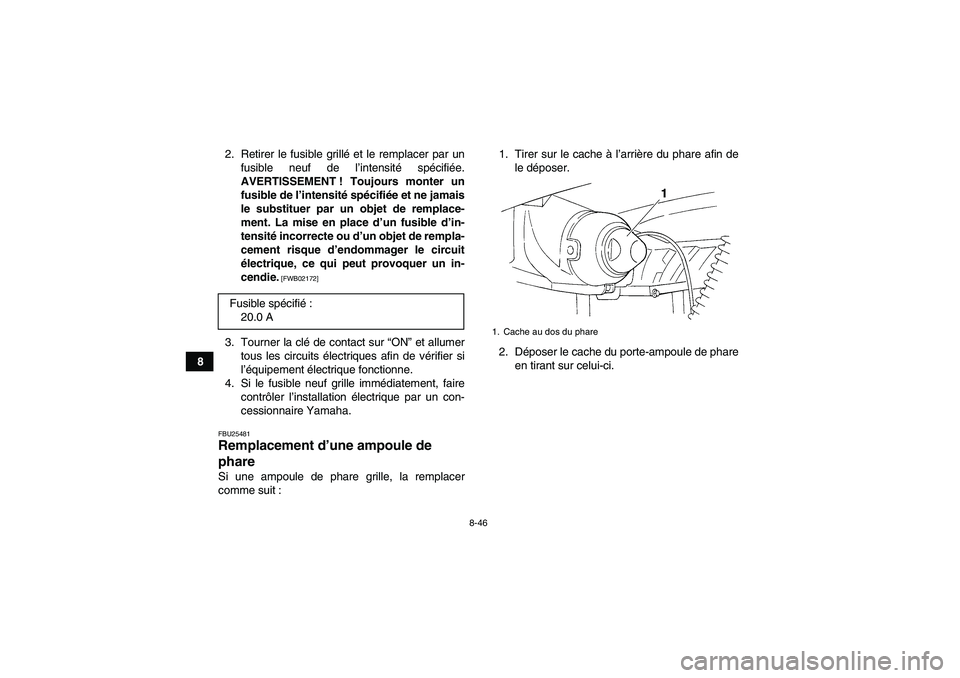

8-46
82. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un
fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.FBU25481Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :1. Tirer sur le cache à l’arrière du phare afin de
le déposer.
2. Déposer le cache du porte-ampoule de phare
en tirant sur celui-ci. Fusible spécifié:
20.0 A
1. Cache au dos du phare
U1P066F0.book Page 46 Thursday, August 5, 2010 5:06 PM

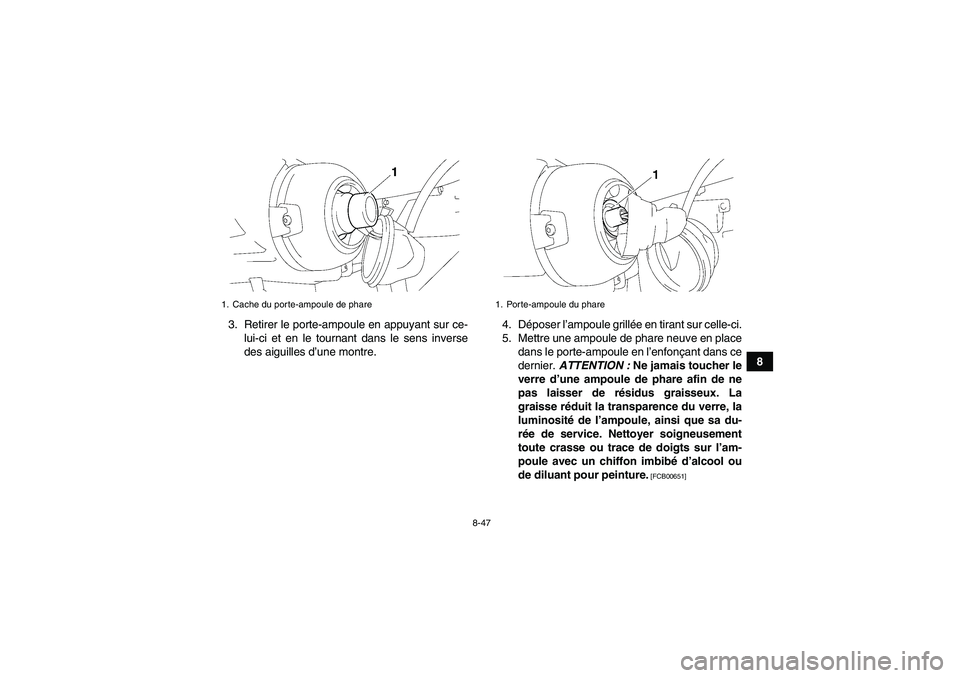

8-47
8 3. Retirer le porte-ampoule en appuyant sur ce-
lui-ci et en le tournant dans le sens inverse
des aiguilles d’une montre.4. Déposer l’ampoule grillée en tirant sur celle-ci.
5. Mettre une ampoule de phare neuve en place
dans le porte-ampoule en l’enfonçant dans ce
dernier. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00651]
1. Cache du porte-ampoule de phare
1. Porte-ampoule du phare
U1P066F0.book Page 47 Thursday, August 5, 2010 5:06 PM

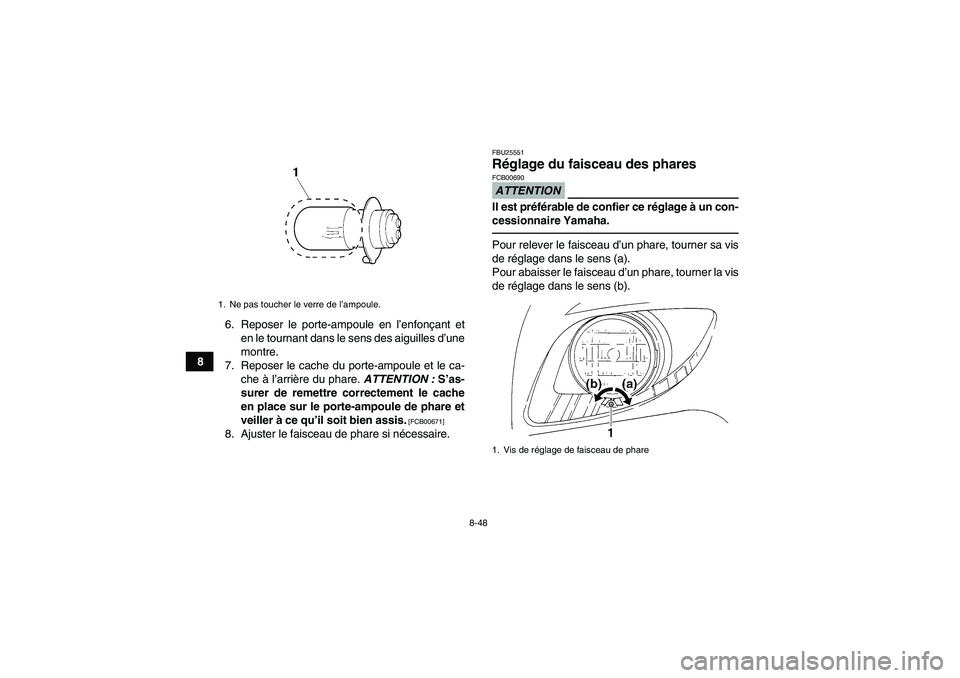

8-48
86. Reposer le porte-ampoule en l’enfonçant et
en le tournant dans le sens des aiguilles d’une
montre.
7. Reposer le cache du porte-ampoule et le ca-
che à l’arrière du phare. ATTENTION : S’as-
surer de remettre correctement le cache
en place sur le porte-ampoule de phare et
veiller à ce qu’il soit bien assis.
[FCB00671]
8. Ajuster le faisceau de phare si nécessaire.
FBU25551Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.Pour relever le faisceau d’un phare, tourner sa vis
de réglage dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
1. Ne pas toucher le verre de l’ampoule.
1. Vis de réglage de faisceau de phare
U1P066F0.book Page 48 Thursday, August 5, 2010 5:06 PM

8-49
8
FBU25611Remplacement de l’ampoule du feu ar-
rière/stop Si l’ampoule de feu arrière/stop grille, la remplacer
comme suit.
1. Déposer le porte-ampoule et l’ampoule en
tournant le porte-ampoule dans le sens in-
verse des aiguilles d’une montre.
2. Retirer l’ampoule grillée en l’enfonçant et en la
tournant dans le sens inverse des aiguilles
d’une montre.3. Monter une ampoule neuve sur le porte-am-
poule, l’enfoncer et la tourner à fond dans le
sens des aiguilles d’une montre.
4. Mettre le porte-ampoule et l’ampoule en place
en tournant le porte-ampoule dans le sens
des aiguilles d’une montre.
FBU25651Dépose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.
1. Porte-ampoule de feu arrière/stop
1. Porte-ampoule de feu arrière/stop
2. Ampoule de feu arrière/stop
U1P066F0.book Page 49 Thursday, August 5, 2010 5:06 PM

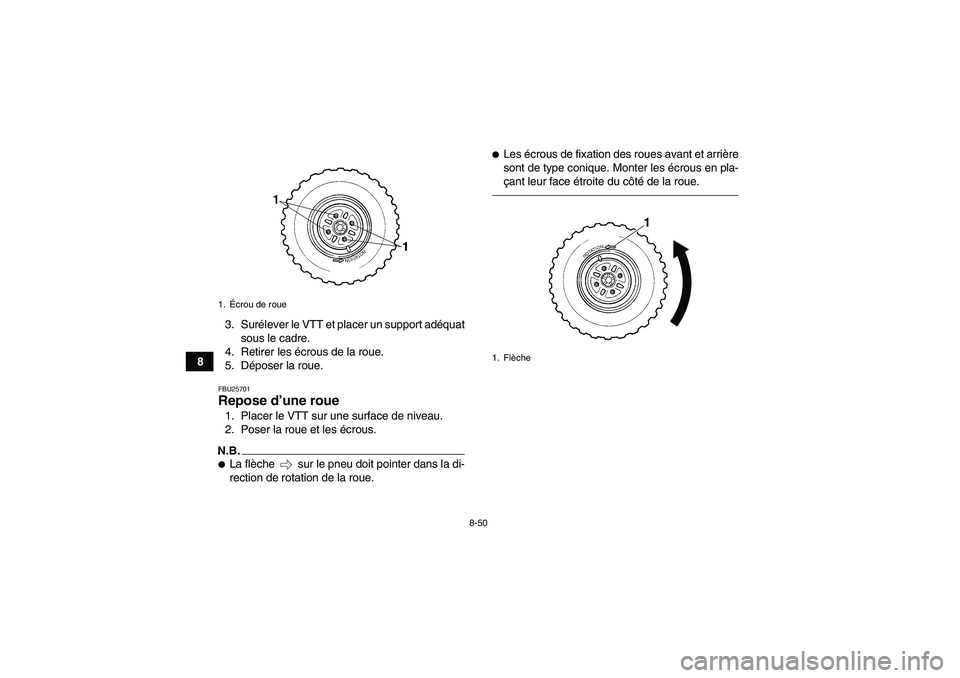

8-50
83. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.
FBU25701Repose d’une roue 1. Placer le VTT sur une surface de niveau.
2. Poser la roue et les écrous.N.B.
La flèche sur le pneu doit pointer dans la di-
rection de rotation de la roue.

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en pla-
çant leur face étroite du côté de la roue.
1.Écrou de roue
1. Flèche
1
