2011 YAMAHA GRIZZLY 250 Notices Demploi (in French)

10-3
10

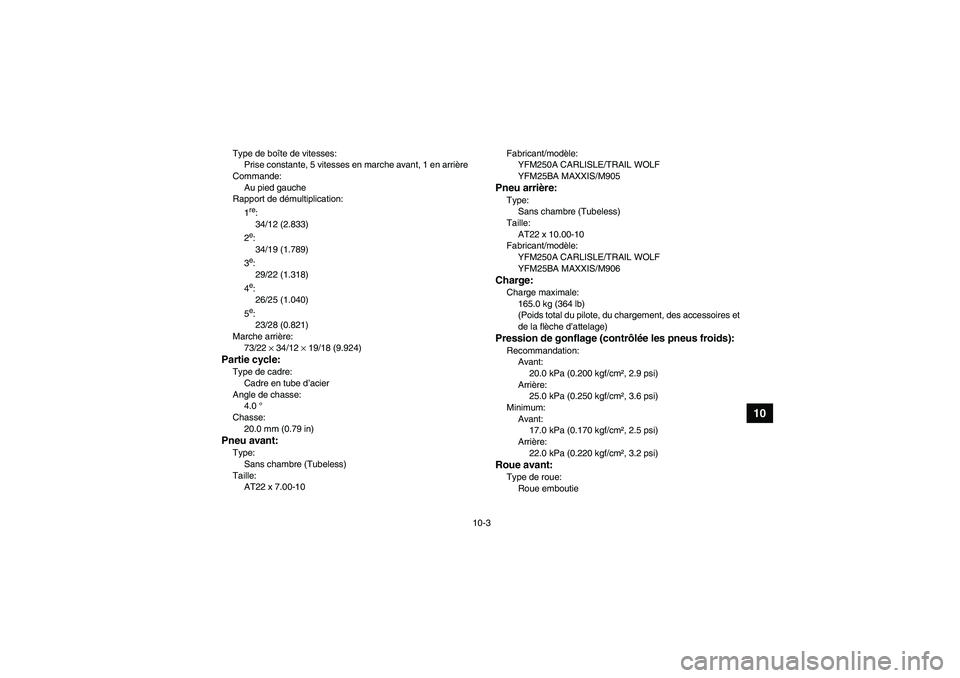

Type de boîte de vitesses:
Prise constante, 5 vitesses en marche avant, 1 en arrière
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
34/12 (2.833)
2e:
34/19 (1.789)
3e:
29/22 (1.318)
4e:
26/25 (1.040)
5e:
23/28 (0.821)
Marche arrière:
73/22 × 34/12 × 19/18 (9.924)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
20.0 mm (0.79 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT22 x 7.00-10Fabricant/modèle:
YFM250A CARLISLE/TRAIL WOLF
YFM25BA MAXXIS/M905
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT22 x 10.00-10
Fabricant/modèle:
YFM250A CARLISLE/TRAIL WOLF
YFM25BA MAXXIS/M906Charge:Charge maximale:
165.0 kg (364 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
20.0 kPa (0.200 kgf/cm², 2.9 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
17.0 kPa (0.170 kgf/cm², 2.5 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
U1P066F0.book Page 3 Thursday, August 5, 2010 5:06 PM

10-4
10

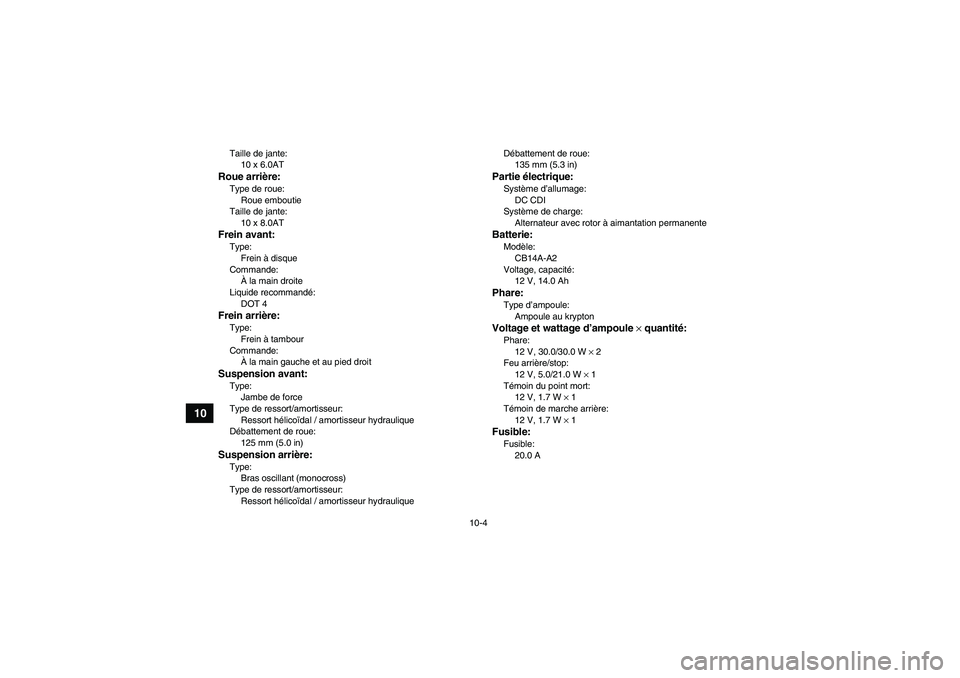

Taille de jante:
10 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
10 x 8.0ATFrein avant:Type:
Frein à disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à tambour
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Jambe de force
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
125 mm (5.0 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauliqueDébattement de roue:
135 mm (5.3 in)
Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
CB14A-A2
Voltage, capacité:
12 V, 14.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1Fusible:Fusible:
20.0 A
U1P066F0.book Page 4 Thursday, August 5, 2010 5:06 PM

11-1
11

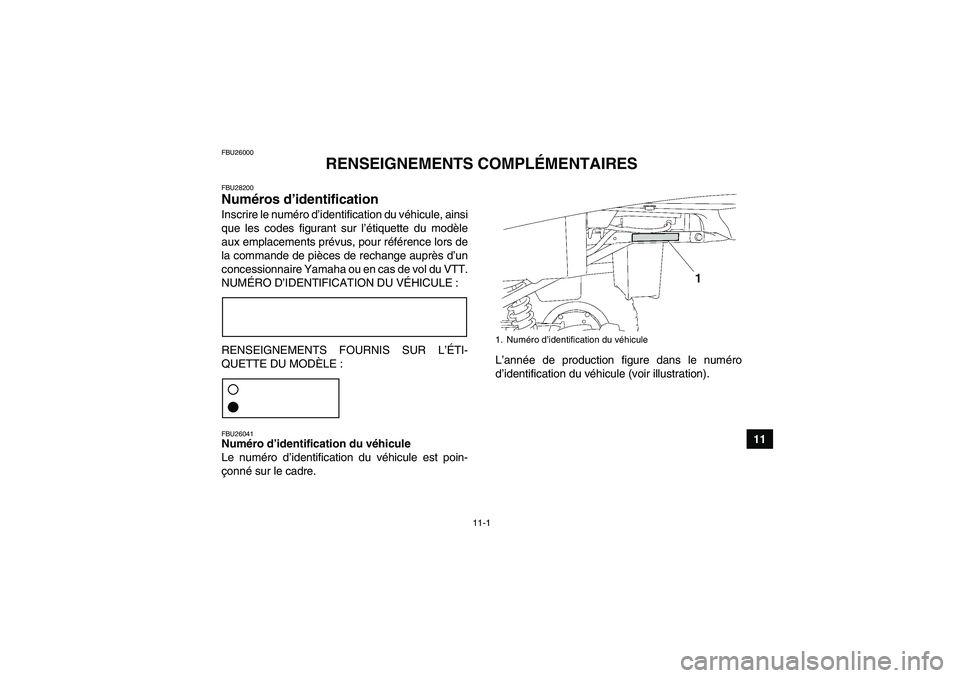

FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
U1P066F0.book Page 1 Thursday, August 5, 2010 5:06 PM

11-2
11

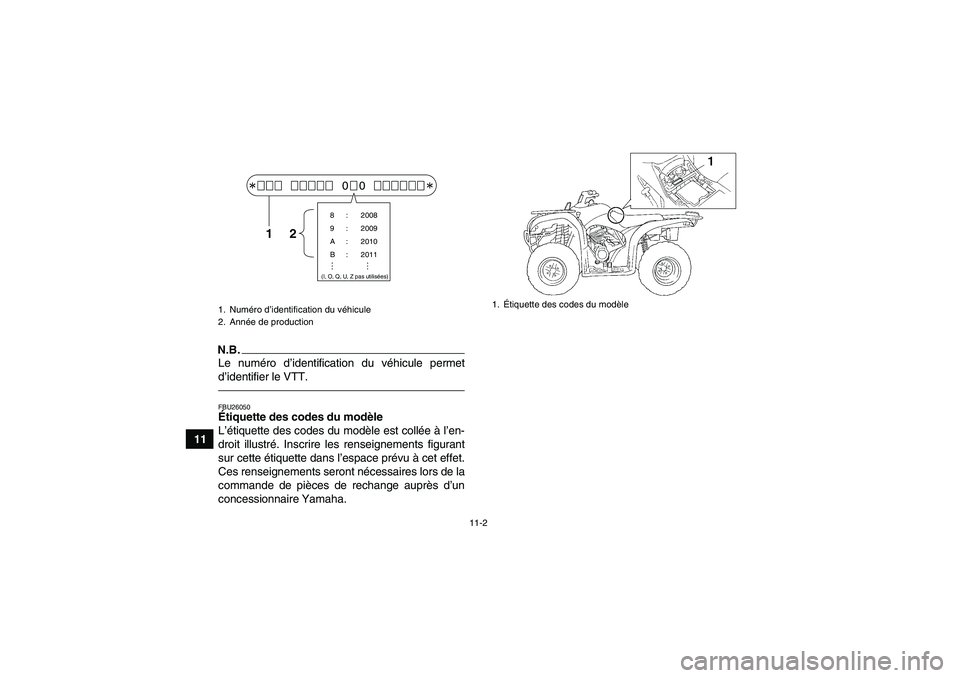

N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
U1P066F0.book Page 2 Thursday, August 5, 2010 5:06 PM

INDEX
AAccessoires et chargement ............................................ 6-8
Amortisseur arrière, réglage ........................................ 4-15
Arbre de direction, lubrification .................................... 8-41
Avertisseur ..................................................................... 4-3BBatterie .................................................................. 5-7, 8-41
Bougie, contrôle ........................................................... 8-10
Bras oscillant, lubrification des pivots .......................... 8-41CCâbles, contrôle et lubrification .................................... 8-38
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-8, 5-4
Carburateur, réglage .................................................... 8-26
Commodos ..................................................................... 4-2
Compartiment de rangement ....................................... 4-13
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-36
Coupe-circuit du moteur ................................................. 4-2DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3EÉclairage, commutateur général .................................... 4-3
Embrayage, réglage du jeu .......................................... 8-37
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
Étiquette des codes du modèle ................................... 11-2
FFeu arrière/stop, remplacement d’une ampoule .......... 8-49
Filtre à air, nettoyage de l’élément ............................... 8-22
Frein arrière, levier et pédale ......................................... 4-5
Frein arrière, réglage de hauteur et de garde de
pédale et de garde du levier ...................................... 8-32
Frein avant, contrôle de la garde du levier .................. 8-32
Frein avant, levier .......................................................... 4-4
Frein de stationnement .................................................. 4-6
Freins ........................................................................... 8-29
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide ..................................... 8-31
Freins, contrôle des plaquettes et mâchoires .............. 8-29
Freins, contrôle du niveau du liquide ........................... 8-30
Fusible, remplacement ................................................ 8-45HHuile de couple conique arrière ............................ 5-4, 8-19
Huile moteur .................................................................. 5-4
Huile moteur et élément du filtre à huile ...................... 8-12IInstruments, éclairage et commandes ........................... 5-7LLanceur à rappel ............................................................ 4-7
Levier des gaz ........................................................ 4-3, 5-5
Levier des gaz, réglage de la garde ............................ 8-28
U1P066F0.book Page 1 Thursday, August 5, 2010 5:06 PM

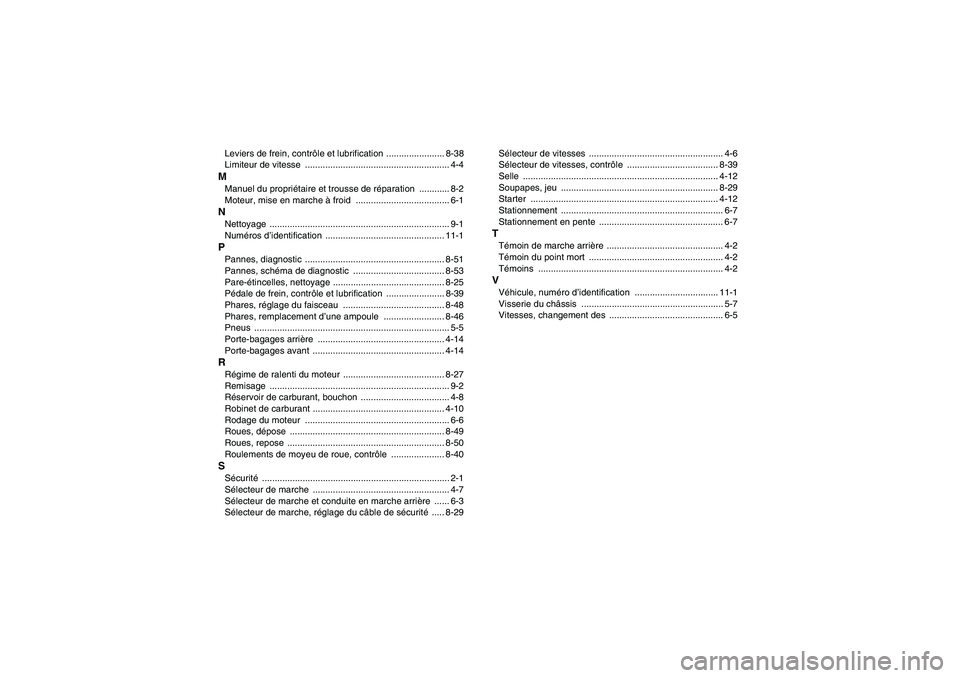

Leviers de frein, contrôle et lubrification ....................... 8-38
Limiteur de vitesse ......................................................... 4-4MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-51
Pannes, schéma de diagnostic .................................... 8-53
Pare-étincelles, nettoyage ............................................ 8-25
Pédale de frein, contrôle et lubrification ....................... 8-39
Phares, réglage du faisceau ........................................ 8-48
Phares, remplacement d’une ampoule ........................ 8-46
Pneus ............................................................................. 5-5
Porte-bagages arrière .................................................. 4-14
Porte-bagages avant .................................................... 4-14RRégime de ralenti du moteur ........................................ 8-27
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-8
Robinet de carburant .................................................... 4-10
Rodage du moteur ......................................................... 6-6
Roues, dépose ............................................................. 8-49
Roues, repose .............................................................. 8-50
Roulements de moyeu de roue, contrôle ..................... 8-40SSécurité .......................................................................... 2-1
Sélecteur de marche ...................................................... 4-7
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité ..... 8-29Sélecteur de vitesses ..................................................... 4-6
Sélecteur de vitesses, contrôle .................................... 8-39
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-29
Starter .......................................................................... 4-12
Stationnement ................................................................ 6-7
Stationnement en pente ................................................. 6-7
TTémoin de marche arrière .............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins ......................................................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-7
Vitesses, changement des ............................................. 6-5
