2011 YAMAHA GRIZZLY 125 Manuale de Empleo (in Spanish)

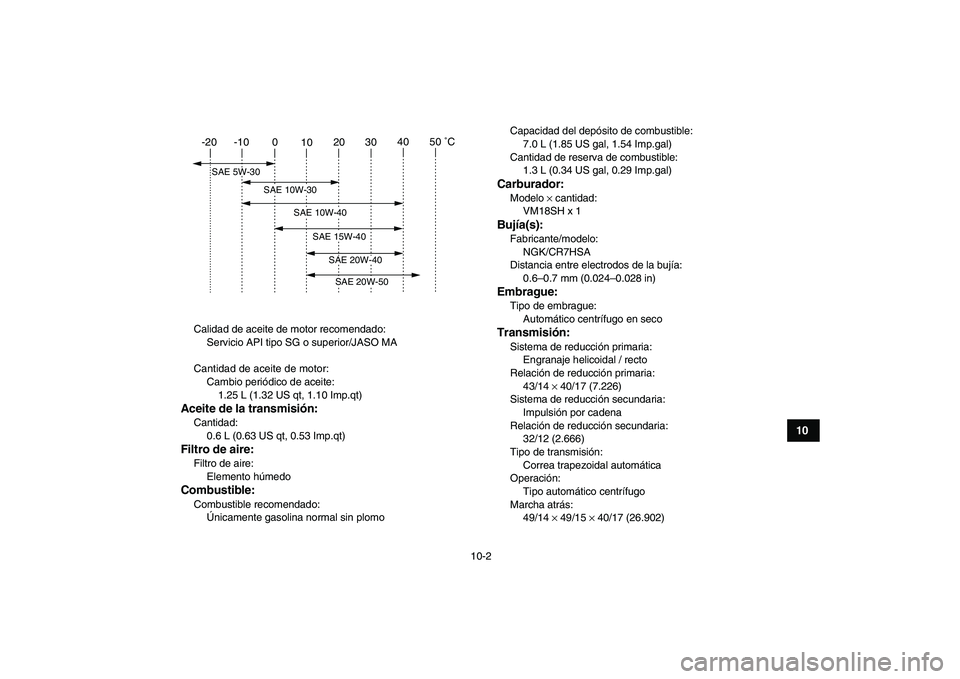

10-2
1
2
3
4
5
6
7
8
910
11

Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Cambio periódico de aceite:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Aceite de la transmisión:
Cantidad:
0.6 L (0.63 US qt, 0.53 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomoCapacidad del depósito de combustible:
7.0 L (1.85 US gal, 1.54 Imp.gal)
Cantidad de reserva de combustible:
1.3 L (0.34 US gal, 0.29 Imp.gal)
Carburador:
Modelo
×
cantidad:
VM18SH x 1
Bujía(s):
Fabricante/modelo:
NGK/CR7HSA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
Embrague:
Tipo de embrague:
Automático centrífugo en seco
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal / recto
Relación de reducción primaria:
43/14
×
40/17 (7.226)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
32/12 (2.666)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Marcha atrás:
49/14
×
49/15
×
40/17 (26.902)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30

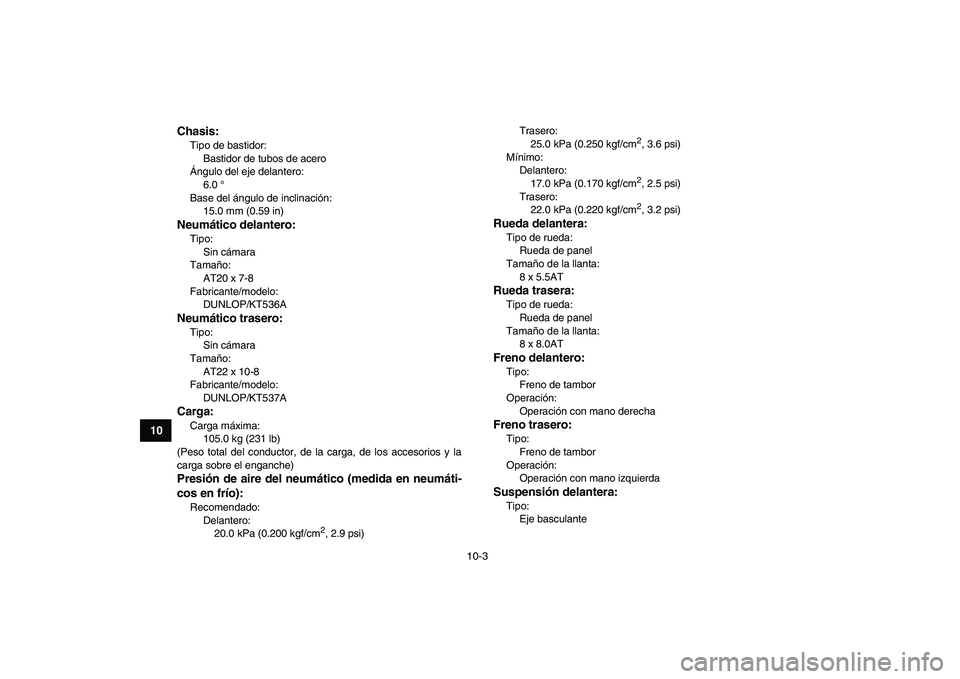

10-3
1
2
3
4
5
6
7
8
910
11
Chasis:

Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
15.0 mm (0.59 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT20 x 7-8
Fabricante/modelo:
DUNLOP/KT536A
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT22 x 10-8
Fabricante/modelo:
DUNLOP/KT537A
Carga:
Carga máxima:
105.0 kg (231 lb)
(Peso total del conductor, de la carga, de los accesorios y la
carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
20.0 kPa (0.200 kgf/cm
2

, 2.9 psi)Trasero:
25.0 kPa (0.250 kgf/cm
2

, 3.6 psi)
Mínimo:
Delantero:
17.0 kPa (0.170 kgf/cm
2

, 2.5 psi)
Trasero:
22.0 kPa (0.220 kgf/cm
2

, 3.2 psi)
Rueda delantera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 5.5AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 8.0AT
Freno delantero:
Tipo:
Freno de tambor
Operación:
Operación con mano derecha
Freno trasero:
Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:
Tipo:
Eje basculante

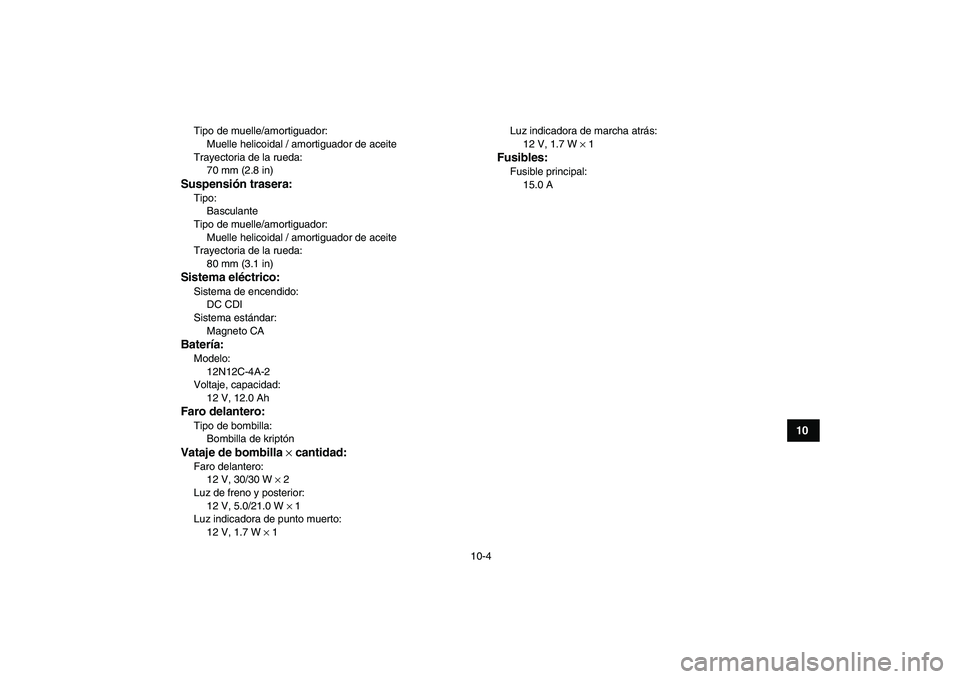

10-4
1
2
3
4
5
6
7
8
910
11

Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
70 mm (2.8 in)
Suspensión trasera:
Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
80 mm (3.1 in)
Sistema eléctrico:
Sistema de encendido:
DC CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
12N12C-4A-2
Voltaje, capacidad:
12 V, 12.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×
cantidad:
Faro delantero:
12 V, 30/30 W
×
2
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1Luz indicadora de marcha atrás:
12 V, 1.7 W
×
1

Fusibles:
Fusible principal:
15.0 A

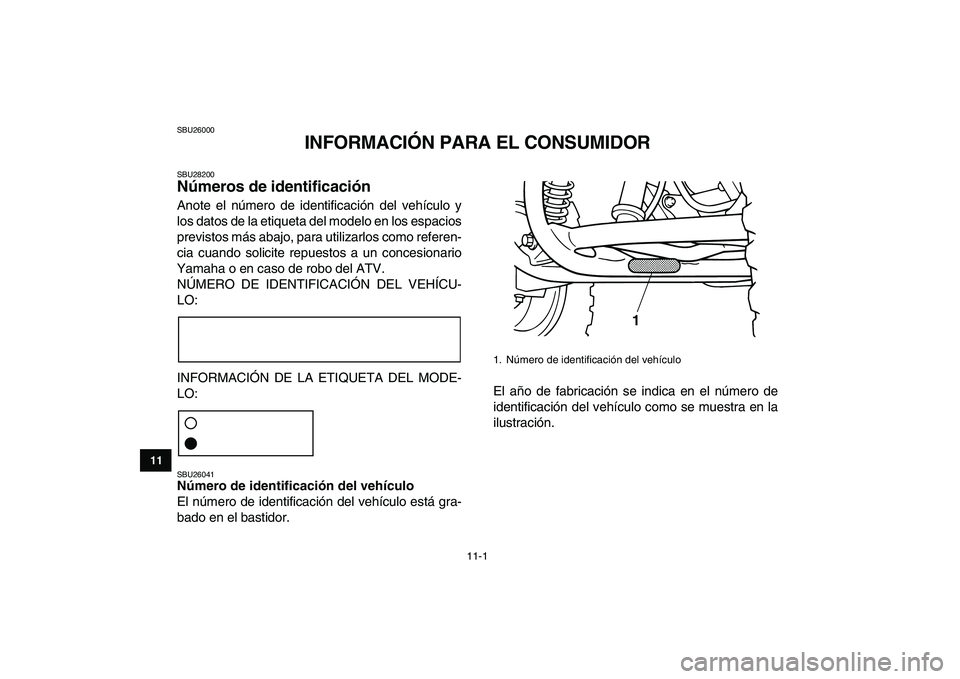

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200
Números de identificación
Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26041
Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo
1

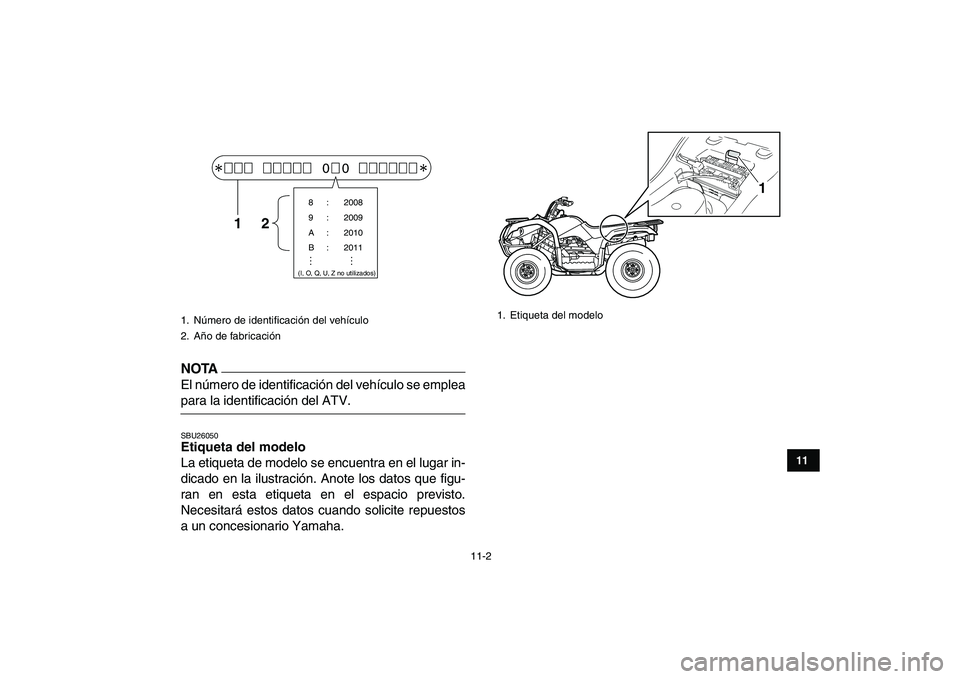

11-2
1
2
3
4
5
6
7
8
9
1011
NOTA

El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12

1. Etiqueta del modelo
1

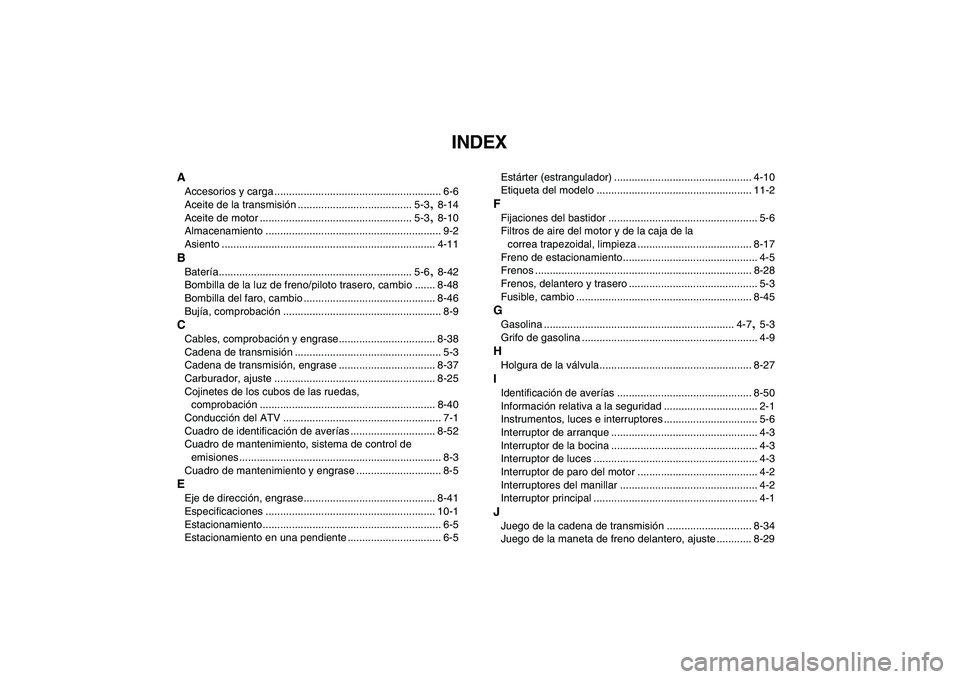

INDEX
A
Accesorios y carga ......................................................... 6-6
Aceite de la transmisión ....................................... 5-3
,
8-14
Aceite de motor .................................................... 5-3
,
8-10
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-11
B
Batería.................................................................. 5-6
,
8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-48
Bombilla del faro, cambio ............................................. 8-46
Bujía, comprobación ...................................................... 8-9
C
Cables, comprobación y engrase................................. 8-38
Cadena de transmisión .................................................. 5-3
Cadena de transmisión, engrase ................................. 8-37
Carburador, ajuste ....................................................... 8-25
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-40
Conducción del ATV ...................................................... 7-1
Cuadro de identificación de averías ............................. 8-52
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
E
Eje de dirección, engrase............................................. 8-41
Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5Estárter (estrangulador) ............................................... 4-10
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-6
Filtros de aire del motor y de la caja de la
correa trapezoidal, limpieza ....................................... 8-17
Freno de estacionamiento.............................................. 4-5
Frenos .......................................................................... 8-28
Frenos, delantero y trasero ............................................ 5-3
Fusible, cambio ............................................................ 8-45
G
Gasolina ................................................................. 4-7
,
5-3
Grifo de gasolina ............................................................ 4-9
H
Holgura de la válvula.................................................... 8-27
I
Identificación de averías .............................................. 8-50
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-6
Interruptor de arranque .................................................. 4-3
Interruptor de la bocina .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1
J
Juego de la cadena de transmisión ............................. 8-34
Juego de la maneta de freno delantero, ajuste ............ 8-29

Juego de la maneta de freno (trasero), ajuste ..............8-34
Juego libre del cable del acelerador, ajuste..................8-26
L
Limitador de velocidad ....................................................4-4
Limpieza..........................................................................9-1
Localización de las etiquetas ..........................................1-1
Localización de las piezas ..............................................3-1
Luces indicadoras ...........................................................4-2
Luz del faro, ajuste........................................................8-48
Luz indicadora de marcha atrás......................................4-2
Luz indicadora de punto muerto .....................................4-2
M
Maneta de aceleración............................................4-3
,
5-3
Maneta del freno, delantero ............................................4-4
Maneta del freno, trasero ................................................4-5
Manetas de freno, comprobación y engrase.................8-39
Manual del propietario y juego de herramientas .............8-2
Motor, arranque en caliente ............................................6-2
Motor, arranque en frío ...................................................6-1
N
Neumáticos .....................................................................5-3
Número de identificación del vehículo ..........................11-1
Números de identificación.............................................11-1
P
Palanca de selección de marcha ....................................4-6
Palanca de selección de marcha y conducción
hacia atrás ....................................................................6-3
Parachispas, limpieza ...................................................8-23
Pivotes de articulación delanteros, engrase .................8-41
Portaequipajes, delantero .............................................4-12
Portaequipajes, trasero .................................................4-12
R
Ralentí del motor.......................................................... 8-26
Rodaje del motor............................................................ 6-4
Rueda, desmontaje ...................................................... 8-49
Rueda, montaje............................................................ 8-49
S
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-40
T
Tapón del depósito de gasolina ..................................... 4-7
Tornillo de vaciado de la caja de la correa
trapezoidal ................................................................. 8-24
Z
Zapatas de freno, comprobación de delanteras
y traseras ................................................................... 8-28
