2011 Seat Altea Freetrack Manual del propietario (in Spanish)

55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
AlteaFreetrack_ES.book Seite 55 Mittwoch, 21. Juli 2010 12:19 12

56
Fig. 33 Tablero de instrumentosAlteaFreetrack_ES.book Seite 56 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Mando de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de instrumentos
y mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Palanca de intermitentes y de luz de carretera y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos:
−Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia-lavacristales y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tecla para la calefacción del asiento izquierdo . . . . . . . . . . . . Mandos para
−
Calefacción* y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navegador*
Tecla para la calefacción del asiento derecho . . . . . . . . . . . . .
Testigo de control de la desactivación de los airbags del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontal del lado del acompañante . . . . . . . . . . . . . . . .
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . .
Palanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamiento portavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en consola central:
− Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Control de presión de neumáticos
− Encendedor/Toma de corriente . . . . . . . . . . . . . . . . . . . . . .
− Regulación espejos retrovisores exteriores . . . . . . . . . . . .
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor intermitentes de emergencia . . . . . . . . . . . . . . . .
Pedales
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . .
Tirador de desbloqueo del capó del motor . . . . . . . . . . . . . . .
Mandos para abrir y cerrar las ventanillas delanteras . . . . . .
A1A2
120
A3
124
A4
124
A5A6
127, 191
A7
92
A8
59
62
79
A9
31
A10
132, 64
A11
143
A12
163
165
168
A13A14
143
A15
45
A16
31
A17
146
A18
182
A19
151
A20
100
198
155
137
A21
188
A22
125
A23A24
177
A25
175
A26
229
A27
114
AlteaFreetrack_ES.book Seite 57 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción
58
Mando de seguridad* para las ventanillas traseras . . . . . . . .
Mandos* para abrir y cerrar las ventanillas traseras . . . . . . .Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.A28
114
A29
114
AlteaFreetrack_ES.book Seite 58 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

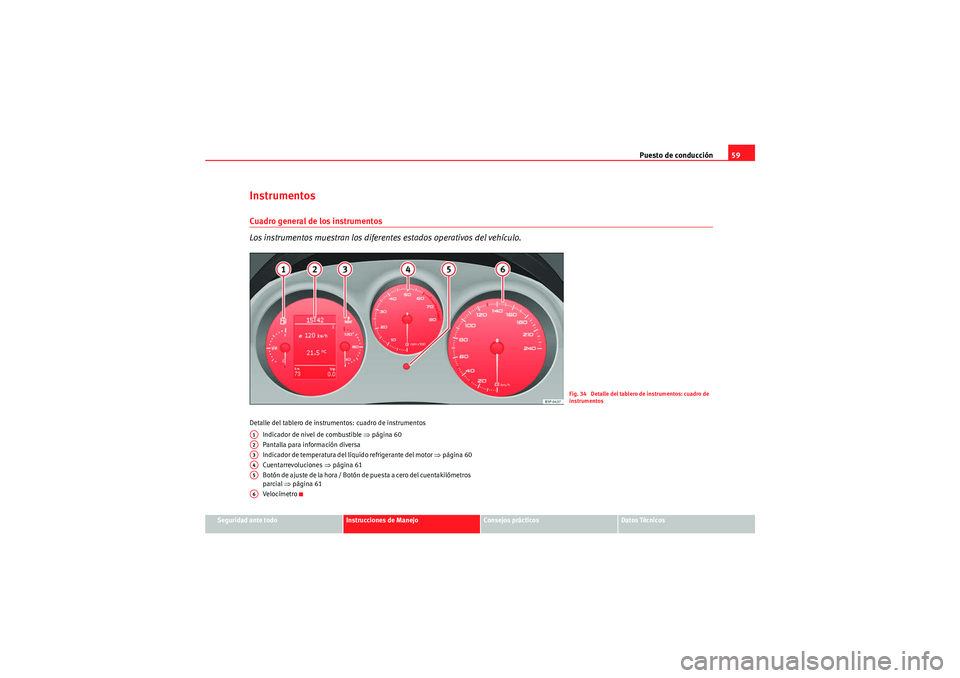

InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Detalle del tablero de instrumentos: cuadro de instrumentos
Indicador de nivel de combustible ⇒página 60
Pantalla para información diversa
Indicador de temperatura del líquido refrigerante del motor ⇒página 60
Cuentarrevoluciones ⇒página 61
B o t ó n d e a j u s t e d e la h o ra / B o t ó n d e p u e s ta a c e r o d e l c u e n ta k i l ó m e t r o s
parcial ⇒página 61
Velocímetro
Fig. 34 Detalle del tablero de instrumentos: cuadro de
instrumentos
A1A2A3A4A5A6
AlteaFreetrack_ES.book Seite 59 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción
60Indicador de nivel del depósito de combustible
z y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 55 litros.
Cuando la aguja alcanza la zona de reserva ⇒fig. 35 (flecha), se enciende
una luz de advertencia y a la vez suena una señal acústica para recordarle
que debe repostar . En ese momento quedan todavía 7 litros.
En la pantalla del cuadro de instrumentos aparece el mensaje
3) DEBE
REPOSTAR AUTONOMÍA [XXX] .*
Indicador de temperatura del líquido refrigerante del motor
v
Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 36.
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia ni aparezca un mensaje de advertencia en la
pantalla* del cuadro de instrumentos.
3)En función de la versión del modelo.
Fig. 35 Cuadro de instru-
mentos: indicador de
nivel del depósito de
combustible
Fig. 36 Cuadro de instru-
mentos: indicador de la
temperatura del líquido
refrigerante del motor
AAAB
AlteaFreetrack_ES.book Seite 60 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Aguja en la zona de advertencia
Si la aguja se encuentra en la zona de advertencia , se encenderá el testigo*
⇒
página 79, fig. 49 . En la pantalla del cuadro de instrumentos aparece
un mensaje de advertencia
4). Detenga el vehículo y pare el motor.
Compruebe el nivel de líquido refrigerante ⇒página 236 ⇒.
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha . Solicite la ayuda de un técnico especializado.
¡ATENCIÓN!
Antes de efectuar trabajos en el moto r, tenga en cuenta las instrucciones
de seguridad ⇒página 229.
¡Cuidado!
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y altas
temperaturas exteriores, existe el peligro de que se caliente en exceso.Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 59, fig. 34 indica el régimen
máximo de revoluciones del motor funcionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo de
combustible, emisiones y también el nivel de ruido.VelocímetroEl velocímetro va provisto de un cuenta kilómetros total y de un cuentakilóme-
tros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 203.Ajuste del reloj digital*
El reloj digital se encuentra en la pantalla del cuadro de
instrumentos.– Para ajustar las horas, gire el botón ⇒página 59, fig. 34
hacia la derecha, hasta el primer “clic”. Los números de la hora
parpadearán. Para modificar la hora, pulse el botón.
– Para ajustar lo minutos, gire el botón hacia la derecha hasta el segundo “clic”. Los números de los minutos parpadearán. Para
modificar los minutos, pulse el botón.
4)En función de la versión del modelo.
AC
A2
A4
A5
AlteaFreetrack_ES.book Seite 61 Mittwoch, 21. Juli 2010 12:19 12

Puesto de conducción
62Pantalla digital del cuadro de instrumentosPantalla (sin visualización de mensajes informativos o de advertencia)
En la pantalla del cuadro de instrumentos se visualiza la
hora, el kilometraje total y el kilometraje parcial así como la
posición de la palanca selectora.
Indicador del reloj digital ⇒página 61. A la derecha de la pantalla: Indi-
cador de la posición de la palanca selectora del cambio automático*.
Aparece destacada la posición actual de la palanca selectora o la marcha
engranada (en el caso del Tiptronic)*.
Temperatura exterior.
Cuentakilómetros o indicador flexible de intervalos de servicio*.
Áreas de visualización*
En l a p a nt all a de c u a dro d e i nst ru m e nt os se v i su al i za l a h o ra ,
el kilometraje total y el kilometraje parcial, así como la posi-
ción de la palanca selectora.
Reloj: “Poner el reloj en hora”. A la derecha de la pantalla: Indicador de
la posición de la palanca selectora del cambio automático*. Aparece
destacada la posición actual de la palanca selectora o la marcha engra-
nada (en el caso del Tiptronic)
En este campo se visualizan indicaciones opcionales y automáticas:
– Indicaciones opcionales: p.ej. las del indicador multifunción (MFA)
– Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia.
– En la pantalla también se muestran menús con información diversa que le permiten efectuar múltiples ajus tes: “Menús del cuadro de instru-
mentos”
Temperatura exterior:
Cuentakilómetros o indicador flexible de intervalos de servicio.
Fig. 37 Detalle del cuadro
de instrumentos: pantalla
con diferentes indica-
dores
A1A2A3
Fig. 38 Pantalla digital
del cuadro de instru-
mentos
A1A2A3A4
