23
1
LISTOS
para SALIR

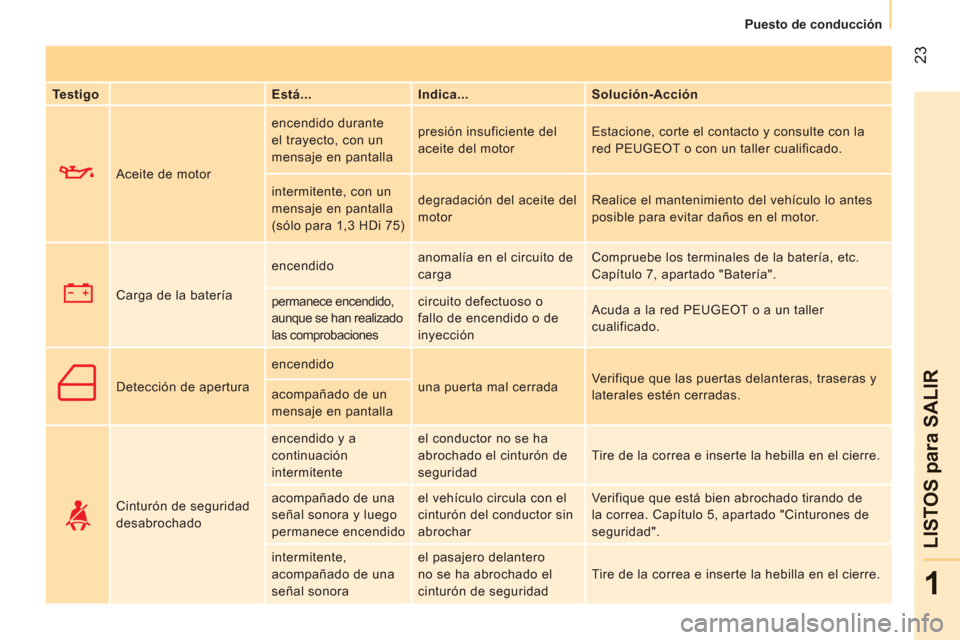

Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción
Aceite de motor encendido durante
el trayecto, con un
mensaje en pantalla presión insuficiente del
aceite del motor Estacione, corte el contacto y consulte con la
red PEUGEOT o con un taller cualificado.
intermitente, con un
mensaje en pantalla
(sólo para 1,3 HDi 75) degradación del aceite del
motor Realice el mantenimiento del vehículo lo antes
posible para evitar daños en el motor.
Carga de la batería encendido anomalía en el circuito de
carga Compruebe los terminales de la batería, etc.
Capítulo 7, apartado "Batería".
permanece encendido,
aunque se han realizado
las comprobaciones circuito defectuoso o
fallo de encendido o de
inyección Acuda a la red PEUGEOT o a un taller
cualificado.
Detección de apertura encendido
una puerta mal cerrada Verifique que las puertas delanteras, traseras y
laterales estén cerradas. acompañado de un
mensaje en pantalla
Cinturón de seguridad
desabrochado encendido y a
continuación
intermitente el conductor no se ha
abrochado el cinturón de
seguridad Tire de la correa e inserte la hebilla en el cierre.
acompañado de una
señal sonora y luego
permanece encendido el vehículo circula con el
cinturón del conductor sin
abrochar Verifique que está bien abrochado tirando de
la correa. Capítulo 5, apartado "Cinturones de
seguridad".
intermitente,
acompañado de una
señal sonora el pasajero delantero
no se ha abrochado el
cinturón de seguridad Tire de la correa e inserte la hebilla en el cierre.

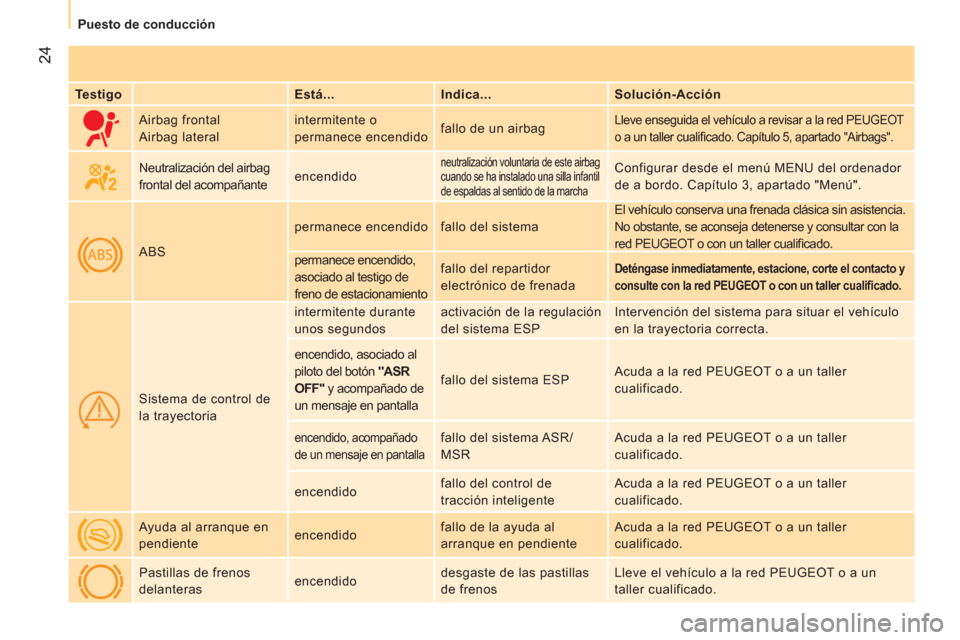

24
Puesto de conducción

Testigo
Está...
Indica...
Solución-Acción
Airbag frontal
Airbag lateral intermitente o
permanece encendido fallo de un airbag
Lleve enseguida el vehículo a revisar a la red PEUGEOT
o a un taller cualifi cado. Capítulo 5, apartado "Airbags".

Neutralización del airbag
frontal del acompañante encendido neutralización voluntaria de este airbag
cuando se ha instalado una silla infantil
de espaldas al sentido de la marcha Configurar desde el menú MENU del ordenador
de a bordo. Capítulo 3, apartado "Menú".
ABS permanece encendido fallo del sistema

El vehículo conserva una frenada clásica sin asistencia.
No obstante, se aconseja detenerse y consultar con la
red PEUGEOT o con un taller cualifi cado.
permanece encendido,
asociado al testigo de
freno de estacionamiento fallo del repartidor
electrónico de frenada
Deténgase inmediatamente, estacione, corte el contacto y
consulte con la red PEUGEOT o con un taller cualifi cado.

Sistema de control de
la trayectoria intermitente durante
unos segundos activación de la regulación
del sistema ESP Intervención del sistema para situar el vehículo
en la trayectoria correcta.
encendido, asociado al
piloto del botón "ASR
OFF"
y acompañado de
un mensaje en pantalla fallo del sistema ESP Acuda a la red PEUGEOT o a un taller
cualificado.
encendido, acompañado
de un mensaje en pantalla fallo del sistema ASR/
MSR Acuda a la red PEUGEOT o a un taller
cualificado.
encendido fallo del control de
tracción inteligente Acuda a la red PEUGEOT o a un taller
cualificado.
Ayuda al arranque en
pendiente encendido fallo de la ayuda al
arranque en pendiente Acuda a la red PEUGEOT o a un taller
cualificado.
Pastillas de frenos
delanteras encendido desgaste de las pastillas
de frenos Lleve el vehículo a la red PEUGEOT o a un
taller cualificado.

1
LISTOS
para SALIR


Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción

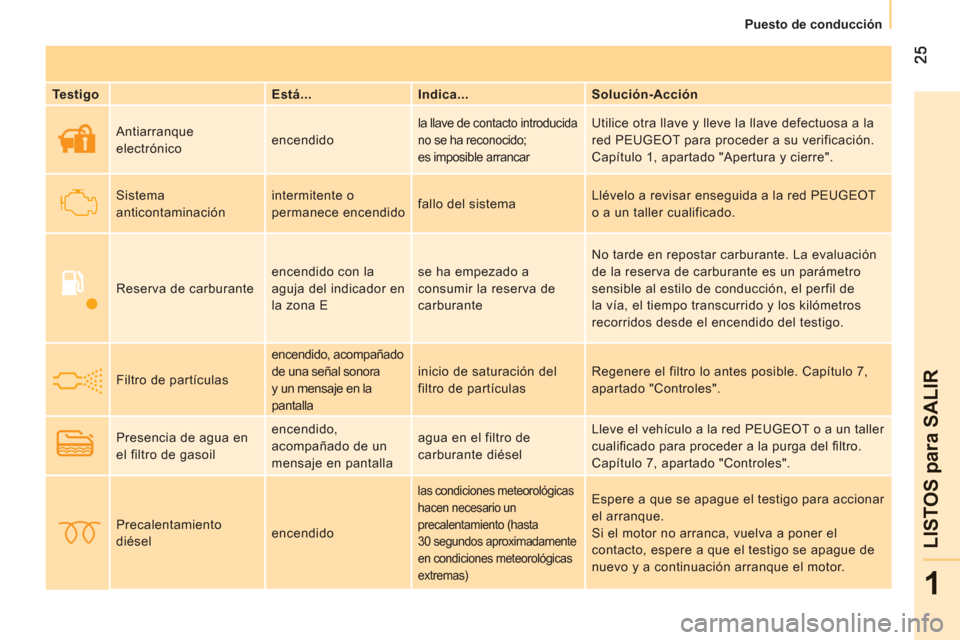

Antiarranque
electrónico encendido

la llave de contacto introducida
no se ha reconocido;
es imposible arrancar Utilice otra llave y lleve la llave defectuosa a la
red PEUGEOT para proceder a su verificación.
Capítulo 1, apartado "Apertura y cierre".
Sistema
anticontaminación intermitente o
permanece encendido fallo del sistema Llévelo a revisar enseguida a la red PEUGEOT
o a un taller cualificado.
Reserva de carburante encendido con la
aguja del indicador en
la zona E se ha empezado a
consumir la reserva de
carburante No tarde en repostar carburante. La evaluación
de la reserva de carburante es un parámetro
sensible al estilo de conducción, el perfil de
la vía, el tiempo transcurrido y los kilómetros
recorridos desde el encendido del testigo.
Filtro de partículas encendido, acompañado
de una señal sonora
y un mensaje en la
pantalla inicio de saturación del
filtro de partículas Regenere el filtro lo antes posible. Capítulo 7,
apartado "Controles".
Presencia de agua en
el filtro de gasoil encendido,
acompañado de un
mensaje en pantalla agua en el filtro de
carburante diésel Lleve el vehículo a la red PEUGEOT o a un taller
cualifi cado para proceder a la purga del fi ltro.
Capítulo 7, apartado "Controles".
Precalentamiento
diésel encendido

las condiciones meteorológicas
hacen necesario un
precalentamiento (hasta
30 segundos aproximadamente
en condiciones meteorológicas
extremas) Espere a que se apague el testigo para accionar
el arranque.
Si el motor no arranca, vuelva a poner el
contacto, espere a que el testigo se apague de
nuevo y a continuación arranque el motor.

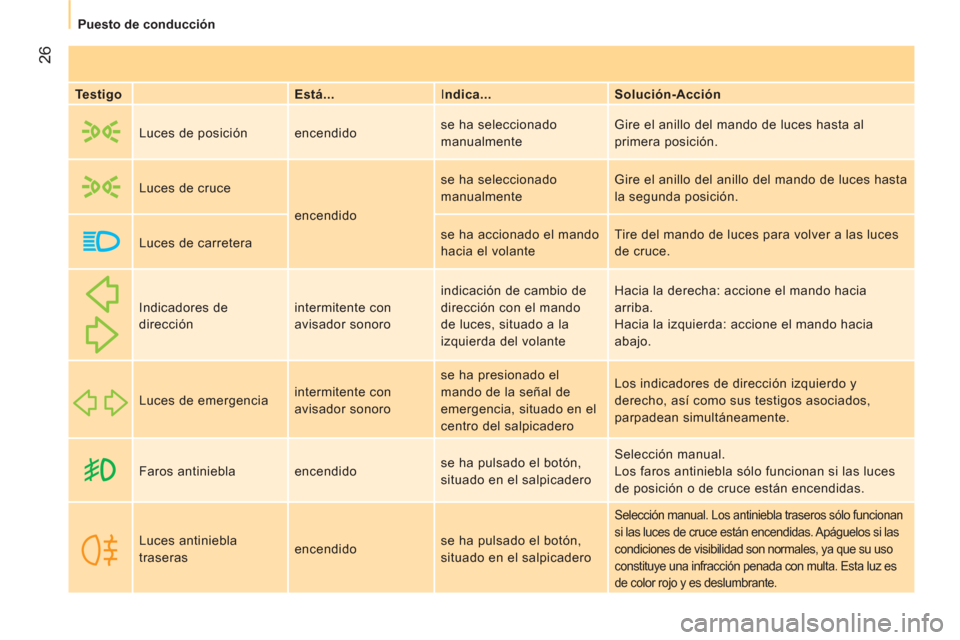

26
Puesto de conducción

Testigo
Está... I ndica...
Solución-Acción
Luces de posición encendido se ha seleccionado
manualmente Gire el anillo del mando de luces hasta al
primera posición.
Luces de cruce
encendido se ha seleccionado
manualmente Gire el anillo del anillo del mando de luces hasta
la segunda posición.
Luces de carretera se ha accionado el mando
hacia el volante Tire del mando de luces para volver a las luces
de cruce.
Indicadores de
dirección intermitente con
avisador sonoro indicación de cambio de
dirección con el mando
de luces, situado a la
izquierda del volante Hacia la derecha: accione el mando hacia
arriba.
Hacia la izquierda: accione el mando hacia
abajo.
Luces de emergencia intermitente con
avisador sonoro se ha presionado el
mando de la señal de
emergencia, situado en el
centro del salpicadero Los indicadores de dirección izquierdo y
derecho, así como sus testigos asociados,
parpadean simultáneamente.
Faros antiniebla encendido se ha pulsado el botón,
situado en el salpicadero Selección manual.
Los faros antiniebla sólo funcionan si las luces
de posición o de cruce están encendidas.
Luces antiniebla
traseras encendido se ha pulsado el botón,
situado en el salpicadero
Selección manual. Los antiniebla traseros sólo funcionan
si las luces de cruce están encendidas. Apáguelos si las
condiciones de visibilidad son normales, ya que su uso
constituye una infracción penada con multa. Esta luz es
de color rojo y es deslumbrante.

1
LISTOS
para SALIR


Puesto de conducción


Testigo
Está...
Indica...
Solución-Acción

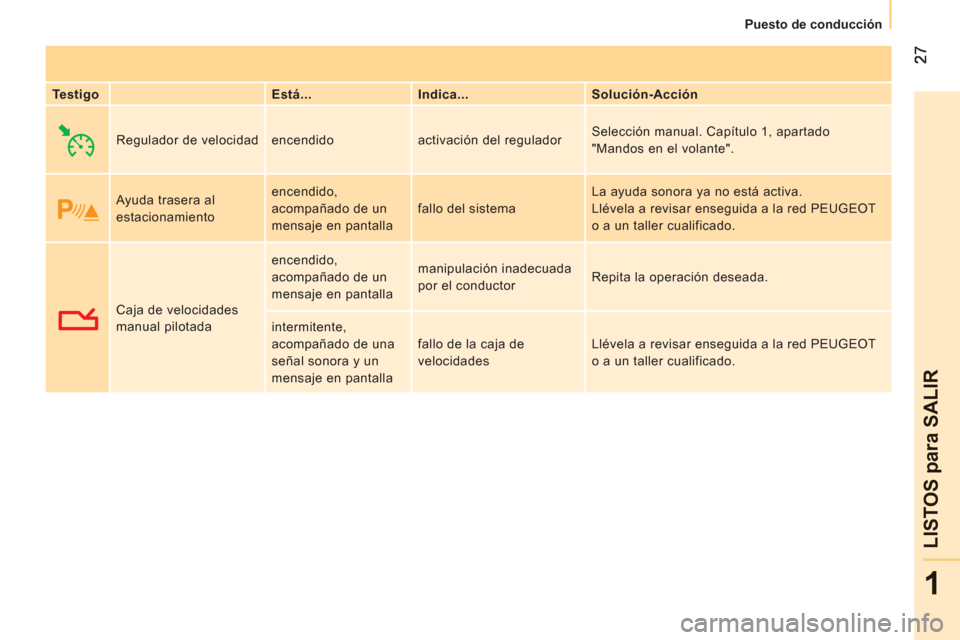

Regulador de velocidad encendido activación del regulador Selección manual. Capítulo 1, apartado
"Mandos en el volante".
Ayuda trasera al
estacionamiento encendido,
acompañado de un
mensaje en pantalla fallo del sistema La ayuda sonora ya no está activa.
Llévela a revisar enseguida a la red PEUGEOT
o a un taller cualificado.
Caja de velocidades
manual pilotada encendido,
acompañado de un
mensaje en pantalla manipulación inadecuada
por el conductor Repita la operación deseada.
intermitente,
acompañado de una
señal sonora y un
mensaje en pantalla fallo de la caja de
velocidades Llévela a revisar enseguida a la red PEUGEOT
o a un taller cualificado.

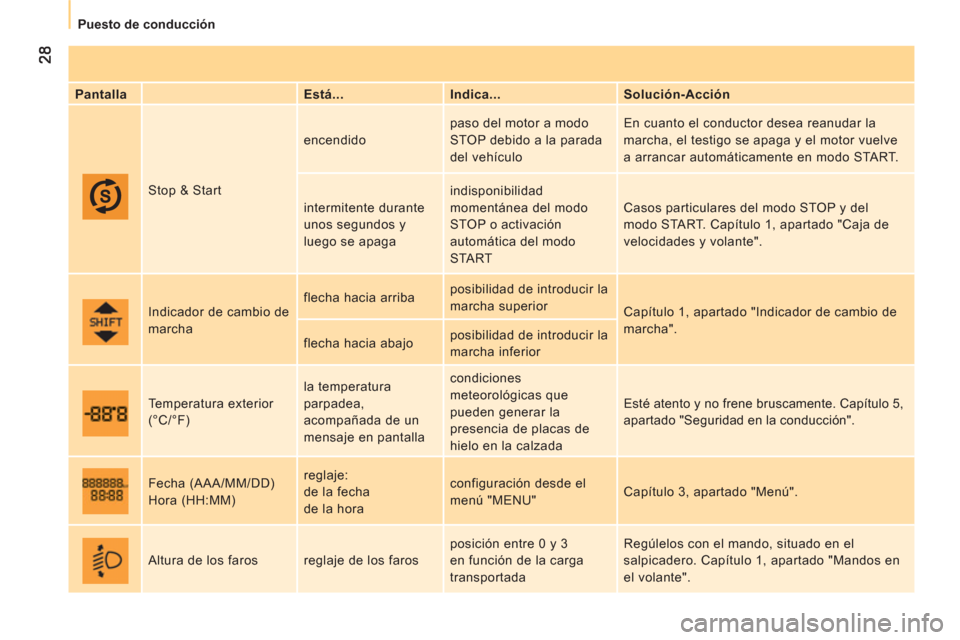

Puesto de conducción

Pantalla
Está...
Indica...
Solución-Acción
Stop & Start encendido paso del motor a modo
STOP debido a la parada
del vehículo En cuanto el conductor desea reanudar la
marcha, el testigo se apaga y el motor vuelve
a arrancar automáticamente en modo START.
intermitente durante
unos segundos y
luego se apaga indisponibilidad
momentánea del modo
STOP o activación
automática del modo
START Casos particulares del modo STOP y del
modo START. Capítulo 1, apartado "Caja de
velocidades y volante".
Indicador de cambio de
marcha flecha hacia arriba posibilidad de introducir la
marcha superior
Capítulo 1, apartado "Indicador de cambio de
marcha".
flecha hacia abajo posibilidad de introducir la
marcha inferior
Temperatura exterior
(°C/°F) la temperatura
parpadea,
acompañada de un
mensaje en pantalla condiciones
meteorológicas que
pueden generar la
presencia de placas de
hielo en la calzada Esté atento y no frene bruscamente. Capítulo 5,
apartado "Seguridad en la conducción".
Fecha (AAA/MM/DD)
Hora (HH:MM) reglaje:
de la fecha
de la hora configuración desde el
menú "MENU" Capítulo 3, apartado "Menú".
Altura de los faros reglaje de los faros posición entre 0 y 3
en función de la carga
transportada Regúlelos con el mando, situado en el
salpicadero. Capítulo 1, apartado "Mandos en
el volante".

1
LISTOS
para SALIR


Puesto de conducción

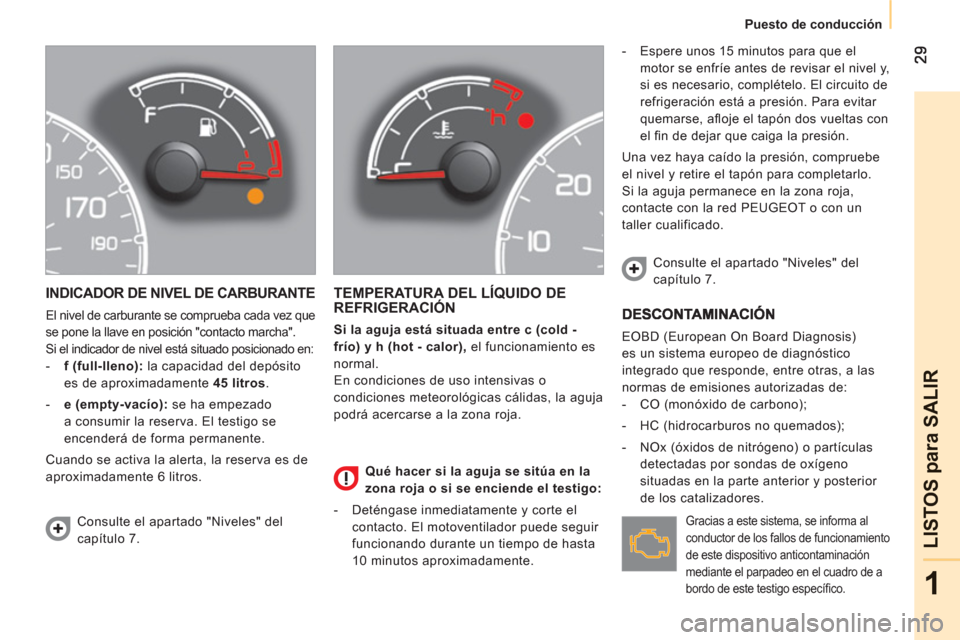

INDICADOR DE NIVEL DE CARBURANTE

El nivel de carburante se comprueba cada vez que
se pone la llave en posición "contacto marcha".
Si el indicador de nivel está situado posicionado en:


- f (full-lleno):
la capacidad del depósito
es de aproximadamente 45 litros
.

- e (empty-vacío):
se ha empezado
a consumir la reserva. El testigo se
encenderá de forma permanente.
Cuando se activa la alerta, la reserva es de
aproximadamente 6 litros.

TEMPERATURA DEL LÍQUIDO DE
REFRIGERACIÓN

Si la
aguja está situada entre c (cold -
frío) y h (hot - calor),
el funcionamiento es
normal.
En condiciones de uso intensivas o
condiciones meteorológicas cálidas, la aguja
podrá acercarse a la zona roja.
- Espere unos 15 minutos para que el
motor se enfríe antes de revisar el nivel y,
si es necesario, complételo. El circuito de
refrigeración está a presión. Para evitar
quemarse, afl oje el tapón dos vueltas con
el fi n de dejar que caiga la presión.
Una vez haya caído la presión, compruebe
el nivel y retire el tapón para completarlo.
Si la aguja permanece en la zona roja,
contacte con la red PEUGEOT o con un
taller cualificado. EOBD (European On Board Diagnosis)
es un sistema europeo de diagnóstico
integrado que responde, entre otras, a las
normas de emisiones autorizadas de:


- CO (monóxido de carbono);

- HC (hidrocarburos no quemados);

- NOx (óxidos de nitrógeno) o partículas
detectadas por sondas de oxígeno
situadas en la parte anterior y posterior
de los catalizadores.
Consulte el apartado "Niveles" del
capítulo 7. Consulte el apartado "Niveles" del
capítulo 7.

Gracias a este sistema, se informa al
conductor de los fallos de funcionamiento
de este dispositivo anticontaminación
mediante el parpadeo en el cuadro de a
bordo de este testigo específi co.


Qué hacer si la aguja se sitúa en la
zona roja o si se enciende el testigo:



- Deténgase inmediatamente y corte el
contacto. El motoventilador puede seguir
funcionando durante un tiempo de hasta
10 minutos aproximadamente.

30
Puesto de conducción

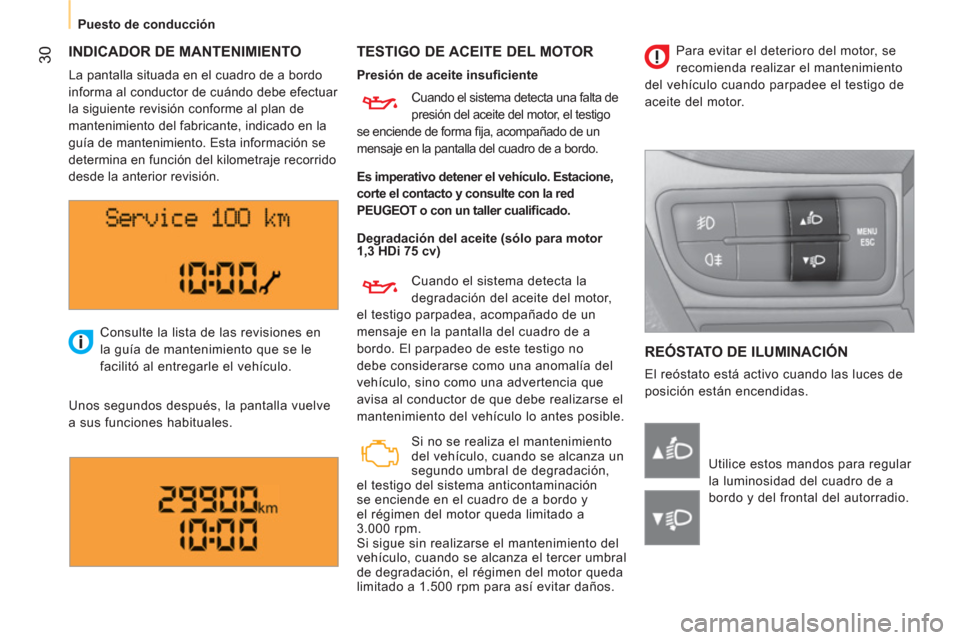

INDICADOR DE MANTENIMIENTO
TESTIGO DE ACEITE DEL MOTOR
REÓ
STATO DE ILUMINACIÓN

El reóstato está activo cuando las luces de
posición están encendidas. Consulte la lista de las revisiones en
la guía de mantenimiento que se le
facilitó al entregarle el vehículo.
Unos segundos después, la pantalla vuelve
a sus funciones habituales.
Utilice estos mandos para regular
la luminosidad del cuadro de a
bordo y del frontal del autorradio.
La pantalla situada en el cuadro de a bordo
informa al conductor de cuándo debe efectuar
la siguiente revisión conforme al plan de
mantenimiento del fabricante, indicado en la
guía de mantenimiento. Esta información se
determina en función del kilometraje recorrido
desde la anterior revisión.
Presión de aceite insufi ciente

Degradación del aceite (sólo para motor
1,3 HDi 75 cv) Cuando el sistema detecta una falta de
presión del aceite del motor, el testigo
se enciende de forma fi ja, acompañado de un
mensaje en la pantalla del cuadro de a bordo.
Cuando el sistema detecta la
degradación del aceite del motor,
el testigo parpadea, acompañado de un
mensaje en la pantalla del cuadro de a
bordo. El parpadeo de este testigo no
debe considerarse como una anomalía del
vehículo, sino como una advertencia que
avisa al conductor de que debe realizarse el
mantenimiento del vehículo lo antes posible.
Si no se realiza el mantenimiento
del vehículo, cuando se alcanza un
segundo umbral de degradación,
el testigo del sistema anticontaminación
se enciende en el cuadro de a bordo y
el régimen del motor queda limitado a
3.000 rpm.
Si sigue sin realizarse el mantenimiento del
vehículo, cuando se alcanza el tercer umbral
de degradación, el régimen del motor queda
limitado a 1.500 rpm para así evitar daños. Para evitar el deterioro del motor, se
recomienda realizar el mantenimiento
del vehículo cuando parpadee el testigo de
aceite del motor.


Es imperativo detener el vehículo. Estacione,
corte el contacto y consulte con la red
PEUGEOT
o con un taller cualifi cado.
