2011 Peugeot Bipper Kullanım Kılavuzu (in Turkish)

159
7
HIZLI YARDI
M

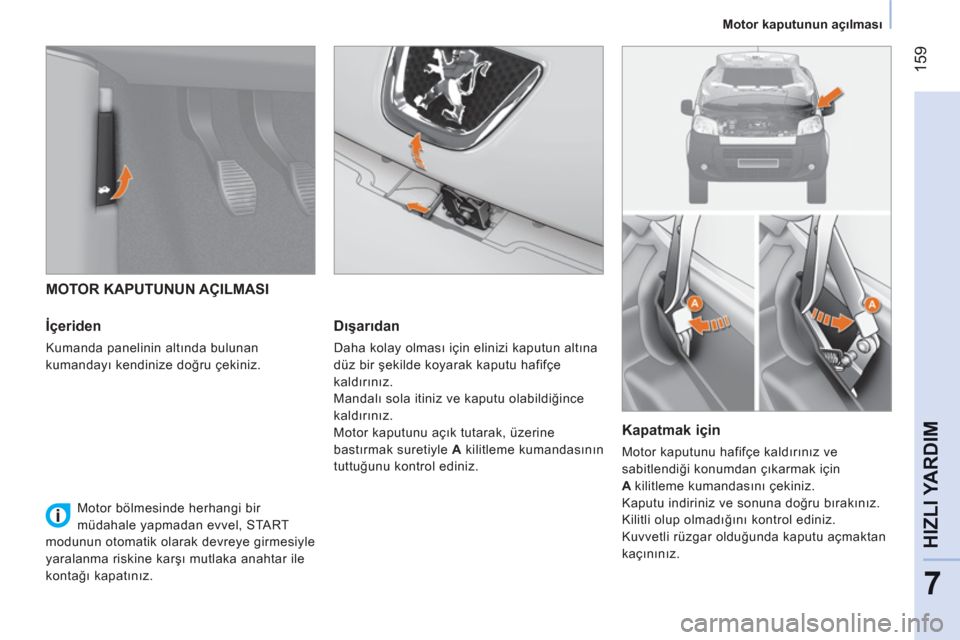

Motor kaputunun açılması


MOTOR KAPUTUNUN AÇILMASI

İçeriden

Kumanda panelinin altında bulunan
kumandayı kendinize doğru çekiniz.


Dışarıdan

Daha kolay olması için elinizi kaputun altına
düz bir şekilde koyarak kaputu hafifçe
kaldırınız.
Mandalı sola itiniz ve kaputu olabildiğince
kaldırınız.
Motor kaputunu açık tutarak, üzerine
bastırmak suretiyle A kilitleme kumandasının
tuttuğunu kontrol ediniz.


Kapatmak için

Motor kaputunu hafifçe kaldırınız ve
sabitlendiği konumdan çıkarmak için
A kilitleme kumandasını çekiniz.
Kaputu indiriniz ve sonuna doğru bırakınız.
Kilitli olup olmadığını kontrol ediniz.
Kuvvetli rüzgar olduğunda kaputu açmaktan
kaçınınız.





Motor bölmesinde herhangi bir
müdahale yapmadan evvel, START
modunun otomatik olarak devreye girmesiyle
yaralanma riskine karşı mutlaka anahtar ile
kontağı kapatınız.

160
Motor bölmesi

Dizel motor
MOTOR BÖLME
Sİ




1. Ön cam yıkama suyu deposu.

2. Sigorta kutusu.

3. Motor soğutma sıvısı deposu.

4. Fren ve debriyaj hidroliği deposu.

5. Hava filtresi.

6. Motor yağı seviye çubuğu.

7. Motor yağının doldurulması.

8. Hidrolik direksiyon sıvısı deposu.

161
7
HIZLI YARDI
M


Motor bölmesi



Benzinli motor
MOTOR BÖLME
Sİ




1. Ön cam yıkama suyu deposu.

2. Sigorta kutusu.

3. Motor soğutma sıvısı deposu.

4. Fren ve debriyaj hidroliği deposu.

5. Hava filtresi.

6. Motor yağı seviye çubuğu.

7. Motor yağının doldurulması.

8. Hidrolik direksiyon sıvısı deposu.

162
Seviyeler
Bu işlemler, aracınız iyi çalışması için
olan günlük bakımın parçalarıdır. Bir
kalifiye servis atölyesi, PEUGEOT servis
ağında ya da aracın belgelerini içeren
çantaya birleşik olan bakım kitapçığında
bulunan talimatlara danışınız.

SEVİYELER

Yağ seviyesi

Bu kontrolü düzenli olarak yapınız ve iki yağ
değiştirme arasında seviyeyi tamamlayınız
(maksimum tüketim 1 000 km’de 0,5 l).
Kontrol, düz bir zemin üzerinde ve motor
soğukken, yağ çubuğu yardımı ile yapılır.

Yağ çubuğu
Yağ çubuğunun üzerinde iki
işaret bulunmaktadır :

A
= maksimum.
Bu işareti geçerseniz bir
kalifiye servis atölyesi veya
PEUGEOT servis ağına
başvurunuz.

B
= minimum.
Hiçbir zaman bu işaretin
altında olmayınız.
Motorların ve hava kirlenmesine karşı olan
sistemlerin güvenilirliğini korumak için yağ
katkısı kullanılması tavsiye olunmaz.
Yağ değişimi

Fren hidroliği seviyesi

Değiştirme, üreticinin bakım planına uygun
şekilde öngörülen aralıklarda zorunlu olarak
gerçekleştirilmelidir.
DOT4 normlarına uygun, üretici tarafından
resmen tavsiye edilen yağları kullanınız.
Seviye, deponun MINI
ve MAXI
işaretlerinin
arasında olmalıdır.
Sıklıkla sıvı ekleme gerekliliği, en kısa
zamanda bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol ettirilmesi
gereken bir arıza olduğunu gösterir.


Uyarı lambaları

Gösterge tablosunda bulunan uyarı
lambaları vasıtasıyla kontrol etme,
1 nolu başlıkta ele alınmıştır. "Sürücü
mahalli" bölümüne bakınız. Yağ değişimi öngörülen aralıklarda zorunlu
olarak gerçekleştirilmelidir ve seçilen
yağın vizkositesi üreticinin bakım planına
uymalıdır. Bir kalifiye servis atölyesi veya
PEUGEOT servis ağında talimatlara bakınız.
Doldurmadan evvel, yağ çubuğu çıkartınız.
Doldurduktan sonra seviyeyi kontrol ediniz
(maksimum’u hiç bir zaman geçmeyiniz).
Motor kaputunu kapatmadan önce karterin
tapasını kapatınız.

163
7
HIZLI YARDI
M


Seviyeler



Soğutma sıvısının seviyesi

Yalnızca üretici tarafından tavsiye edilen
sıvıları kullanınız. Aksi takdirde, motora
ciddi şekilde zarar verebilirsiniz. Motor
sıcakken, soğutma sıvısının ısısı motor fanı
tarafından belirli düzeyde tutulur. Bu işlem
kontak kapalı iken de devam edebilir ; ayrıca
soğutma devresi basınç altında olduğundan
müdahale etmeden önce, motoru stop
ettikten sonra en az bir saat bekleyiniz.

Ekleme
Seviye, soğutma sıvısı deposunun MINI
ve MAXI
işaretlerinin arasında olmalıdır.
Ekleme 1 litreden fazla ise devreyi bir
kalifiye servis atölyesi veya PEUGEOT
servis ağı tarafından kontrol ettiriniz.



Hidrolik direksiyon sıvısı seviyesi

Araç düz bir zemin üzerinde ve motor
soğukken, depoya bağlı olan tapayı açınız
ve MINI
ile MAXI
işaretleri arasında olması
gereken seviyeyi kontrol ediniz.


Cam yıkama sıvısı seviyesi

Optimal bir temizlik sağlamak ve buzlanmayı
engellemek için bu sıvının değişimi
veya seviyesinin tamamlanması suyla
yapılmamalıdır. PEUGEOT servis ağında
bulunabilen ürünleri kullanmanızı öneririz.
Depo kapasitesi : yaklaşık 5,5 litredir. Her türlü yanma riskini ortadan kaldırmak
için, basıncı düşürmek amacıyla kapağı iki
tur gevşetiniz. Basınç düştüğünde kapağı
çıkartınız ve soğutma sıvısı ile seviyeyi
tamamlayınız.
Sıklıkla sıvı ekleme gerekliliği, en kı
sa
zamanda bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol ettirilmesi
gereken bir arıza olduğunu gösterir.


Kullanılmış maddeler

Kullanılmış yağın deriyle her türlü uzun
süreli temasından kaçınınız.
Fren hidroliği çok tahriş edici ve sağlığa
zararlıdır.
Kullanılmış yağı, fren hidroliğini veya
soğutma sıvısını kanalizasyona veya
yere dökmeyip PEUGEOT servis ağında
bulunan özel kutulara dökünüz veya bu
ürünün geri dönüşümüyle yükümlü bir
kuruma götürünüz.

164
Kontroller
KONTROLLER

Mazot filtresindeki suyun tahliyesi

Eğer bu gösterge lambası yanarsa,
fi ltredeki suyu mutlaka tahliye
ediniz, ayrıca her yağ değişiminde
düzenli olarak tahliye ediniz.
Suyun tahliyesi için, filtrenin dibinde olan
mazotta su algılama sondasını ya da su
tahliye vidasını gevşetiniz. Su tamamen
akıncaya kadar işleme devam ediniz.
Mazotta su algılama sondasını ya da su
tahliye vidasını yeniden sıkınız.
HDI motorlarda daha ileri bir teknoloji
kullanılmaktadır. Her türlü müdahale
PEUGEOT servis ağının size garanti ettiği
özel bir uzmanlık gerektirir.


Akü

Kış dönemi yaklaşırken, akünüzü bir kalifiye
servis atölyesi veya PEUGEOT servis ağına
kontrol ettiriniz.


Hava filtresi ve kapalı mekân filtresi

Kirli bir kapalı mekân filtresi klima sisteminin
performansını düşürebilir ve istenmeyen
kokulara yol açabilir. Bu elemanların
değiştirme sıklığını öğrenmek için bakım
kitapçığına bakınız.
Ortama (tozlu hava...) ve aracın kullanımına
(şehir içi sürüş...) göre, gerekirse elemanları
iki defa daha sık değiştiriniz. 7. başlıkta
"Motor bölmesi" bölümüne bakınız.


Fren balataları

Frenlerin aşınması, özellikle şehirde
kısa mesafelerde kullanılan araçlar için
kullanma stiline bağlıdır. Aracın bakımlarının
aralarında bile frenlerin durumunu kontrol
ettirmek gerekebilir.
Devrede bir kaçak olması durumu hariç,
fren hidroliği seviyesinin düşmesi fren
balatalarının aşındığını gösterir.


Fren disklerinin/kampanalarının
aşınma seviyeleri

Fren disklerinin/kampanalarının aşınma
seviyelerinin kontrolüne ilişkin bilgiler için
bir kalifiye servis atölyesi veya PEUGEOT
servis ağına başvurunuz.


Park freni

Park freninin çekilirken fazla yukarı kalkması
ya da işlemesinin etkinliğinde bir zayıflama
fark edilmesi, sistemin dönemsel ziyaretlerin
aralarında bile ayarlanmasını gerektirir.
Sistemi bir kalifiye servis atölyesi veya
PEUGEOT servis ağına kontrol ettiriniz.


Yağ filtresi

Bakım planına uygun olarak yağ filtresini
periyodik olarak değiştiriniz.





Özellikle Stop & Start sistemi ile bu etiketin
mevcudiyeti, kendine özgü niteliklere ve
teknolojiye sahip 12 V’luk kurşunlu bir akü
kullanıldığını ve bu aküyü değiştirmek veya
sökmek için bir kalifiye servis atölyesi veya
PEUGEOT servis ağı müdahalesi gerektiğini
gösterir.
Bu talimatlara uyulmaması akünün erken
aşınmasına yol açabilir.

165
7
HIZLI YARDI
M


Kontroller








Düz vites kutusu

Vites kutusu bakım gerektirmez (yağ
değiştirmeden).
Bu elemanın kontrol sıklığını öğrenmek için
bakım kitapçığına bakınız.
Üreticinin bakım planına uygun
olarak önemli seviyelerin ve bazı
parçaların kontrolünü yapmak için, bakım
kitapçığındaki aracınızın motor tipine ilişkin
sayfalara bakınız.


Sadece PEUGEOT tarafından tavsiye edilen
ya da aynı ürünleri veya aynı kalite ve
özelliklere sahip ürünleri kullanınız.


Fren devresi gibi çok önemli organların
en iyi şekilde çalışmasını sağlamak için,

PEUGEOT sizler için özel ürünleri seçerek
öneride bulunur.
Elektrik donanımı bileşenlerine zarar
vermemek için, motor bölümünün yüksek
basınçla yıkanması kesinlikle yasaktır.







Partikül filtresi (1,3 HDi 75)

Katalizörü tamamlayıcı nitelikteki bu filtre,
yanmamış kirletici partikülleri tutarak
havanın kalitesinin korunmasına önemli
ölçüde katkı sağlar. Böylece egzozun siyah
dumanı da ortadan kaldırılmış olur.
Egzoz sistemine yerleştirilmiş bu filtre,
karbonlu partikülleri toplar. Motor kontrol
beyni, otomatik ve periyodik olarak karbonlu
partiküllerin temizlenmesi işlemini yönetir
(normale dönme).
Normale dönme işlemi, toplanan partikül
miktarına ve aracın kullanım şartlarına göre
başlatılır. Bu işlem esnasında, aracınızın
işleyişine ya da çevreye etkisi olmayan bazı
olaylar - rölantinin yükselmesi,
motor fanının devreye girmesi, dumanın
artması ve egzoz sıcaklığının yükselmesi -
gözlemleyebilirsiniz.
Aracın uzunca bir süre düşük süratte ya da
rölantide çalışmasından sonra, hızlanma
esnasında istisnai olarak egzozdan su
buharı çıktığını gözlemlenebilir. Bunun
aracınızın işleyişine ya da çevreye etkisi
yoktur.
Dolma/Normale dönme
Tıkanma riski durumunda,
gösterge tablosu ekranında bir
mesaj ile birlikte bu uyarı lambası
yanar.
Bu uyarı, partikül filtresinin dolmaya
başlamasından kaynaklanır (şehir içinde
aşırı uzun sürüş şartları : düşük sürat, trafik
sıkışıklığı...).
Filtreyi normale döndürmek için, - sürüş
şartları ve trafi k kuralları izin verdiği ilk anda
-
yaklaşık 15 dakika boyunca (lamba sönene
ve/veya mesaj silinene kadar) motor devri
2 000 dv/dk’dan yüksek bir şekilde en az
60 km/saat bir süratle seyretmeniz önerilir.
Eğer mümkünse, filtrenin normale dönme
işlemi sona ermeden motoru stop etmekten
kaçının ; bu işleme sıkça ara verilmesi,
motor yağının erken aşınmasına neden
olabilir. Filtrenin normale dönme işlemini
araç dururken bitirmek tavsiye edilmez.

İşlemede anormallik
Eğer devam ederse bu uyarıyı ihmal
etmeyiniz ; bu uyarı size partikül filtresi/
egzoz sistemi bütünü içinde bir arıza
meydana geldiğini belirtir.
Bir kalifiye servis atölyesi veya PEUGEOT
servis ağına kontrol ettiriniz.








Otomatikleştirilmiş düz vites kutusu

Vites kutusu bakım gerektirmez (yağ
değiştirmeden).
Bu elemanın kontrol sıklığını öğrenmek için
bakım kitapçığına bakınız.
Partikül filtresinin normal işleyişinden
kaynaklanan egzozdaki yüksek
sıcaklık nedeniyle, her tip yangın riskini
bertaraf etmek için, aracı yanabilir
maddelerin (ot, kuru yapraklar, çam
yaprakları, ...) üzerine park etmemeniz
önerilir.

166
