Szanowni Państwo,
Gratulujemy i dziękujemy Państwu za wybór samochodu LANCIA.
Opracowaliśmy niniejszą instrukcję, aby umożliwić Państwu poznanie w pełni zalet tego samochodu.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie przeczytać wszystkie jej rozdziały.
Przedstawiono w niej informacje, zalecenia i ostrzeżenia ważne dla eksploatacji samochodu, które pomogą w pełni
wykorzystać zalety techniczne Państwa LANCII. Odkryją Państwo tutaj specyficzne właściwości i zalety nowej Lancii;
znajdą też Państwo informacje istotne dla konserwacji, obsługi i bezpieczeństwa jazdy, których przestrzeganie zapewni
długotrwałe i bezawaryjne użytkowanie samochodu.
Zalecamy uważnie przeczytać ostrzeżenia i zalecenia poprzedzone symbolami:}
bezpieczeństwo osób;
integralność samochodu;ochrona środowiska.
W załączonej Książce gwarancyjnej podane są między innymi usługi, jakie LANCIA oferuje swoim Klientom:
❒Przeglądy techniczne z terminami i warunkami ich wykonania;
❒zakres usług dodatkowych zarezerwowanych dla Klientów LANCII.
Jesteśmy pewni, że dzięki tym narzędziom łatwiej nawiążą Państwo więź i docenią swój nowy samochód, a pracownicy
firmy LANCIA będą Państwa w tym wspierać.
Życzymy miłej lektury i szczęśliwej podróży!W niniejszej Instrukcji obsługi opisano wszystkie wersje modelu LANCIA Ypsilon, dlatego
też należy uwzględnić jedynie informacje, które odnoszą się do wyposażenia, silnika i wersji
przez Państwa nabytej. Dane zawarte w niniejszej publikacji mają charakter orientacyjny. Fiat
Group Automobiles zastrzega sobie w każdej chwili prawo do wprowadzania zmian w modelu
opisanym w niniejszej publikacji ze względów technicznych lub handlowych. W celu uzyskania
dodatkowych informacji należy zwrócić się do ASO Lancia.

KONIECZNIE PRZECZYTAĆ!TANKOWANIE PALIWA
Silniki benzynowe: należy tankować samochód
wyłącznie benzyną bezołowiową o liczbie oktanowej
(RON) nie mniejszej niż 95, odpowiadającej
specyfikacji europejskiej EN228.Używanie benzyny niezgodnej ze wskazaną
powyżej specyfikacją może spowodować
zaświecenie się lampki EOBD i nieregularne
funkcjonowanie silnika.
Silniki Diesla: należy tankować samochód
wyłącznie olejem napędowym odpowiadającym
specyfikacji europejskiej EN590. Użycie innych
produktów lub mieszanek może nieodwracalnie
uszkodzić silnik z odnośną konsekwencją utraty
gwarancji.
URUCHAMIANIE SILNIKANależy upewnić się, że hamulec ręczny jest
zaciągnięty i umieścić dźwignię zmiany biegów na
luzie. Wcisnąć do oporu pedał sprzęgła, nie
naciskając na pedał przyspieszenia, następnie
przekręcić kluczyk w wyłączniku zapłonu w
położenie MAR i odczekać do zgaśnięcia lampek
sygnalizacyjnych
i
(wersje Diesel):
przekręcić kluczyk w położenie AVV i zwolnić go
jak tylko silnik zostanie uruchomiony.
PARKOWANIE NA MATERIAŁACH
ŁATWOPALNYCH
W trakcie normalnego działania katalizator osiąga
wysokie temperatury. Dlatego nie należy parkować
samochodu na suchej trawie, liściach, igłach sosen
lub na innych materiałach łatwopalnych:
niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Dla zagwarantowania lepszego poszanowania
środowiska, samochód wyposażony jest w system,
który przeprowadza ciągłą diagnostykę
komponentów odpowiedzialnych za emisję
zanieczyszczeń.
DODATKOWE URZĄDZENIA ELEKTRYCZNE
Jeżeli po zakupie samochodu mamy zamiar
zainstalować akcesoria, wymagające ciągłego
zasilania elektrycznego (co może spowodować
stopniowe rozładowanie akumulatora), należy
zwrócić się do ASO Lancia, która określi kompletny
pobór prądu i zweryfikuje, czy instalacja w
samochodzie jest w stanie wytrzymać wymagane
obciążenie elektryczne.
CODE card(dla wersji/rynków, gdzie przewidziano)
Należy przechowywać ją w bezpiecznym miejscu, nie
w samochodzie. Zaleca się, aby zawsze mieć przy
sobie kod elektroniczny podany na CODE card.
PRZEGLĄDY TECHNICZNE
Właściwie przeprowadzana obsługa w wymaganych
terminach zapewnia niezmienność odpowiednich
osiągów samochodu i parametrów bezpieczeństwa,
ochronę środowiska oraz niskie koszty eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU
…podane są informacje, zalecenia, ostrzeżenia ważne
dla prawidłowej eksploatacji i bezpieczeństwa jazdy
oraz dla utrzymania w dobrym stanie samochodu. W
szczególności należy zwrócić uwagę na symbole
(bezpieczeństwo osób)
(ochrona środowiska)
(integralność samochodu).

POZNAWANIE SAMOCHODU
DESKA ROZDZIELCZAObecność i rozmieszczenie przełączników, wskaźników i sygnalizatorów może być różne w zależności od wersji
samochodu.1. Wyloty powietrza z możliwością regulacji w kilku kierunkach 2. Wyloty stały nawiewające powietrze na szyby boczne
3. Dźwignia sterowania światłami zewnętrznymi 4. Poduszka powietrzna przednia kierowcy 5. Dźwignia sterowania
wycieraczkami szyby przedniej/wycieraczką szyby tylnej/komputerem pokładowym 6. Środkowe wyloty powietrza z
możliwością regulacji w kilku kierunkach 7. Zestaw wskaźników 8. Poduszka powietrzna przednia pasażera 9. Schowek na
przedmioty 10. Przyciski sterujące 11. Dźwignia zmiany biegów 12. Elementy sterowania nagrzewnicą/wentylatorem/
klimatyzacją 13. Radioodtwarzacz (dla wersji/rynków, gdzie przewidziano) 14. Wyłącznik zapłonurys. 1
L0F0092
5POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

ZESTAW WSKAŹNIKÓW I
WSKAŹNIKIKolor tła wskaźników i ich typologia mogą być różne w zależności od wersji samochodu.
Lampki sygnalizacyjne
,
i
występują tylko w wersjach Diesel. W wersjach Diesel zakres skali wynosi
do 6000 obrotów
WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM
A. Prędkościomierz (wskaźnik prędkości) B. Wyświetlacz wielofunkcyjny C. Obrotomierz D. Wskaźnik poziomu paliwa z
lampką sygnalizacyjną rezerwy E. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej
temperaturyrys. 2
L0F0002
6
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

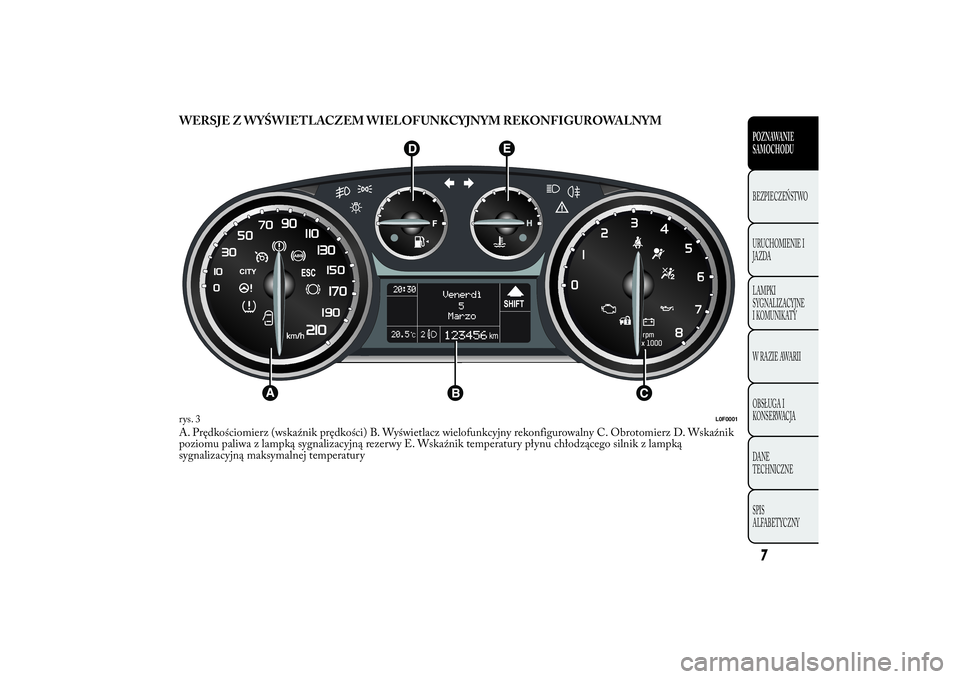

WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM REKONFIGUROWALNYMA. Prędkościomierz (wskaźnik prędkości) B. Wyświetlacz wielofunkcyjny rekonfigurowalny C. Obrotomierz D. Wskaźnik
poziomu paliwa z lampką sygnalizacyjną rezerwy E. Wskaźnik temperatury płynu chłodzącego silnik z lampką
sygnalizacyjną maksymalnej temperaturyrys. 3
L0F0001
7POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

PRĘDKOŚCIOMIERZ ( WSKAŹNIK
PRĘDKOŚCI)
Wskazuje prędkość samochodu (prędkościomierz).
OBROTOMIERZ
Wskazuje ilość obrotów silnika.
CYFROWY WSKAŹNIK POZIOMU PALIWA
Wskazówka pokazuje ilość paliwa znajdującego się w
zbiorniku.
E - zbiornik pusty
F - zbiornik pełny
Zaświecona lampka sygnalizacyjna A rys. 4 (w
niektórych wersjach jednocześnie pojawia się na
wyświetlaczu odpowiedni komunikat), oznacza, że w
zbiorniku pozostało od 5 do 7 litrów paliwa; należy
wówczas możliwie jak najszybciej uzupełnić paliwo.
Nie należy podróżować z prawie pustym zbiornikiem
paliwa: ewentualny brak zasilania paliwa może
uszkodzić katalizator.
OSTRZEŻENIE Jeżeli wskazówka znajduje się w
pozycji wskazującej E, jednocześnie miga lampka
sygnalizacyjna A, oznacza to, że wystąpiła anomalia w
układzie. W tym przypadku należy zwrócić się do
ASO Lancia, w celu sprawdzenia układu.WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK
Wskazówka pokazuje temperaturę płynu chłodzącego
silnik.
C - Niska temperatura płynu chłodzącego silnik.
H - Wysoka temperatura płynu chłodzącego silnik.
Świecąca się lampka sygnalizacyjna B rys. 4 (w
niektórych wersjach jednocześnie pojawia się na
wyświetlaczu odpowiedni komunikat), oznacza
nadmierny wzrost temperatury płynu chłodzącego
silnik; należy wówczas wyłączyć silnik i zwrócić się do
ASO Lancia.
Jeżeli wskazówka temperatury płynu
chłodzącego silnik znajdzie się w zakresie
czer wonym, należy natychmiast wyłączyć
silnik i zwrócić się do ASO Lancia.
rys. 4
L0F0026
8
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

WYŚWIETLACZSamochód może być wyposażony w wyświetlacz
wielofunkcyjny rekonfigurowalny przedstawiający
informacje niezbędne użytkownikowi, w zależności od
wcześniejszych ustawień, podczas jazdy samochodu.
Gdy w wyłączniku zapłonu nie ma kluczyka, po
otwarciu/zamknięciu jednych z drzwi wyświetlacz
podświetla się i pokazuje przez kilka sekund zegar i
wskazania licznika kilometrów (lub mil) całkowitego
przebiegu.
EKRAN "STANDARDOWY"
WYŚWIETLACZA WIELOFUNKCYJNEGO
Na wyświetlaczu rys. 5 pojawiają się następujące
wskazania:AData
BGear Shift Indicator (wskazanie zmiany biegu) (dla
wersji/rynków, gdzie przewidziano)CWskazanie funkcji Start&Stop (dla wersji/rynków, gdzie
przewidziano)
DGodzina (zawsze wyświetlana, również przy wyjętym
kluczyku i drzwiach przednich zamkniętych)
ELicznik kilometrów (wyświetlanie kilometrów/mil
przebiegu)
FTemperatura zewnętrzna
GPozycja ustawienia reflektorów (tylko przy włączonych
światłach mijania)
HMożliwe wskazanie włączonego elektrycznego
wspomagania kierownicy Dualdrive (napis CITY ) lub
włączonego trybu jazdy ECO (napis ECO)
EKRAN "STANDARDOWY"
WYŚWIETLACZA WIELOFUNKCYJNEGO
REKONFIGUROWALNEGO
Na wyświetlaczu rys. 6 pojawiają się następujące
wskazania:AGodzina
rys. 5
L0F1008
rys. 6
L0F1007
9POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

BData lub wskazanie kilometrów (lub mil) przebiegu
okresowego
CGear Shift Indicator (wskazanie zmiany biegu) (dla
wersji/rynków, gdzie przewidziano)
DWskazanie funkcji Start&Stop (dla wersji/rynków, gdzie
przewidziano)
ELicznik kilometrów (wyświetlanie kilometrów/mil
przebiegu)
FPozycja ustawienia reflektorów (tylko przy włączonych
światłach mijania)
GTemperatura zewnętrzna
HSygnalizacja stanu, w jakim znajduje się samochód (np.
otwarte drzwi lub możliwe oblodzenie drogi, itp. ...)W niektórych wersjach na wyświetlaczu pojawia się
wskazanie ciśnienia turbiny.
GEAR SHIF T INDICATOR
System GSI (Gear Shift Indicator), za pomocą
odpowiedniego wskazania w zestawie wskaźników
rys. 7, sugeruje kierowcy moment zmiany biegu.
Za pomocą systemu GSI, kierowca jest informowany
o tym, że zmiana biegu w danym momencie
umożliwiłaby zaoszczędzenie zużycia paliwa.
W momencie pojawienia się na wyświetlaczu ikony
SHIFTUP(
SHIF T), GSI sugeruje zmianę biegu
na wyższy, natomiast w momencie pojawienia się
na wyświetlaczu ikony SHIF T DOWN (
SHIF T),
GSI sugeruje zmianę biegu na niższy.Wskazanie w zestawie wskaźników świeci się do
momentu, w którym kierowca wykona zmianę biegu
lub do momentu, w którym warunki jazdy powracają
do takiego trybu, w którym nie ma konieczności
zmiany biegu w celu zoptymalizowania zużycia
paliwa.
WELCOME MOVEMENT
W niektórych wersjach po przekręceniu kluczyka w
położenie MAR, ma miejsce:
❒szybki ruch (w górę/w dół) wskazań
prędkościomierza i obrotomierza;
❒podświetlenie wskazań graficznych/wyświetlacza;
❒wyświetlenie logo Lancia.
Ruch wskazań prędkościomierza i obrotomierza
W przypadku wyjęcia kluczyka z wyłącznika zapłonu
w trakcie ruchu wskaźników, powracają one
natychmiast do pozycji początkowej.
rys. 7
L0F1010
