Einde manoeuvre
Als de grootte van de parkeerplek dit toestaat, kan
het inparkeren in één manoeuvre worden
verricht. Wanneer de achteruitversnelling wordt
uitgeschakeld, worden de wielen recht gezet en
wordt de manoeuvre als voltooid beschouwd (het
systeem zal dus uitgeschakeld worden).
Als de parkeerruimte kleiner is, kunnen
verschillende manoeuvres nodig zijn: de
bestuurder wordt geadviseerd het inparkeren
handmatig te voltooien via een speciale melding
op de display van het instrumentenpaneel.
BELANGRIJK
Als men tijdens een manoeuvre het
stuurwiel met de handen wil stoppen,
wordt geadviseerd het stevig aan de
buitenste rand vast te houden. Steek de
handen niet door het stuurwiel of houd niet
de spaken vast.ALGEMENE WAARSCHUWINGEN
❒De uiteindelijke verantwoordelijkheid tijdens
het parkeren ligt altijd bij de bestuurder.
Controleer tijdens deze manoeuvres altijd of er
geen mensen, dieren of voorwerpen in het
manoeuvregebied aanwezig zijn. Het Magic
Parking systeem is (net zoals de
parkeersensoren) ontworpen om de bestuurder
te assisteren, die echter nooit zijn aandacht mag
laten verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze op lage snelheid
verricht.
❒Als de sensoren schokken ondergaan die hun
positie wijzigen, kan de werking van het
systeem op ernstige wijze verslechteren.
❒Als de sensoren vuil zijn of bedekt zijn met
sneeuw, ijs of modder of overgespoten zijn
ten opzichte van de originele toestand, kan de
werking van het systeem op ernstige wijze
verslechteren. Voor een correcte werking van het
systeem is het van essentieel belang dat de
sensoren altijd schoon zijn. Zorg er tijdens het
reinigen voor dat ze niet gekrast of beschadigd
worden; vermijd het gebruik van droge, harde of
ruwe doeken. De sensoren moeten met schoon
water worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. In wastunnels met
stoomreinigers/hogedrukreinigers moeten de
sensoren snel gewassen worden door de
spuitmond op minstens 10 cm van de sensoren
te houden.
103WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK De correcte positionering van de
auto binnen de door het systeem gevonden
parkeerruimte hangt van verschillende factoren af,
met name van de omtrek van de wielen. Als
bijvoorbeeld wielen met een diameter van 14 duim
zijn gemonteerd, kan de positie van de auto in de
parkeerruimte iets verschillen.
MELDINGEN OP DE DISPLAY
Zoeken bezig:het Magic Parking systeem zoekt
naar een geschikte parkeerplek.
Park. pl. gevonden:het Magic Parking systeem
heeft een geschikte parkeerplek gevonden.
Vooruit gaan:het Magic Parking systeem
verzoekt de bestuurder om langzaam vooruit te
rijden om de auto in de correcte positie te brengen
voordat de halfautomatische manoeuvre wordt
gestart of het systeem verzoekt de bestuurder
tijdens de halfautomatische manoeuvre om de
vooruitversnelling in te schakelen om de
manoeuvre voort te zetten.
In achteruit zetten:er is een geschikte
parkeerplek gevonden en de positie is correct om
de parkeermanoeuvre te starten. Stop en schakel
de achteruitversnelling in.
Achteruit uitschakelen:bij bediening van de
inschakelknop van het systeem, wordt aangegeven
dat de achteruitversnelling uitgeschakeld moet
worden om het systeem in te schakelen.Magic Parking: stuur bezet:De manoeuvre staat
op het punt te beginnen, de bestuurder wordt
verzocht het stuurwiel los te laten.
In achteruit zetten - Magic Parking: stuur
bezet:De manoeuvre is gestart, de bestuurder kan
gas geven en het koppelingspedaal laten opkomen
(bij een handgeschakelde versnellingsbak) om
de parkeerruimte in te rijden. Het systeem bedient
automatisch de stuurinrichting.
Snelheid te hoog:De snelheid van de auto
overschrijdt de maximumsnelheid die het systeem
toestaat (de melding wordt getoond bij circa 25
km/h tijdens het zoeken). Als de snelheid verder
wordt opgevoerd, schakelt het systeem
automatisch uit.
Magic Parking niet beschikbaar:Er is een
probleem in het systeem gedetecteerd. Neem in dit
geval contact op met het Lancia Servicenetwerk.
Opnieuw proberen:Het Magic Parking systeem
heeft een probleem gedetecteerd in een van de
systemen die voor zijn werking nodig zijn. Neem,
als het probleem aanhoudt, contact op met het
Lancia Servicenetwerk.
Stuur is aangeraakt:De bestuurder heeft
bedoeld of onbedoeld het stuurwiel bediend. Het
systeem wordt uitgeschakeld en de controle over
de manoeuvre wordt aan de bestuurder gegeven.
105WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Als om inschakeling van de Magic Parking functie
is verzocht, worden de sensoren voor en achter
niet automatisch ingeschakeld tijdens het zoeken
naar een parkeerplek, maar kunnen geactiveerd
worden door op de PARK-knop te drukken of
de achteruit in te schakelen bij een snelheid van
circa 15 km/h.
Wanneer de achteruit wordt uitgeschakeld, blijven
de sensoren voor en achter geactiveerd totdat
een snelheid van circa 15 km/h wordt
overschreden, om voltooiing van de
parkeermanoeuvre toe te staan.
De sensoren worden uitgeschakeld door opnieuw
op de PARK-knop te drukken of wanneer een
snelheid van 15 km/h wordt overschreden: de led
in de knop is uit wanneer het systeem niet actief
is.Bij inschakeling van de sensoren, begint het
systeem geluidssignalen uit de voorste of achterste
zoemers af te geven zodra een obstakel wordt
gedetecteerd. De frequentie neemt toe naarmate
het obstakel dichterbij komt. Wanneer het
obstakel zich op minder dan 30 cm bevindt, wordt
het geluid ononderbroken. Afhankelijk van de
positie van het obstakel (voor of achter) wordt het
geluid door de bijbehorende zoemers (voor of
achter) geproduceerd. Het obstakel dat zich het
dichtst bij de auto bevindt wordt gesignaleerd.
Het geluidssignaal stopt onmiddellijk wanneer de
afstand ten opzichte van het obstakel toeneemt.
De geluidscyclus blijft constant als de door de
middelste sensoren gemeten afstand ongewijzigd
blijft. Als deze situatie optreedt voor de
zijsensoren, wordt het signaal na circa 3 seconden
onderbroken (bijvoorbeeld om signalen te
voorkomen tijdens manoeuvres langs muren).
LANCIA
fig. 82
L0F0027
fig. 83
L0F0038
107WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK
De verantwoordelijkheid voor de
parkeermanoeuvres ligt echter altijd
bij de bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen (vooral
kinderen) of dieren in het manoeuvregebied
aanwezig zijn. De parkeersensoren dienen
als hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
GELUIDSMELDING
De informatie over de aanwezigheid en afstand
van een obstakel ten opzichte van de auto wordt
gegeven door middel van geluidssignalen uit
zoemers die in het interieur zijn gemonteerd:
❒bij de versies met 4 sensoren achter, meldt een
zoemer in de dashboardzone de aanwezigheid
van obstakels achter de auto;
❒bij de versies met 10 sensoren, meldt een
zoemer voorin de aanwezigheid van obstakels
vóór de auto en een zoemer achterin de
aanwezigheid van obstakels achter de auto.
De geluidsmelding:
❒neem toe naarmate de afstand tussen de auto en
het obstakel afneemt;❒wordt ononderbroken wanneer de afstand
tussen de auto en het obstakel minder dan 30
cm bedraagt en stopt onmiddellijk als de
afstand toeneemt
❒blijft constant als de afstand ongewijzigd blijft;
als deze situatie de zijsensoren betreft, zal de
zoemer na circa 3 seconden stoppen om
bijvoorbeeld signalen te voorkomen tijdens
manoeuvres langs muren.
Voor een correcte werking van het
systeem mogen de sensoren nooit
bevuild zijn met modder, vuil, sneeuw
of ijs. Zorg ervoor dat ze tijdens het reinigen
niet gekrast of beschadigd worden. Vermijd
het gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water worden
gewassen, waaraan eventueel autoshampoo
is toegevoegd. Wanneer speciale
reinigingsapparaten worden gebruikt, zoals
stoomreinigers of hogedrukreinigers, reinig
dan de sensoren zeer snel en houd de straal
op minstens 10 cm afstand.Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag
in de zone van de sensoren, dient men
zich uitsluitend tot het Lancia Servicenetwerk
te richten. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
108WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

WERKING MET AANHANGER
De werking van de sensoren wordt automatisch
uitgeschakeld zodra de elektrische stekker van de
aanhanger in het stopcontact van de trekhaak
van de auto wordt gestoken. De sensoren worden
automatisch ingeschakeld zodra de stekker van de
aanhangerkabel verwijderd wordt.
BELANGRIJK Als de trekhaak gemonteerd moet
blijven, ook als er geen aanhanger is, wordt
geadviseerd zich tot het Lancia Servicenetwerk te
wenden om het systeem te laten bijwerken,
aangezien de trekhaak door de middelste sensoren
als een obstakel gedetecteerd kan worden.
ALGEMENE WAARSCHUWINGEN
Let tijdens parkeermanoeuvres in bijzondere mate
op obstakels die zich boven of onder de sensoren
kunnen bevinden.
Onder bepaalde omstandigheden kunnen
voorwerpen voor of achter de auto niet
gedetecteerd worden en kunnen zo schade aan de
auto veroorzaken of zelf beschadigd raken.
De volgende omstandigheden kunnen de werking
van de parkeersensoren beïnvloeden:
❒Verminderde gevoeligheid van de sensoren en
afname van de prestaties van het systeem
kunnen te wijten zijn aan de aanwezigheid van
ijs, sneeuw, modder, dikke verf op de sensoren.❒De sensoren kunnen een onbestaand voorwerp
(echogeluid) wegens mechanische geluiden
detecteren, bijvoorbeeld tijdens het wassen van
de auto, in geval van regen, sterke wind, hagel.
❒De door de sensoren verzonden signalen kunnen
ook gewijzigd worden door ultrasoonsystemen
(bijv. pneumatisch remsysteem of pneumatische
hamers) in de buurt van de auto.
❒De prestaties van het parkeerhulpsysteem
kunnen ook beïnvloed worden door de positie
van de sensoren. Als bijvoorbeeld de geometrie
gewijzigd wordt (door slijtage van de
schokdempers, wielophanging) of de banden
verwisseld worden, de auto te veel beladen is, of
speciale afstellingen worden uitgevoerd die de
auto lager zetten.
❒De detectie van obstakels in het hoge gedeelte
van de auto kan niet gegarandeerd zijn,
aangezien het systeem obstakels detecteert die
de auto in het lage gedeelte kunnen raken.
109WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

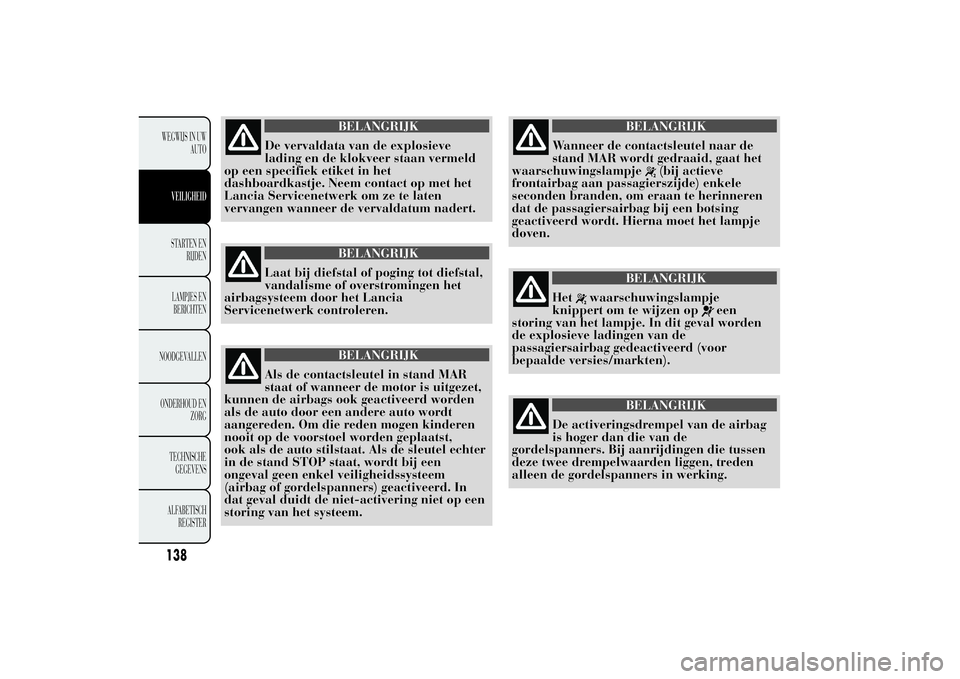

BELANGRIJK
De vervaldata van de explosieve
lading en de klokveer staan vermeld
op een specifiek etiket in het
dashboardkastje. Neem contact op met het
Lancia Servicenetwerk om ze te laten
vervangen wanneer de vervaldatum nadert.
BELANGRIJK
Laat bij diefstal of poging tot diefstal,
vandalisme of overstromingen het
airbagsysteem door het Lancia
Servicenetwerk controleren.
BELANGRIJK
Als de contactsleutel in stand MAR
staat of wanneer de motor is uitgezet,
kunnen de airbags ook geactiveerd worden
als de auto door een andere auto wordt
aangereden. Om die reden mogen kinderen
nooit op de voorstoel worden geplaatst,
ook als de auto stilstaat. Als de sleutel echter
in de stand STOP staat, wordt bij een
ongeval geen enkel veiligheidssysteem
(airbag of gordelspanners) geactiveerd. In
dat geval duidt de niet-activering niet op een
storing van het systeem.
BELANGRIJK
Wanneer de contactsleutel naar de
stand MAR wordt gedraaid, gaat het
waarschuwingslampje
(bij actieve
frontairbag aan passagierszijde) enkele
seconden branden, om eraan te herinneren
dat de passagiersairbag bij een botsing
geactiveerd wordt. Hierna moet het lampje
doven.
BELANGRIJK
Het
waarschuwingslampje
knippert om te wijzen op
een
storing van het lampje. In dit geval worden
de explosieve ladingen van de
passagiersairbag gedeactiveerd (voor
bepaalde versies/markten).
BELANGRIJK
De activeringsdrempel van de airbag
is hoger dan die van de
gordelspanners. Bij aanrijdingen die tussen
deze twee drempelwaarden liggen, treden
alleen de gordelspanners in werking.
138WEGWIJS IN UW
AUTOVEILIGHEIDSTARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

STARTEN EN RIJDEN
DE MOTOR STARTENSTARTPROCEDURE VOOR
BENZINEVERSIES
Ga als volgt te werk:
❒trek de handrem aan en zet de versnellingsbak
in de vrijstand;
❒trap het koppelingspedaal volledig in zonder het
gaspedaal aan te raken;
❒draai de contactsleutel naar AVV en laat deze
los zodra de motor start.
Als de motor niet bij de eerste poging start, draai
dan de contactsleutel naar de stand STOP
alvorens de procedure te herhalen.
Als, met de contactsleutel in de stand MAR, het
waarschuwingslampje
op het
instrumentenpaneel samen met het
waarschuwingslampjeblijft branden, draai
dan de sleutel naar STOP en weer terug naar
MAR; als het waarschuwingslampje blijft branden,
probeer dan met de andere sleutels die bij de
auto zijn geleverd.
Neem contact op met het Lancia Servicenetwerk
als de motor nog steeds niet gestart kan worden.
Laat de contactsleutel nooit in de MAR stand
bij afgezette motor.STARTPROCEDURE VOOR DIESELVERSIES
Ga als volgt te werk:
❒trek de handrem aan en zet de versnellingsbak
in de vrijstand;
❒draai de contactsleutel naar MAR: de
waarschuwingslampjes
en
op het
instrumentenpaneel gaan branden;
❒wacht tot de waarschuwingslampjes
en
doven;
❒trap het koppelingspedaal volledig in zonder het
gaspedaal aan te raken;
❒draai de contactsleutel naar AVV zodra het
waarschuwingslampje
dooft. Als te lang
wordt gewacht, is het werk van de
voorgloeibougies tevergeefs. Laat de sleutel los
zodra de motor start.
BELANGRIJK Bij koude motor moet het
gaspedaal volledig zijn opgekomen wanneer de
contactsleutel naar de stand AVV wordt gedraaid.
Als de motor niet bij de eerste poging start, draai
dan de contactsleutel naar de stand STOP
alvorens de procedure te herhalen.
140WEGWIJS IN UW
AUTO
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Als, met de contactsleutel in de stand MAR, het
waarschuwingslampje
blijft branden, draai dan
de sleutel naar STOP en weer terug naar MAR;
als het waarschuwingslampje blijft branden,
probeer dan met de andere sleutels die bij de auto
zijn geleverd.
Neem contact op met het Lancia Servicenetwerk
als de motor nog steeds niet gestart kan worden.
Als het waarschuwingslampje
na
het starten of na langdurig
"aanzwengelen" 60 seconden knippert,
duidt dit op een defect van de gloeibougies.
Als de motor start kan de auto zoals
gewoonlijk gebruikt worden, maar moet zo
snel mogelijk contact worden opgenomen met
het Lancia Servicenetwerk.
BELANGRIJK
Het is gevaarlijk om de motor in
afgesloten ruimten te laten draaien.
De motor verbruikt zuurstof en produceert
kooldioxide, koolmonoxide en andere giftige
gassen.
BELANGRIJK
Onthoud dat de rembekrachtiging en
de elektrische stuurbekrachtiging
niet werken zolang de motor niet is gestart;
om die reden is meer kracht benodigd voor
de bediening van het rempedaal en het
stuur.Wij adviseren om gedurende de
beginperiode niet de maximale
prestaties van de auto te eisen (bijv.
snel accelereren, lange afstanden op
topsnelheid, krachtig remmen etc.).Laat de contactsleutel nooit in de stand
MAR staan als de motor is afgezet,
zodat de accu niet onnodig wordt
ontladen.
141WEGWIJS IN UW
AUTO
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
