2011 Hyundai Sonata ESP

Características del vehículo
56
4

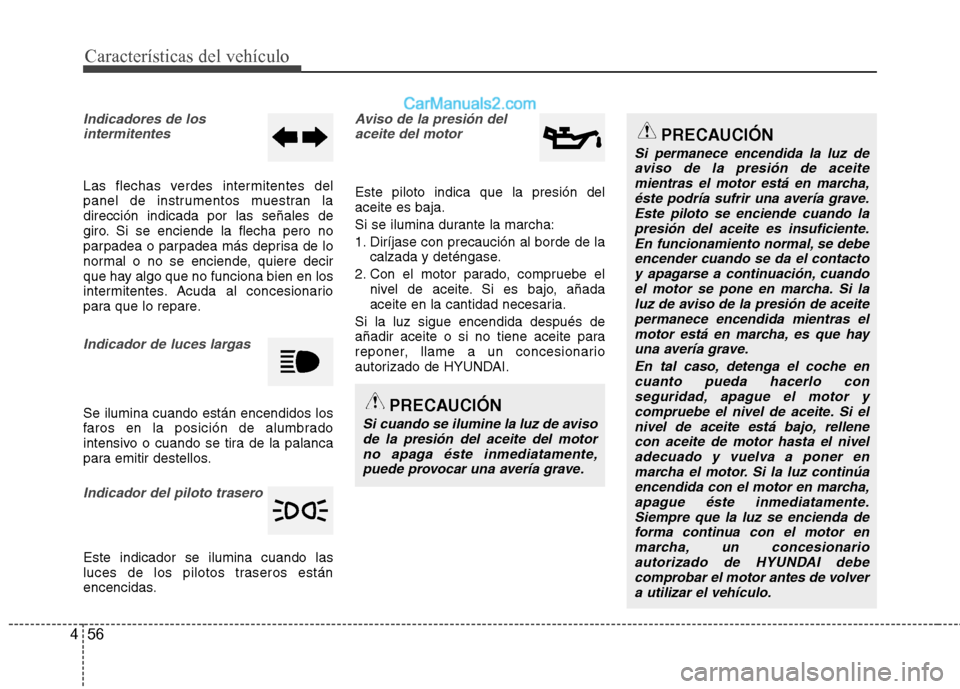

Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
Indicador del piloto trasero
Este indicador se ilumina cuando las
luces de los pilotos traseros están
encencidas.
Aviso de la presión delaceite del motor
Este piloto indica que la presión del aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la calzada y deténgase.
2. Con el motor parado, compruebe el nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si la luz sigue encendida después de
añadir aceite o si no tiene aceite para
reponer, llame a un concesionario
autorizado de HYUNDAI.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso de la presión del aceite del motorno apaga éste inmediatamente,puede provocar una avería grave.
PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceite mientras el motor está en marcha,éste podría sufrir una avería grave. Este piloto se enciende cuando la
presión del aceite es insuficiente. En funcionamiento normal, se debeencender cuando se da el contacto
y apagarse a continuación, cuandoel motor se pone en marcha. Si la luz de aviso de la presión de aceitepermanece encendida mientras el
motor está en marcha, es que hayuna avería grave.
En tal caso, detenga el coche encuanto pueda hacerlo conseguridad, apague el motor y
compruebe el nivel de aceite. Si elnivel de aceite está bajo, rellenecon aceite de motor hasta el niveladecuado y vuelva a poner en
marcha el motor. Si la luz continúa encendida con el motor en marcha,apague éste inmediatamente. Siempre que la luz se encienda de
forma continua con el motor en marcha, un concesionarioautorizado de HYUNDAI debe comprobar el motor antes de volver
a utilizar el vehículo.

Características del vehículo
60
4

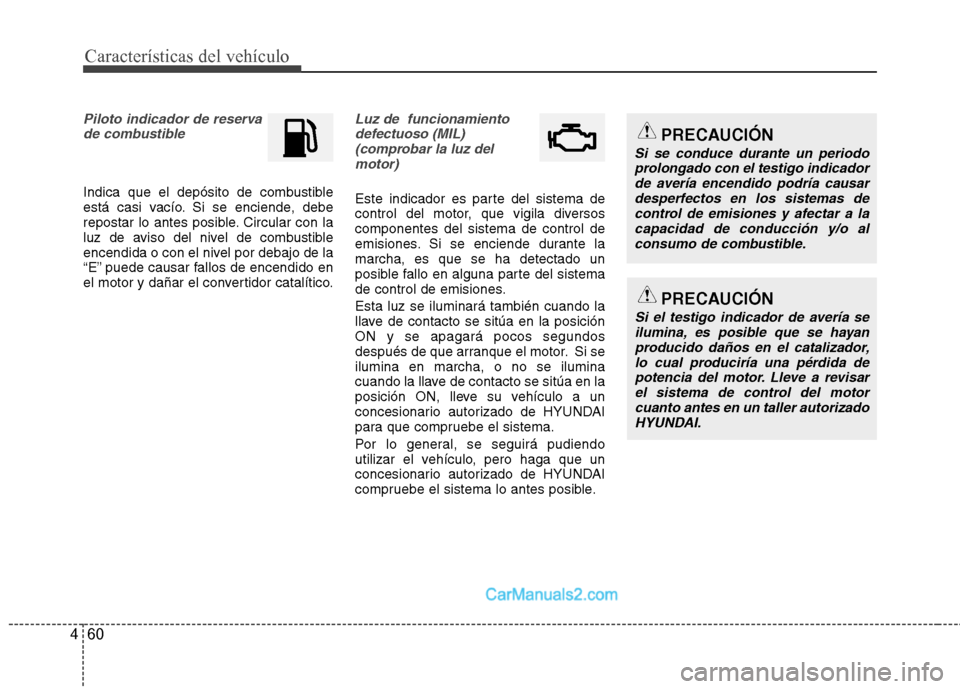

Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” puede causar fallos de encendido en
el motor y dañar el convertidor catalítico.
Luz de funcionamientodefectuoso (MIL)(comprobar la luz delmotor)
Este indicador es parte del sistema de
control del motor, que vigila diversoscomponentes del sistema de control de
emisiones. Si se enciende durante lamarcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones. Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posiciónON y se apagará pocos segundos
después de que arranque el motor. Si seilumina en marcha, o no se ilumina
cuando la llave de contacto se sitúa en la
posición ON, lleve su vehículo a un
concesionario autorizado de HYUNDAI
para que compruebe el sistema.
Por lo general, se seguirá pudiendo
utilizar el vehículo, pero haga que un
concesionario autorizado de HYUNDAI
compruebe el sistema lo antes posible.
PRECAUCIÓN
Si se conduce durante un periodo
prolongado con el testigo indicador de avería encendido podría causardesperfectos en los sistemas de control de emisiones y afectar a la
capacidad de conducción y/o al consumo de combustible.
PRECAUCIÓN
Si el testigo indicador de avería se ilumina, es posible que se hayanproducido daños en el catalizador, lo cual produciría una pérdida de
potencia del motor. Lleve a revisar el sistema de control del motorcuanto antes en un taller autorizadoHYUNDAI.

461
Características del vehículo

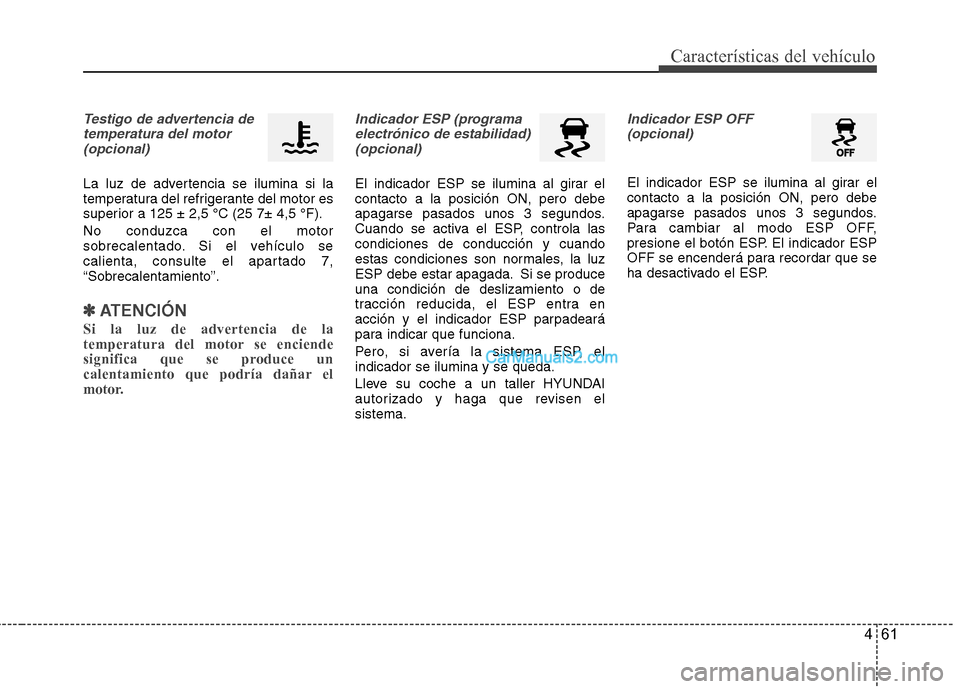

Testigo de advertencia detemperatura del motor (opcional)
La luz de advertencia se ilumina si la
temperatura del refrigerante del motor es
superior a 125 ± 2,5 °C (25 7± 4,5 °F). No conduzca con el motor
sobrecalentado. Si el vehículo se
calienta, consulte el apartado 7,“Sobrecalentamiento”.
✽✽ ATENCIÓN
Si la luz de advertencia de la
temperatura del motor se enciende
significa que se produce un
calentamiento que podría dañar el
motor.
Indicador ESP (programa electrónico de estabilidad)(opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Cuando se activa el ESP, controla lascondiciones de conducción y cuando
estas condiciones son normales, la luz
ESP debe estar apagada. Si se produceuna condición de deslizamiento o de
tracción reducida, el ESP entra en
acción y el indicador ESP parpadeará
para indicar que funciona.
Pero, si avería la sistema ESP, el indicador se ilumina y se queda.
Lleve su coche a un taller HYUNDAI
autorizado y haga que revisen elsistema.
Indicador ESP OFF (opcional)
El indicador ESP se ilumina al girar el contacto a la posición ON, pero debe
apagarse pasados unos 3 segundos.
Para cambiar al modo ESP OFF,
presione el botón ESP. El indicador ESP
OFF se encenderá para recordar que se
ha desactivado el ESP.

Características del vehículo
62
4

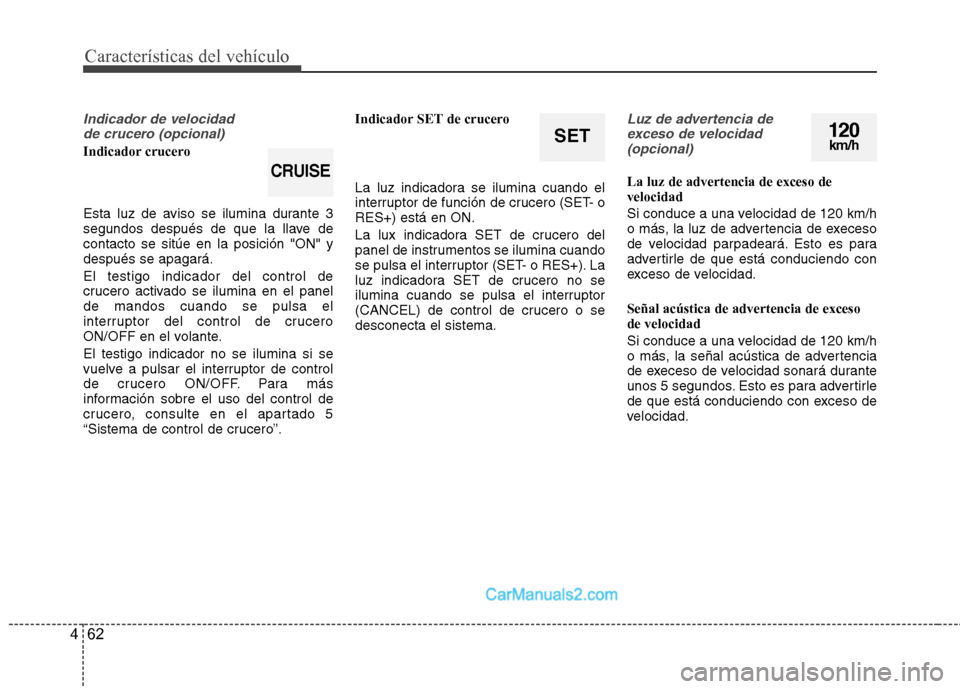

Indicador de velocidad
de crucero (opcional)
Indicador crucero
Esta luz de aviso se ilumina durante 3
segundos después de que la llave decontacto se sitúe en la posición "ON" ydespués se apagará. El testigo indicador del control de
crucero activado se ilumina en el panelde mandos cuando se pulsa el
interruptor del control de crucero
ON/OFF en el volante. El testigo indicador no se ilumina si se
vuelve a pulsar el interruptor de control
de crucero ON/OFF. Para más
información sobre el uso del control de
crucero, consulte en el apartado 5
“Sistema de control de crucero”. Indicador SET de crucero
La luz indicadora se ilumina cuando el
interruptor de función de crucero (SET- oRES+) está en ON.
La lux indicadora SET de crucero del
panel de instrumentos se ilumina cuando
se pulsa el interruptor (SET- o RES+). La
luz indicadora SET de crucero no se
ilumina cuando se pulsa el interruptor
(CANCEL) de control de crucero o sedesconecta el sistema.
Luz de advertencia de
exceso de velocidad (opcional)
La luz de advertencia de exceso de velocidad
Si conduce a una velocidad de 120 km/h
o más, la luz de advertencia de execeso
de velocidad parpadeará. Esto es para
advertirle de que está conduciendo con
exceso de velocidad. Señal acústica de advertencia de exceso de velocidad
Si conduce a una velocidad de 120 km/h
o más, la señal acústica de advertencia
de execeso de velocidad sonará durante
unos 5 segundos. Esto es para advertirle
de que está conduciendo con exceso de
velocidad.CRUISE
SET120km/h

467
Características del vehículo
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
El sistema se activa cuando se
retrocede con la llave de contacto en ON.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
Tipos de aviso acústico
Cuando hay un objeto a una distanciade 81 a 120 cm (32 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (16 pulg a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero: El
zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
OYF049080
Sensores

Características del vehículo
68
4
Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro. Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm (15 pulg) oestimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.

469
Características del vehículo
✽✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningúnobstáculo.Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.

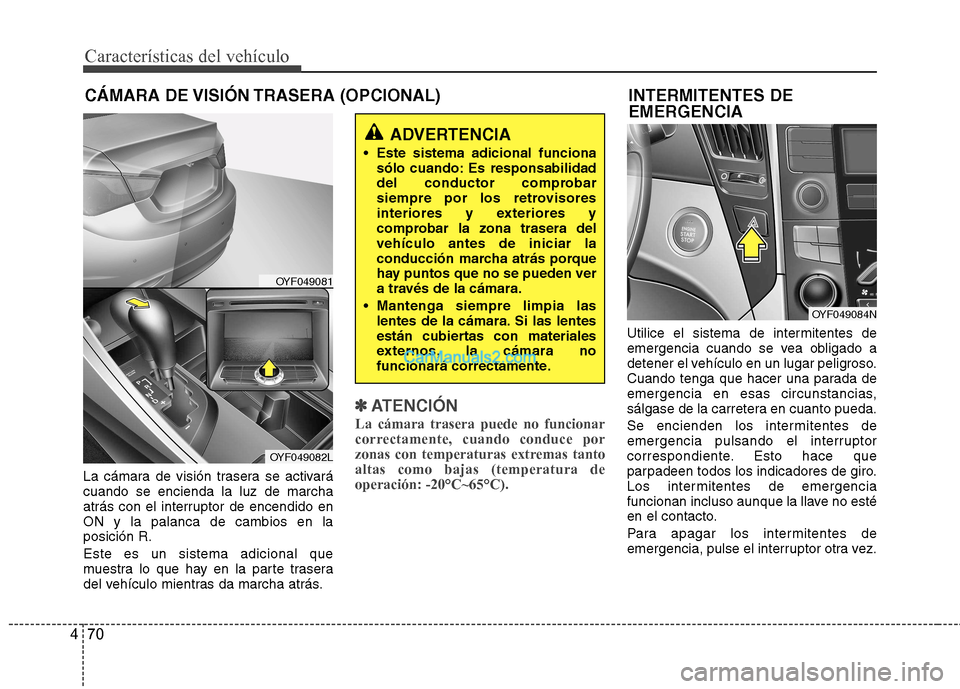

Características del vehículo
70
4
INTERMITENTES DE EMERGENCIA
La cámara de visión trasera se activará cuando se encienda la luz de marcha
atrás con el interruptor de encendido enON y la palanca de cambios en laposición R. Este es un sistema adicional que
muestra lo que hay en la parte trasera
del vehículo mientras da marcha atrás.
✽✽ ATENCIÓN
La cámara trasera puede no funcionar
correctamente, cuando conduce por
zonas con temperaturas extremas tantoaltas como bajas (temperatura deoperación: -20°C~65°C).
Utilice el sistema de intermitentes de
emergencia cuando se vea obligado a
detener el vehículo en un lugar peligroso.
Cuando tenga que hacer una parada de
emergencia en esas circunstancias,
sálgase de la carretera en cuanto pueda.
Se encienden los intermitentes de
emergencia pulsando el interruptor
correspondiente. Esto hace que
parpadeen todos los indicadores de giro.
Los intermitentes de emergencia
funcionan incluso aunque la llave no esté
en el contacto.
Para apagar los intermitentes de
emergencia, pulse el interruptor otra vez.
CÁMARA DE VISIÓN TRASERA (OPCIONAL)
ADVERTENCIA
Este sistema adicional funciona sólo cuando: Es responsabilidad
del conductor comprobar
siempre por los retrovisores
interiores y exteriores y
comprobar la zona trasera delvehículo antes de iniciar la
conducción marcha atrás porque
hay puntos que no se pueden ver
a través de la cámara.
Mantenga siempre limpia las lentes de la cámara. Si las lentes
están cubiertas con materiales
externos, la cámara no
funcionará correctamente.
OYF049081
OYF049082L
OYF049084N
