Uw auto in één oogopslag
2
2
INTERIEUR, OVERZICHT
1. Knop vergrendelen/ontgrendelen
portier* ..............................................4-10
2. Schakelaar spiegelbediening* ..........4-30
3. Centrale portiervergrendeling* ..........4-11
4. Blokkeertoets ruitbediening* .............4-16
5. Knop uitstoomopening ......................4-61
6. Schakelaar mistlampen* ...................4-51
7. Schakelaar mistachterlicht* ..............4-51
8. Koplampverstelling* ..........................4-52
9. Verlichting instrumentenpaneel* .......4-33
10. Hendel stuurverstelling* ..................4-27
11. Stuurwiel .........................................4-26
12. Zekeringkast ...................................7-53
13. Hendel motorkapontgrendeling.......4-21
14. Remsysteem ...................................5-18
15. Gaspedaal.........................................5-6
16. Stoel ..................................................3-2
17. Ontgrendelknop tankdopklep ..........4-23
* : indien van toepassing
B010000ATQ OTQ027001G

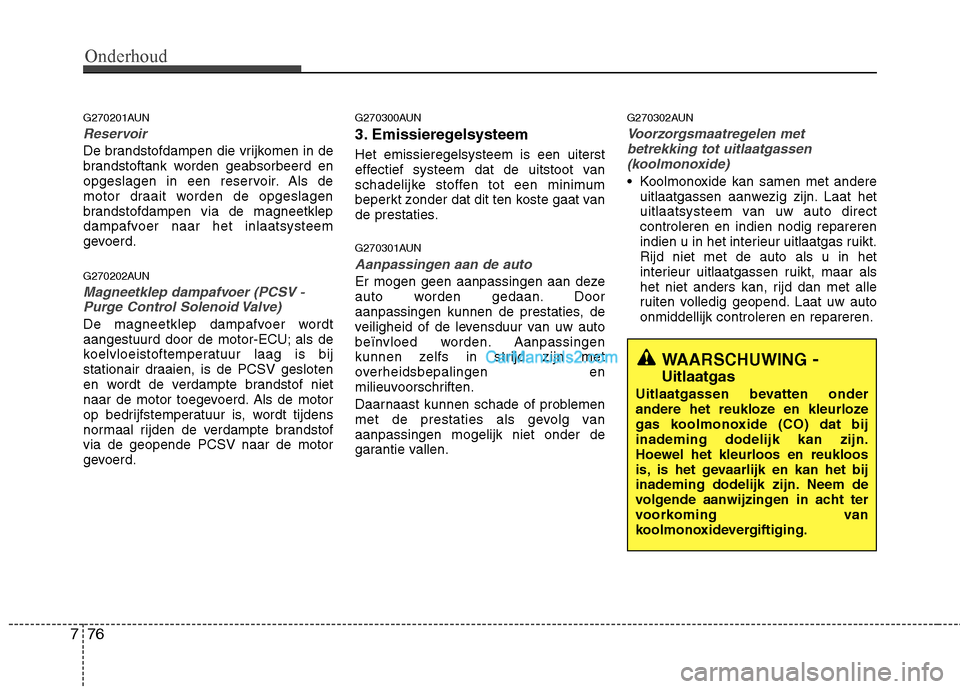

Onderhoud
76
7
G270201AUN
Reservoir
De brandstofdampen die vrijkomen in de
brandstoftank worden geabsorbeerd en
opgeslagen in een reservoir. Als de
motor draait worden de opgeslagen
brandstofdampen via de magneetklep
dampafvoer naar het inlaatsysteem
gevoerd.
G270202AUN
Magneetklep dampafvoer (PCSV -
Purge Control Solenoid Valve)
De magneetklep dampafvoer wordt
aangestuurd door de motor-ECU; als de
koelvloeistoftemperatuur laag is bij
stationair draaien, is de PCSV gesloten
en wordt de verdampte brandstof niet
naar de motor toegevoerd. Als de motor
op bedrijfstemperatuur is, wordt tijdens
normaal rijden de verdampte brandstofvia de geopende PCSV naar de motor
gevoerd. G270300AUN
3. Emissieregelsysteem Het emissieregelsysteem is een uiterst
effectief systeem dat de uitstoot van
schadelijke stoffen tot een minimum
beperkt zonder dat dit ten koste gaat van
de prestaties.
G270301AUN
Aanpassingen aan de auto
Er mogen geen aanpassingen aan deze
auto worden gedaan. Door
aanpassingen kunnen de prestaties, de
veiligheid of de levensduur van uw auto
beïnvloed worden. Aanpassingen
kunnen zelfs in strijd zijn met
overheidsbepalingen en
milieuvoorschriften.
Daarnaast kunnen schade of problemen
met de prestaties als gevolg vanaanpassingen mogelijk niet onder de
garantie vallen.
G270302AUN
Voorzorgsmaatregelen met
betrekking tot uitlaatgassen
(koolmonoxide)
Koolmonoxide kan samen met andere uitlaatgassen aanwezig zijn. Laat het
uitlaatsysteem van uw auto directcontroleren en indien nodig repareren
indien u in het interieur uitlaatgas ruikt.Rijd niet met de auto als u in het
interieur uitlaatgassen ruikt, maar als
het niet anders kan, rijd dan met alle
ruiten volledig geopend. Laat uw autoonmiddellijk controleren en repareren.
WAARSCHUWING -
Uitlaatgas
Uitlaatgassen bevatten onder
andere het reukloze en kleurloze
gas koolmonoxide (CO) dat bijinademing dodelijk kan zijn.
Hoewel het kleurloos en reukloos
is, is het gevaarlijk en kan het bij
inademing dodelijk zijn. Neem de
volgende aanwijzingen in acht ter
voorkoming van
koolmonoxidevergiftiging.
