2011 FIAT SCUDO Manual de Uso e Manutenção (in Portuguese)

144
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
LUZES DO 3° STOP
Com a porta da bagageira fig. 15
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒abra a porta da bagageira;
❒desaperte os parafusos de fixação A;
❒premir nas extremidades do dispositivo
de bloqueio e extrair o grupo transpa-
rente que contém as lâmpadas;
❒desligue o conector eléctrico;
❒extrair a lâmpada montata a pressão e
substituí-la.
Com as portas traseiras de dois
batentes fig. 16
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒desapertar os parafusos de fixação A
com uma chave de fendas Torx™
com cabeça 20;
❒extrair o porta-lâmpada;
❒extrair a lâmpada montada a pressão
e substitui-la.Versão tejadilho alto
❒desapertar os parafusos de fixação A
com chave de 8;
❒retirar o porta-lâmpadas;
❒retirar a lâmpada montada à pressão e
substituí-la.LUZES DA PLACA DA
MATRÍCULA
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
Versões com portas de batentes
fig. 17
❒agindo a partir do interior do veículo,
remover o revestimento interior;
❒desligar o conector alargando a res-
pectiva patilha;
fig. 15
AA
F0P0210m
fig. 16
A
A
F0P0211m
fig. 17F0P0212m
fig. 18F0P0607m

145
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
❒remover a protecção plástica;
❒gire a porta-lâmpada por um quarto de
volta em direcção anti-horária;
❒substitua a lâmpada.
Versões com porta traseira fig. 18
❒agir a partir do exterior do veículo no
ponto indicado pela seta e remover o
grupo transparente A;
❒substitua a lâmpada liberando-a dos con-
tactos laterais e certificando-se que a no-
va lâmpada resulte correctamente blo-
queada dentre os contactos;
❒montar o grupo transparente montado
a pressão.
fig. 19F0P0298m
fig. 20F0P0234m
SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e relativa potência
consulte o parágrafo “Substituição de uma
lâmpada”.
PLAFONIER
Para substituir as lâmpadas, proceder co-
mo indicado a seguir:
❒agir nos pontos indicados pelas setas e
remover o plafonier;
❒substitua as lâmpadas liberando-as dos
contactos laterais e certificando-se que
as novas lâmpadas resultem correcta-
mente bloqueadas dentre os contactos;
❒fixar o plafonier no próprio alojamen-
to e certificando-se do seu bloqueio.

146
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 21F0P0236m
Não substitua em nenhum
caso um fusível com um ou-
tro que tenha uma amperagem su-
perior; PERIGO DE INCÊNDIO.
AVISO
Nunca substitua um fusível
queimado com fios metálicos
ou outro material de recupe-
ração.
Se um fusível geral de pro-
tecção (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervém dirija-se
à Rede de Assistência Fiat. Antes de
substituir um fusível, certifique-se de
ter removido a chave do dispositivo
de arranque e de ter desligado e/ou
desactivado tos os acessórios.
AVISO
Se um fusível geral de pro-
tecção dos sistemas de segu-
rança (sistema air bag, sistema de tra-
vagem), sistemas do motopropulsor
(sistema do motor, sistema da caixa
de vel.) ou sistema da direcção inter-
vier, dirigir-se à Rede de Assistência
Fiat.
AVISO
No caso em que o fusível ti-
vesse de queimar-se nova-
mente ou interromper-se, dirija-se à
Rede de Assistência Fiat.
AVISO

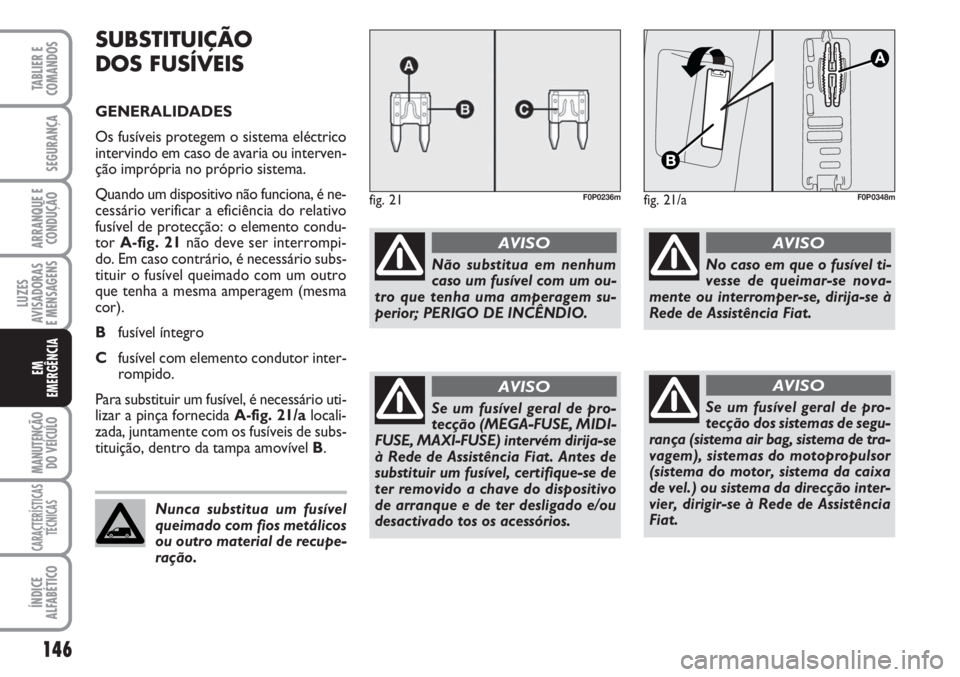

SUBSTITUIÇÃO
DOS FUSÍVEIS
GENERALIDADES
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou interven-
ção imprópria no próprio sistema.
Quando um dispositivo não funciona, é ne-
cessário verificar a eficiência do relativo
fusível de protecção: o elemento condu-
tor A-fig. 21não deve ser interrompi-
do. Em caso contrário, é necessário subs-
tituir o fusível queimado com um outro
que tenha a mesma amperagem (mesma
cor).
Bfusível íntegro
Cfusível com elemento condutor inter-
rompido.
Para substituir um fusível, é necessário uti-
lizar a pinça fornecida A-fig. 21/alocali-
zada, juntamente com os fusíveis de subs-
tituição, dentro da tampa amovível B.
fig. 21/aF0P0348m

147
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Unidade unidade central no tablier lado passageiro
ACESSÓRIOS FUSÍVEL AMPERÈ
Limpa óculo traseiro
Livre
Corrector de alinhamento faróis, tomada de diagnóstico,
unidade central ESP, ventilação, bomba filtro articulado,
sensor de virada
Espelho retrovisor eléctrico, vidros eléctricos lado passageiro
Alimentação vidros eléctricos dianteiros
Plafonier, iluminação da gaveta porta-objectos
Visor multifunções, sirene de alarme anti-roubo,
auto-rádio, CD-Changer, Rádio-telefone, centralina
de serviços de reboque, centralina de protecção para
instaladores de carroçarias
Isqueiro, tomada vão de carga
Corrector da altura traseira, dispositivo de arranque,
painel de instrumentos
Tomada de diagnóstico, unidade central anti-roubo
Kit main livre, unidade central airbag
Unidade central serviços motor, unidade central serviços
atrelado
Sensor de chuva, ar condicionado automático, painel de
instrumentos, ventilação da parte posterior do habitáculo
(montagem combinada)
Tranque/destranque das aberturas
Livre
Descongelador do óculo traseiro térmico e espelhos
retrovisores
❒Rebater o compartimento porta-ob-
jectos e puxá-lo para aceder aos fusí-
veis.

148
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Unidade central vão motor
ACESSÓRIOS FUSÍVEL AMPERÈ
Unidade central motor, dispositivo de alimentação combustível e ar, grupo movimento ventilador
Avisador acústico
Bomba lava vidro dianteiro e traseiro
Bomba lava projector
Dispositivo de alimentação combustível
Contacto pedal do travão secundário, direcção assistida
Comutador de arranque
Contacto pedal do travão principal
Dispositivo de alimentação combustível e ar
Ventilação dianteira
Limpa pára-brisas
Unidade central de serviços
Livre
❒Após ter aberto o compartimento do
motor, deslizar o suporte do líquido
elevador dos vidros para facilitar o
acesso.
❒Desengatar e virar a caixa ao contrário
para aceder aos fusíveis.

149
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Unidade central habitáculo (na bateria)
ACESSÓRIOS FUSÍVEL AMPERÈ
Bancos aquecidos
Tomada de 12V na terceira fila de bancos
(montagem combinada)
Centralina de serviços de reboque (se disponível)
centralina de protecção para instaladores de carroçarias
Livre
Fechaduras das portas e folhas
Fechaduras das portas e folhas
Limpa óculo traseiro porta e folha
Ventilação da parte posterior do habitáculo
(montagem combinada)
Espelhos inclináveis
❒Desengatar a tampa do vão da bateria.
❒Retirar o terminal da bateria vermel-
ho (+).
Após cada intervenção, fechar bem
a tampa.

150
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
fig. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Unidade central suplementar
ACESSÓRIOS FUSÍVEL AMPERÈ
Livre
Relé de contacto e gerador opcional
Alimentação do atrelado
Alimentação permanente para os transformadores
Luzes de emergência

151
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
RECARGA DA BATERIA
AVISO A descrição do procedimento de
recarga da bateria é indicado unicamente
a título informativo. Para a execução des-
ta operação, se aconselha de dirigir-se à
Rede de Assistência Fiat.
Se aconselha uma recarga lenta a baixa am-
peragem pela duração de 24 horas apro-
ximadamente. Uma carga rápida com cor-
rentes altas pode danificar a bateria.
Para efectuar a recarga, proceder como
indicado a seguir:
❒ desligue o borne do pólo negativo da
bateria;
❒ligue aos pólos da bateria os cabos do
aparelho de recarga, respeitando as po-
laridades;
❒ligue o aparelho de recarga;
❒ terminada a recarga, desligar o apare-
lho antes de desligá-lo da bateria;
❒ligue o borne ao pólo negativo da ba-
teria.
O líquido contido na bateria
é venenoso e corrosivo, evi-
te o contacto com a pele e os olhos.
A operação de recarga da bateria de-
ve ser efectuada em ambiente venti-
lado e longe de chamas ou possíveis
fontes de faíscas, para evitar o peri-
go de explosão e de incêndio.
AVISO
Não tente recarregar uma
bateria congelada: é neces-
sário primeiro descongelá-la, caso
contrário, se corre o risco de explo-
são. Se, foi congelada, é necessário
fazer controlar a bateria antes da re-
carga, por pessoal especializado, pa-
ra verificar que os elementos internos
não se tenham danificados e que o
contentor não esteja furado, com ris-
co de fuga de ácido venenoso e cor-
rosivo.
AVISO
MODO ECONOMIA
Após desligar o motor, quando a chave es-
tiver na posição M, algumas funções (lim-
pa-vidros, elevador dos vidros, luzes do
tecto, auto-rádio, etc.) apenas podem ser
utilizadas durante um período máximo de
trinta minutos, para evitar descarregar a
bateria.
Após terem decorridos estes trinta mi-
nutos, as funções activadas são colocadas
em stand-by e a luz avisadora da bateria
pisca, acompanhada de uma mensagem no
visor.
Para obter a utilização imediata destas
funções, é necessário ligar o motor e co-
locá-lo em funcionamento durante alguns
instantes.
O tempo que está disponível será então o
dobro do tempo de arranque do motor.
Todavia, este tempo estará sempre com-
preendido entre cinco e trinta minutos.
Se a bateria estiver descarregada não se-
rá possível arrancar o motor.
