2011 FIAT SCUDO Libretto Uso Manutenzione (in Italian)

USO E MANUTENZIONE
FIATSCUDO

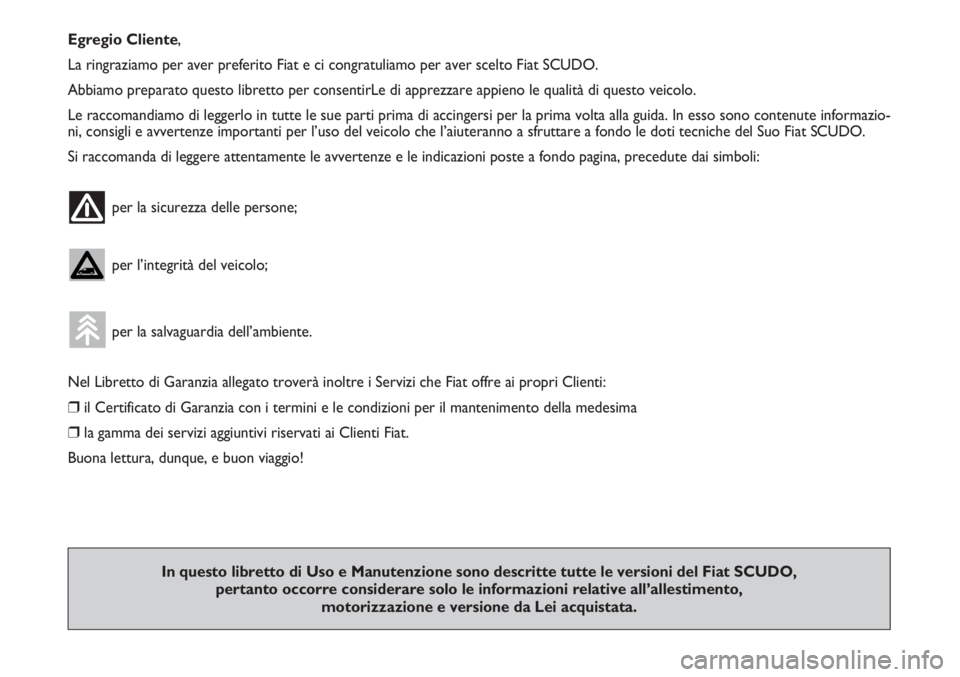

Egregio Cliente,
La ringraziamo per aver preferito Fiat e ci congratuliamo per aver scelto Fiat SCUDO.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questo veicolo.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida. In esso sono contenute informazio-
ni, consigli e avvertenze importanti per l’uso del veicolo che l’aiuteranno a sfruttare a fondo le doti tecniche del Suo Fiat SCUDO.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni poste a fondo pagina, precedute dai simboli:
per la sicurezza delle persone;
per l’integrità del veicolo;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Fiat offre ai propri Clienti:
❒il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
❒la gamma dei servizi aggiuntivi riservati ai Clienti Fiat.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni del Fiat SCUDO,
pertanto occorre considerare solo le informazioni relative all’allestimento,
motorizzazione e versione da Lei acquistata.

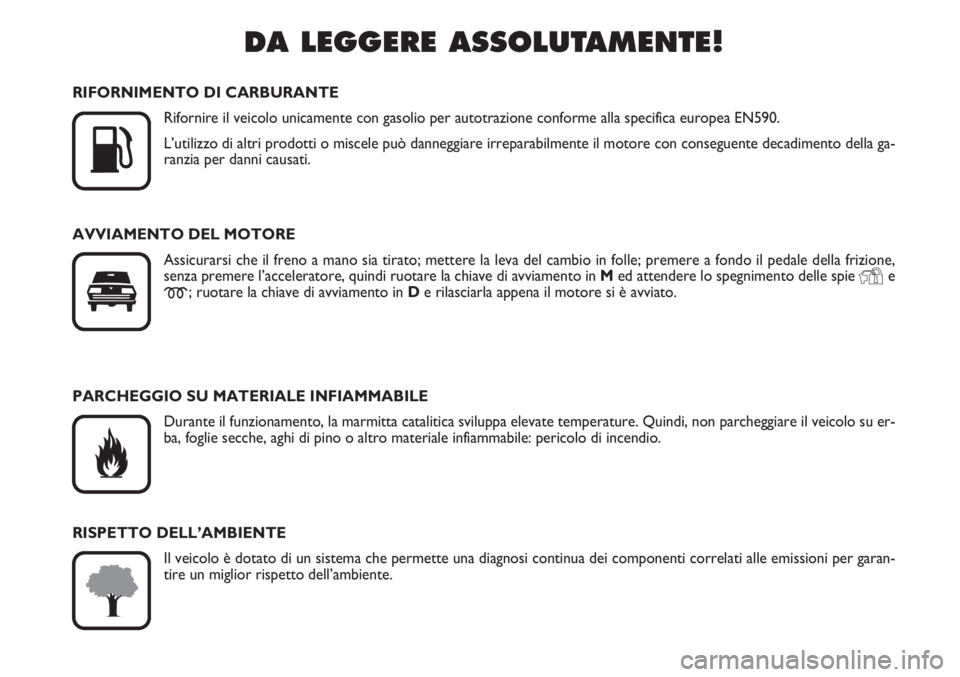

DA LEGGERE ASSOLUTAMENTE!

K
RIFORNIMENTO DI CARBURANTE
Rifornire il veicolo unicamente con gasolio per autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente decadimento della ga-
ranzia per danni causati.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il pedale della frizione,
senza premere l’acceleratore, quindi ruotare la chiave di avviamento in Med attendere lo spegnimento delle spie
Ye
m; ruotare la chiave di avviamento in De rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare il veicolo su er-
ba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
Il veicolo è dotato di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per garan-
tire un miglior rispetto dell’ambiente.

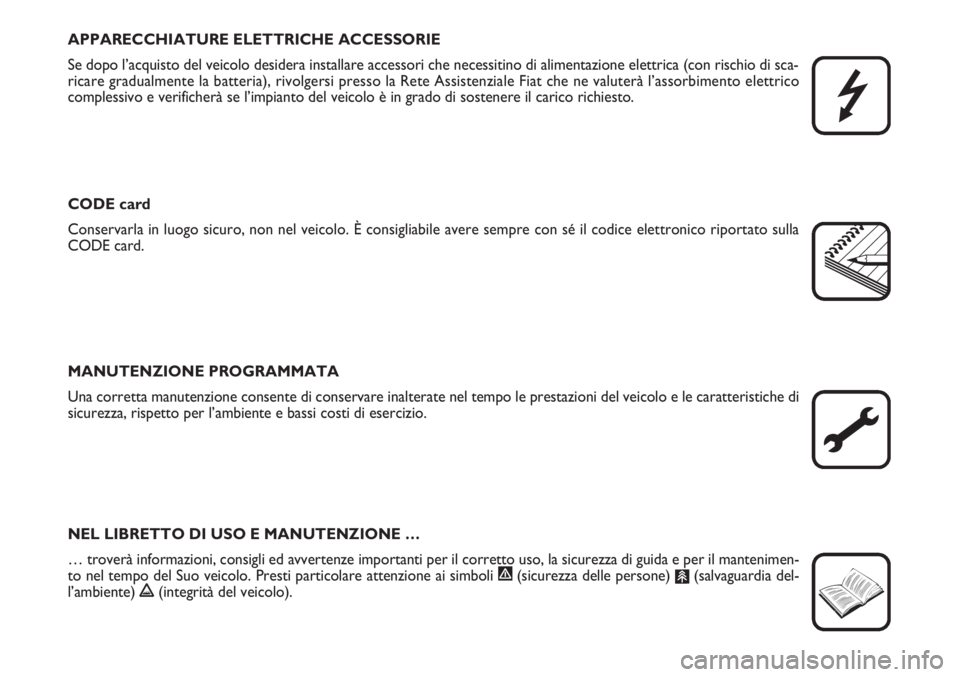

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto del veicolo desidera installare accessori che necessitino di alimentazione elettrica (con rischio di sca-
ricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Fiat che ne valuterà l’assorbimento elettrico
complessivo e verificherà se l’impianto del veicolo è in grado di sostenere il carico richiesto.
CODE card
Conservarla in luogo sicuro, non nel veicolo. È consigliabile avere sempre con sé il codice elettronico riportato sulla
CODE card.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni del veicolo e le caratteristiche di
sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il mantenimen-
to nel tempo del Suo veicolo. Presti particolare attenzione ai simboli
"(sicurezza delle persone) #(salvaguardia del-
l’ambiente) !(integrità del veicolo).


4
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO

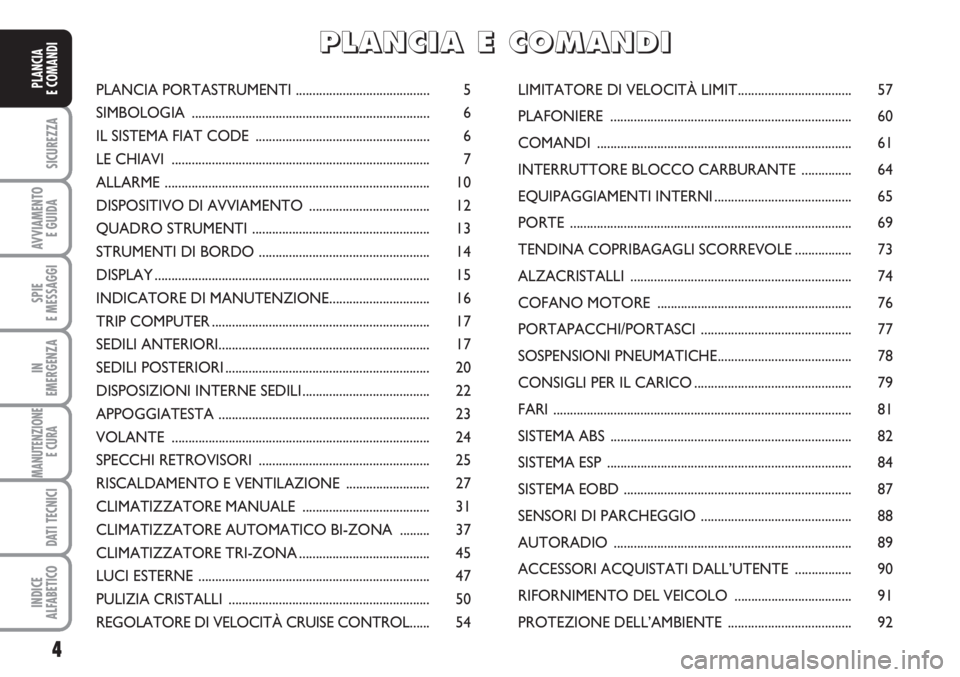

PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI ........................................ 5
SIMBOLOGIA ....................................................................... 6
IL SISTEMA FIAT CODE .................................................... 6
LE CHIAVI ............................................................................. 7
ALLARME ............................................................................... 10
DISPOSITIVO DI AVVIAMENTO .................................... 12
QUADRO STRUMENTI ..................................................... 13
STRUMENTI DI BORDO ................................................... 14
DISPLAY.................................................................................. 15
INDICATORE DI MANUTENZIONE.............................. 16
TRIP COMPUTER................................................................. 17
SEDILI ANTERIORI............................................................... 17
SEDILI POSTERIORI............................................................. 20
DISPOSIZIONI INTERNE SEDILI...................................... 22
APPOGGIATESTA ............................................................... 23
VOLANTE ............................................................................. 24
SPECCHI RETROVISORI ................................................... 25
RISCALDAMENTO E VENTILAZIONE ......................... 27
CLIMATIZZATORE MANUALE ...................................... 31
CLIMATIZZATORE AUTOMATICO BI-ZONA ......... 37
CLIMATIZZATORE TRI-ZONA....................................... 45
LUCI ESTERNE ..................................................................... 47
PULIZIA CRISTALLI ............................................................ 50
REGOLATORE DI VELOCITÀ CRUISE CONTROL...... 54LIMITATORE DI VELOCITÀ LIMIT.................................. 57
PLAFONIERE ........................................................................ 60
COMANDI ............................................................................ 61
INTERRUTTORE BLOCCO CARBURANTE ............... 64
EQUIPAGGIAMENTI INTERNI......................................... 65
PORTE .................................................................................... 69
TENDINA COPRIBAGAGLI SCORREVOLE ................. 73
ALZACRISTALLI .................................................................. 74
COFANO MOTORE .......................................................... 76
PORTAPACCHI/PORTASCI ............................................. 77
SOSPENSIONI PNEUMATICHE........................................ 78
CONSIGLI PER IL CARICO............................................... 79
FARI ......................................................................................... 81
SISTEMA ABS ........................................................................ 82
SISTEMA ESP ......................................................................... 84
SISTEMA EOBD .................................................................... 87
SENSORI DI PARCHEGGIO ............................................. 88
AUTORADIO ....................................................................... 89
ACCESSORI ACQUISTATI DALL’UTENTE ................. 90
RIFORNIMENTO DEL VEICOLO ................................... 91
PROTEZIONE DELL’AMBIENTE ..................................... 92
P P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Bocchette aria laterali orientabili - 2.Bocchette aria laterali fisse - 3.Leva sinistra: comando luci esterne - 4.Quadro strumenti -
5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Comandi su plancia - 7.Bocchette aria centrali orientabili -
8.Air bag frontale lato passeggero per versioni/mercati, dove previsto - 9.Cassetto portaoggetti - 10.Autoradio (dove previ-
sta) - 11.Comandi riscaldamento/ventilazione/climatizzazione - 12.Leva comandi autoradio (dove prevista) - 13.Air bag frontale
lato guida - 14. Leva regolazione volante
5
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0P0600mfig. 1

6
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

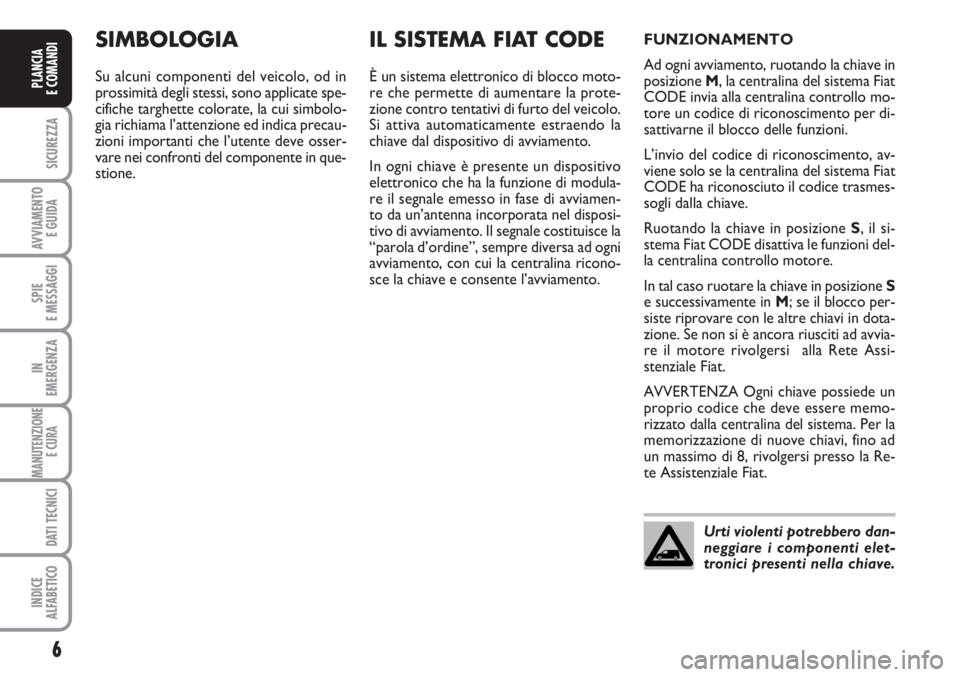

SIMBOLOGIA
Su alcuni componenti del veicolo, od in
prossimità degli stessi, sono applicate spe-
cifiche targhette colorate, la cui simbolo-
gia richiama l’attenzione ed indica precau-
zioni importanti che l’utente deve osser-
vare nei confronti del componente in que-
stione.
IL SISTEMA FIAT CODE
È un sistema elettronico di blocco moto-
re che permette di aumentare la prote-
zione contro tentativi di furto del veicolo.
Si attiva automaticamente estraendo la
chiave dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo
elettronico che ha la funzione di modula-
re il segnale emesso in fase di avviamen-
to da un’antenna incorporata nel disposi-
tivo di avviamento. Il segnale costituisce la
“parola d’ordine”, sempre diversa ad ogni
avviamento, con cui la centralina ricono-
sce la chiave e consente l’avviamento.
Urti violenti potrebbero dan-
neggiare i componenti elet-
tronici presenti nella chiave.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione M, la centralina del sistema Fiat
CODE invia alla centralina controllo mo-
tore un codice di riconoscimento per di-
sattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, av-
viene solo se la centralina del sistema Fiat
CODE ha riconosciuto il codice trasmes-
sogli dalla chiave.
Ruotando la chiave in posizione S, il si-
stema Fiat CODE disattiva le funzioni del-
la centralina controllo motore.
In tal caso ruotare la chiave in posizione S
e successivamente in M; se il blocco per-
siste riprovare con le altre chiavi in dota-
zione. Se non si è ancora riusciti ad avvia-
re il motore rivolgersi alla Rete Assi-
stenziale Fiat.
AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere memo-
rizzato dalla centralina del sistema. Per la
memorizzazione di nuove chiavi, fino ad
un massimo di 8, rivolgersi presso la Re-
te Assistenziale Fiat.

7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Per reinserirlo nell’impugnatura procede-
re come segue:
❒mantenere premuto il pulsante Be mo-
vimentare l’inserto metallico A;
❒rilasciare il pulsante Be ruotare l’in-
serto metallico Afino ad avvertire lo
scatto di bloccaggio che ne garantisce
la corretta chiusura.

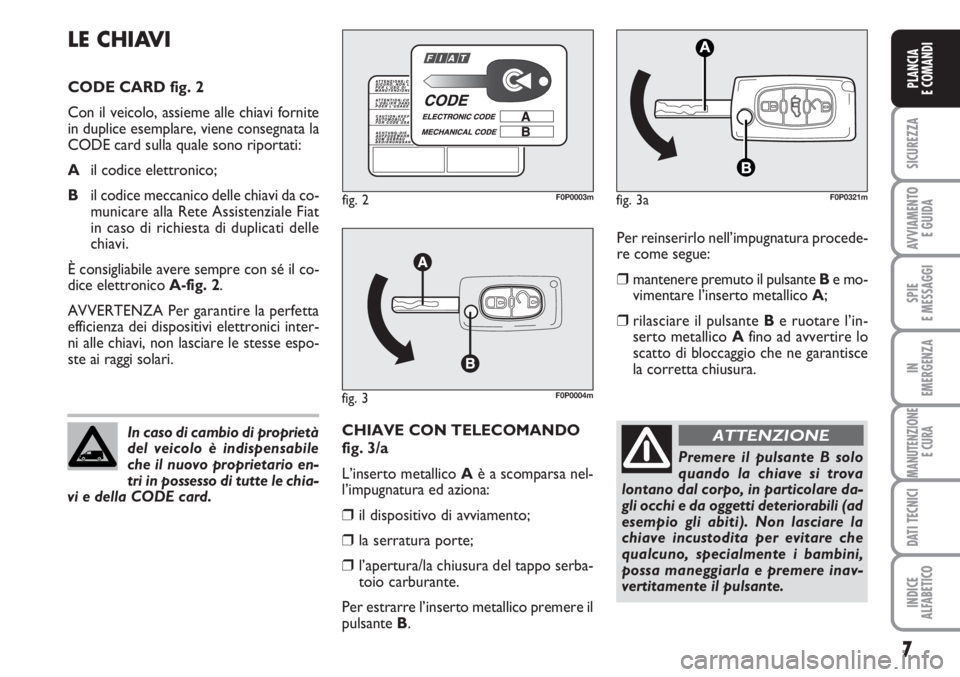

LE CHIAVI
CODE CARD fig. 2
Con il veicolo, assieme alle chiavi fornite
in duplice esemplare, viene consegnata la
CODE card sulla quale sono riportati:
Ail codice elettronico;
Bil codice meccanico delle chiavi da co-
municare alla Rete Assistenziale Fiat
in caso di richiesta di duplicati delle
chiavi.
È consigliabile avere sempre con sé il co-
dice elettronico A-fig. 2.
AVVERTENZA Per garantire la perfetta
efficienza dei dispositivi elettronici inter-
ni alle chiavi, non lasciare le stesse espo-
ste ai raggi solari.
In caso di cambio di proprietà
del veicolo è indispensabile
che il nuovo proprietario en-
tri in possesso di tutte le chia-
vi e della CODE card.
fig. 2F0P0003m
fig. 3F0P0004m
fig. 3aF0P0321m
CHIAVE CON TELECOMANDO
fig. 3/a
L’inserto metallico Aè a scomparsa nel-
l’impugnatura ed aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/la chiusura del tappo serba-
toio carburante.
Per estrarre l’inserto metallico premere il
pulsante B.
Premere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare da-
gli occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere inav-
vertitamente il pulsante.
ATTENZIONE
