2011 FIAT SCUDO Kezelési és karbantartási útmutató (in Hungarian)

64
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ha nem tapasztalunk üzemanyagszivárgást
és a jármű állapota megengedi az út foly-
tatását, állítsuk vissza az üzemanyag-ellá-
tást az alábbiak szerint:
❒fordítsuk az indítókulcsot Sállásba;
❒húzzuk ki, majd helyezzük ismét vissza
az indítókulcsot a gyújtáskapcsolóba, és
indítsuk be a motort.
ÜZEMANYAG-ELZÁRÓ
KAPCSOLÓ
Ez egy biztonsági kapcsoló, amelyet a lég-
zsák rendszer elektronikus vezérlése mű-
ködtet, annak érdekében, hogy egy nagy-
obb erejű (bármilyen irányú) ütközés ese-
tén megszakítsa az üzemanyag-ellátást, és
ezzel leállítsa a motort.
Az üzemanyag elzáró kapcsoló működés-
be lépését a konfigurálható multifunkciós
kijelzőn megjelenő vonatkozó üzenet jelzi.
Ha ütközéses baleset után
üzemanyagfolyást vagy szi-
várgásra utaló szagot észlelünk, a tűz-
veszély elkerülése érdekében ne állít-
suk helyre az üzemanyag-ellátást .
FIGYELEM

65
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
75. ábraF0P0066m
74. ábraF0P0065m76/a. ábraF0P0067m
BELSŐ BERENDEZÉSEK
KESZTYŰTARTÓ
74-75. ábra
A kesztyűtartó nyitásához húzzuk meg a
fogantyút A-74. ábra.
A lehajtott fedél belső oldalán (csak álló
gépkocsi esetén) poharak vagy italdoboz-
ok, továbbá írótoll elhelyezésére szolgáló
mélyedések vannak kialakítva.
A kesztyűtartó zárral van ellátva. A zár mű-
ködtetéséhez az indítókulcsot kell hasz-
nálni.
RAKODÓREKESZEK/
RAKODÓPOLCOK
Ezek a napellenzők felett vannak beépít-
ve és könnyű tárgyak (úti dokumentumok,
térképek stb.) elhelyezése céljából vannak
kialakítva.
Felszereltségtől függően, az oldalsó polc-
okhoz fedél is tartozhat A-76/a ábra.
FIGYELMEZTETÉS A polc maximális
terhelhetősége oldalanként 3 kg, ezért ne-
hezebb tárgyat ne helyezzünk rá és ne ka-
paszkodjunk bele.
Az utóbbi célra az oldalt elhelyezett fog-
antyúkat használjuk.
76/b. ábraF0P0346m
KÁRTYATARTÓ
A gépkocsi felszereltségétől függően áll
rendelkezésre. A középső rakodórekesz egy “belső ala-
gúttal” is felszerelhető, ami könnyű és
hosszú tárgyak (elektromos kábelcsator-
nák, műanyag csövek stb.) szállítását teszi
lehetővé: forduljunk egy Fiat márkaszer-
vizhez.

66
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

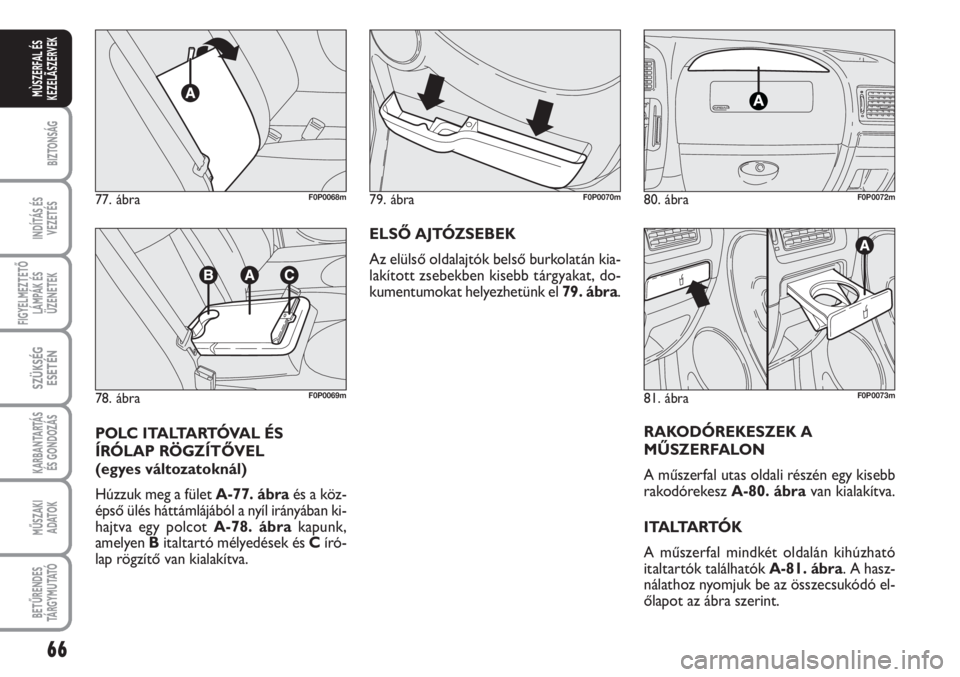

ELSŐ AJTÓZSEBEK
Az elülső oldalajtók belső burkolatán kia-
lakított zsebekben kisebb tárgyakat, do-
kumentumokat helyezhetünk el 79. ábra.
RAKODÓREKESZEK A
MŰSZERFALON
A műszerfal utas oldali részén egy kisebb
rakodórekesz A-80. ábravan kialakítva.
ITALTARTÓK
A műszerfal mindkét oldalán kihúzható
italtartók találhatók A-81. ábra. A hasz-
nálathoz nyomjuk be az összecsukódó el-
őlapot az ábra szerint.
77. ábraF0P0068m
78. ábraF0P0069m
80. ábraF0P0072m79. ábraF0P0070m
POLC ITALTARTÓVAL ÉS
ÍRÓLAP RÖGZÍTŐVEL
(egyes változatoknál)
Húzzuk meg a fület A-77. ábraés a köz-
épső ülés háttámlájából a nyíl irányában ki-
hajtva egy polcot A-78. ábrakapunk,
amelyen Bitaltartó mélyedések és Círó-
lap rögzítő van kialakítva.
81. ábraF0P0073m

67
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

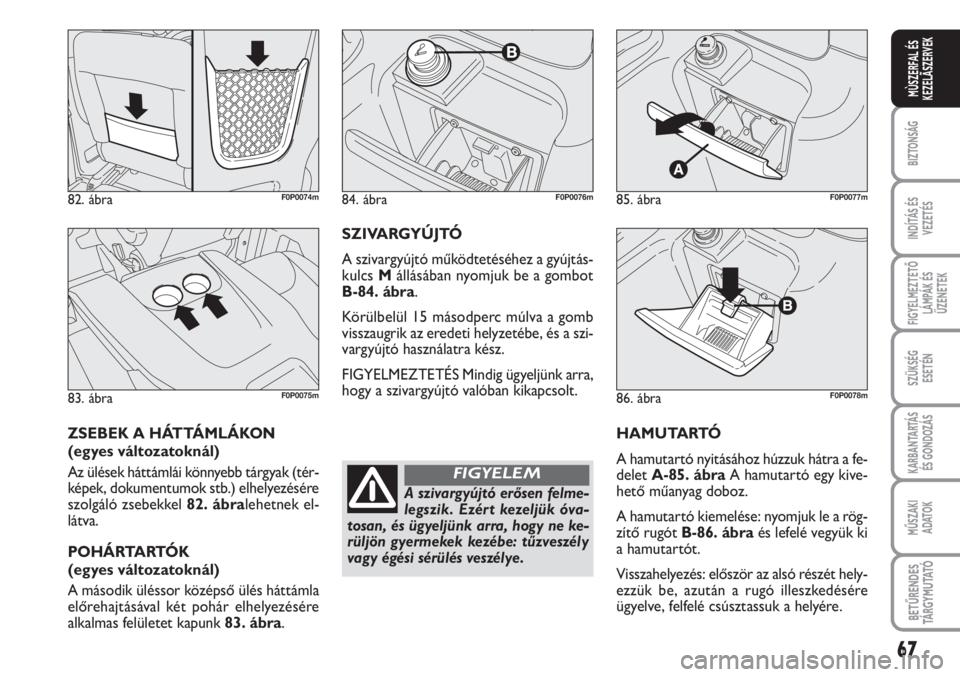

HAMUTARTÓ
A hamutartó nyitásához húzzuk hátra a fe-
delet A-85. ábraA hamutartó egy kive-
hető műanyag doboz.
A hamutartó kiemelése: nyomjuk le a rög-
zítő rugót B-86. ábraés lefelé vegyük ki
a hamutartót.
Visszahelyezés: először az alsó részét hely-
ezzük be, azután a rugó illeszkedésére
ügyelve, felfelé csúsztassuk a helyére.
85. ábraF0P0077m
86. ábraF0P0078m
84. ábraF0P0076m
A szivargyújtó erősen felme-
legszik. Ezért kezeljük óva-
tosan, és ügyeljünk arra, hogy ne ke-
rüljön gyermekek kezébe: tűzveszély
vagy égési sérülés veszélye.
FIGYELEM
SZIVARGYÚJTÓ
A szivargyújtó működtetéséhez a gyújtás-
kulcs Mállásában nyomjuk be a gombot
B-84. ábra.
Körülbelül 15 másodperc múlva a gomb
visszaugrik az eredeti helyzetébe, és a szi-
vargyújtó használatra kész.
FIGYELMEZTETÉS Mindig ügyeljünk arra,
hogy a szivargyújtó valóban kikapcsolt.
82. ábraF0P0074m
83. ábraF0P0075m
ZSEBEK A HÁTTÁMLÁKON
(egyes változatoknál)
Az ülések háttámlái könnyebb tárgyak (tér-
képek, dokumentumok stb.) elhelyezésére
szolgáló zsebekkel 82. ábralehetnek el-
látva.
POHÁRTARTÓK
(egyes változatoknál)
A második üléssor középső ülés háttámla
előrehajtásával két pohár elhelyezésére
alkalmas felületet kapunk 83. ábra.

68
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

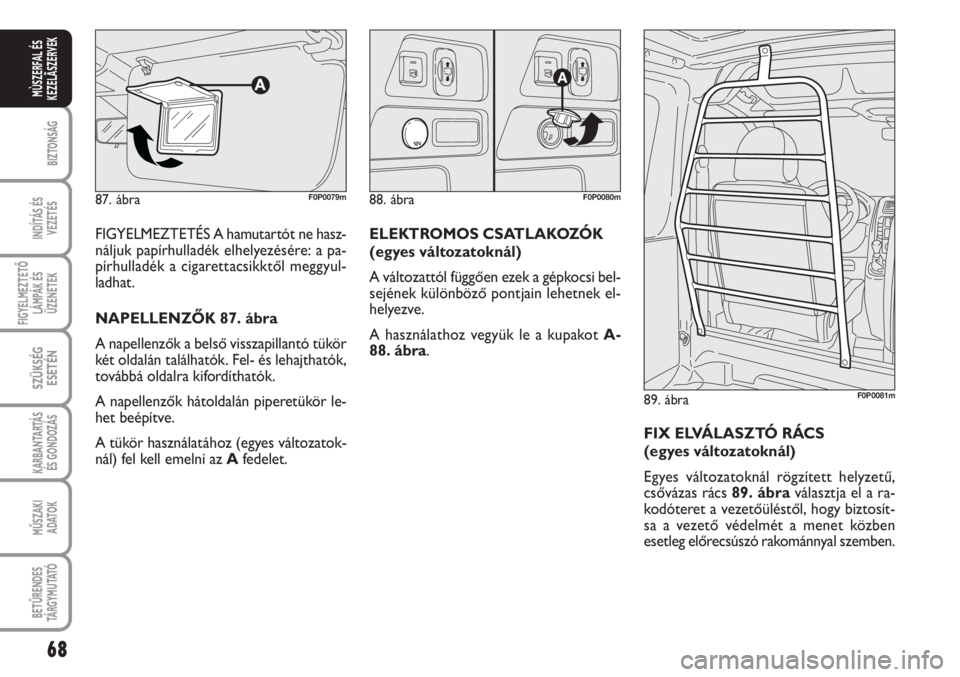

FIGYELMEZTETÉS A hamutartót ne hasz-
náljuk papírhulladék elhelyezésére: a pa-
pírhulladék a cigarettacsikktől meggyul-
ladhat.
NAPELLENZŐK 87. ábra
A napellenzők a belső visszapillantó tükör
két oldalán találhatók. Fel- és lehajthatók,
továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör le-
het beépítve.
A tükör használatához (egyes változatok-
nál) fel kell emelni az Afedelet.
87. ábraF0P0079m88. ábraF0P0080m
89. ábraF0P0081m
ELEKTROMOS CSATLAKOZÓK
(egyes változatoknál)
A változattól függően ezek a gépkocsi bel-
sejének különböző pontjain lehetnek el-
helyezve.
A használathoz vegyük le a kupakot A-
88. ábra.
FIX ELVÁLASZTÓ RÁCS
(egyes változatoknál)
Egyes változatoknál rögzített helyzetű,
csővázas rács 89. ábraválasztja el a ra-
kodóteret a vezetőüléstől, hogy biztosít-
sa a vezető védelmét a menet közben
esetleg előrecsúszó rakománnyal szemben.

Az üzemanyaggal való feltöltés
közben ne nyissuk ki a bal ol-
dali tolóajtót , mivel az sérülést
okozhat az üzemanyagtöltő
nyílás nyitott fedelén.
69
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

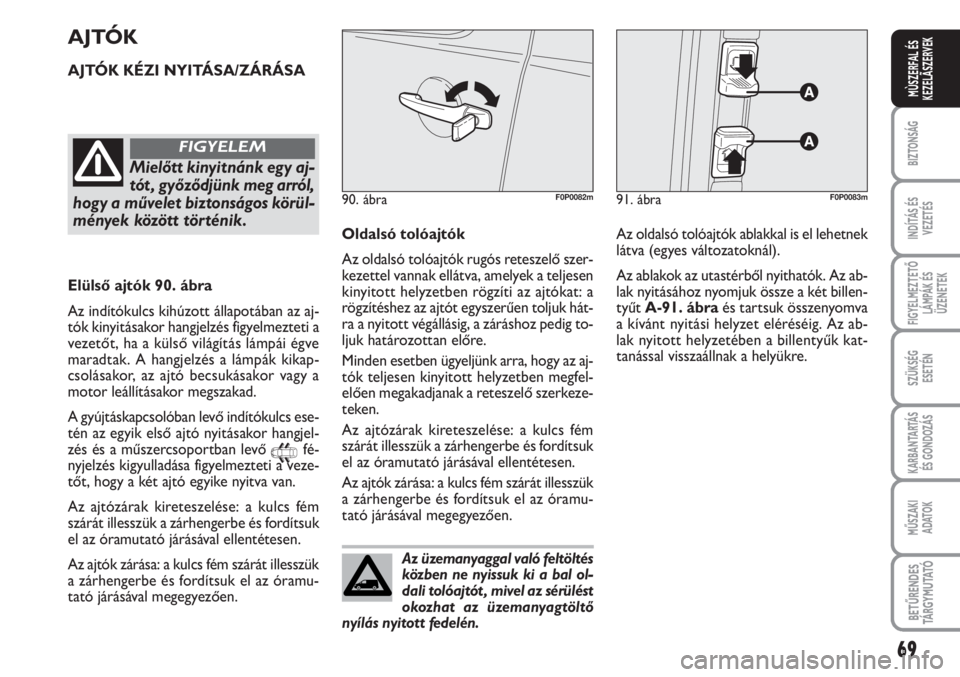

AJTÓK
AJTÓK KÉZI NYITÁSA/ZÁRÁSA
91. ábraF0P0083m90. ábraF0P0082m
Mielőtt kinyitnánk egy aj-
tót , győződjünk meg arról,
hogy a művelet biztonságos körül-
mények között történik.
FIGYELEM
Elülső ajtók 90. ábra
Az indítókulcs kihúzott állapotában az aj-
tók kinyitásakor hangjelzés figyelmezteti a
vezetőt, ha a külső világítás lámpái égve
maradtak. A hangjelzés a lámpák kikap-
csolásakor, az ajtó becsukásakor vagy a
motor leállításakor megszakad.
A gyújtáskapcsolóban levő indítókulcs ese-
tén az egyik első ajtó nyitásakor hangjel-
zés és a műszercsoportban levő
9fé-
nyjelzés kigyulladása figyelmezteti a veze-
tőt, hogy a két ajtó egyike nyitva van.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Oldalsó tolóajtók
Az oldalsó tolóajtók rugós reteszelő szer-
kezettel vannak ellátva, amelyek a teljesen
kinyitott helyzetben rögzíti az ajtókat: a
rögzítéshez az ajtót egyszerűen toljuk hát-
ra a nyitott végállásig, a záráshoz pedig to-
ljuk határozottan előre.
Minden esetben ügyeljünk arra, hogy az aj-
tók teljesen kinyitott helyzetben megfel-
elően megakadjanak a reteszelő szerkeze-
teken.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Az oldalsó tolóajtók ablakkal is el lehetnek
látva (egyes változatoknál).
Az ablakok az utastérből nyithatók. Az ab-
lak nyitásához nyomjuk össze a két billen-
tyűt A-91. ábraés tartsuk összenyomva
a kívánt nyitási helyzet eléréséig. Az ab-
lak nyitott helyzetében a billentyűk kat-
tanással visszaállnak a helyükre.

70
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

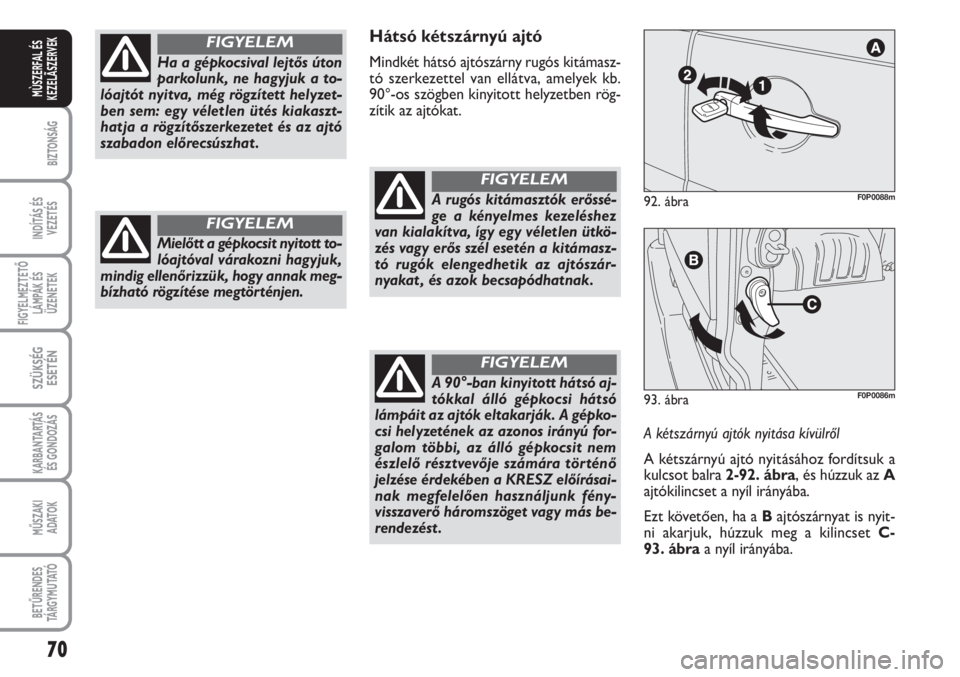

Hátsó kétszárnyú ajtó
Mindkét hátsó ajtószárny rugós kitámasz-
tó szerkezettel van ellátva, amelyek kb.
90°-os szögben kinyitott helyzetben rög-
zítik az ajtókat.
A rugós kitámasztók erőssé-
ge a kényelmes kezeléshez
van kialakítva, így egy véletlen ütkö-
zés vagy erős szél esetén a kitámasz-
tó rugók elengedhetik az ajtószár-
nyakat , és azok becsapódhatnak.
FIGYELEM
93. ábraF0P0086m
92. ábraF0P0088m
A kétszárnyú ajtók nyitása kívülről
A kétszárnyú ajtó nyitásához fordítsuk a
kulcsot balra 2-92. ábra, és húzzuk az A
ajtókilincset a nyíl irányába.
Ezt követően, ha a Bajtószárnyat is nyit-
ni akarjuk, húzzuk meg a kilincset C-
93. ábraa nyíl irányába. A 90°-ban kinyitott hátsó aj-
tókkal álló gépkocsi hátsó
lámpáit az ajtók eltakarják. A gépko-
csi helyzetének az azonos irányú for-
galom többi, az álló gépkocsit nem
észlelő résztvevője számára történő
jelzése érdekében a KRESZ előírásai-
nak megfelelően használjunk fény-
visszaverő háromszöget vagy más be-
rendezést .
FIGYELEM
Ha a gépkocsival lejtős úton
parkolunk, ne hagyjuk a to-
lóajtót nyitva, még rögzített helyzet-
ben sem: egy véletlen ütés kiakaszt-
hatja a rögzítőszerkezetet és az ajtó
szabadon előrecsúszhat .
FIGYELEM
Mielőtt a gépkocsit nyitott to-
lóajtóval várakozni hagyjuk,
mindig ellenőrizzük, hogy annak meg-
bízható rögzítése megtörténjen.
FIGYELEM

71
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
94. ábraF0P0087m

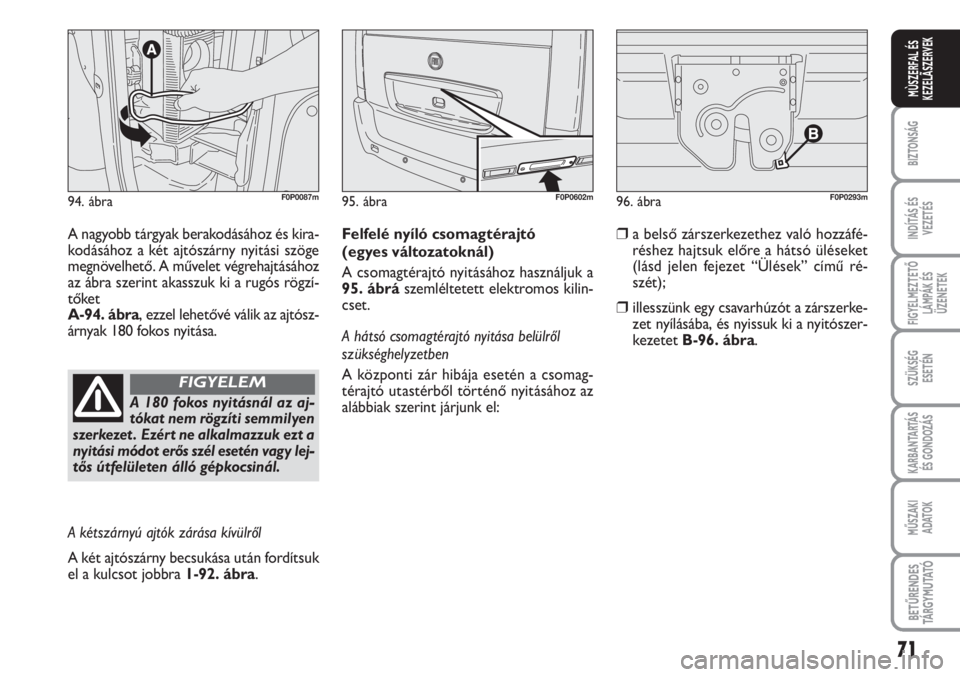

A nagyobb tárgyak berakodásához és kira-
kodásához a két ajtószárny nyitási szöge
megnövelhető. A művelet végrehajtásához
az ábra szerint akasszuk ki a rugós rögzí-
tőket
A-94. ábra, ezzel lehetővé válik az ajtósz-
árnyak 180 fokos nyitása.
95. ábraF0P0602m96. ábraF0P0293m
Felfelé nyíló csomagtérajtó
(egyes változatoknál)
A csomagtérajtó nyitásához használjuk a
95. ábrászemléltetett elektromos kilin-
cset.
A hátsó csomagtérajtó nyitása belülről
szükséghelyzetben
A központi zár hibája esetén a csomag-
térajtó utastérből történő nyitásához az
alábbiak szerint járjunk el:❒a belső zárszerkezethez való hozzáfé-
réshez hajtsuk előre a hátsó üléseket
(lásd jelen fejezet “Ülések” című ré-
szét);
❒illesszünk egy csavarhúzót a zárszerke-
zet nyílásába, és nyissuk ki a nyitószer-
kezetet B-96. ábra.
A 180 fokos nyitásnál az aj-
tókat nem rögzíti semmilyen
szerkezet . Ezért ne alkalmazzuk ezt a
nyitási módot erős szél esetén vagy lej-
tős útfelületen álló gépkocsinál.
FIGYELEM
A kétszárnyú ajtók zárása kívülről
A két ajtószárny becsukása után fordítsuk
el a kulcsot jobbra 1-92. ábra.
