8) Nunca transportar crianças ao colo,
nem no caso de recém-nascidos. Nin-
guém, por muito forte que seja, consegue
reter uma criança em caso de colisão.
9) Em caso de acidente, substituir a ca-
deirinha por uma nova.
101
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
Caso o airbarg do lado do
passageiro esteja activo, não
colocar crianças nas cadeirinhas no
banco da frente, viradas no sentido
contrário ao de andamento. A acti-
vação do airbag, em caso de colisão,
pode produzir lesões mortais nas
crianças transportadas, independen-
temente da gravidade da colisão. É
aconselhável, portanto, que as crian-
ças sejam sempre transportadas sen-
tadas na própria cadeirinha no ban-
co posterior, uma vez que esta é a po-
sição mais protegida em caso de co-
lisão.
AVISO

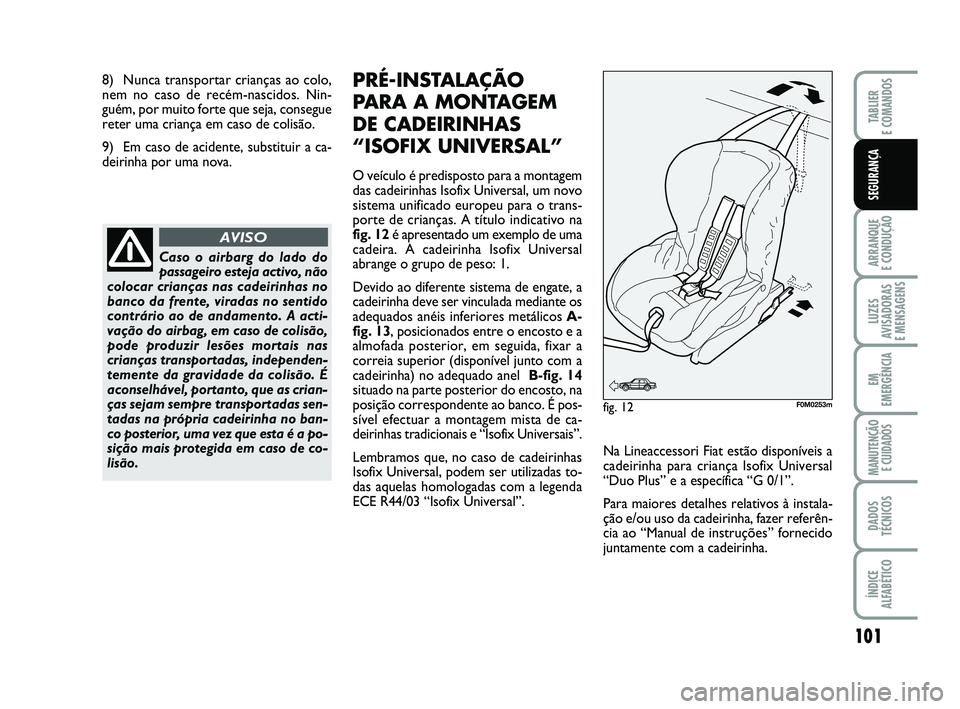

PRÉ-INSTALAÇÃO
PARA A MONTAGEM
DE CADEIRINHAS
“ISOFIX UNIVERSAL”
O veículo é predisposto para a montagem
das cadeirinhas Isofix Universal, um novo
sistema unificado europeu para o trans-
porte de crianças. A título indicativo na
fig. 12 é apresentado um exemplo de uma
cadeira. A cadeirinha Isofix Universal
abrange o grupo de peso: 1.
Devido ao diferente sistema de engate, a
cadeirinha deve ser vinculada mediante os
adequados anéis inferiores metálicos A-
fig. 13, posicionados entre o encosto e a
almofada posterior, em seguida, fixar a
correia superior (disponível junto com a
cadeirinha) no adequado anel B-fig. 14
situado na parte posterior do encosto, na
posição correspon dente ao banco. É pos-
sível efectuar a montagem mista de ca-
deirinhas tradicionais e “Isofix Universais”.
Lembramos que, no caso de cadeirinhas
Isofix Universal, podem ser utilizadas to-
das aquelas homologadas com a legenda
ECE R44/03 “Isofix Universal”.
fig. 12F0M0253m
Na Lineaccessori Fiat estão disponíveis a
cadeirinha para criança Isofix Universal
“Duo Plus” e a específica “G 0/1”.
Para maiores detalhes relativos à instala-
ção e/ou uso da cadeirinha, fazer referên-
cia ao “Manual de instruções” fornecido
juntamente com a cadeirinha.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 101

102
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
fig. 13F0M0050m
fig. 14F0M0051m
Montar a cadeirinha apenas
com o veículo parado. A ca-
deirinha está correctamente fixa aos
suportes de pré-instalação, quando se
verificar que os engates foram correc-
tamente efectuados. Consultar, em to-
do o caso, as instruções de montagem,
desmontagem e posicionamento, que
o Fabricante da cadeirinha é obriga-
do a fornecer junto com a mesma.
AVISO
E
E
D C
D C B
B1 AContra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Contra-marcha
Sentido de marcha
Sentido de marcha
Sentido de marcha
IDONEIDADE DOS BANCOS DOS PASSAGEIROS PARA A
UTILIZAÇÃO DAS CADEIRINHAS ISOFIX UNIVERSAIS
A tabela abaixo ilustrada, em conformidade com a legislação europe\
ia ECE 16, indica a
possibilidade de instalação das cadeirinhas para crianças Isofi\
x Universais nos bancos
equipados de engates Isofix.
Grupo de peso
Orientação Classe de Posição Isofix
cadeirinha tamanho lateral traseira
Isofix
Grupo 0 até a 10 kg
Grupo 0+ até a 13 kg
Grupo I de 9 até a 18 kg
IUF: adequado para sistemas de retenção para crianças Isofix or\
ientados no sentido
de marcha, de classe universal (equipados de terceiro engate superior)\
, homologados
para o uso no grupo de peso.
IL: adaptado para sistemas específicos de retenção para crianç\
as do tipo Isofix especí-
fico e homologado para este tipo de veículo. É possível instala\
r a cadeirinha, deslocan-
do para a frente o banco dianteiro. IL
IL
IL
IL
IL
IL
IUF
IUF
IUF
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 102

103
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA

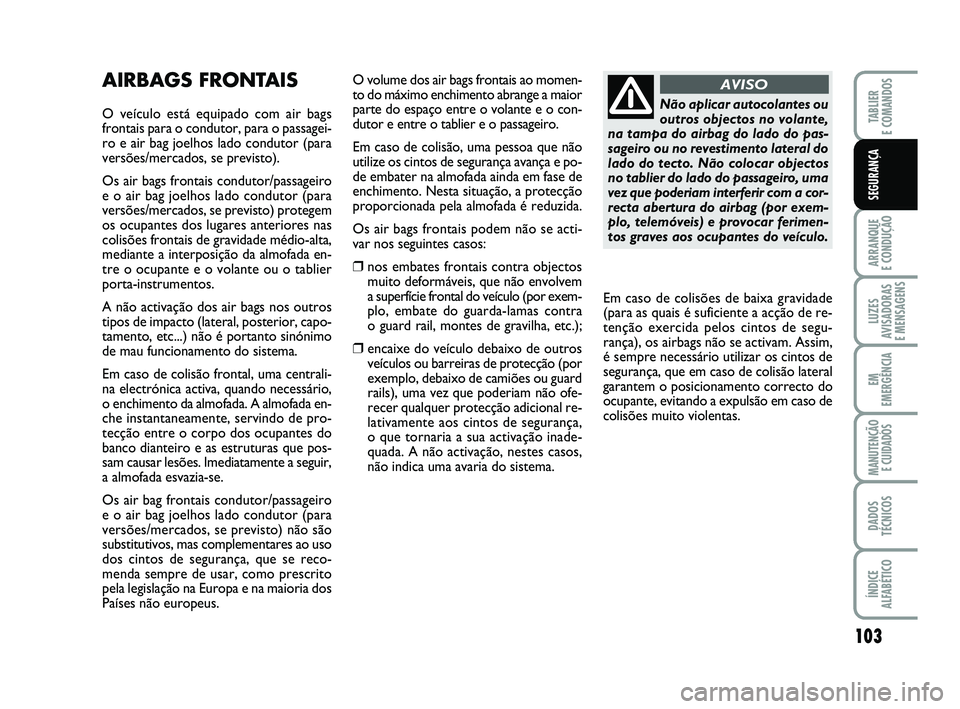

AIRBAGS FRONTAIS
O veículo está equipado com air bags
frontais para o condutor, para o passagei-
ro e air bag joelhos lado condutor (para
versões/mercados, se previsto).
Os air bags frontais condutor/passageiro
e o air bag joelhos lado condutor (para
versões/mercados, se previsto) protegem
os ocupantes dos lugares anteriores nas
colisões frontais de gravidade médio-alta,
mediante a interposição da almofada en-
tre o ocupante e o volante ou o tablier
porta-instrumentos.
A não activação dos air bags nos outros
tipos de impacto (lateral, posterior, capo-
tamento, etc...) não é portanto sinónimo
de mau funcionamento do sistema.
Em caso de colisão frontal, uma centrali-
na electrónica activa, quando necessário,
o enchimento da almofada. A almofada en-
che instantaneamente, servindo de pro-
tecção entre o corpo dos ocupantes do
banco dianteiro e as estruturas que pos-
sam causar lesões. Imediatamente a seguir,
a almofada esvazia-se.
Os air bag frontais condutor/passageiro
e o air bag joelhos lado condutor (para
versões/mercados, se previsto) não são
substitutivos, mas complementares ao uso
dos cintos de segurança, que se reco-
menda sempre de usar, como prescrito
pela legislação na Europa e na maioria dos
Países não europeus. O volume dos air bags frontais ao momen-
to do máximo enchimento abrange a maior
parte do espaço entre o volante e o con-
dutor e entre o tablier e o passageiro.
Em caso de colisão, uma pessoa que não
utilize os cintos de segurança avança e po-
de embater na almofada ainda em fase de
enchimento. Nesta situação, a protecção
proporcionada pela almofada é reduzida.
Os air bags frontais podem não se acti-
var nos seguintes casos:
❒nos embates frontais contra objectos
muito deformáveis, que não envolvem
a superfície frontal do veículo (por exem-
plo, embate do guarda-lamas contra
o guard rail, montes de gravilha, etc.);
❒encaixe do veículo debaixo de outros
veículos ou barreiras de protecção (por
exemplo, debaixo de camiões ou guard
rails), uma vez que poderiam não ofe-
recer qualquer protecção adicional re-
lativamente aos cintos de segurança,
o que tornaria a sua activação inade-
quada. A não activação, nestes casos,
não indica uma avaria do sistema.
Não aplicar autocolantes ou
outros objectos no volante,
na tampa do airbag do lado do pas-
sageiro ou no revestimento lateral do
lado do tecto. Não colocar objectos
no tablier do lado do passageiro, uma
vez que poderiam interferir com a cor-
recta abertura do airbag (por exem-
plo, telemóveis) e provocar ferimen-
tos graves aos ocupantes do veículo.
AVISO
Em caso de colisões de baixa gravidade
(para as quais é suficiente a acção de re-
tenção exercida pelos cintos de segu-
rança), os airbags não se activam. Assim,
é sempre nec essário utilizar os cintos de
segurança, que em caso de colisão lateral
garantem o posicionamento correcto do
ocupante, evitando a expulsão em caso de
colisões muito violentas.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 103

104
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
PERIGO GRAVE: Caso o air- bag do lado do passageiro
esteja activo (ON), não co-
locar no banco da frente ca-
deirinhas para crianças com
o berço virado ao contrário
do sentido de andamento. A activação
do airbag, em caso de colisão, pode
produzir lesões mortais nas crianças
transportadas. Em caso de necessida-
de, desactivar sempre o airbag do la-
do do passageiro, quando a cadeiri-
nha para crianças for colocada no
banco dianteiro. Além disso, o ban-
co do passageiro deve ser regulado
para a posição mais recuada, para
evitar possíveis contactos da cadeiri-
nha de crianças com o tablier. Mesmo
na ausência de uma obrigatoriedade
de lei, recomenda-se reactivar ime-
diatamente o airbag, quando o trans-
porte das crianças já não for necessá-
rio, para maior segurança dos adultos.
AVISO

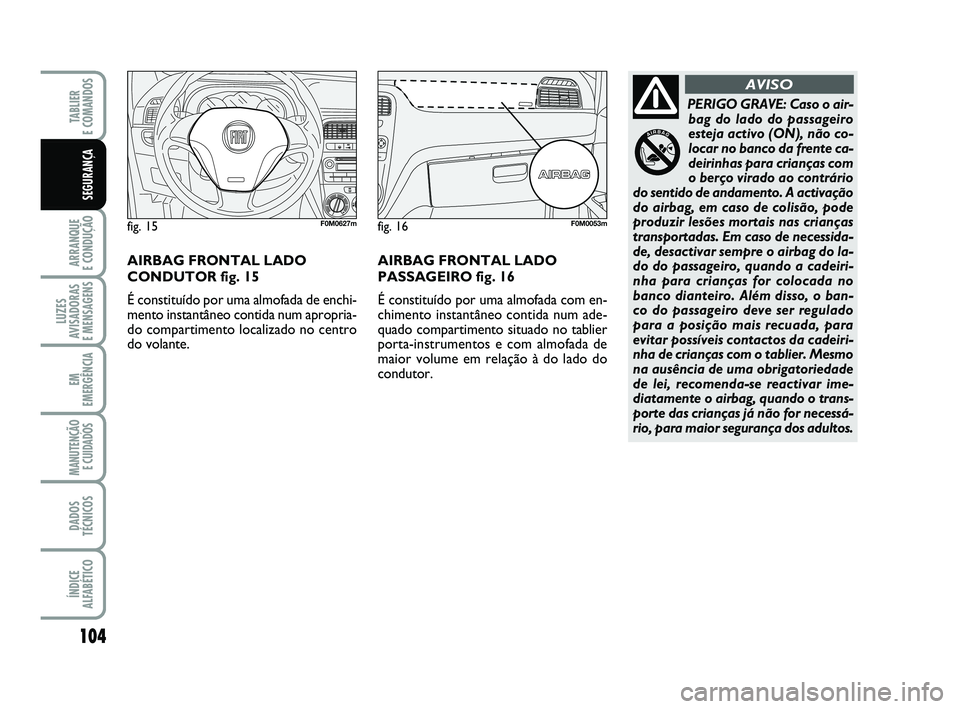

AIRBAG FRONTAL LADO
PASSAGEIRO fig. 16
É constituído por uma almofada com en-
chimento instantâneo contida num ade-
quado compartimento situado no tablier
porta-instrumentos e com almofada de
maior volume em relação à do lado do
condutor.
fig. 15F0M0627mfig. 16F0M0053m
AIRBAG FRONTAL LADO
CONDUTOR fig. 15
É constituído por uma almofada de enchi-
mento instantâneo contida num apropria-
do compartimento localizado no centro
do volante.
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 104

105
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
DESACTIVAÇÃO MANUAL
DOS AIRBAGS LADO
PASSAGEIRO FRONTAL
E LATERAL DE PROTECÇÃO
TORÁCICO/PÉLVICA (Side Bag)
(para versões/mercados, se previsto)
Caso seja absolutamente necessário trans-
portar uma criança no banco dianteiro,
é possível desactivar os air bags lado pas-
sageiro frontal e lateral de protecção do
torácico/pélvica (Side Bag) (para ver sões/
mercados, se previsto).
A luz avisadora
“no quadro de instru-
mentos permanece acesa de modo fixo
até à reactivação dos air bags lado pas-
sageiro frontal e lateral de protecção do
tórax (Side Bag) (para versões/mercados,
se previsto).
Para a desactivação manual
dos air bags lado passageiro
frontal e lateral de protecção torá-
cico-pélvica (side bag) (para versões/
mercados, se previsto) consultar o ca-
pítulo “Tablier e comandos” nos pa-
rágrafos “Ecrã digital” e “Ecrã mul-
tifunções”.
AVISO

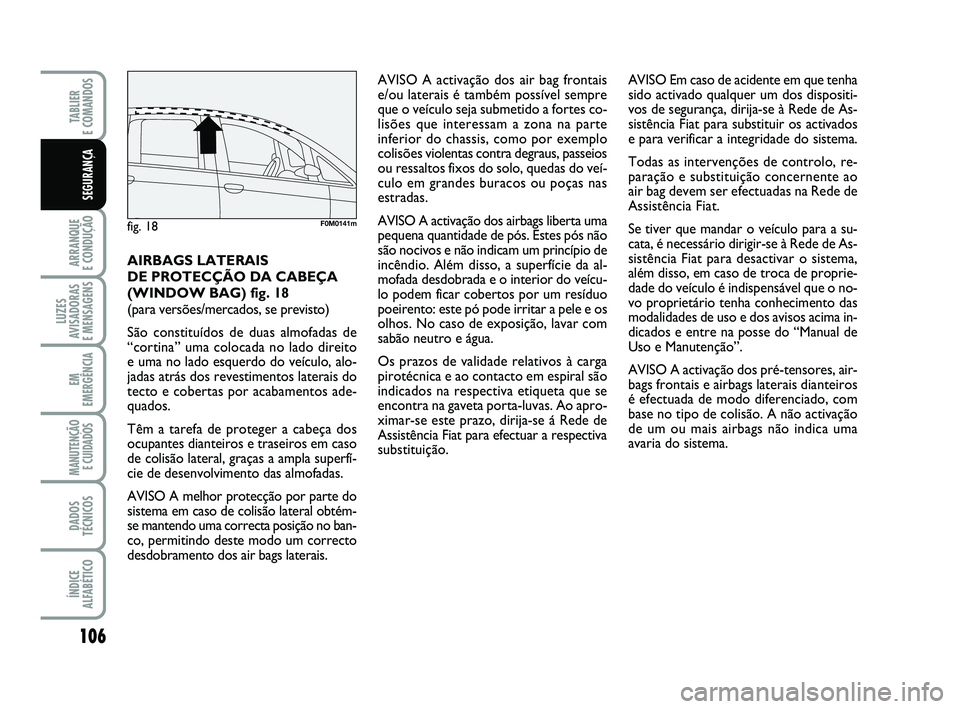

AIRBAGS LATERAIS
O veículo está equipado com air bags la-
terais anteriores de protecção torácico-pél-
vica (Side Bags anteriores) condutor e pas-
sageiro (para versões/mercados, se previs-
to), air bag de protecção da cabeça dos
ocupantes anteriores e posteriores (Win-
dow Bag) (para versões/mercados, se pre-
visto).
Os air bags laterais (para versões/merca-
dos, se previsto) protegem os o cupantes
nas colisões laterais de gravidade médio-
alta, através da interposição da almofa-
da entre o ocupante e as partes
internas da estrutura lateral do veículo.
A não activação dos air bags laterais nas
outras tipologias de colisão (frontal, tra-
seira, inclinação, etc...) não é sintoma de
funcionamento irregular do sistema.
Em caso de colisão lateral, uma centrali-
na electrónica activa, quando necessário,
o enchimento das almofadas. As almofa-
das se enchem instantaneamente, colo-
cando-se como protecção entre o corpo
dos ocupantes e as estruturas que podem
causar lesões; imediatamente depois as
almofadas esvaziam-se.
Os air bags laterais (para ver sões/mercados,
se previsto) não são substitutivos, mas
complementares ao uso dos cintos de se-
gurança, que se recomenda sempre de
usar, como prescrito pela legislação na
Europa e na maior parte dos Países extra-
europeus. AIRBAGS LATERAIS
ANTERIORES PROTECÇÃO
TORÁCICO/PÉLVICA
(SIDE BAG) fig. 17
(para versões/mercados, se previsto)
Alojados nos encostos dos bancos, são
constituídos de uma almofada, de enchi-
mento instantâneo, que tem a tarefa de
proteger o tórax e a bacia dos ocupantes
em caso de colisão lateral de gravidade
médio-alta.
fig. 17F0M0140m
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 105

106
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
AVISO A activação dos air bag frontais
e/ou laterais é também possível sempre
que o veículo seja submetido a fortes co-
lisões que interessam a zona na parte
inferior do chassis, como por exemplo
colisões violen tas contra degraus, passeios
ou ressaltos fixos do solo, quedas do veí-
culo em grandes buracos ou poças nas
estradas.
AVISO A activação dos airbags liberta uma
pequena quantidade de pós. Estes pós não
são nocivos e não indicam um princípio de
incêndio. Além disso, a superfície da al-
mofada desdobrada e o interior do veícu-
lo podem ficar cobertos por um resíduo
poeirento: este pó pode irritar a pele e os
olhos. No caso de exposição, lavar com
sabão neutro e água.
Os prazos de validade relativos à carga
pirotécnica e ao contacto em espiral são
indicados na respectiva etiqueta que se
encontra na gaveta porta-luvas. Ao apro-
ximar-se este prazo, dirija-se á Rede de
Assistência Fiat para efectuar a respectiva
substituição. AVISO Em caso de acidente em que tenha
sido activado qualquer um dos dispositi-
vos de segurança, dirija-se à Rede de As-
sistência Fiat para substituir os activados
e para verificar a integridade do sistema.
Todas as intervenções de controlo, re-
paração e substituição concernente ao
air bag devem ser efectuadas na Rede de
Assistência Fiat.
Se tiver que mandar o veículo para a su-
cata, é necessário dirigir-se à Rede de As-
sistência Fiat para desactivar o sistema,
além disso, em caso de troca de proprie-
dade do veículo é indispensável que o no-
vo proprietário tenha conhecimento das
modalidades de uso e dos avisos acima in-
dicados e entre na posse do “Manual de
Uso e Manutenção”.
AVISO A activação dos pré-tensores, air-
bags frontais e airbags laterais dianteiros
é efectuada de modo diferenciado, com
base no tipo de colisão. A não activação
de um ou mais airbags não indica uma
avaria do sistema.
AIRBAGS LATERAIS
DE PROTECÇÃO DA CABEÇA
(WINDOW BAG) fig. 18
(para versões/mercados, se previsto)
São constituídos de duas almofadas de
“cortina” uma colocada no lado direito
e uma no lado esquerdo do veículo, alo-
jadas atrás dos revestimentos laterais do
tecto e cobertas por acabamentos ade-
quados.
Têm a tarefa de proteger a cabeça dos
ocupantes dianteiros e traseiros em caso
de colisão lateral, graças a ampla superfí-
cie de desenvolvimento das almofadas.
AVISO A melhor protecção por parte do
sistema em caso de colisão lateral obtém-
se mantendo uma correcta posição no ban-
co, permitindo deste modo um correcto
desdobramento dos air bags laterais.
fig. 18F0M0141m
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 106

107
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA
Não apoiar a cabeça, os bra-
ços ou os cotovelos nas por-
tas, nas janelas e na área de desdo-
bramento da almofada do air bag la-
teral de protecção da cabeça (Win-
dow Bag) para evitar possíveis lesões
durante a fase de enchimento.
AVISO
Nunca colocar a cabeça, os
braços e os cotovelos fora da
janela.
AVISO

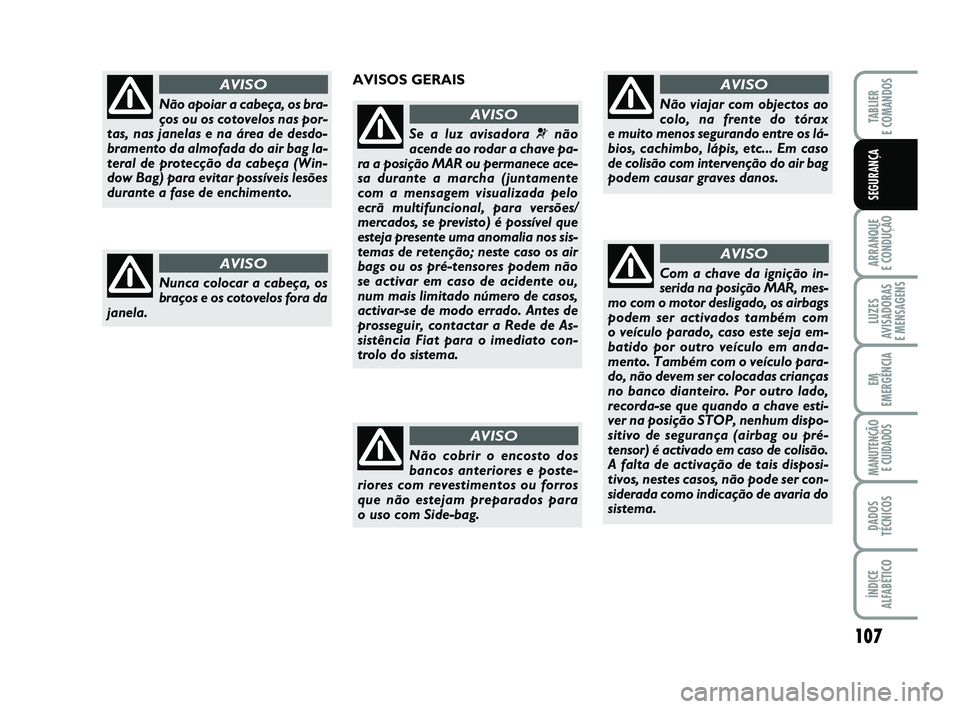

AVISOS GERAIS
Se a luz avisadora ¬não
acende ao rodar a chave pa-
ra a posição MAR ou permanece ace-
sa durante a marcha (juntamente
com a mensagem visualizada pelo
ecrã multifuncional, para versões/
mercados, se previsto) é possível que
esteja presente uma anomalia nos sis-
temas de retenção; neste caso os air
bags ou os pré-tensores podem não
se activar em caso de acidente ou,
num mais limitado número de casos,
activar-se de modo errado. Antes de
prosseguir, contactar a Rede de As-
sistência Fiat para o imediato con-
trolo do sistema.
AVISO
Não cobrir o encosto dos
bancos anteriores e poste-
riores com revestimentos ou forros
que não estejam preparados para
o uso com Side-bag.
AVISO
Não viajar com objectos ao
colo, na frente do tórax
e muito menos segurando entre os lá-
bios, cachimbo, lápis, etc... Em caso
de colisão com intervenção do air bag
podem causar graves danos.
AVISO
Com a chave da ignição in-
serida na posição MAR, mes-
mo com o motor desligado, os airbags
podem ser activados também com
o veículo parado, caso este seja em-
batido por outro veículo em anda-
mento. Também com o veículo para-
do, não devem ser colocadas crianças
no banco dianteiro. Por outro lado,
recorda-se que quando a chave esti-
ver na posição STOP, nenhum dispo-
sitivo de segurança (airbag ou pré-
tensor) é activado em caso de colisão.
A falta de activação de tais disposi-
tivos, nestes casos, não pode ser con-
siderada como indicação de avaria do
sistema.
AVISO
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 107

108
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
SEGURANÇA

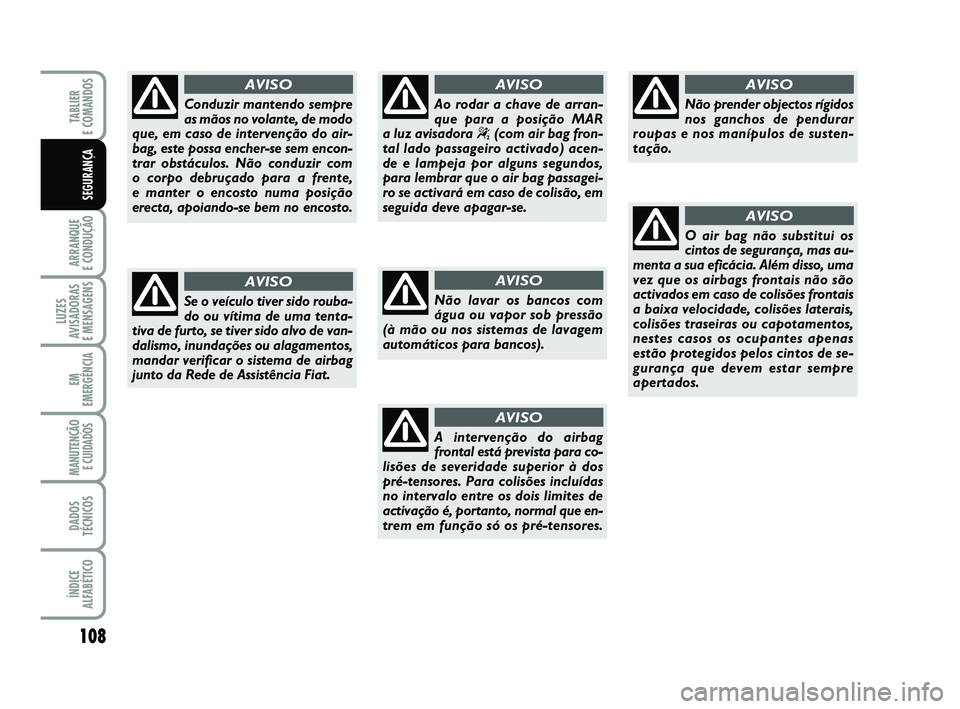

Não lavar os bancos com
água ou vapor sob pressão
(à mão ou nos sistemas de lavagem
automáticos para bancos).
AVISO
A intervenção do airbag
frontal está prevista para co-
lisões de severidade superior à dos
pré-tensores. Para colisões incluídas
no intervalo entre os dois limites de
activação é, portanto, normal que en-
trem em função só os pré-tensores.
AVISO
Não prender objectos rígidos
nos ganchos de pendurar
roupas e nos manípulos de susten-
tação.
AVISO
O air bag não substitui os
cintos de segurança, mas au-
menta a sua eficácia. Além disso, uma
vez que os airbags frontais não são
activados em caso de colisões frontais
a baixa velocidade, colisões laterais,
colisões traseiras ou capotamentos,
nestes casos os ocupantes apenas
estão protegidos pelos cintos de se-
gurança que devem estar sempre
apertados.
AVISO
Ao rodar a chave de arran-
que para a posição MAR
a luz avisadora
“(com air bag fron-
tal lado passageiro activado) acen-
de e lampeja por alguns segundos,
para lembrar que o air bag passagei-
ro se activará em caso de colisão, em
seguida deve apagar-se.
AVISO
Conduzir mantendo sempre
as mãos no volante, de modo
que, em caso de intervenção do air-
bag, este possa encher-se sem encon-
trar obstáculos. Não conduzir com
o corpo debruçado para a frente,
e manter o encosto numa posição
erecta, apoiando-se bem no encosto.
AVISO
Se o veículo tiver sido rouba-
do ou vítima de uma tenta-
tiva de furto, se tiver sido alvo de van-
dalismo, inundações ou alagamentos,
mandar verificar o sistema de airbag
junto da Rede de Assistência Fiat.
AVISO
091-108 PUNTO POP 1ed PT 23-08-2011 12:13 Pagina 108
