2011 FIAT PUNTO Manual de Uso e Manutenção (in Portuguese)

165
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

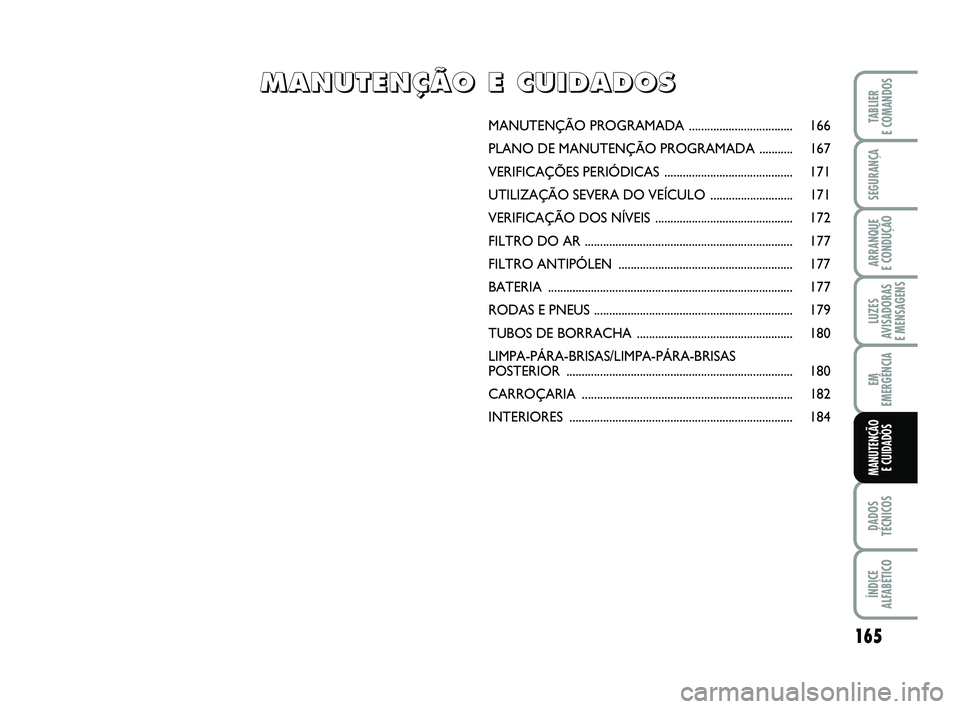

MANUTENÇÃO E CUIDADOS
MANUTENÇÃO PR OGRAMADA .................................. 166
PLANO DE MANUTENÇÃO PROGRAMADA ........... 167
VERIFICAÇÕES PE RIÓDICAS .......................................... 171
UTILIZAÇÃO SEVERA DO VEÍCULO ........................... 171
VERIFICAÇÃO DOS NÍVEIS ............................................. 172
FILTRO DO AR .................................................................... 177
FILTRO ANTI PÓLEN ......................................................... 177
BATERIA ........................................................................\
........ 177
RODAS E PNEUS ................................................................. 179
TUBOS DE BO RRACHA ................................................... 180
LIMPA-PÁRA-BRISAS/LIMPA-PÁRA-BRISAS
POSTERIOR .......................................................................\
... 180
CARROÇAR IA .....................................................................\
182
INTERIORES ........................................................................\
. 184
M
M
A
A
N
N
U
U
T
T
E
E
N
N
Ç
Ç
Ã
Ã
O
O


E
E


C
C
U
U
I
I
D
D
A
A
D
D
O
O
S
S
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 165

166
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS
AVISO Os cupões de Manutenção Pro-
gramada são prescritos pelo Fabricante.
A não execução dos mesmos pode com-
portar a cessação da garantia.
O serviço de Manutenção Programada
é prestado por toda a Rede de Assistên-
cia Fiat, com os tempos prefixados.
Se durante a execução de cada inter-
venção, além das operações previstas, se
apresentar a nec essidade de ulteriores
substituições ou reparações, estas pode-
rão ser executadas apenas com o acordo
explícito do Cliente. AVISO Aconselha-se a sinalizar imediata-
mente à Rede de Assistência Fiat eventuais
pequenas anomalias de funcionamento,
sem esperar pela execução do próximo
cupão.
Se o veículo é utilizado frequentemente
para o reboque de atrelados, é necessário
reduzir o intervalo entre uma manuten-

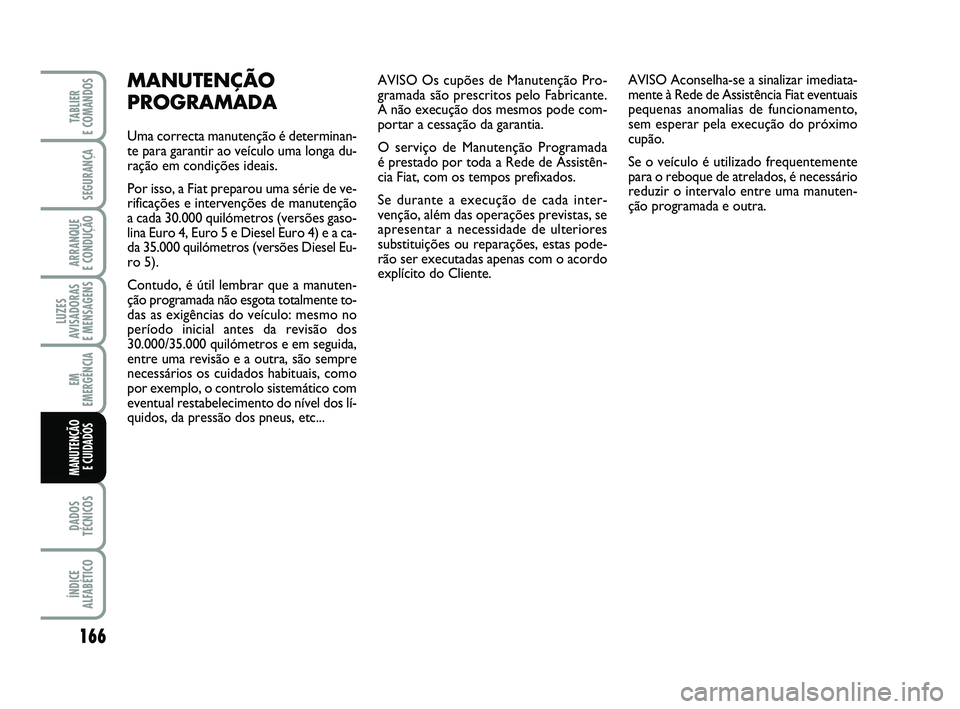

ção programada e outra.MANUTENÇÃO
PROGRAMADA
Uma correcta manutenção é determinan-
te para garantir ao veículo uma longa du-
ração em condições ideais.
Por isso, a Fiat preparou uma série de ve-
rificações e intervenções de manutenção
a cada 30.000 quilómetros (versões gaso-
lina Euro 4, Euro 5 e Diesel Euro 4) e a ca-
da 35.000 quilómetros (versões Diesel Eu-
ro 5).
Contudo, é útil lembrar que a manuten-
ção programada não esgota totalmente to-
das as exigências do veículo: mesmo no
período inicial antes da revisão dos
30.000/35.000 quilómetros e em seguida,
entre uma revisão e a outra, são sempre
necessários os cuidados habituais, como
por exemplo, o controlo sistemático com
eventual restabelecimento do nível dos lí-
quidos, da pressão dos pneus, etc...
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 166

167
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ●
●● ●● ● ● ●●
●●
●● ●● ●
●● ●● ● ●
●● ●● ● ●
PLANO DE MANUTENÇÃO PROGRAMADA
VERSÕES MOTORES GASOLINA EURO 4, EURO 5 E DIESEL EURO 4
Milhares de quilómetros 30 60 90 120 150 180
Verificação das condições/desgaste dos pneus e eventual regu\
lação da pressão
Verificação do funcionamento do sistema de iluminação
(faróis, indicadores de direcção, emergência, vão da mal\
a, habitáculo,
vão porta-objectos, luzes avisadoras do quadro de instrumentos, etc.)\
.
Verificação do funcionamento do sistema limpa/lava-vidros
e eventual regulação dos pulverizadores
Verificação do posicionamento/desgaste das escovas do limpa-vidros\
dianteiro/traseiro
Verificação das condições e desgaste das placas dos travõ\
es de disco
anteriores/posteriores (para versões/mercados, se previsto)
e funcionamento do sinalizador de desgaste das mesmas
Verificação das condições e desgaste das guarnições do\
s travões de tambor posteriores
Verificação visual das condições e integridade do exterior d\
a carroçaria, protecção
inferior da carroçaria, troços rígidos e flexíveis das tubag\
ens (escape-alimentação
de combustível e travões), elementos de borracha (foles, mangas,\
casquilhos, etc.)
Controlo do estado de limpeza das fechaduras do capot do motor e da tamp\
a
da mala, limpeza e lubrificação das alavancas
Verificação e eventual restabelecimento do nível dos líquido\
s
(travões/embraiagem hidráulica, lava-vidros, bateria, arrefecimen\
to do motor, etc.)
Verificação e eventual regulação do curso da alavanca do tra\
vão de mão
Controlo visual das condições da(s) correia(s) e comando dos a\
cessórios
Verificação visual das condições da correia dentada da distr\
ibuição
Verificação de tensão e eventual regulação das correias d\
e comando
dos acessórios (versões 1.2 - 1.4 aquecido)
Verificação e eventual regulação da folga das tuches (versõ\
es 1.2 8V - 1.4 8V)
Verificação das emissões dos gases de escape
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 167

●● ● ● ● ●●
●
●● ●● ● ● ●● ●
●● ●
●● ●● ● ●
●● ●● ● ●
●● ●
●● ●● ● ●
168
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS

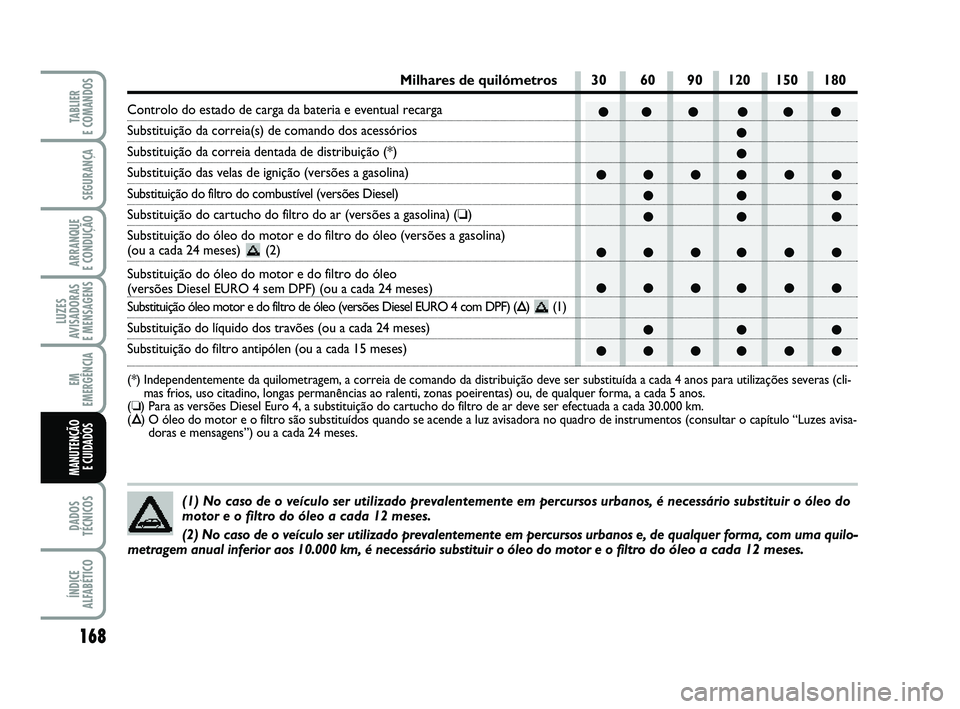

(1) No caso de o veículo ser utilizado prevalentemente em percursos\
urbanos, é necessário substituir o óleo do
motor e o filtro do óleo a cada 12 meses.
(2) No caso de o veículo ser utilizado prevalentemente em percursos\
urbanos e, de qualquer forma, com uma quilo-
metragem anual inferior aos 10.000 km, é necessário substituir o ó\
leo do motor e o fil
tro do óleo a cada 12 meses.
Milhares de quilómetros 30 60 90 120 150 180
Controlo do estado de carga da bateria e eventual recarga
Substituição da correia(s) de comando dos acessórios
Substituição da correia dentada de distribuição (*)
Substituição das velas de ignição (versões a gasolina)
Substituição do filtro do combustível (versões Diesel)
Substituição do cartucho do filtro do ar (versões a gasolina)\
( ❏)
Substituição do óleo do motor e do filtro do óleo (versõ\
es a gasolina)
(ou a cada 24 meses) (2)
Substituição do óleo do motor e do filtro do óleo
(versões Diesel EURO 4 sem DPF) (ou a cada 24 meses)
Substituição óleo motor e do filtro de óleo (versões Die\
sel EURO 4 com DPF) (Õ) (1)
Substituição do líquido dos travões (ou a cada 24 meses)
Substituição do filtro antipólen (ou a cada 15 meses)
(*) Independentemente da quilometragem, a correia de comando da distribuiç\
ão deve ser substituída a cada 4 anos para utilizaçõe s severas (cli-
mas frios, uso citadino, longas permanências ao ralenti, zonas poeire\
ntas) ou, de qualquer forma, a cada 5 anos.
( ❏ ) Para as versões Diesel Euro 4, a substituição do cartucho do\
filtro de ar deve ser efectuada a cada 30.000 km.
( Õ ) O óleo do motor e o filtro são substituídos quando se acende a \
luz avisadora no quadro de instrumentos (consultar o capítulo “Luzes avisa-
doras e mensagens”) ou a cada 24 meses.
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 168

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ● ●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
169
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS
VERSÕES MOTORES DIESEL EURO 5
Milhares de quilómetros 35 70 105 140 175
Verificação das condições/desgaste dos pneus e eventual regu\
lação da pressão
Verificação do funcionamento do sistema de iluminação (faró\
is, indicadores de direcção,
emergência, vão da bagageira, habitáculo, vão porta-objectos\
, luzes avisadoras do quadro
de instrumentos, etc.).
Verificação do funcionamento do sistema limpa/lava-vidros e eventu\
al regulação dos
pulverizadores
Verificação do posicionamento/desgaste das escovas do limpa-vidros\
dianteiro/traseiro
Verificação das condições e desgaste das placas dos travõ\
es de disco anteriores
e funcionamento do sinalizador de desgaste das mesmas
Verificação das condições e desgaste das pastilhas dos travõ\
es de disco posteriores
(para versões/mercados, se previsto)
Verificação das condições e desgaste das guarnições do\
s travões de tambor posteriores
(versão 1.3 Multijet)
Verificação visual das condições e integridade do exterior d\
a carroçaria, protecção
inferior da carroçaria, troços rígidos e flexíveis das tubag\
ens (escape-alimentação
de combustível e travões), elementos de borracha (foles, mangas,\
casquilhos, etc.)
Verificação do estado de limpeza dos dispositivos de fecho, do cap\
ot, do motor
e da tampa da mala, limpeza e lubrificação das articulações
Verificação e eventual restabelecimento do nível dos líquido\
s (travões/embraiagem
hidráulica, lava-vidros, bateria, arrefecimento do motor, etc.)
Verificação e eventual regulação do curso da alavanca do tra\
vão de mão
Verificação visual das condições das correias de comando dos\
acessórios
Verificação de emissões/fumos
Verificação do funcionamento dos sistemas de controlo do motor
(através da tomada de diagnóstico)
Controlo do estado de carga da bateria e eventual recarga
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 169

170
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS

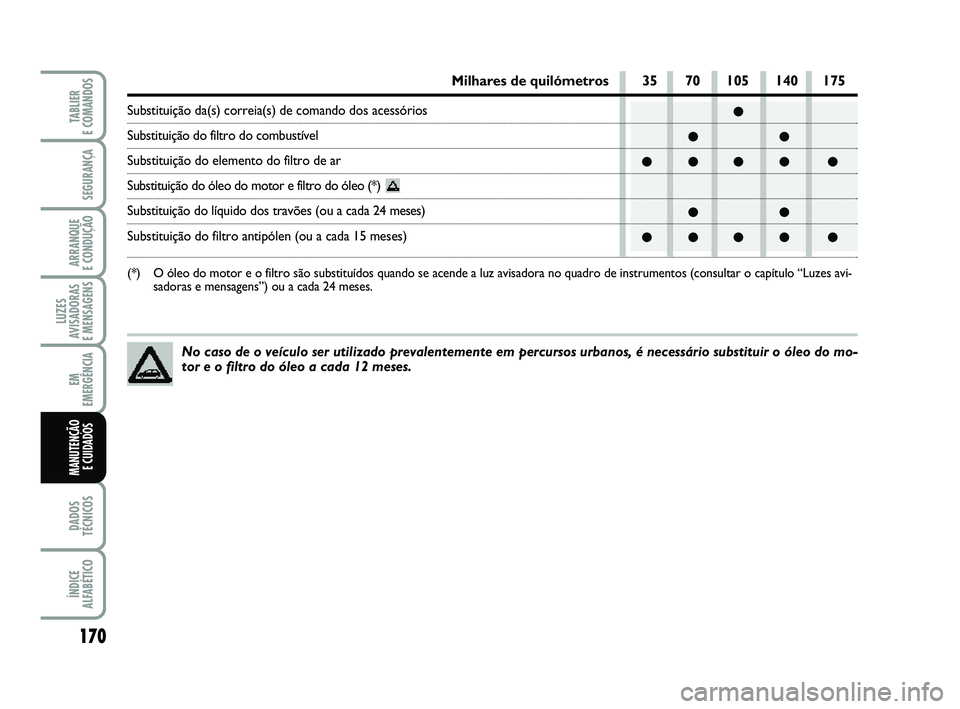

No caso de o veículo ser utilizado prevalentemente em percursos urban\
os, é necessário substituir o óleo do mo-
tor e o filtro do óleo a cada 12 meses.
●
●●
●●●● ●
●●
●●●● ●
Milhares de quilómetros 35 70 105 140 175
Substituição da(s) correia(s) de comando dos acessórios
Substituição do filtro do combustível
Substituição do elemento do filtro de ar
Substituição do óleo do motor e filtro do óleo (*)
Substituição do líquido dos travões (ou a cada 24 m eses)
Substituição do filtro antipólen (ou a cada 15 meses)
(*) O óleo do motor e o filtro são substituídos quando se acende a \
luz avisadora no quadro de instrumentos (consultar o capítulo “Luzes avi-
sadoras e mensagens”) ou a cada 24 meses.
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 170

171
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS
UTILIZAÇÃO SEVERA
DO VEÍCULO
Caso o veículo seja principalmente utili-
zado numa das seguintes condições par-
ticularmente severas:
❒reboque de atrelado ou roulotte;
❒estradas poeirentas;
❒trajectos curtos (menos de 7-8 km)
e repetidos e com temperatura exte-
rior abaixo de zero;
❒motor que gira frequentemente ao ra-
lenti ou condução em longas distâncias
com a velocidade baixa (por exemplo,
entregas porta-a-porta) ou em caso de
inactividade prolongada;
é necessário efectuar as seguintes verifica-
ções com mais frequência do que a indica-
da no Plano de Manutenção Programada:
❒controlo das condições e desgaste das
placas dos travões de disco anteriores;
❒controlo do estado de limpeza dos
fechos do capot e da tampa da mala,
limpeza e lubrificação das alavancas;
❒controlo visual das condições: motor,
caixa de velocidades, transmissão, tro-
ços rígidos e flexíveis das tubagens (des-
carga – alimentação combustível – tra-
vões) elementos de borracha (foles
– mangas – casquilhos, etc.);
❒controlo do estado de carga e nível do
líquido da bateria (electrólito);
❒controlo visual das condições das cor-
reias de comandos dos acessórios;
❒controlo e eventual substituição do fil-
tro antipólen;
❒controlo e eventual substituição do
filtro de ar.
CONTROLOS
PERIÓDICOS
A cada 1 000 km ou antes de longas viagens,
controlar e eventualmente restabelecer:
❒o nível do líquido de refrigeração do
motor;
❒o nível do líquido dos travões;
❒o nível do líquido do lava-pára-brisas;
❒ pressão e a condição dos pneus;
❒funcionamento do sistema de ilumina-
ção (faróis, indicadores de direcção,
emergência, etc.);
❒funcionamento do sistema limpa/lava-
pára-brisas e posicionamento/desgaste
das escovas limpa-pára-brisas/limpa-
óculo posterior.
A cada 3 000 km controlar e eventualmen-
te restabelecer: o nível de óleo do motor.
Aconselha-se o uso dos produtos da
PETRONAS LUBRICANTS, estudados e
realizados expressamente para os veículos
Fiat (ver a tabela “Abastecimentos” no ca-
pítulo “Dados técnicos”).
165-184 PUNTO POP 1ed PT 30-09-2011 11:10 Pagina 171

172
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
MANUTENÇÃO E CUIDADOS

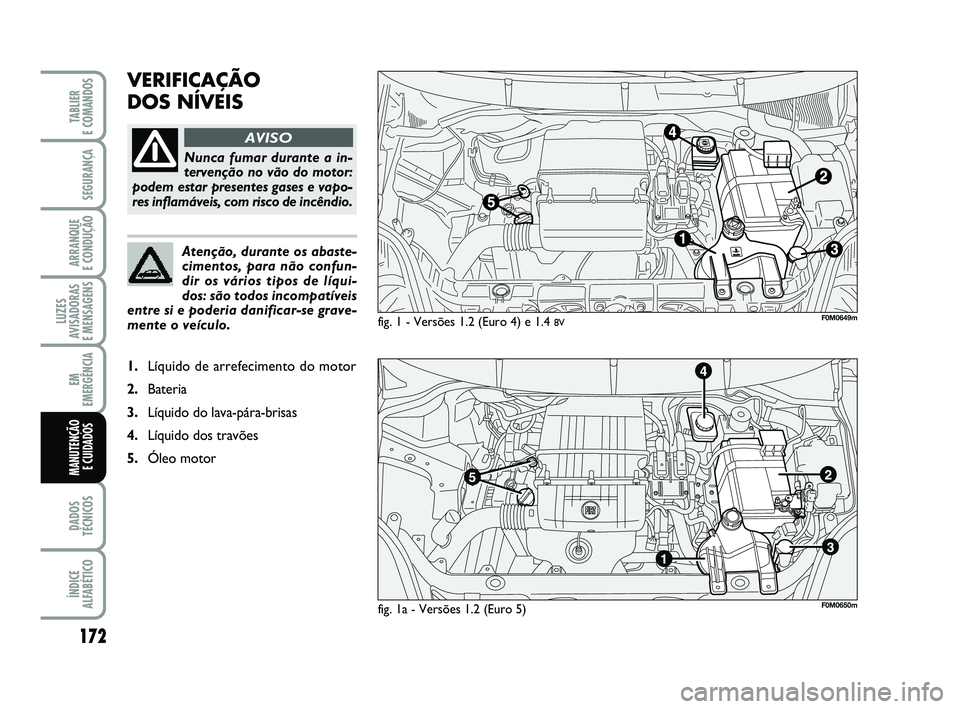

VERIFICAÇÃO
DOS NÍVEIS
fig. 1 - Versões 1.2 (Euro 4) e 1.4 8V
Nunca fumar durante a in-
tervenção no vão do motor:
podem estar presentes gases e vapo-
res inflamáveis, com risco de incêndio.
AVISO
Atenção, durante os abaste-
cimentos, para não confun-
dir os vários tipos de líqui-
dos: são todos incompatíveis
entre si e poderia danificar-se grave-
mente o veículo.
1. Líquido de arrefecimento do motor
2. Bateria
3. Líquido do lava-pára-brisas
4. Líquido dos travões
5. Óleo motor
F0M0649m
fig. 1a - Versões 1.2 (Euro 5)F0M0650m
165-184 PUNTO POP 1ed PT 13-10-2011 14:28 Pagina 172
