2011 CITROEN DS5 Omistajan Käsikirjat (in Finnish)

191Käytännön tietoja

Pyörän kiinnitys
Erikoiskapean varapyöränkiinnitys
Jos autossasi on alumiinivanteet,on täysin normaalia, että asennuksessapultteja kiristettäessä välilevy ei kosketaerikoiskapeaa varapyörää. Rengaskiinnittyy pultin kartiomaisen tuen varaan, kun pultit kiristetään kiinni.
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän asianmukaisesti tavaratilaan( ei erikoiskapean varapyörän tilaan), poista ensin keskiön suojus. Kun autossa on erikoiskapea varapyörä, älä ylitä 80 km/h:n nopeutta.
Anna CITROËN-verkoston huollon tai valtuutetun korjaamon tarkastaamahdollisimman pian pulttien kiristys javarapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna semahdollisimman pian paikalleen.


Työvaiheet
)
Aseta pyörä paikoilleen navan päälle. )
Kierrä pultit mahdollisimman tiukkaan
käsin. ) Kiristä lukkopulttia hieman pyöräavaimella 1 , jossa on erikoisholkki 5.)
Kiristä muita pultteja hieman pelkälläpyöräavaimella 1
.

)Laske auto takaisin maahan.)Ta ita tunkki 2 kokoon ja irrota se.)
Kiristä lukkopultti pyöräavaimella 1,jossa on erikoisholkki 5.)
Kiristä muut pultit pelkällä pyöräavaimella 1.)
Laita nupit jokaisen pultin päälle(varustetason mukaan). )
Aseta työkalut työkalulaatikkoon.

193Käytännön tietoja










Lampun vaihtaminen
Etuvalot
Malli, jossa onkaasupurkausvalot
1.Kaukovalot(H1- 35W)
2.Suunnattavat lähivalot(D1S-35W)3.Huomiovalot/seisontavalot(LED eli hohtodiodit)4.Suuntavalot (HY21-21W)5.Suunnattavat sumuvalot(H11)
Malli, jossa on halogeenivalot
1.Kaukovalot (H1-55 W)2.
Lähivalot (H7-55 W)3.Huomiovalot/seisontavalot
(LED elihohtodiodit)4.Suuntavalot (HY21-21W)5.Suunnattavat sumuvalot(H11)
Jos käytössä on lamput, joissa onH7- tyyppiset lukitusnastat, aseta ne huolellisesti oikeille paikoilleen, jottavalaistus olisi paras mahdollinen.

Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekätakavalonheittimien lasien sisäpintaan kertyy huurua; tämä katoaa, kun valot ovat palaneet muutaman minuutin.


Sähköiskun vaara

Kaasupurkausvalot (D1S-35W) on vaihdatettava CITROËN-verkoston huoltopisteessä tai valtuutetussakorjaamossa.

ksenonvalot)
) Poista muovinen suojakansi vetämälläkielekkeestä. )
Irrota liitin ja polttimo painamalla alhaallaolevasta jousesta. )
Vedä polttimo pois ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Valonheittimien lasipinta on polykarbonaattia, joka on käsitelty suojalakalla: )älä puhdista niitä kuivallatai hankaavalla liinalla, äläkä puhdistusaineella tai liuotinaineella,)käytä pesusientä ja saippuavettä, )kun käytät painepesua pinttyneisiinlikatahroihin, älä suihkutavalonheittimiin, lamppuihin janiiden ympäristöön, etteivät niiden lakkapinta ja tiivisteet vahingoitu.
)Älä koske sormin halogeenipolttimon lasiosaan, vaan käytä nukkaamatonta liinaa. Ennen polttimoiden vaihtoa täytyy valojen olla sammutettuina joitakin minuutteja (ne saattavat aiheuttaavakavia palovammoja). Ainoastaan anti-ultravioletti (UV)-polttimoiden käyttö on sallittu, jottavalonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteenpolttimoon, joka on samaa tyyppiä jaominaisuuksiltaan sama kuin edellinen.
Lähivalot (malli, jossakaasupurkausvalot)

D1S-kaasupurkausvalojen vaihtaminenon annettava CITROËN-verkoston taivaltuutetun korjaamon tehtäväksi, sillä vaihtamiseen liittyy hengenvaarallisen sähköiskun vaara. On suositeltavaa vaihtaa kaikki D1S-polttimot samaan aikaan viallisenkanssa.

Käytännön tietoja
Lähivalot
(halogeenivalot)
)
Poista muovinen suojakansi vetämälläkielekkeestä.







Kaukovalot
(halogeenivalot)
)Poista muovinen suojakansi vetämällä
kielekkeestä.)Irrota liitin ja polttimo painamalla alhaalla
olevasta jousesta.)Irrota polttimo ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä.

)
Paina liittimen yläosasta ja käännä
kokonaisuus alas.) Irrota liitin polttimon kanssa. )
Irrota polttimo ja vaihda se.
Asenna osat takaisin päinvastaisessajärjestyksessä, mutta aseta polttimon kantaensimmäisenä.

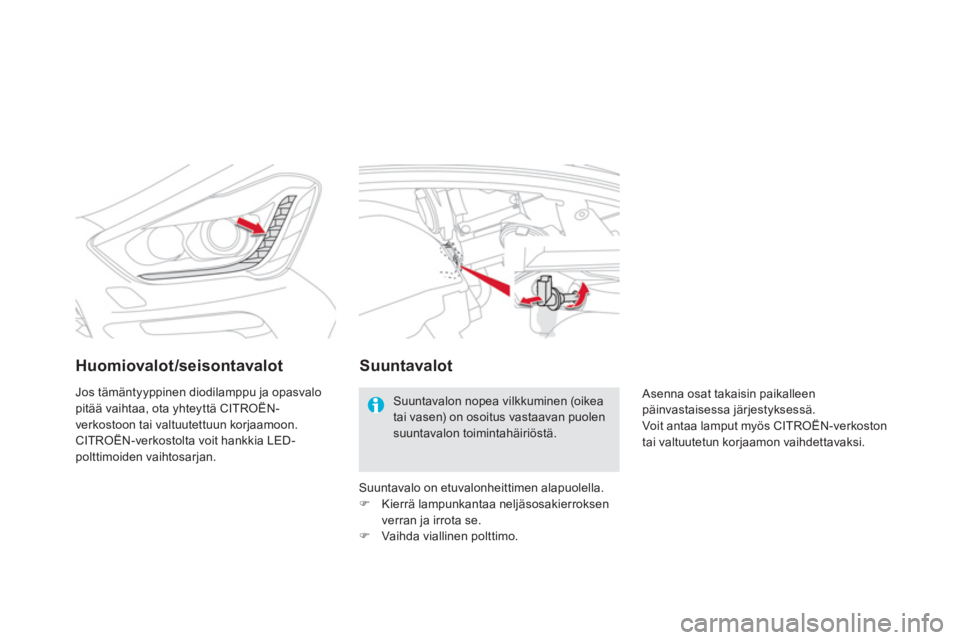

Huomiovalot/seisontavalot
Jos tämäntyyppinen diodilamppu ja opasvalopitää vaihtaa, ota yhteyttä CITROËN-
verkostoon tai valtuutettuun korjaamoon.CITROËN-verkostolta voit hankkia LED-polttimoiden vaihtosarjan.
Suuntavalot
Suuntavalon nopea vilkkuminen (oikeatai vasen) on osoitus vastaavan puolensuuntavalon toimintahäiriöstä.

Suuntavalo on etuvalonheittimen alapuolella. ) Kierrä lampunkantaa neljäsosakierroksen
verran ja irrota se.) Vaihda viallinen polttimo.
Asenna osat takaisin paikalleenpäinvastaisessa järjestyksessä.
Voit antaa lamput myös CITROËN-verkoston
tai valtuutetun kor
jaamon vaihdettavaksi.

Käytännön tietoja
Etusumuvalot
) Irrota korin alla oleva ohjain. )
Irrota polttimon liitin.)
Käännä polttimoa neljäsosakierros ja
irrota se.
Asenna osat takaisin päinvastaisessajärjestyksessä.
Lamppujen vaihtamisessa voit myös kääntyä CITROËN-verkoston tai valtuutetun korjaamon
puoleen.

Sivusuuntavalot
Lamppujen vaihtaminen on annettavaCITROËN-merkkihuollon tai valtuutetunkorjaamon tehtäväksi.

Taustapeilien kohdevalot

LED-loistevalojen vaihtaminen on annettava CITROËN-merkkihuollon tai valtuutetun korjaamon tehtäväksi.

1.Seisontavalot(LED elihohtodiodit)2.Suuntavalot (PY21W keltainen)3.Peruutusvalot (P21W)4. Jarruvalot (P21W)5.Sumuvalot (P21W)
Takavalot
Suuntavalot ja jarruvalot (puskureissa)
) Avaa tavaratila ja irrota luukku. )
Irrota valon sähköliitin.)
Kierrä kaksi valon kiinnitysmutteria auki.
)Ota valo varovasti ulos ulkopuolelta.Esituen pidikkeet irtoavat kiinnityksestäautomaattisesti. )Kierrä lampunkantaa neljänneskierros ja
vaihda polttimo.

Asenna lopuksi osat takaisin päinvastaisessajärjestyksessä.


LED-diodivalojen vaihtaminen

Jos LED-valo pitää vaihtaa, ota yhteyttäCITROËN-huoltokorjaamoon taivaltuutettuun korjaamoon.
