Praktične informacije

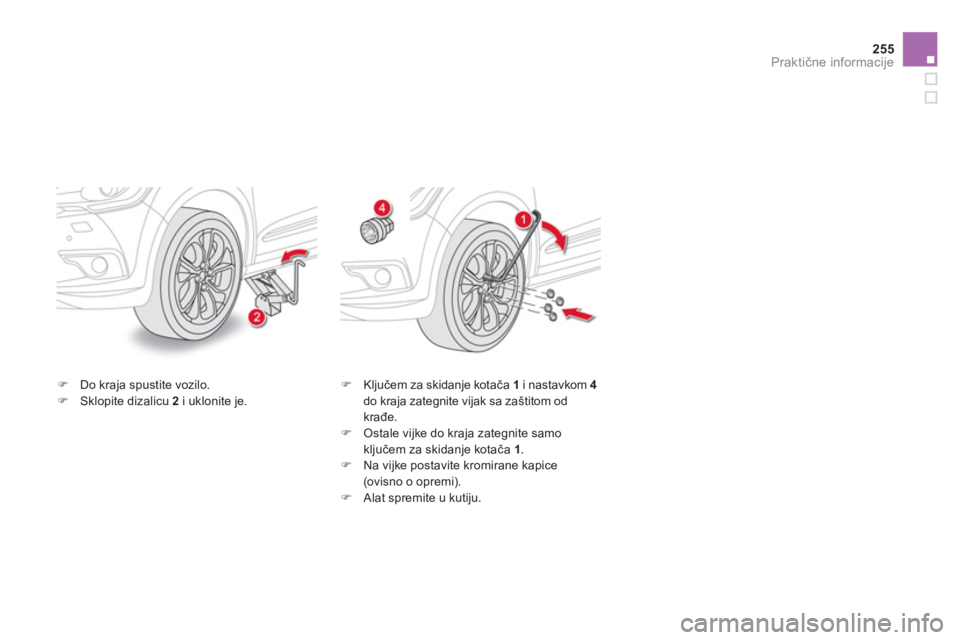

)Do kraja spustite vozilo.)Sklopite dizalicu 2
i uklonite je. )
Ključem za skidanje kotača 1
i nastavkom 4do kraja zategnite vijak sa zaštitom odkrađe. )
Ostale vijke do kraja zategnite samoključem za skidanje kotača 1.)
Na vijke postavite kromirane kapice(ovisno o opremi).)
Alat spremite u kutiju.

Zamjena žarulje

Farovi imaju polikarbonatna stakla, sa slojem zaštitnog laka:)ne čistite ih suhom ili grubomkrpom, niti deterdžentom iliotapalom,)upotrijebite spužvu i sapunicu, )ako vozilo perete pod visokimtlakom, prilikom uklanjanja tvrdokornih mrlja, ne usmjeravajtemlaz duže vrijeme na farove,na svjetla ni po njihovom obodu,kako se ne bi oštetio zaštitni lak i brtva.
)Ne dirajte žarulju prstima, pridržavajte je krpicom koja ne ostavlja dlačice. Prije zamjene žarulje svjetla moraju biti ugašena nekoliko minuta (opasnost od težih opeklina). Obavezno treba koristiti samo žaruljebez ultraljubičastog zračenja kako se ne bi o

Praktične informacije
Model sa ksenonskim žaruljama i
zakretnim farovima
1.Zakretna kratka/duga svjetla (D1S-35W).
2.Pokazivači smjera(PY21W narančaste boje).3.Dnevna svjetla (P21/5W XL).4.Pozicijska svjetla (diode).5.Prednja svjetla za maglu (H11- 55W).
Model s halogenim žaruljama
1.Pokazivači smjera (H21 bijele boje).2.Kratka svjetla (H7-55 W).
3.Duga svjetla (H1-55 W).4.
Dnevna svjetla (P21/5W XL).5.Pozicijska svjetla (diode).6.Prednja svjetla za maglu (H11- 55W).



Pristup žaruljama

Za pristup zaštitnim poklopcima žarulja
potrebno je izvršiti sljedeći postupak, ovisno o
motoru i samo na lijevoj strani. ) Otkopčajte tri kopče deflektora zraka iskinite ga.)
Otkopčajte sajlu za otvaranje poklopcamotora na oba pričvrsna mjesta. )
Pomaknite sajlu prema dolje.
Nakon zamjene žarulje, ne zaboravite sve
vratiti na mjesto (sajlu i deflektor zraka).

Prednja svjetla

Zamjena žarulje kratkog svjetla(samo u modelu s halogenim
svjetlima)
)Skinite zaštitni poklopac povlačenjem jezičca. )Odspojite konektor žarulje.)Oslobodite žarulju razmicanjem opruga. )Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redosli
jedom.
Zamjena žarulje pokazivača
smjera
Pri postavljanju, vrlo pažljivo zatvoritezaštitni poklopac, kako bi se osiguralo
brtvljenje fara.
Žarulje narančaste boje, kakve imajupokazivači smjera, smijete zamijenitisamo žaruljama istih karakteristika iboje.

Brže bljeskanje žaruljice pokazivačasmjera (desne ili lijeve) upozorava na neispravnost jedne od

Praktične informacije
Zamjena žarulje dnevnog svjetla
)
Skinite zaštitni poklopac povlačenjem jezičca.)
Odspojite konektor žarulje. )
Okrenite držač žarulje za četvrtinu kruga i izvadite ga. )
Izvadite neispravnu žarulju i zamijenite je. Pri postavljanju, postupite obrnutim redoslijedom.



Zamjena žarulje dugog svjetla(samo u modelu s halogenim
svjetlima)
)Skinite zaštitni poklopac povlačenjem jezičca. )Odspojite konektor žarulje.)Oslobodite žarulju pritiskanjem opruga. )Izvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena bočnog pokazivača
smjera
) Umetnite odvijač prema sredini pokazivačasmjera, između njega i podnožja
retrovizora.) Zakretanjem odvijača izvadite pokazivačsmjera iz ležišta i skinite ga.)
Odspojite konektor pokazivača smjera.
Pri postavljanju, postupite obrnutim
redosli
jedom.
Nove bočne pokazivače smjera možete
nabaviti u mreži CITROËN ili u nekoj stručnoj
r
adionici.

Zamjena bočnih spot svjetala
Za zamjenu ovih diodnih žarulja obratite se mreži CITROËN ili nekoj stručnoj radionici.



Zamjena diodnih svjetala/pozicijskih svjetala
Za zamjenu ovih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Zamjena žarulje prednjeg svjetlaza magluj
)Umetnite plosnati odvijač u rupu na letvici. )Otkopčajte letvicu na braniku povlačenjem
odvijača (davač funkcije pomoći pri parkiranju ostaje spojen s letvicom). )Skinite oba vijka za pričvršćenje modula i
izvadite ga iz njegovog ležišta. )Odspojite konektor od držača žarulje. )Okrenite držač žarulje za četvrtinu kruga i
izvadite ga. )Izvadite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Za zamjenu ovih žarulja možete se obratiti i mreži CITROËN ili nekoj stručnoj radionici.

261Praktične informacije
1.Stop svjetla (P21/5W).2.Pozicijska svjetla (diode).3.Pokazivači smjera (PY21W narančaste boje).4.Svjetla za vožnju natrag (P21W).5.
Svjetla za maglu (P21W).
Stražnja svjetla

Žarulje narančaste boje za pokazivače smjera treba zamijeniti žaruljama istih karakteristika i boje.
Svjetla na poklopcu prtljažnika,osim diodnih svjetala, nisu prava svjetla, ona imaju samo estetsku ulogu.
Zamjena žarulja stop svjetala, svjetala za vožnju natrag i pokazivača
smjera
Ove tri žarulje zamjenjuju se s vanjske straneprtljažnika: ) otvorite prtljažnik, )skinite rešetku na odgovarajućoj bočnoj oblozi,)
otpustite obje matice cjevastim ključem 10
i do kraja ih odvrnite rukom,) otkvačite konektor svjetla, )
oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van,
) izvadite pjenastu brtvu, )
otkopčajte dva mala sekundarnakonektora, )
razmaknite dva jezičca i izvadite držač
žarulja, ) neispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redosli
jedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

Pritegnite bez naprezanja kako bi se osiguralo
brtvljenje, ali pazite da se ne ošteti svjetlo.

Zamjena diodnih svjetala/pozicijskih svjetala Zamjena svjetla registarskepločice (W5W)


Zamjena trećeg stop svjetla (diode)

Za zamjenu trećeg stop svjetla s diodama,
obratite se mreži CITROËN ili nekoj stručnojradionici.

Za zamjenu ovih diodnih svjetala, obratite se mreži CITROËN ili nekoj stručnoj radionici. Radi lakšeg skidanja, preporučuje se da
poklopac prtljažnika bude poluotvoren.) Umetnite tanak odvijač u vanjski utor u
prozirnoj plastici.) Gurnite ga prema van.)
Skinite prozirnu plastiku. )
Zamijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
