Wymiana prowadnic świateł /
żarówek świateł pozycyjnychWymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)

Wymiana trzeciego światła stop (diody)
Aby wymienić ten rodzaj świateł diodowych, należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym. Aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwar tej do połowy.)
Włożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
)
Popchnąć go do zewnątrz. )
Zdjąć przezroczystą osłonę. )
Wymienić uszkodzoną żarówkę.
Aby zamontować - nacisnąć przezroczystą
osłonę, aby ją zatrzasnąć.

263Informacje praktyczne




















Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deskirozdzielczej.
Aby ją otworzyć:
)
odpiąć pokrywę pociągając prawą górną część, a potem lewą, )
całkowicie uwolnić pokrywę i odwrócić ją,
Dostęp do narzędzi
)
wyciągnąć szczypce.
Wymiana żarówek świateł przeciwmgłowych

Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka:) wsunąć dłoń pod zderzak, )obrócić o ćwierć obrotu oprawę żarówki i
wyjąć ją,
)obrócić o ćwierć obrotu żarówkę i wymienić ją.
Aby zamontować, wykonywać powyższe czynności w odwrotnej kolejności.

Uważać, aby nie dotknąć tłumikaukładu wydechowego; istnieje ryzyko poparzenia, jeżeli zmienia się żarówkęw ciągu kilku minut po wyłączeniu stacyjki.

Instalacja osprzętuelektrycznego

Układ elektryczny w pojeździe został takzbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździenależy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.

CITROËN nie ponosi odpowiedzialnościza koszty związane z naprawą pojazdu lub usterkę spowodowaną instalacją osprzętu dodatkowego, niepochodzącego, niezalecanegoprzez CITROËNA i zainstalowanego niezgodnie z zaleceniami, wszczególności dotyczy to urządzeń, których łączny pobór prądu przekracza10 miliamperów.

Przed wymianą bezpiecznika należy: )rozpoznać przyczynę usterki i ją usunąć, )wyłączyć wszystkie odbiorniki energii
elektrycznej, )unieruchomić samochód i wyłączyć
stacyjkę,
)zlokalizować przepalony bezpiecznik za pomocą tabel przyporządkowania i schematów zamieszczonych na następnych stronach.
Wymiana bezpiecznika
DobryZły
Wymiana bezpiecznika niewymienionego w zamieszczonych w dalszym ciągu tabelach mogłaby spowodować poważne uszkodzenia w Państwa samochodzie. Skontaktowaćsię z ASO sieci CITROËN lub z warsztatem specjalistycznym. Szcz
ypce Aby wymienić bezpiecznik, należy koniecznie:)za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić jego włókno,
)zawsze wymieniać uszkodzonybezpiecznik na bezpiecznik o takim samym natężeniu (tego samego koloru); inne natężenie znamionowe może spowodować uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zleci
ćsprawdzenie wyposażenia elektrycznego przez ASO sieci CITROËN albo przez warsztat specjalistyczny.

Skrzynka 1
Bezpiecznik
NrNatężenieFunkcje
F83 A Syrena alarmu, kalkulator alarmu.
F13 10 A
Zapalniczka.
F1410 A Gniazdko 12 V w bagażniku.
F1
63 A Oświetlenie dużego schowka wielofunkcyjnego, lampki do oświetlania map z tyłu, oświetlenie schowka w desce rozdzielczej.
F173 A Oświetlenie w osłonie przeciwsłonecznej, lampki dooświetlania map z przodu.
F2
815 A
Radioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F3
020 A Wycieraczka tylnej szyby.
F32 10 A
Wzm
acniacz Hi-Fi.
Skrz
ynka2
Bezpiecznik NrNatężenieFunkcje
F3615 A Gniazdko 12 V z tyłu.
F37
- Niewykorzystany.
F38
- Niewykorzystany.
F3
9- Niewykorzystany.
F4
025 A Gniazdko 230 V/50 Hz.
Tabela bezpieczników

269Informacje praktyczne










Akumulator Etapy postępowania w przypadku ładowania rozładowanego akumulatora lub w przypadku uruchamiania silnika z innego akumulatora.

Akumulator znajduje się pod pokrywą silnika. W celu uzyskania dostępu do akumulatora
należy:)
otworzyć pokrywę silnika za pomocą
wewnętrznej dźwigni, a następnie od
zewnątrz, )
ustawić podpórkę pokrywy silnika, )
zdjąć plastikową osłonę w celu odsłonięcia
dwóch zacisków,
) odpiąć skrzynkę z bezpiecznikami i wyjąć
akumulator w razie potrzeby.


Dostęp do akumulatora
)
Podnieść maksymalnie łopatkę ryglującą.




Rozłączanie kabli


Po zamontowaniu akumulatora, funkcjaStop & Start będzie aktywna dopieropo nieprzerwanym postoju samochodu,którego czas tr wania zależy od warunków klimatycznych i stanunaładowania akumulatora (do około 8 godzin).





Obecność tej etykiety, zwłaszcza w połączeniu z funkcją Stop & Start, wskazuje na zastosowanieakumulatora ołowiowego 12 V, ospecjalnej technologii i parametrach,wymagającego w przypadku wymianyalbo odłączenia, interwencji zestrony sieci ser wisowej CITROËN lub warsztatu specjalistycznego.
Nieprzestrzeganie tych zaleceń może spowodować przedwczesne zużycie akumulatora.

Podłączanie kabli
)
Ustawić otwarty pierścień 1
kabla na
zacisku (+) akumulatora. ) Nacisnąć pionowo pierścień 1, aby ustawićgo przy akumulatorze.)
Zablokować pierścień opuszczając łopatkę 2.

Nie naciskać łopatki na siłę, ponieważ zablokowanie jest niemożliwe, jeżeli pierścień jest nieprawidłowo ustawiony; powtórzyć procedurę.

)Podłączyć czer wony przewód do zacisku (+) akumulatora rozładowanego A, anastępnie do zacisku (+) akumulatora pomocniczego B.)Jeden koniec przewodu zielonego lubczarnego podłączyć do zacisku (-) akumulatora pomocniczego B .
)
Drugi koniec przewodu zielonego lubczarnego podłączyć do masy C
pojazduuruchamianego. )
Włączyć rozrusznik, nie wyłączać silnika. )
Poczekać aż silnik powróci na wolne obrotyi odłączyć przewody.

Ładowanie akumulatora za
pomocą prostownika

Akumulatory zawierają substancje szkodliwe, takie jak kwas siarkowy oraz ołów. Należy je usuwać zgodniez zaleceniami prawnymi, w żadnym wypadku nie należy ich wyrzucać razem z odpadkami domowymi. Zużyte baterie oraz akumulatory należy oddać do punktu odbierającego tegotypu odpady.
)Odłączyć akumulator, )Przestrzegać instrukcji podanych przezproducenta prostownika,)Podłączyć zaczynając od zacisku (-), )Sprawdzić stan zacisków. Jeśli pokryte są siarczanem (białawym lub zielonkawymnalotem), należy je zdjąć i przeczyścić.


Ładowanie akumulatora systemu Stop & Star t nie wymaga odłączania.

W przypadku dłuższego niż jeden miesiąc postoju samochodu zaleca się odłączać akumulator.
Uruchamianie pojazdu z
innego akumulatora

271Informacje praktyczne

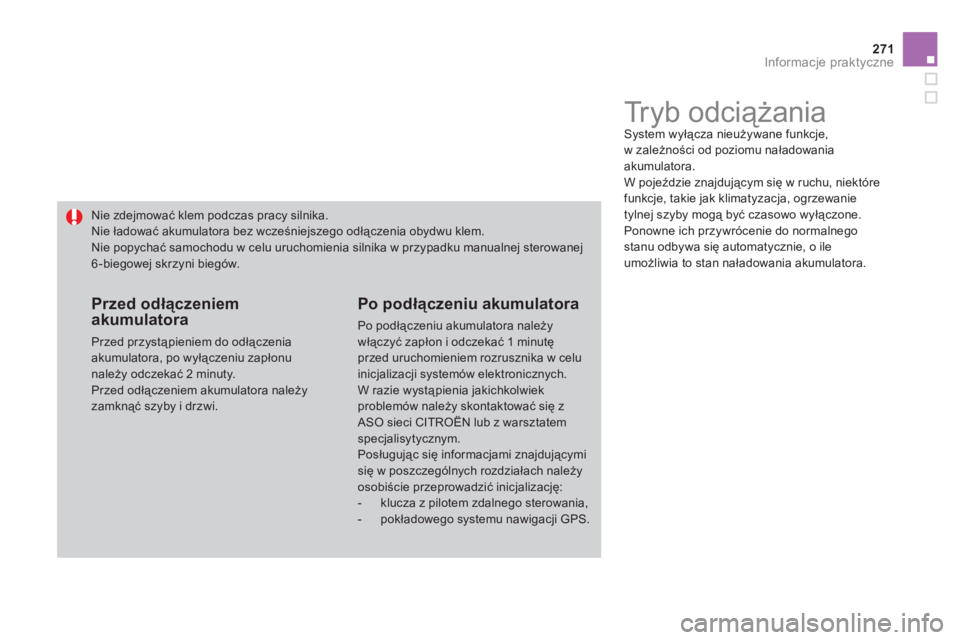

Tr y b o d c iążania System wyłącza nieużywane funkcje,
w zależności od poziomu naładowania
akumulatora.
W pojeździe znajdującym się w ruchu, niektórefunkcje, takie jak klimatyzacja, ogrzewanie
tylnej szyby mogą być czasowo wyłączone.
Ponowne ich prz
ywrócenie do normalnegostanu odbywa się automatycznie, o ile umożliwia to stan naładowania akumulatora.

Nie zdejmować klem podczas pracy silnika.
Nie ładować akumulatora bez wcześniejszego odłączenia obydwu klem.
Nie popychać samochodu w celu uruchomienia silnika w przypadku manualnej sterowanej6-biegowej skrzyni biegów.

Przed odłączeniemakumulatora

Przed przystąpieniem do odłączeniaakumulatora, po wyłączeniu zapłonunależy odczekać 2 minuty.
Przed odłączeniem akumulatora należyzamknąć szyby i drzwi.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należywłączyć zapłon i odczekać 1 minutę przed uruchomieniem rozrusznika w celuinicjalizacji systemów elektronicznych.W razie wystąpienia jakichkolwiek problemów należy skontaktować się zASO sieci CITROËN lub z warsztatem specjalisytycznym.Posługując się informacjami znajdującymisię w poszczególnych rozdziałach należy osobiście przeprowadzić inicjalizację:- klucza z pilotem zdalnego sterowania,- pokładowego systemu nawigacji GPS.

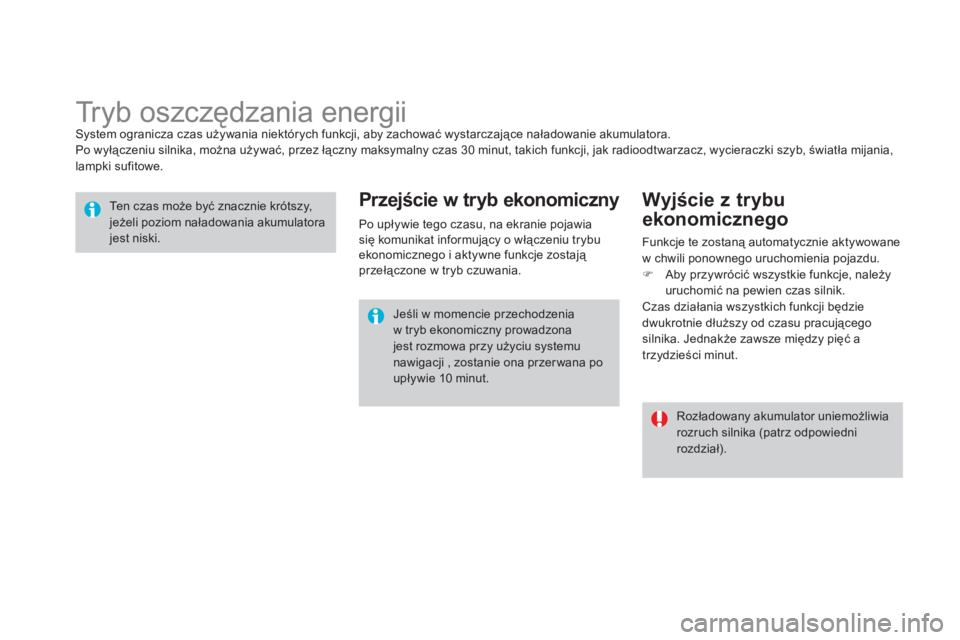

Tr y b o s z c zędzania energii System ogranicza czas używania niektórych funkcji, aby zachować wystarczające naładowanie akumulatora.
Po wyłączeniu silnika, można używać, przez łączny maksymalny czas 30 minut, takich funkcji, jak radioodtwarzacz, wycieraczki szyb, światła mijania,
lampki sufitowe.
Te n c z a s m oże być znacznie krótszy,jeżeli poziom naładowania akumulatora jest niski.

Rozładowany akumulator uniemożliwia rozruch silnika (patrz odpowiedni rozdział).
Jeśli w momencie przechodzeniaw tryb ekonomiczny prowadzona jest rozmowa przy użyciu systemunawigacji , zostanie ona przer wana poupływie 10 minut.


Przejście w tryb ekonomiczny

Po upływie tego czasu, na ekranie pojawia
się komunikat informujący o włączeniu trybuekonomicznego i aktywne funkcje zostają
przełączone w tryb czuwania.


Wyjście z trybu
ekonomicznego
Funkcje te zostaną automatycznie aktywowane
w chwili ponownego uruchomienia pojazdu.)Aby przywrócić wszystkie funkcje, należy
uruchomić na pewien czas silnik.
Czas działania wszystkich funkcji będzie
dwukrotnie dłuższy od czasu pracującego
silnika. Jednakże zawsze między pięć a
trzydzieści minut.
