2011 CITROEN C-ZERO Betriebsanleitungen (in German)

3
Bordkomfort
47

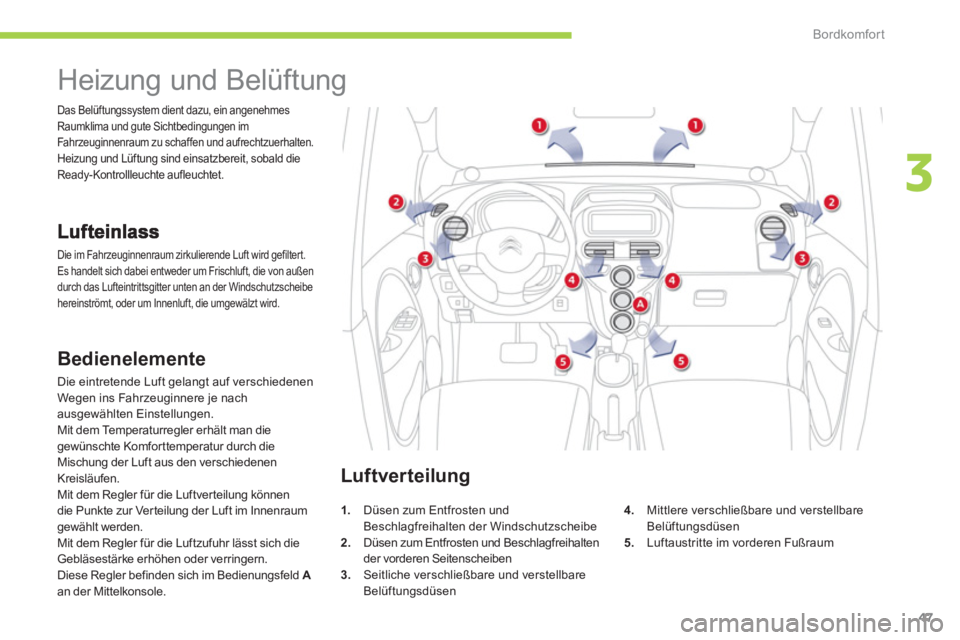

Heizung und Belüftung

Die im Fahrzeuginnenraum zirkulierende Luft wird gefiltert.
Es handelt sich dabei entweder um Frischluft, die von außen
durch das Lufteintritts
gitter unten an der Windschutzscheibe
hereinströmt, oder um Innenluft, die umgewälzt wird.
Das Belüftungssystem dient dazu, ein angenehmes Raumklima und gute Sichtbedingungen imFahrzeuginnenraum zu schaffen und aufrechtzuerhalten.
Heizung und Lüftung sind einsatzbereit, sobald dieReady-Kontrollleuchte aufleuchtet.


Bedienelemente

Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere je nach
ausgewählten Einstellungen.
Mit dem Temperaturregler erhält man die gewünschte Komforttemperatur durch die Mischung der Luft aus den verschiedenen
Kreisläufen.
Mit dem Regler für die Luftverteilung können
die Punkte zur Ver teilung der Luft im Innenraumgewählt werden.
Mit dem Re
gler für die Luftzufuhr lässt sich die
Gebläsestärke erhöhen oder verringern.
Diese Regler befinden sich im Bedienungsfeld Aan der Mittelkonsole.
Luftverteilung
1.Düsen zum Entfrosten und
Beschlagfreihalten der Windschutzscheibe
2. Düsen zum Entfrosten und Beschlagfreihalten
der vorderen Seitenscheiben 3. Seitliche verschließbare und verstellbare
Belüftungsdüsen
4.Mittlere verschließbare und verstellbare Belüftungsdüsen
5.Luftaustritte im vorderen Fußraum

i
Bordkomfort
48
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre volle Leistung bringt: )Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch ist, sollten
Sie für kurze Zeit durch Öffnen der Fenster lüften. Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass ein ausreichender Austausch der Luft im Innenraum gewährleistet ist. )Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab. Es ist deshalb normal, wenn sich unter dem Fahrzeug Wasser ansammelt. )Um eine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass dieLufteintrittsgitter unterhalb der Windschutzscheibe, die Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.)Ver wenden Sie vorzugsweise den Frischlufteinlass, da bei längerem Umluftbetrieb dieWindschutzscheibe und die Seitenscheiben beschlagen können. )Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von 5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.)Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie dieFiltereinsätze regelmäßig austauschen (siehe Abschnitt "Kontrollen"). )Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sieebenfalls regelmäßig überprüfen lassen. )Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie sich in diesem Fall an das CITROËN-Händlernetz oder an eine qualifizierte Werkstatt.

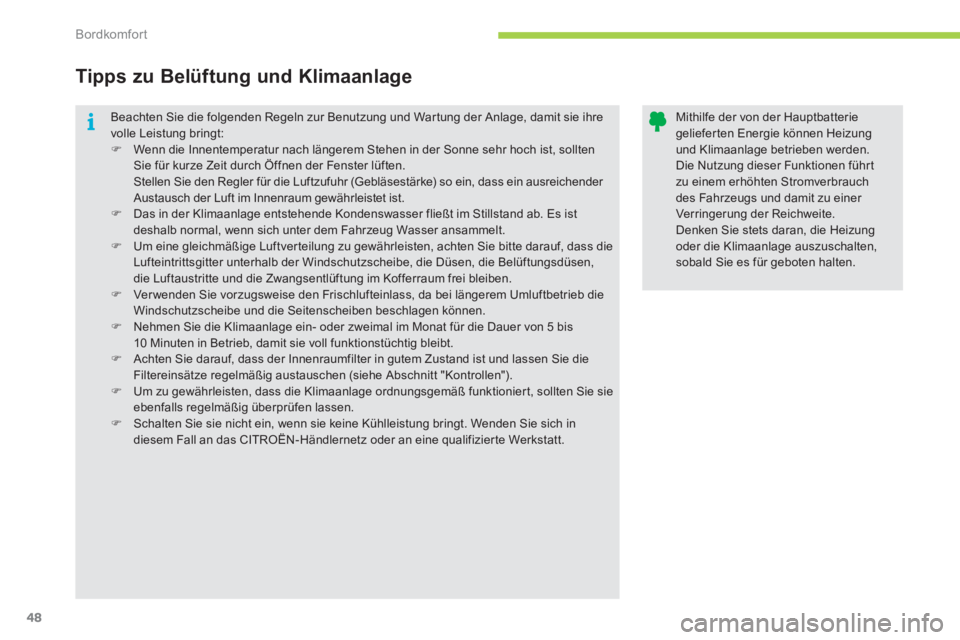

Tipps zu Belüftung und Klimaanlage


Mithilfe der von der Hauptbatterie gelieferten Energie können Heizung und Klimaanlage betrieben werden.Die Nutzung dieser Funktionen führtzu einem erhöhten Stromverbrauchdes Fahrzeugs und damit zu einer Verringerung der Reichweite.
Denken Sie stets daran, die Heizung oder die Klimaanlage auszuschalten, sobald Sie es für geboten halten.

3
i
ii
Bordkomfort
49

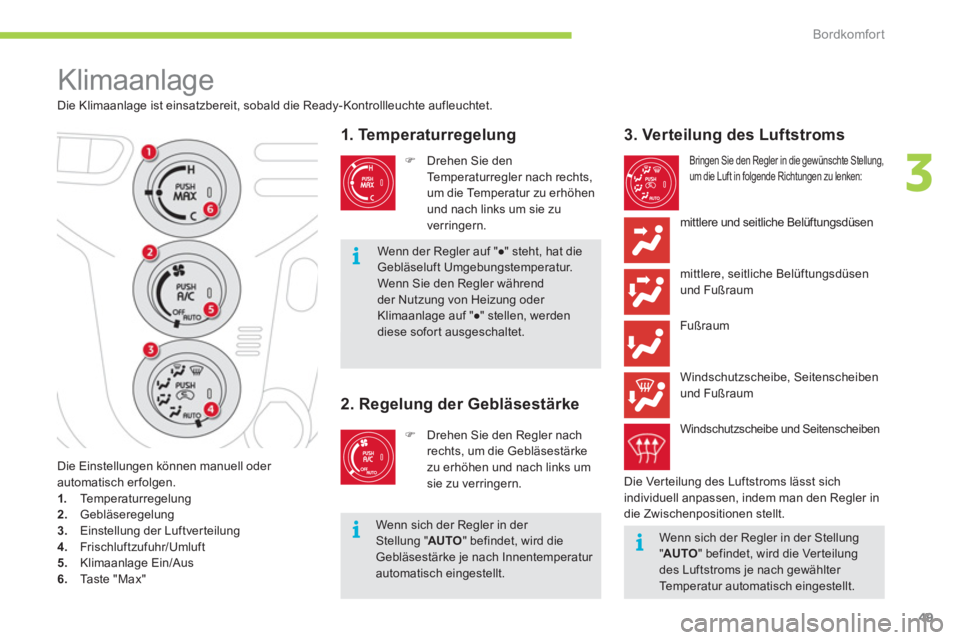

Klimaanlage


Die Klimaanlage ist einsatzbereit, sobald die Ready-Kontrollleuchte aufleuchtet.
1. Temperatur regelung
)Drehen Sie den
Te m p e r a t u r r egler nach rechts, um die Temperatur zu erhöhenund nach links um sie zu
verringern.
2. Regelung der Gebläsestärke
) Drehen Sie den Regler nach
rechts, um die Gebläsestärke
zu erhöhen und nach links um sie zu verringern.

3. Verteilung des Luftstroms

Bringen Sie den Regler in die gewünschte Stellung,
um die Luft in folgende Richtungen zu lenken:
mittlere und seitliche Belüftungsdüsen
mittlere, seitliche Belü
ftungsdüsen und Fußraum
F
ußraum
Windschutzscheibe, Seitenscheiben
und Fußraum
Die Einstellun
gen können manuell oder
automatisch erfolgen.1. Temperaturregelung2.Gebläseregelung3.Einstellung der Luftverteilung 4.
Frischluftzufuhr/Umluft
5. Klimaanlage Ein/Aus
6.Taste "Max"

Wenn der Regler auf "●" steht, hat die Gebläseluft Umgebungstemperatur.
Wenn Sie den Regler währendder Nutzung von Heizung oder Klimaanlage auf "●" stellen, werden diese sofort ausgeschaltet.
Wenn sich der Regler in der Stellung "AUTO
" befindet, wird dieGebläsestärke je nach Innentemperatur automatisch eingestellt.

Windschutzscheibe und Seitenscheiben

Die Ver teilung des Luftstroms lässt sich individuell anpassen, indem man den Regler in die Zwischenpositionen stellt.

Wenn sich der Regler in der Stellung "AUTO
" befindet, wird die Verteilung des Luftstroms je nach gewählter Temperatur automatisch eingestellt.

Bordkomfort
50

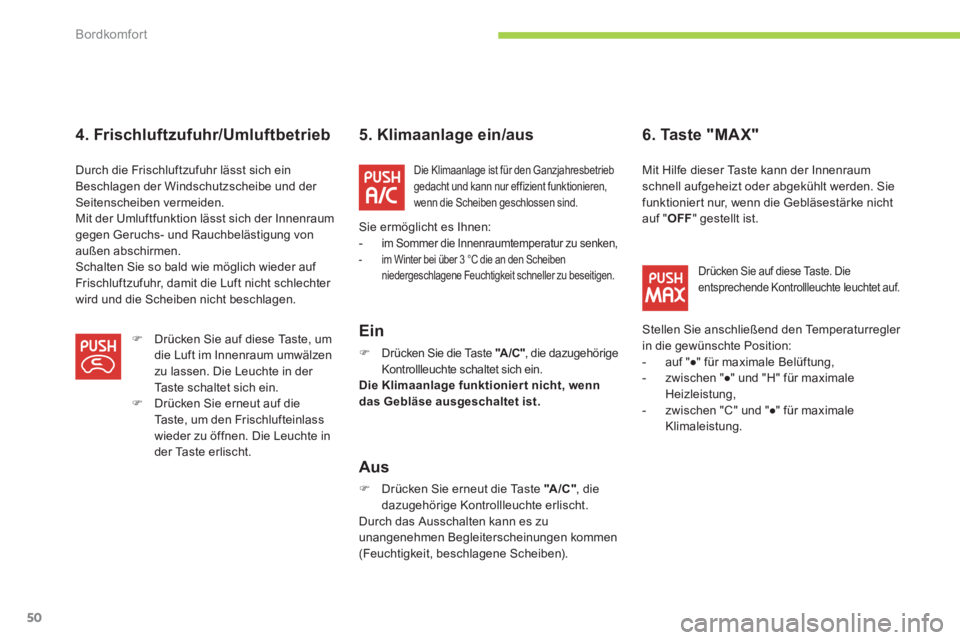

4. Frischluftzufuhr/Umluftbetrieb





5. Klimaanlage ein/aus
Ein
)Drücken Sie die Taste "A /C "
, die dazugehörige"Kontrollleuchte schaltet sich ein. Die Klimaanlage funktionier t nicht, wenn das Gebläse ausgeschaltet ist.

Aus
)
Drücken Sie erneut die Taste "A/C"
, die dazugehörige Kontrollleuchte erlischt.
Durch das Ausschalten kann es zu unangenehmen Begleiterscheinungen kommen(Feuchtigkeit, beschlagene Scheiben).

6. Taste "MAX"
Durch die Frischluftzufuhr lässt sich einBeschlagen der Windschutzscheibe und der Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der Innenraumgegen Geruchs- und Rauchbelästigung von außen abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter
wird und die Scheiben nicht beschla
gen.
) Drücken Sie auf diese Taste, umdie Luft im Innenraum umwälzen
zu lassen. Die Leuchte in der
Taste schaltet sich ein. ) Drücken Sie erneut auf die
Ta s t e, um den Frischlufteinlass
wi
eder zu öffnen. Die Leuchte in der Ta ste erlischt.



Die Klimaanlage ist für den Ganzjahresbetrieb gedacht und kann nur effizient funktionieren,
wenn die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:


- im Sommer die Innenraumtemperatur zu senken,

- im Winter bei über 3 °C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu beseitigen.


Mit Hilfe dieser Taste kann der Innenraum schnell aufgeheizt oder abgekühlt werden. Siefunktioniert nur, wenn die Gebläsestärke nicht auf "OFF" gestellt ist.

Drücken Sie auf diese Taste. Dieentsprechende Kontrollleuchte leuchtet auf.
Stellen Sie anschließend den Temperaturregler
in die gewünschte Position:


- auf "●" für maximale Belüftung,

- zwischen "●" und "H" für maximale Heizleistung,

- zwischen "C" und "●" für maximale Klimaleistung.

3
i
Bordkomfort
51
) Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn Sie es für geboten halten, um den Stromverbrauch des Fahrzeugs gering zu halten und damit dessen Reichweite zu vergrößern.

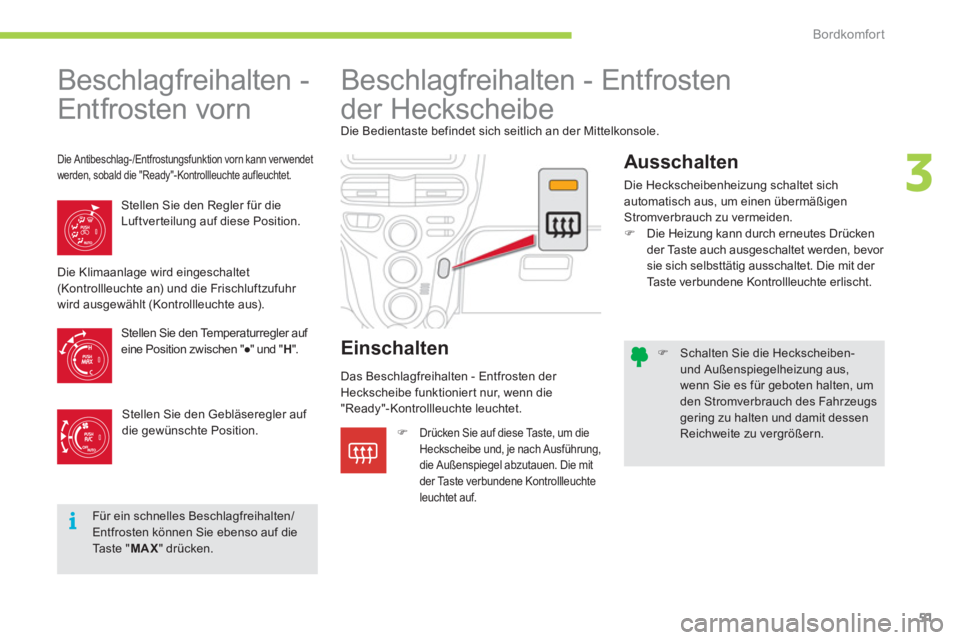

Beschlagfreihalten -
Entfrosten vorn








Beschlagfreihalten - Entfrosten
der Heckscheibe
Die Bedientaste befindet sich seitlich an der Mittelkonsole.
)Drücken Sie auf diese Taste, um die Heckscheibe und, je nach Ausführung,
die Außenspiegel abzutauen. Die mit der Taste verbundene Kontrollleuchte
leuchtet auf.


Stellen Sie den Regler für die
Luftverteilung auf diese Position.
Einschalten
Ausschalten

Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßigen Stromverbrauch zu vermeiden. ) Die Heizung kann durch erneutes Drücken
der Taste auch ausgeschaltet werden, bevor sie sich selbsttätig ausschaltet. Die mit der Ta ste verbundene Kontrollleuchte erlischt.

Für ein schnelles Beschlagfreihalten/Entfrosten können Sie ebenso auf dieTa ste "MAX " drücken. Die Klimaanla
ge wird eingeschaltet(Kontrollleuchte an) und die Frischluftzufuhr
wird ausgewählt (Kontrollleuchte aus).
Stellen Sie den Temperaturre
gler auf eine Position zwischen "●" und "H
".

Stellen Sie den Gebläseregler auf
die gewünschte Position.







Die Antibeschlag-/Entfrostungsfunktion vorn kann ver wendet
werden, sobald die "Ready"-Kontrollleuchte aufleuchtet.
Das Beschlagfreihalten - Entfrosten der Heckscheibe funktioniert nur, wenn die "Ready"-Kontrollleuchte leuchtet.

i
!
Fahrbetrieb
52

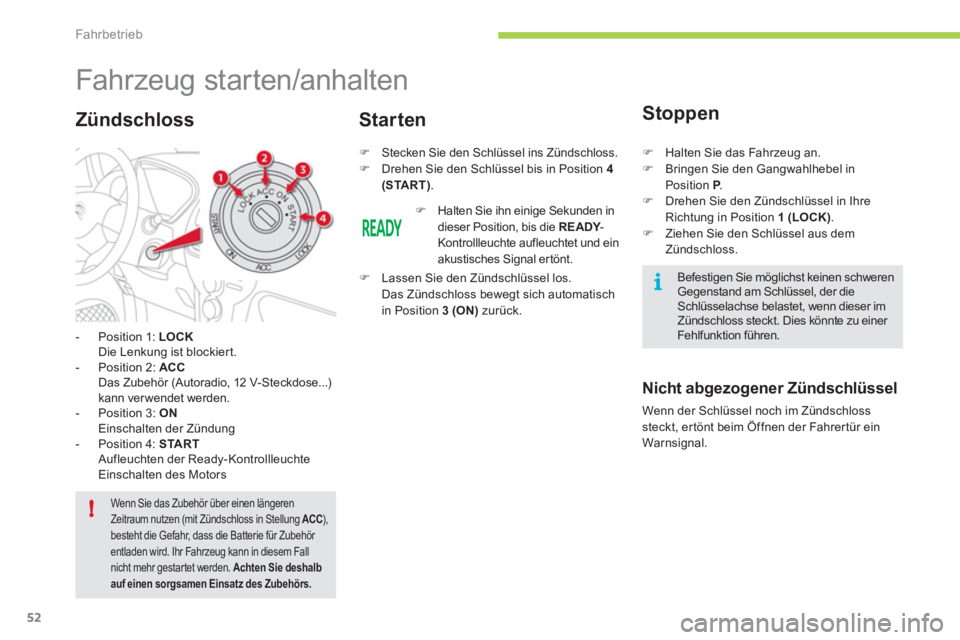

Fahr zeug star ten/anhalten
- Position 1: LOCKDie Lenkung ist blockiert.
- Position 2: ACCDas Zubehör (Autoradio, 12 V-Steckdose...)kann verwendet werden.
- Position 3: ONEinschalten der Zündung
- Position 4: STA RTAufleuchten der Ready-Kontrollleuchte
Einschalten des Motors
Zündschloss
) Stecken Sie den Schlüssel ins Zündschloss.
)
Drehen Sie den Schlüssel bis in Position 4(START).


Starten
Stoppen
)Halten Sie das Fahrzeug an.
)Bringen Sie den Gangwahlhebel inPosition P.P)Drehen Sie den Zündschlüssel in IhreRichtung in Position 1 (LOCK).)Ziehen Sie den Schlüssel aus dem
Zündschloss.
)Halten Sie ihn einige Sekunden in dieser Position, bis die READY-YYKontrollleuchte aufleuchtet und ein
akustisches Signal ertönt.
) Lassen Sie den Zündschlüssel los.
Das Zündschloss bewegt sich automatischin Position 3 (ON) zurück.
Nicht abgezogener Zündschlüssel

Wenn der Schlüssel noch im Zündschlosssteckt, ertönt beim Öffnen der Fahrertür ein
Warnsignal.

Befestigen Sie möglichst keinen schweren Gegenstand am Schlüssel, der dieSchlüsselachse belastet, wenn dieser im Zündschloss steckt. Dies könnte zu einer Fehlfunktion führen.

Wenn Sie das Zubehör über einen längeren Zeitraum nutzen (mit Zündschloss in Stellung ACC),Cbesteht die Gefahr, dass die Batterie für Zubehör entladen wird. Ihr Fahrzeug kann in diesem Fallnicht mehr gestartet werden. Achten Sie deshalbauf einen sorgsamen Einsatz des Zubehörs .

4
!
Fahrbetrieb
53

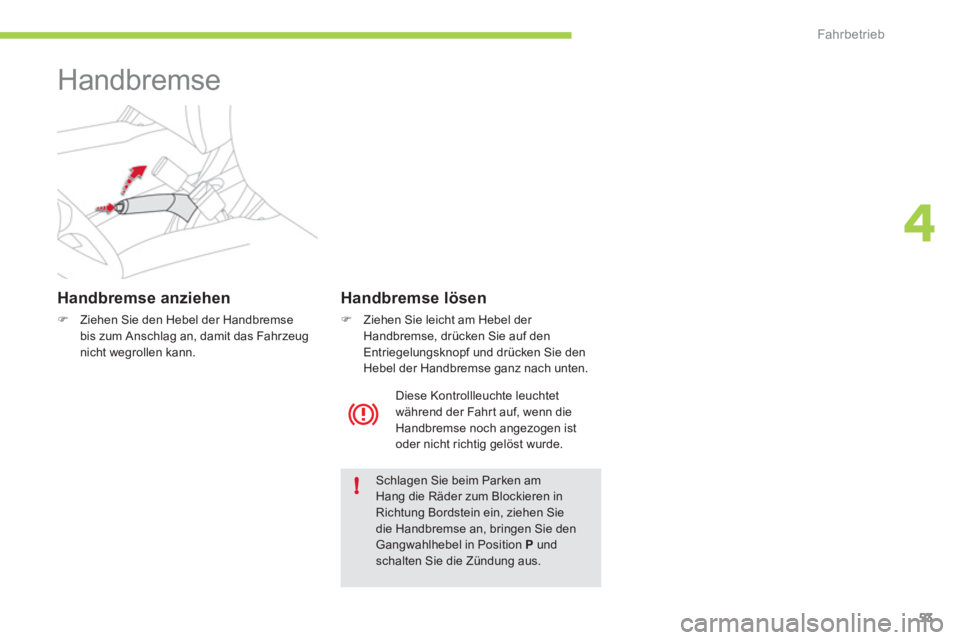

Handbremse


Handbremse anziehen
)Ziehen Sie den Hebel der Handbremse
bis zum Anschlag an, damit das Fahrzeugnicht wegrollen kann.
Schlagen Sie beim Parken am Hang die Räder zum Blockieren in Richtung Bordstein ein, ziehen Siedie Handbremse an, bringen Sie denGangwahlhebel in Position P und schalten Sie die Zündung aus.
Handbremse lösen
)
Ziehen Sie leicht am Hebel der Handbremse, drücken Sie auf den
Entriegelungsknopf und drücken Sie den Hebel der Handbremse ganz nach unten.
Di
ese Kontrollleuchte leuchtet
während der Fahr t auf, wenn dieHandbremse noch angezogen ist
oder nicht richti
g gelöst wurde.

Fahrbetrieb
54
P. Parking (Parkstellung).
In dieser Position wird das Fahrzeug gestartet.
Um die Position Pzu verlassen, muss die
Fußbremse betätigt werden. R.Reverse (Rückwärtsgang).N. Neutral (Leerlaufstellung).D.
Drive (Vor wär tsgang).

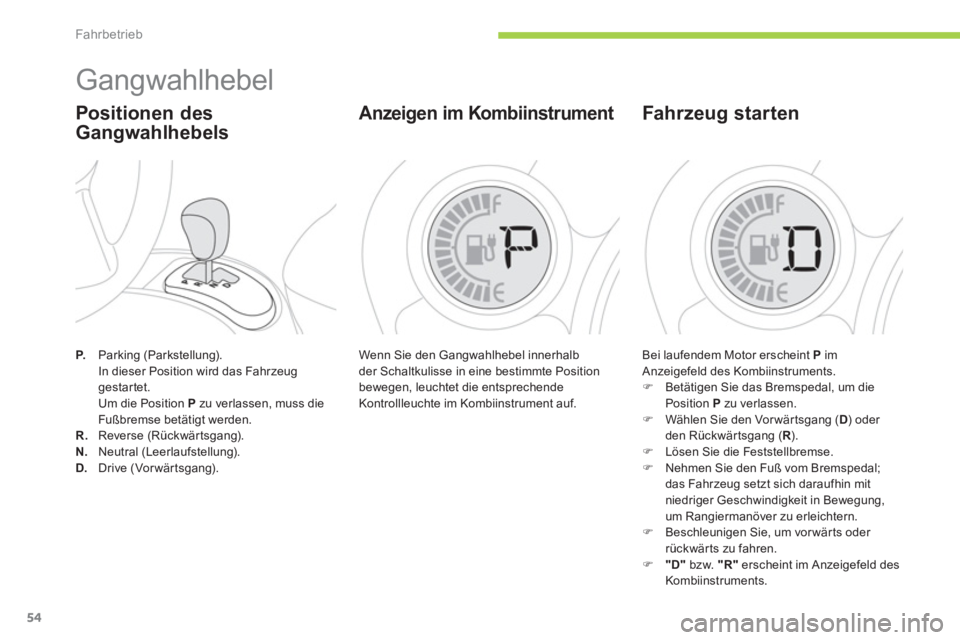

Gangwahlhebel
Positionen des
Gangwahlhebels

Wenn Sie den Gangwahlhebel innerhalb
der Schaltkulisse in eine bestimmte Position
bewegen, leuchtet die entsprechende
Kontrollleuchte im Kombiinstrument auf.


Anzeigen im Kombiinstrument

Bei laufendem Motor erscheint P
imAnzeigefeld des Kombiinstruments. )Betätigen Sie das Bremspedal, um die
Position Pzu verlassen.)Wählen Sie den Vor wär tsgang (D ) oder
den Rückwärtsgang (R).R)Lösen Sie die Feststellbremse. )Nehmen Sie den Fuß vom Bremspedal;
das Fahrzeug setzt sich daraufhin mitniedriger Geschwindigkeit in Bewegung,
um Rangiermanöver zu erleichtern. )Beschleunigen Sie, um vor wärts oder rückwärts zu fahren. )"D"
bzw. "R"
erscheint im Anzeigefeld desKombiinstruments.



Fahr zeug starten
