2011 CITROEN C-ZERO Betriebsanleitungen (in German)

7
i
!
Sicherheit
71

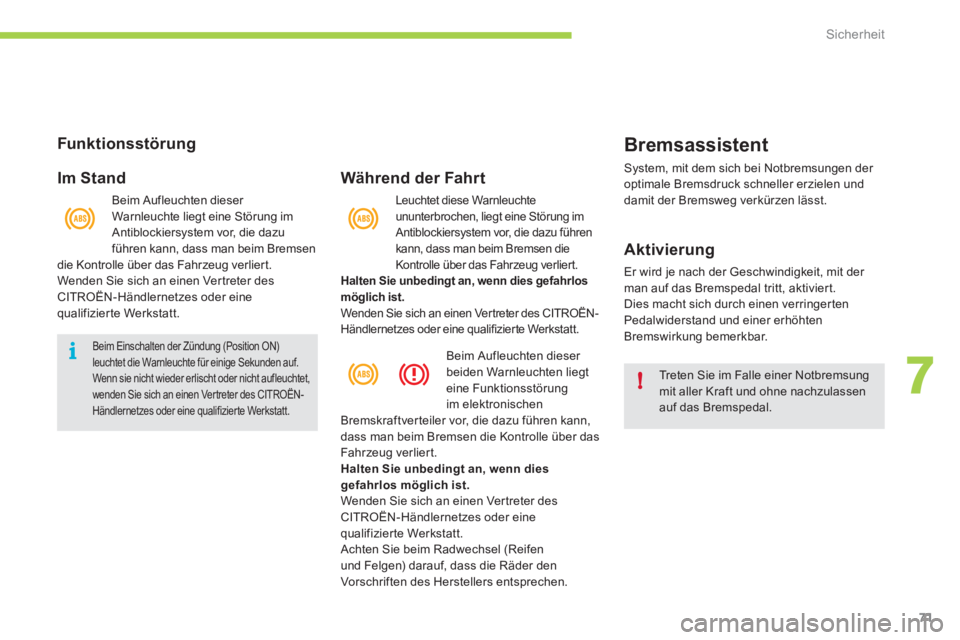

Funk tionsstörung


Im Stand

Beim Einschalten der Zündung (Position ON)leuchtet die Warnleuchte für einige Sekunden auf. Wenn sie nicht wieder erlischt oder nicht aufleuchtet,wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizier te Werkstatt.

Leuchtet diese Warnleuchteununterbrochen, liegt eine Störung imAntiblockiersystem vor, die dazu führenkann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verlier t.Halten Sie unbedingt an, wenn dies gefahrlos möglich ist.Wenden Sie sich an einen Ver treter des CITROËN-Händlernetzes oder eine qualifizier te Werkstatt.
Während der Fahrt
Beim Aufleuchten dieser
beiden Warnleuchten liegteine Funktionsstörung
im elektronischen
Bremskraftverteiler vor, die dazu führen kann, dass man beim Bremsen die Kontrolle über das Fahrzeug verliert.
Halten Sie unbedingt an, wenn dies gefahrlos möglich ist.Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder eine
qualifizierte Werkstatt.
Achten Sie beim Radwechsel (Reifen und Felgen) darauf, dass die Räder den
Vor schr iften des Herstellers entsprechen. B
eim Aufleuchten dieser Warnleuchte liegt eine Störung im Antiblockiersystem vor, die dazu führen kann, dass man beim Bremsen
die Kontrolle über das Fahrzeug verlier t.
Wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder eine qualifizierte Werkstatt.
Bremsassistent
System, mit dem sich bei Notbremsungen der optimale Bremsdruck schneller erzielen und
damit der Bremsweg verkürzen lässt.
Aktivierung

Er wird je nach der Geschwindigkeit, mit der
man auf das Bremspedal tritt, aktiviert.
Dies macht sich durch einen verringerten
Pedalwiderstand und einer erhöhten
Bremswirkung bemerkbar.
Tr e t e n Sie im Falle einer Notbremsungmit aller Kraft und ohne nachzulassen auf das Bremspedal.

!
Sicherheit
72

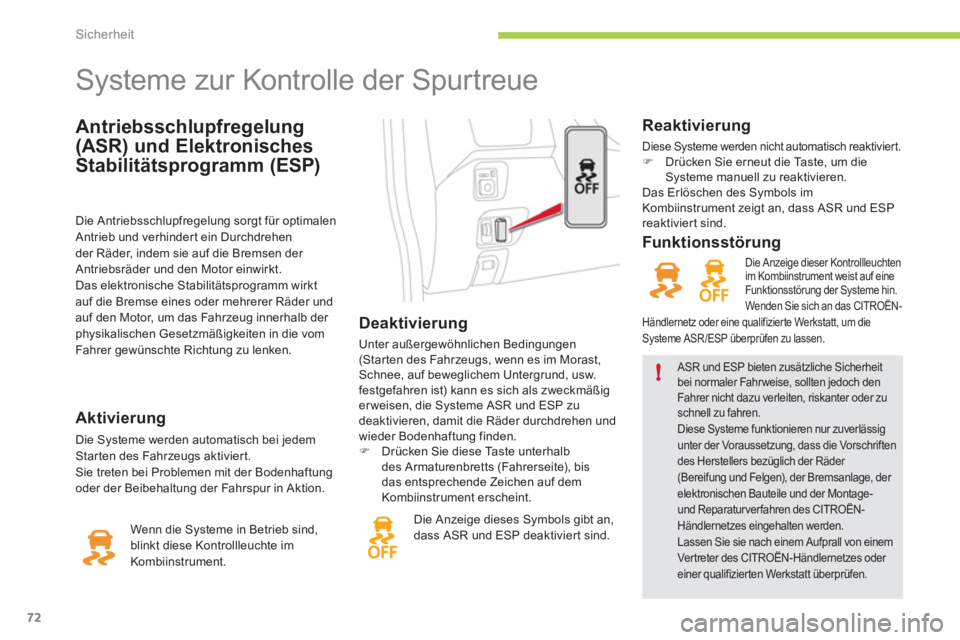

Antriebsschlupfregelung
(ASR) und Elektronisches
Stabilitätspro
gramm (ESP)














Systeme zur Kontrolle der Spurtreue



Deaktivierung

Unter außergewöhnlichen Bedingungen (Starten des Fahrzeugs, wenn es im Morast,Schnee, auf beweglichem Untergrund, usw.
festgefahren ist) kann es sich als zweckmäßig er weisen, die Systeme ASR und ESP zudeaktivieren, damit die Räder durchdrehen undwieder Bodenhaftung finden. ) Drücken Sie diese Taste unterhalb
des Armaturenbretts (Fahrerseite), bis
das entsprechende Zeichen auf dem
Kombiinstrument erscheint.
Aktivierung
Die Systeme werden automatisch bei jedemStarten des Fahrzeugs aktiviert.Sie treten bei Problemen mit der Bodenhaftungoder der Beibehaltung der Fahrspur in Aktion.
Die Anzei
ge dieses Symbols gibt an,
dass ASR und ESP deaktivier t sind.

Reaktivierung

Diese Systeme werden nicht automatisch reaktiviert. )Drücken Sie erneut die Taste, um die Systeme manuell zu reaktivieren.
Das Erlöschen des Symbols im
Kombiinstrument zeigt an, dass ASR und ESP
reaktiviert sind. Die Antriebsschlupfregelung sorgt für optimalen Antrieb und verhindert ein Durchdrehen
der Räder, indem sie auf die Bremsen der
Antriebsräder und den Motor einwirkt.
Das elektronische Stabilitätsprogramm wirkt auf die Bremse eines oder mehrerer Räder undauf den Motor, um das Fahrzeug innerhalb der physikalischen Gesetzmäßigkeiten in die vom Fahrer gewünschte Richtung zu lenken.
Wenn die
Systeme in Betrieb sind,
blinkt diese Kontrollleuchte im
Kombiinstrument.

ASR und ESP bieten zusätzliche Sicherheit bei normaler Fahr weise, sollten jedoch denFahrer nicht dazu verleiten, riskanter oder zu schnell zu fahren.
Diese Systeme funktionieren nur zuverlässig unter der Voraussetzung, dass die Vorschriften des Herstellers bezüglich der Räder (Bereifung und Felgen), der Bremsanlage, der elektronischen Bauteile und der Montage- und Reparaturver fahren des CITROËN-Händlernetzes eingehalten werden.
Lassen Sie sie nach einem Aufprall von einemVertreter des CITROËN-Händlernetzes oder einer qualifizierten Werkstatt überprüfen.


Funktionsstörung
Die Anzeige dieser Kontrollleuchten
im Kombiinstrument weist auf eineFunk tionsstörung der Systeme hin.
Wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizier te Werkstatt, um die Systeme ASR/ESP überprüfen zu lassen.

7
Sicherheit
73

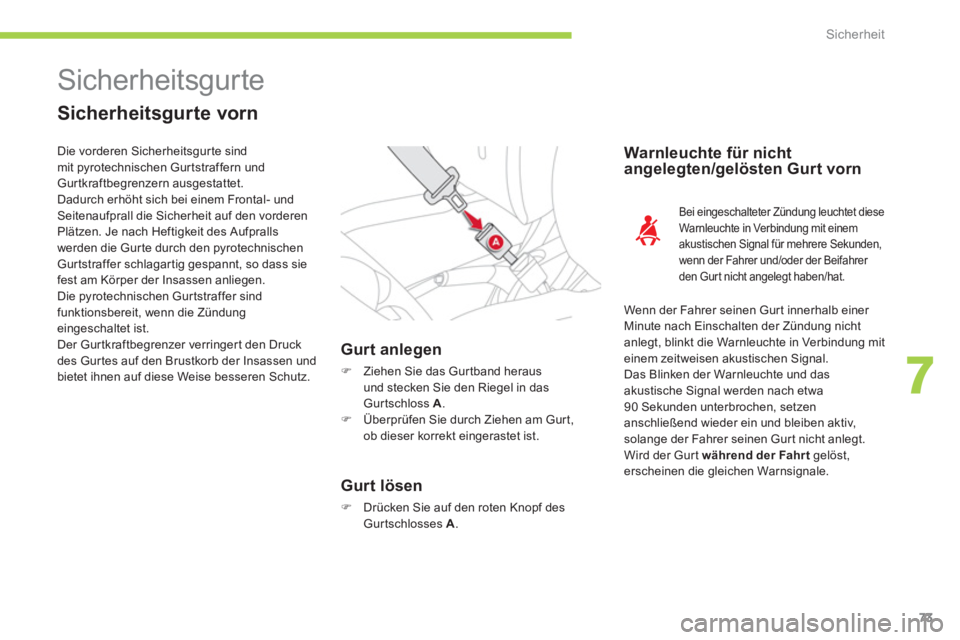

Sicherheitsgurte


Sicherheitsgurte vorn
Gurt anlegen
)
Ziehen Sie das Gur tband heraus und stecken Sie den Riegel in das Gurtschloss A.)
Überprüfen Sie durch Ziehen am Gur t,
ob dieser korrekt eingerastet ist.



Warnleuchte für nicht
angelegten/gelösten Gurt vorn

Wenn der Fahrer seinen Gurt innerhalb einer Minute nach Einschalten der Zündung nicht
anlegt, blinkt die Warnleuchte in Verbindung mit
einem zeitweisen akustischen Signal.
Das Blinken der Warnleuchte und das
akustische Signal werden nach etwa 90 Sekunden unterbrochen, setzen
anschließend wieder ein und bleiben aktiv, solange der Fahrer seinen Gur t nicht anlegt.
Wird der Gurt während der Fahrt gelöst,erscheinen die gleichen Warnsignale.
Die vorderen
Sicherheitsgurte sind
mit pyrotechnischen Gurtstraffern undGurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- undSeitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls
werden die Gurte durch den pyrotechnischenGurtstraffer schlagartig gespannt, so dass siefest am Körper der Insassen anliegen.
Die pyrotechnischen Gurtstraffer sind funktionsbereit, wenn die Zündung eingeschaltet ist.
Der Gur tkraftbegrenzer verringer t den Druck
des Gur tes auf den Brustkorb der Insassen und
bietet ihnen auf diese Weise besseren Schutz.
Gurt lösen
) Drücken Sie auf den roten Knopf des Gurtschlosses A
.

Bei eingeschalteter Zündung leuchtet diese
Warnleuchte in Verbindung mit einem akustischen Signal für mehrere Sekunden,wenn der Fahrer und/oder der Beifahrer
den Gur t nicht angelegt haben/hat.

Sicherheit
74

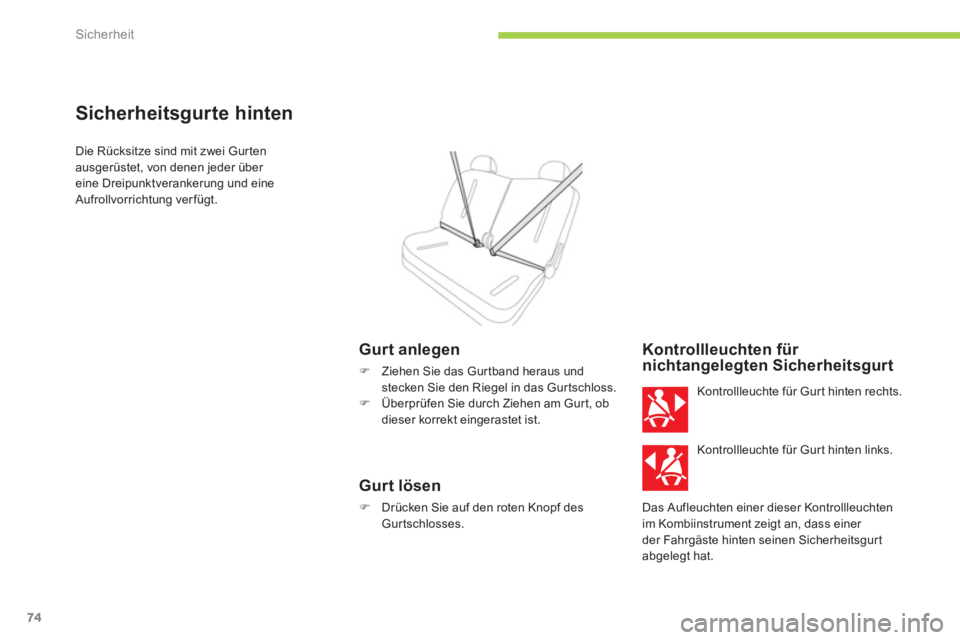

Sicherheitsgurte hinten
Die Rücksitze sind mit zwei Gurten
ausgerüstet, von denen jeder über eine Dreipunktverankerung und eine Aufrollvorrichtung ver fügt.

Gurt anlegen
)
Ziehen Sie das Gurtband heraus undstecken Sie den Riegel in das Gur tschloss.)
Überprüfen Sie durch Ziehen am Gur t, obdieser korrekt eingerastet ist.


Gurt lösen
)
Drücken Sie auf den roten Knopf desGurtschlosses.


Kontrollleuchten für
nichtangelegten Sicherheitsgurt
Kontrollleuchte für Gurt hinten rechts.
Kontrollleuchte für
Gurt hinten links.
D
as Aufleuchten einer dieser Kontrollleuchten im Kombiinstrument zeigt an, dass einer
der Fahrgäste hinten seinen Sicherheitsgurt
abgelegt hat.

7
i
Sicherheit
75

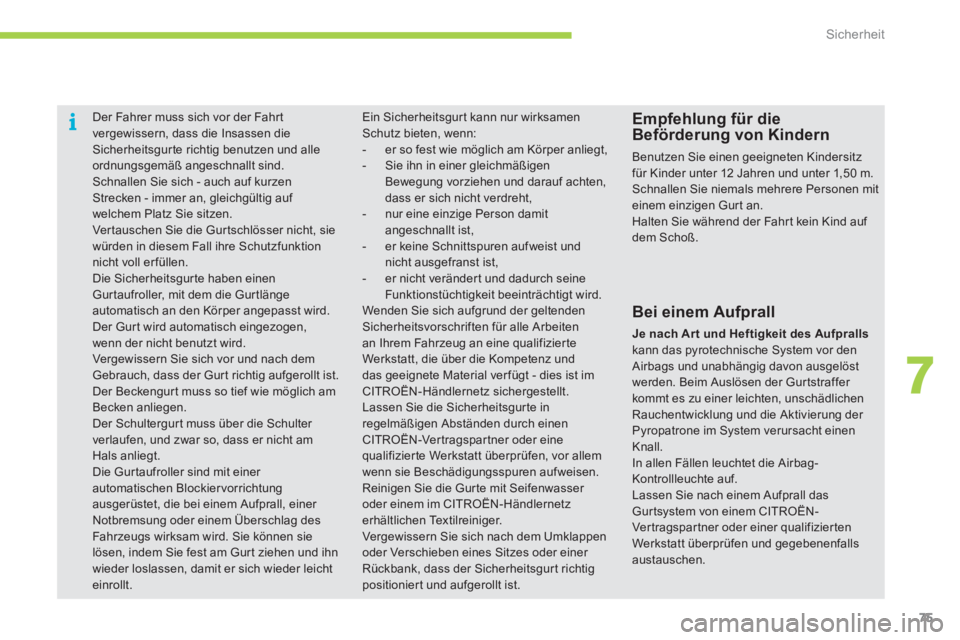

Der Fahrer muss sich vor der Fahrtvergewissern, dass die Insassen dieSicherheitsgurte richtig benutzen und alle
ordnungsgemäß angeschnallt sind. Schnallen Sie sich - auch auf kurzen Strecken - immer an, gleichgültig auf welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, siewürden in diesem Fall ihre Schutzfunktion nicht voll erfüllen.
Die Sicherheitsgur te haben einenGurtaufroller, mit dem die Gurtlänge automatisch an den Körper angepasst wird.Der Gur t wird automatisch eingezogen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengurt muss so tief wie möglich amBecken anliegen.
Der Schultergurt muss über die Schulter verlaufen, und zwar so, dass er nicht am Hals anliegt.
Die Gurtaufroller sind mit einer automatischen Blockiervorrichtung ausgerüstet, die bei einem Aufprall, einer Notbremsung oder einem Überschlag des
Fahrzeugs wirksam wird. Sie können sielösen, indem Sie fest am Gur t ziehen und ihn wieder loslassen, damit er sich wieder leichteinrollt.
Empfehlung für dieBeförderung von Kindern
Benutzen Sie einen geeigneten Kindersitz für Kinder unter 12 Jahren und unter 1,50 m. Schnallen Sie niemals mehrere Personen miteinem einzigen Gur t an. Halten Sie während der Fahr t kein Kind auf dem Schoß.

Ein Sicherheitsgur t kann nur wirksamen Schutz bieten, wenn:


- er so fest wie möglich am Körper anliegt,


- Sie ihn in einer gleichmäßigen Bewegung vorziehen und darauf achten, dass er sich nicht verdreht,

- nur eine einzige Person damit angeschnallt ist,

- er keine Schnittspuren aufweist undnicht ausgefranst ist,

- er nicht verändert und dadurch seineFunktionstüchtigkeit beeinträchtigt wird.
Wenden Sie sich aufgrund der geltenden Sicherheitsvorschriften für alle Arbeitenan Ihrem Fahrzeug an eine qualifizierte Werkstatt, die über die Kompetenz und das geeignete Material ver fügt - dies ist im CITROËN-Händlernetz sichergestellt.
Lassen Sie die Sicherheitsgurte in regelmäßigen Abständen durch einenCITROËN-Vertragspartner oder eine qualifizier te Werkstatt überprüfen, vor allemwenn sie Beschädigungsspuren aufweisen.
Reinigen Sie die Gur te mit Seifenwasser oder einem im CITROËN-Händlernetz erhältlichen Textilreiniger.

Vergewissern Sie sich nach dem Umklappen oder Verschieben eines Sitzes oder einer Rückbank, dass der Sicherheitsgurt richtigpositionier t und aufgerollt ist.
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufprallskann das pyrotechnische System vor denAirbags und unabhängig davon ausgelöstwerden. Beim Auslösen der Gurtstraffer kommt es zu einer leichten, unschädlichenRauchentwicklung und die Aktivierung der Pyropatrone im System verursacht einen Knall. In allen Fällen leuchtet die Airbag-Kontrollleuchte auf.Lassen Sie nach einem Aufprall dasGurtsystem von einem CITROËN-Ver tragspar tner oder einer qualifizierten Werkstatt überprüfen und gegebenenfallsaustauschen.

i
!
Sicherheit
76

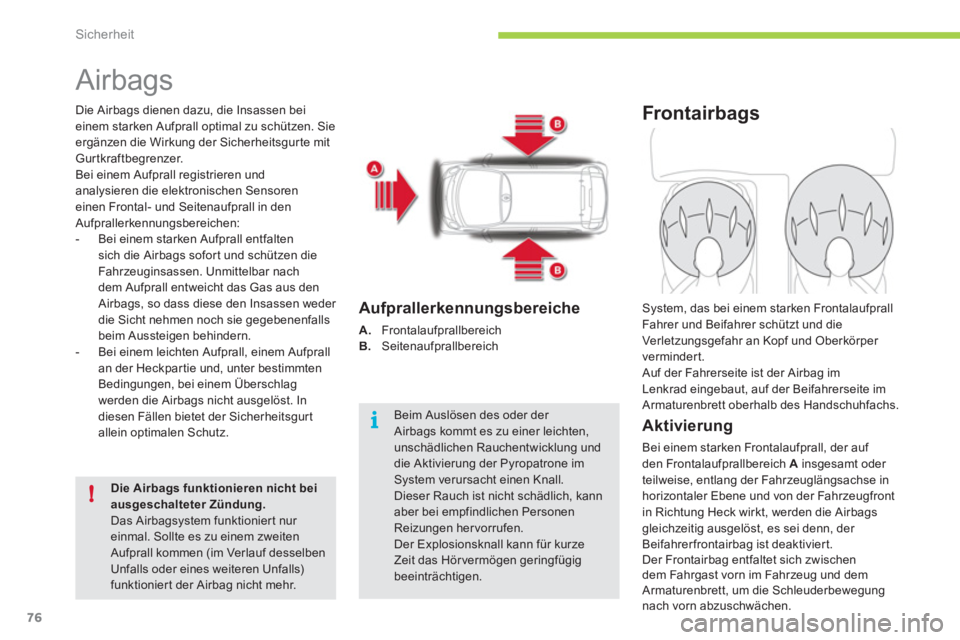

Airbags
Die Airbags dienen dazu, die Insassen beieinem starken Aufprall optimal zu schützen. Sieergänzen die Wirkung der Sicherheitsgurte mit
Gurtkraftbegrenzer.
Bei einem Aufprall registrieren und analysieren die elektronischen Sensoren einen Frontal- und Seitenaufprall in den Aufprallerkennungsbereichen:
- Bei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen die
Fahr zeuginsassen. Unmittelbar nach
dem Aufprall entweicht das Gas aus den
Airba
gs, so dass diese den Insassen weder
die Sicht nehmen noch sie gegebenenfallsbeim Aussteigen behindern.
- Bei einem leichten Aufprall, einem Aufprallan der Heckpartie und, unter bestimmten
Bedingungen, bei einem Überschlag
werden die Airbags nicht ausgelöst. In
diesen Fällen bietet der Sicherheitsgurt
allein optimalen Schutz.

Die Airbags funktionieren nicht beiausgeschalteter Zündung
.
Das Airbagsystem funktionier t nur
einmal. Sollte es zu einem zweiten Aufprall kommen (im Verlauf desselbenUnfalls oder eines weiteren Unfalls)funktionier t der Airbag nicht mehr.
Beim Auslösen des oder der Airbags kommt es zu einer leichten, unschädlichen Rauchentwicklung und die Aktivierung der Pyropatrone imSystem verursacht einen Knall. Dieser Rauch ist nicht schädlich, kannaber bei empfindlichen PersonenReizungen hervorrufen.
Der Explosionsknall kann für kurzeZeit das Hör vermögen geringfügig beeinträchtigen.



Aufprallerkennungsbereiche
A.
Frontalaufprallbereich B.
Seitenaufprallbereich
Frontair bags


Aktivierung

Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich Ainsgesamt oder
teilweise, entlang der Fahrzeuglängsachse inhorizontaler Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die Airbagsgleichzeitig ausgelöst, es sei denn, der
Beifahrerfrontairbag ist deaktiviert.
Der Frontairbag entfaltet sich zwischendem Fahrgast vorn im Fahrzeug und demArmaturenbrett, um die Schleuderbewegung nach vorn abzuschwächen. S
ystem, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und dieVerletzungsgefahr an Kopf und Oberkörper
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite imArmaturenbrett oberhalb des Handschuhfachs.

7
!
Sicherheit
77

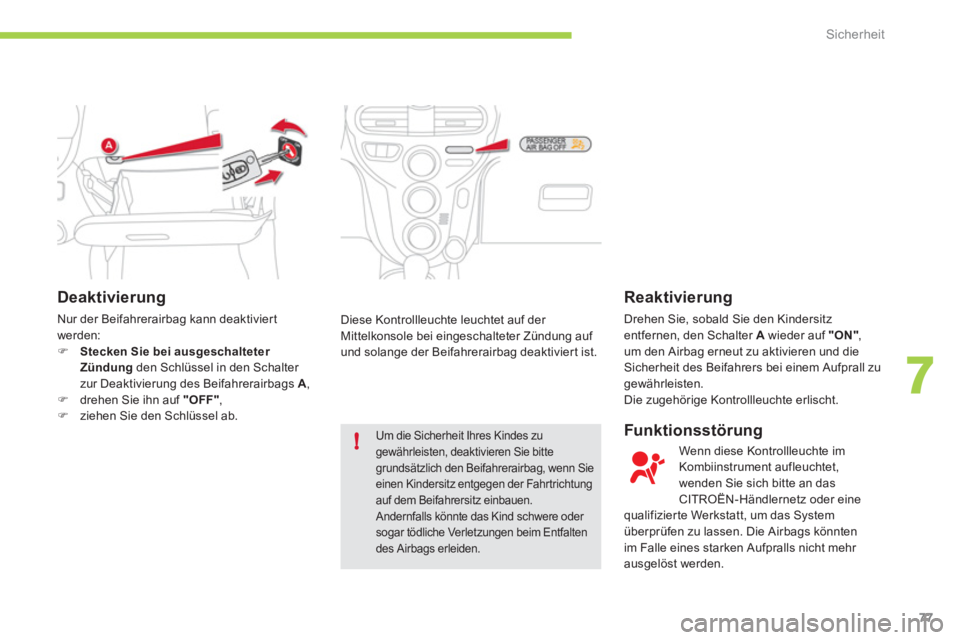

Deaktivierung

Nur der Beifahrerairbag kann deaktivier t
werden:)Stecken Sie bei ausgeschalteter
Zündungden Schlüssel in den Schalter
zur Deaktivierung des Beifahrerairbags A,)drehen Sie ihn auf "OFF",)ziehen Sie den Schlüssel ab.Di
ese Kontrollleuchte leuchtet auf der Mittelkonsole bei eingeschalteter Zündung auf und solange der Beifahrerairbag deaktiviert ist.
Um die Sicherheit Ihres Kindes zu gewährleisten, deaktivieren Sie bittegrundsätzlich den Beifahrerairbag, wenn Sie einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz einbauen. Andernfalls könnte das Kind schwere oder sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.

Reaktivierung

Drehen Sie, sobald Sie den Kindersitzentfernen, den Schalter A
wieder auf "ON",
um den Airbag erneut zu aktivieren und dieSicherheit des Beifahrers bei einem Aufprall zu gewährleisten.
Die zugehörige Kontrollleuchte erlischt.


Funk tionsstörung
Wenn diese Kontrollleuchte im
Kombiinstrument aufleuchtet,wenden Sie sich bitte an das CITROËN-Händlernetz oder einequalifizier te Werkstatt, um das System
überprüfen zu lassen. Die Airbags könnten
im Falle eines starken Aufpralls nicht mehr
ausgelöst werden.

!
Sicherheit
78

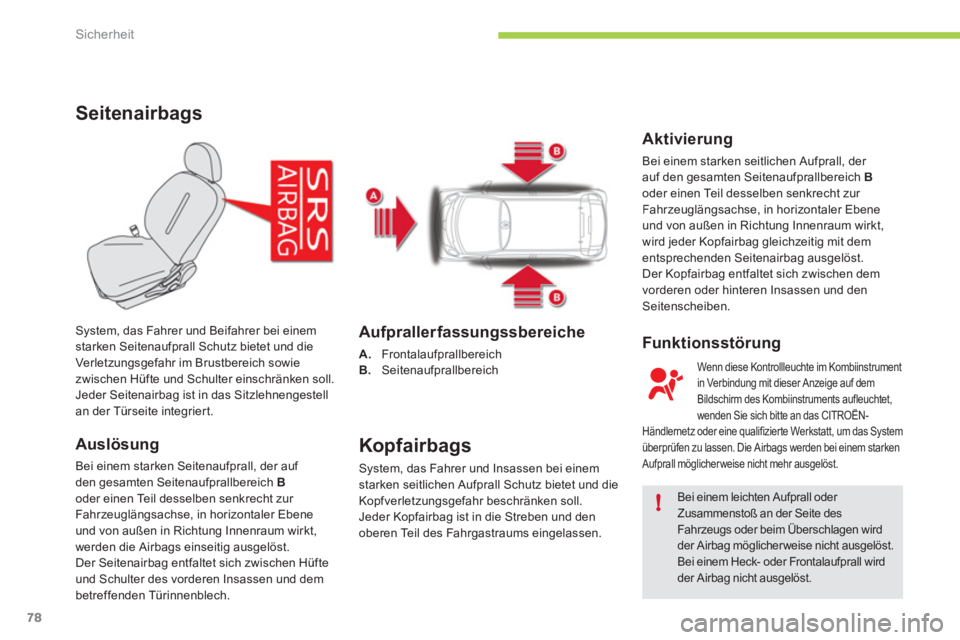

Seitenairbags
Auslösung
Bei einem starken Seitenaufprall, der auf
den gesamten Seitenaufprallbereich Boder einen Teil desselben senkrecht zur
Fahr zeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
werden die Airbags einseitig ausgelöst.
Der Seitenairbag entfaltet sich zwischen Hüfte
und Schulter des vorderen Insassen und dembetreffenden Türinnenblech.
System, das Fahrer und Beifahrer bei einemstarken Seitenaufprall Schutz bietet und die
Ver let zungsgefahr im Brustbereich sowie
zwischen Hüfte und Schulter einschränken soll.
Jeder Seitenairbag ist in das Sitzlehnengestell an der Türseite integriert.

Aufpraller fassungssbereiche
A.
Frontalaufprallbereich
B. Seitenaufprallbereich
Kopfairbags
System, das Fahrer und Insassen bei einem
starken seitlichen Aufprall Schutz bietet und die
Kopfverletzungsgefahr beschränken soll.
Jeder Kopfairbag ist in die Streben und den
oberen Teil des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder Zusammenstoß an der Seite des Fahr zeugs oder beim Überschlagen wirdder Airbag möglicherweise nicht ausgelöst.
Bei einem Heck- oder Frontalaufprall wird der Airbag nicht ausgelöst.


Aktivierung

Bei einem starken seitlichen Aufprall, der
auf den gesamten Seitenaufprallbereich Boder einen Teil desselben senkrecht zur Fahrzeuglängsachse, in horizontaler Ebene
und von außen in Richtung Innenraum wirkt,
wird jeder Kopfairbag gleichzeitig mit dem entsprechenden Seitenairbag ausgelöst.
Der Kopfairbag entfaltet sich zwischen dem
vorderen oder hinteren Insassen und den Seitenscheiben.
Wenn diese Kontrollleuchte im Kombiinstrument in Verbindung mit dieser Anzeige auf dem Bildschirm des Kombiinstruments aufleuchtet,
wenden Sie sich bitte an das CITROËN-Händlernetz oder eine qualifizier te Werkstatt, um das System überprüfen zu lassen. Die Airbags werden bei einem starkenAufprall möglicherweise nicht mehr ausgelöst.



Funk tionsstörung
