2011 CITROEN C-ZERO Betriebsanleitungen (in German)

8
Praktische Tipps
95

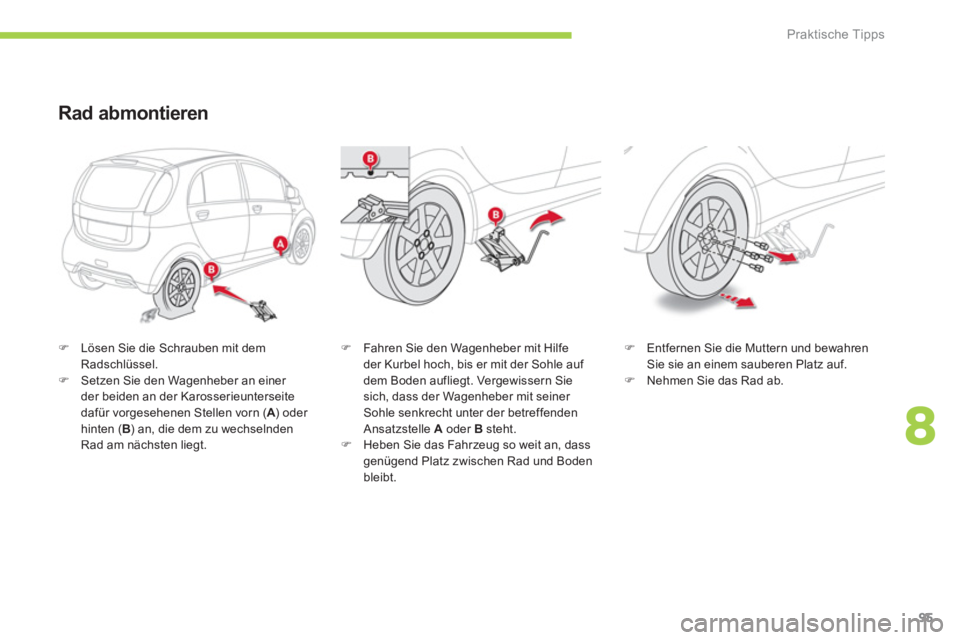

)Lösen Sie die Schrauben mit dem Radschlüssel.)Setzen Sie den Wagenheber an einer der beiden an der Karosserieunterseitedafür vorgesehenen Stellen vorn (A ) oder Ahinten ( B) an, die dem zu wechselndenRad am nächsten liegt.
Rad abmontieren
)Fahren Sie den Wagenheber mit Hilfe
der Kurbel hoch, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Siesich, dass der Wagenheber mit seiner Sohle senkrecht unter der betreffenden
Ansatzstelle Aoder B steht.)
Heben Sie das Fahrzeug so weit an, dassgenügend Platz zwischen Rad und Boden bleibt.
)
Entfernen Sie die Muttern und bewahren Sie sie an einem sauberen Platz auf.)
Nehmen Sie das Rad ab.

i
Praktische Tipps
96

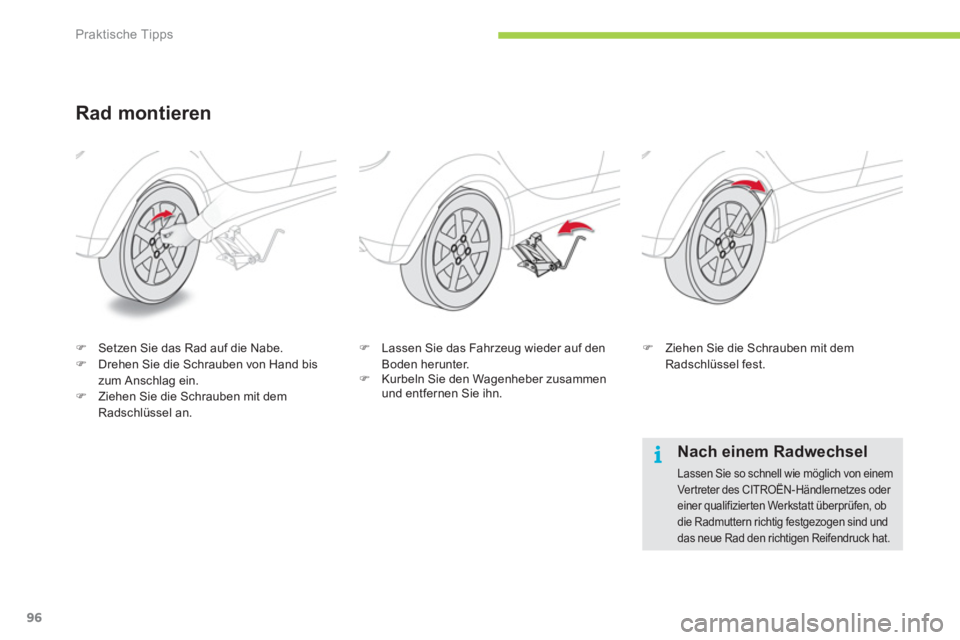

Rad montieren
)Setzen Sie das Rad auf die Nabe.)Drehen Sie die Schrauben von Hand bis zum Anschlag ein. )Ziehen Sie die Schrauben mit dem
Radschlüssel an.
) Lassen Sie das Fahrzeug wieder auf den
Boden herunter.) Kurbeln Sie den Wagenheber zusammenund entfernen Sie ihn.
)Ziehen Sie die Schrauben mit dem Radschlüssel fest.

Nach einem Radwechsel

Lassen Sie so schnell wie möglich von einem Vertreter des CITROËN-Händlernetzes oder einer qualifizier ten Werkstatt überprüfen, obdie Radmuttern richtig festgezogen sind unddas neue Rad den richtigen Reifendruck hat.

8
!
Praktische Tipps
97

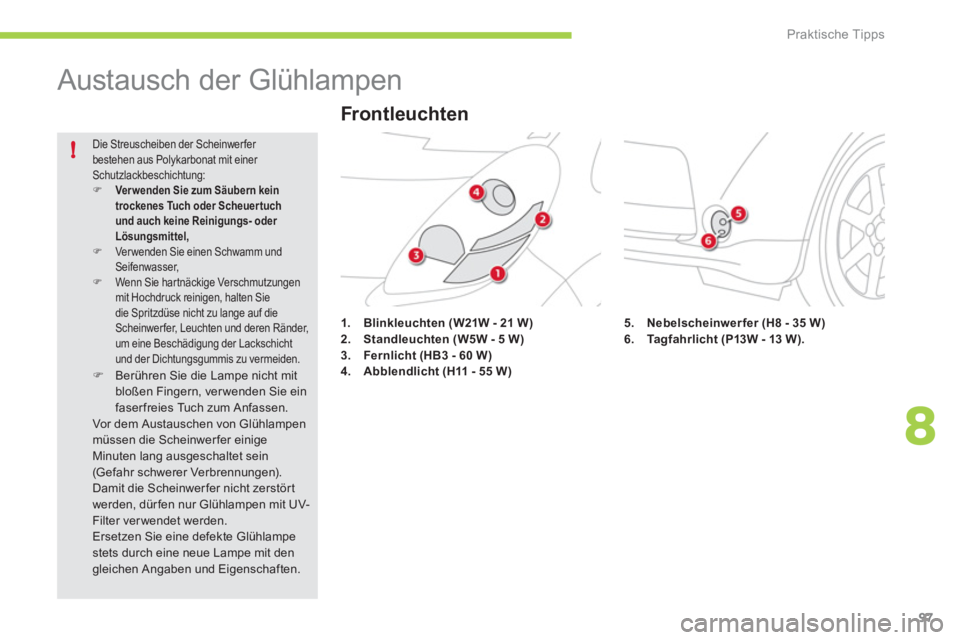

Austausch der Glühlampen
1.Blinkleuchten(W21W - 21 W)2.Standleuchten (W5W - 5 W)3.Fernlicht (HB3 - 60 W)4.Abblendlicht (H11 - 55 W)
Die Streuscheiben der Scheinwerfer bestehen aus Polykarbonat mit einer Schutzlackbeschichtung: )Verwenden Sie zum Säubern kein trockenes Tuch oder Scheuertuch und auch keine Reinigungs- oder Lösungsmittel,)Ver wenden Sie einen Schwamm undSeifenwasser, )Wenn Sie har tnäckige Verschmutzungenmit Hochdruck reinigen, halten Sie die Spritzdüse nicht zu lange auf die Scheinwerfer, Leuchten und deren Ränder,um eine Beschädigung der Lackschichtund der Dichtungsgummis zu vermeiden.
)
Berühren Sie die Lampe nicht mitbloßen Fingern, verwenden Sie einfaserfreies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einigeMinuten lang ausgeschaltet sein (Gefahr schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört werden, dürfen nur Glühlampen mit UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets durch eine neue Lampe mit dengleichen Angaben und Eigenschaften.
Frontleuchten
5. Nebelscheinwerfer (H8 - 35 W)6.Tagfahrlicht (P13W - 13 W).

Praktische Tipps
98

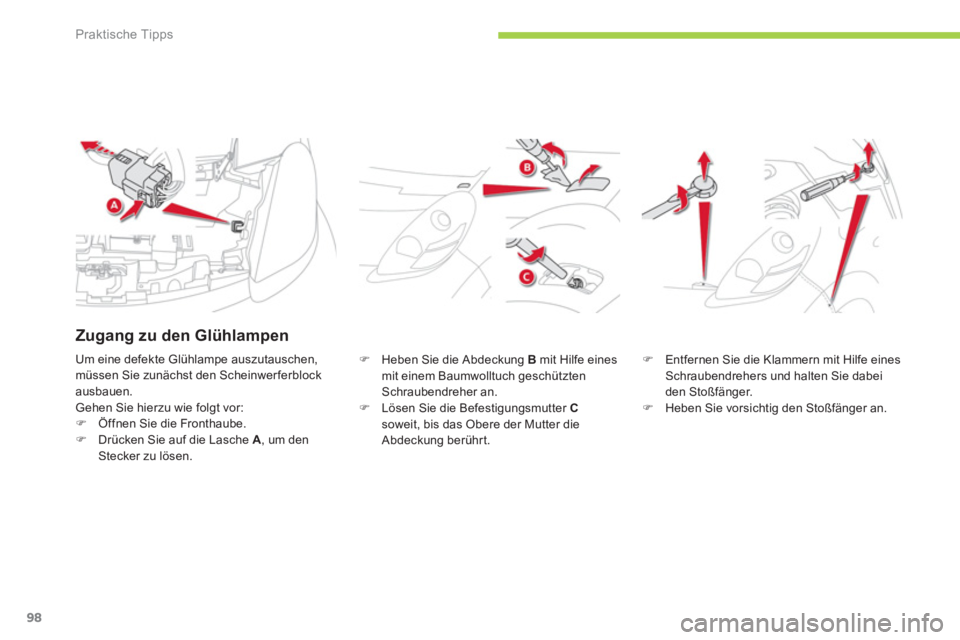

)Heben Sie die Abdeckung B
mit Hilfe eines
mit einem Baumwolltuch geschütztenSchraubendreher an.) Lösen Sie die Befestigungsmutter Csoweit, bis das Obere der Mutter die
Abdeckung berührt.
)Entfernen Sie die Klammern mit Hilfe eines Schraubendrehers und halten Sie dabei
den Stoßfänger. )Heben Sie vorsichtig den Stoßfänger an. Um eine defekte Glühlampe auszutauschen,
müssen Sie zunächst den Scheinwerferblockausbauen. Gehen Sie hierzu wie folgt vor:)Öffnen Sie die Fronthaube.
)Drücken Sie auf die Lasche A
, um denStecker zu lösen.
Zugang zu den Glühlampen

8
Praktische Tipps
99

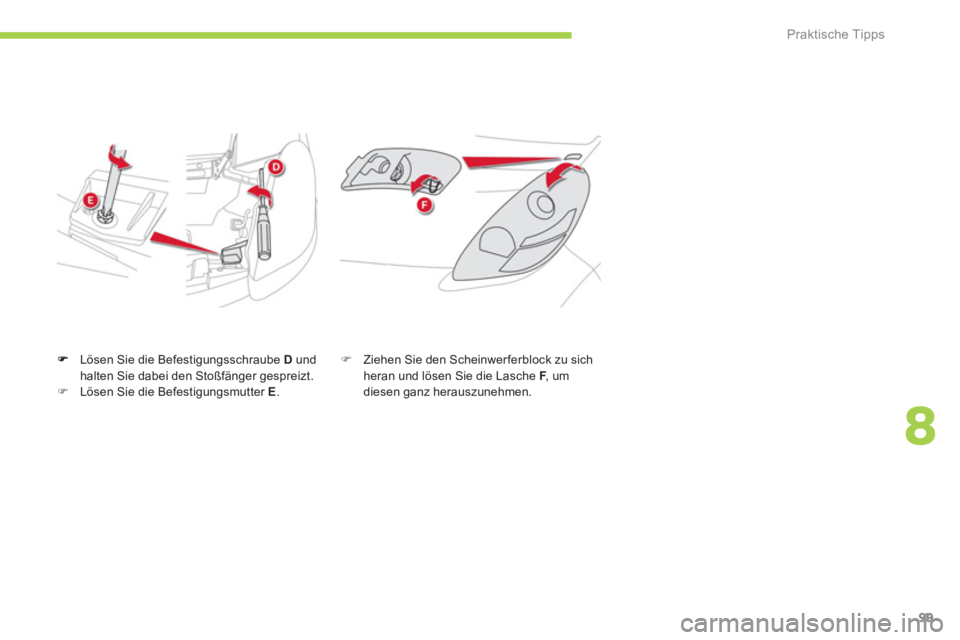

Lösen Sie die Befestigungsschraube Dundhalten Sie dabei den Stoßfänger gespreizt. )Lösen Sie die Befestigungsmutter E.
) Ziehen Sie den Scheinwerferblock zu sich
heran und lösen Sie die Lasche F , um Fdiesen ganz herauszunehmen.

i
Praktische Tipps
100

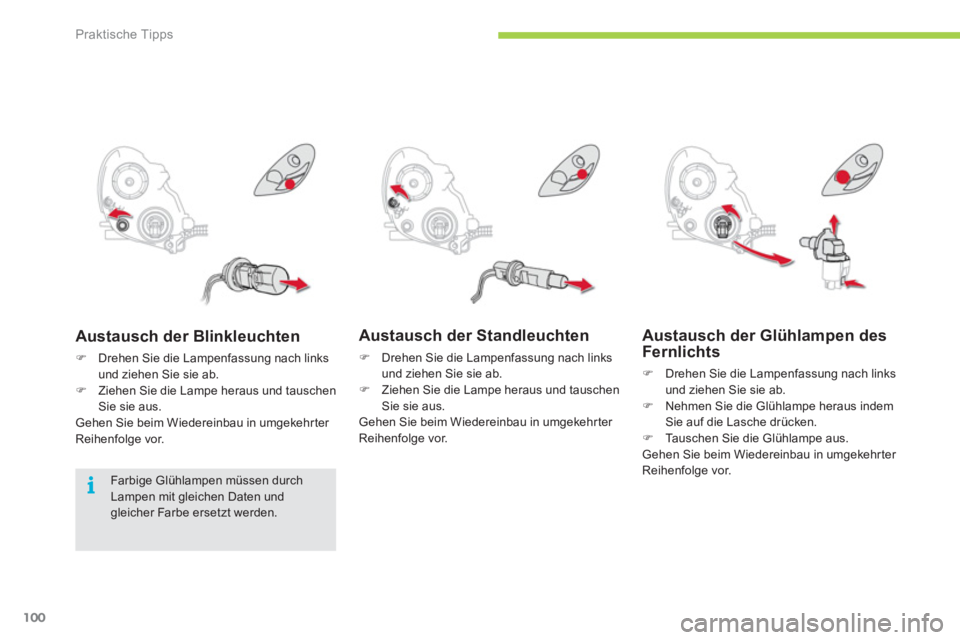

Austausch der Standleuchten
)
Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab. )
Ziehen Sie die Lampe heraus und tauschenSie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.


Austausch der Glühlampen des Fernlichts
)Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.)Nehmen Sie die Glühlampe heraus indemSie auf die Lasche drücken. )Ta u s c h e n Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Austausch der Blinkleuchten
)Drehen Sie die Lampenfassung nach linksund ziehen Sie sie ab.)Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Farbige Glühlampen müssen durch Lampen mit gleichen Daten undgleicher Farbe ersetzt werden.

8
Praktische Tipps
101

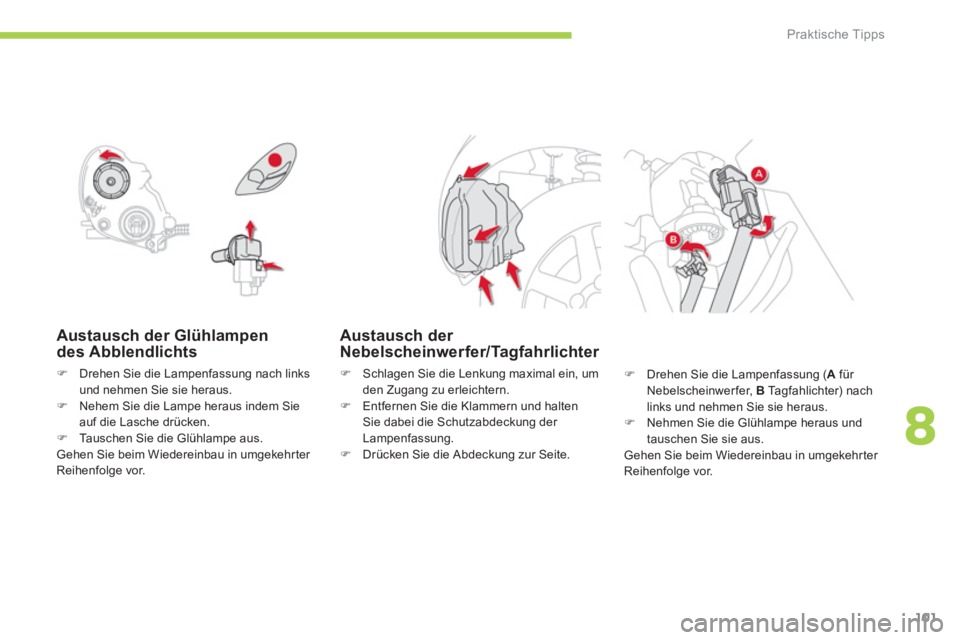

Austausch der Glühlampendes Abblendlichts
)Drehen Sie die Lampenfassung nach links und nehmen Sie sie heraus. )Nehem Sie die Lampe heraus indem Sieauf die Lasche drücken.)Ta u s c h e n Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Austausch der
Nebelscheinwerfer/Tagfahrlichter
) Schlagen Sie die Lenkung maximal ein, um den Zugang zu erleichtern.)
Entfernen Sie die Klammern und haltenSie dabei die Schutzabdeckung der
Lampenfassung.) Drücken Sie die Abdeckung zur Seite.
)
Drehen Sie die Lampenfassung ( Afür
Nebelscheinwerfer, BTagfahlichter) nach
links und nehmen Sie sie heraus.
) Nehmen Sie die Glühlampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

i
i
Praktische Tipps
102

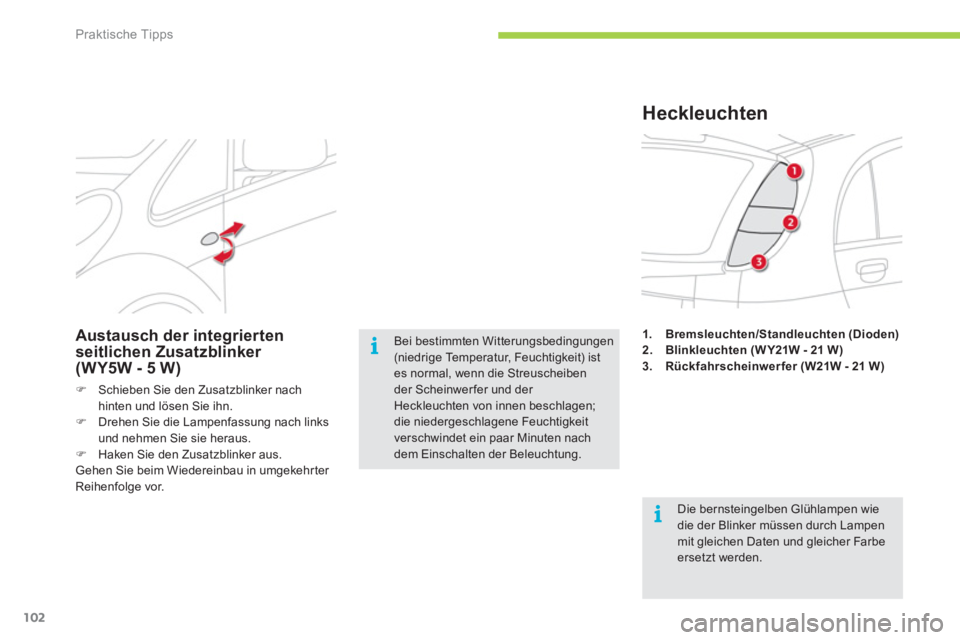

1.Bremsleuchten/Standleuchten (Dioden)2. Blinkleuchten (W Y21W - 21 W)3.Rückfahrscheinwerfer (W21W - 21 W)
Heckleuchten
Die bernsteingelben Glühlampen wiedie der Blinker müssen durch Lampenmit gleichen Daten und gleicher Farbeersetzt werden.
Bei bestimmten Witterungsbedingungen(niedrige Temperatur, Feuchtigkeit) ist es normal, wenn die Streuscheiben der Scheinwerfer und der Heckleuchten von innen beschlagen; die niedergeschlagene Feuchtigkeit verschwindet ein paar Minuten nach dem Einschalten der Beleuchtung.
Austausch der integrierten
seitlichen Zusatzblinker(WY5W - 5 W)
)Schieben Sie den Zusatzblinker nachhinten und lösen Sie ihn. )Drehen Sie die Lampenfassung nach linksund nehmen Sie sie heraus. )Haken Sie den Zusatzblinker aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
