2011 CITROEN BERLINGO FIRST display

INHOUDSOPGAVE
2-
46 - 53  TOEGANG TOT DE AUTO, STARTEN
Sleutels 46
Alarmsysteem 48
Voorportieren en
schuifdeuren 49
Achterdeuren 51
Motorkap openen 53
Brandstof tanken 53
54 - 57  ZICHT
Verlichting 54
Ruitenwisserschakelaar 55
Elektrisch bedienbare ruiten 56
Zijruiten achter 56
Buitenspiegels 57
Binnenspiegel 57
4 - 16  IN EEN OOGOPSLAG
17 - 25
CONTROLE TIJDENS HET RIJDEN, DISPLAYS
Instrumentenpaneel 18
Verklikkerlampjes 19
Temperatuurmeter 21
Display op het
instrumentenpaneel 22
Nulstelling dagteller 24
Dimmer dashboardverlichting 24
Klokje 24
Display A 25
26 - 31  COMFORT
Ventilatie 26
Verwarming 28
Airconditioning 30
32 - 45  STOELEN
Voorstoelen 32
Multifunctionele
passagiersstoel 34
Achterbank (5 zitplaatsen) 35
Achterbanken (7 zitplaatsen) 36
Kinderzitjes 38
Bevestigen van kinderzitjes
met de veiligheidsgordel 40
Isofi x-bevestigingen 41
Isofi x kinderzitje 42
Veiligheidsgordels 44

5 IN EEN OOGOPSLAG
-
COCKPIT


12.
Voorruitontwaseming.

13.
Luidspreker (tweeter).

14.
Zijruitontwaseming.

15.
Verstelbaar zijventilatierooster
verwarming/ventilatie.

16.
Uitschakeling passagiersairbag.

17.
Bovenste dashboardkastje of
airbag passagierszijde.

18.
Onderste dashboardkastje.

19.
Autoradio.

20.
Bediening verwarming/
airconditioning.

21.
Opbergvak.

22.
Uitneembare asbak.

23.
Versnellingshendel.

24.
Aansteker.

25.
Handrem.
26.
Schakelaar stoelverwarming.

27.
Stuur-/contactslot.

28.
Stuurwielverstelling

29.
Hendel motorkapontgrendeling.

30.
Zekeringkast.

31.
Hoogteverstelling koplampen.

32.
Schakelaar elektrisch
bedienbare buitenspiegel
passagierszijde.

1.
Schakelaar snelheidsbegrenzer/
snelheidsregelaar.

2.
Schakelaar verlichting en
richtingaanwijzers.

3.
Airbag bestuurder.
Claxon.

4.
Instrumentenpaneel.

5.
Stuurkolomschakelaar autoradio.

6.
Schakelaar ruitenwissers/-
sproeiers.

7.
Middelste verstelbare rooster
verwarming/ventilatie.

8.
Schakelaar alarmknipperlichten.

9.
Multifunctioneel display of klokje.

10.
Schakelaar centrale
vergrendeling.

11 .
Schakelaars:


- Elektrisch bedienbare ruiten.

- Achterruitverwarming.

- Airconditioning.

11-
SNELHEIDSBEGRENZER * SNELHEIDSREGELAAR *




67



65 De functies snelheidsbegren-
zer en snelheidsregelaar
kunnen, indien ze in de auto
aanwezig zijn, niet gelijktijdig
worden ingeschakeld. Op het instrumentenpaneel worden
de geselecteerde stand en de inge-
stelde snelheid van de snelheidsbe-
grenzer weergegeven. De minimale
snelheid die kan worden ingesteld,
bedraagt 30 km/h.
De snelheidsbegrenzer zorgt ervoor
dat de door de bestuurder ingestelde
snelheid niet wordt overschreden,
ongeacht de bediening van het rem-
pedaal of het koppelingspedaal. Aan
de andere kant heeft het intrappen
van het gaspedaal tot aan het zware
punt geen effect.
Door het gaspedaal stevig in te trap-
pen tot voorbij het zware punt, kan
de ingestelde snelheid tijdelijk wor-
den overschreden.
Het instellen dient te worden uitge-
voerd met draaiende motor .
De snelheidsregelaar is voorzien van
een display op het instrumentenpa-
neel waarop de ingestelde snelheid
wordt weergegeven.
Met de snelheidsregelaar wordt de
door de bestuurder ingestelde snel-
heid constant aangehouden.
Voor het instellen of activeren dient
de wagensnelheid hoger te zijn dan
40 km/h, waarbij mimimaal de vierde
versnelling ingeschakeld moet zijn.

* Volgens uitvoering.

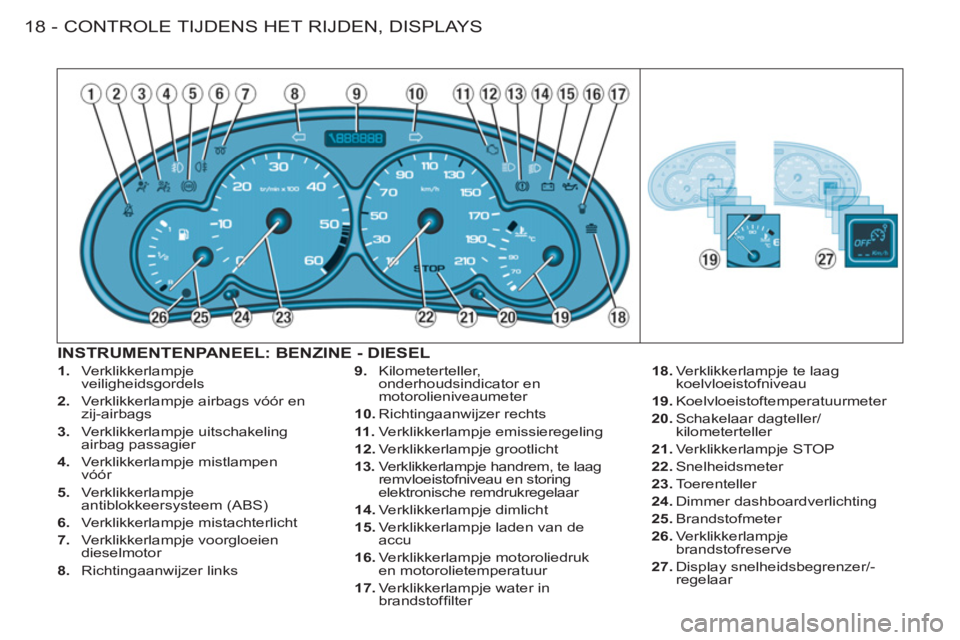

CONTROLE TIJDENS HET RIJDEN, DISPLAYS
18 -


1.
Verklikkerlampje
veiligheidsgordels

2.
Verklikkerlampje airbags vóór en
zij-airbags

3.
Verklikkerlampje uitschakeling
airbag passagier

4.
Verklikkerlampje mistlampen
vóór

5.
Verklikkerlampje
antiblokkeersysteem (ABS)

6.
Verklikkerlampje mistachterlicht

7.
Verklikkerlampje voorgloeien
dieselmotor

8.
Richtingaanwijzer links
9.
Kilometerteller,
onderhoudsindicator en
motorolieniveaumeter

10.
Richtingaanwijzer rechts

11 .
Verklikkerlampje emissieregeling

12.
Verklikkerlampje grootlicht

13.
Verklikkerlampje handrem, te laag
remvloeistofniveau en storing
elektronische remdrukregelaar

14.
Verklikkerlampje dimlicht

15.
Verklikkerlampje laden van de
accu

16.
Verklikkerlampje motoroliedruk
en motorolietemperatuur

17.
Verklikkerlampje water in
brandstoffi lter
18.
Verklikkerlampje te laag
koelvloeistofniveau

19.
Koelvloeistoftemperatuurmeter

20.
Schakelaar dagteller/
kilometerteller

21.
Verklikkerlampje STOP

22.
Snelheidsmeter

23.
Toerenteller

24.
Dimmer dashboardverlichting

25.
Brandstofmeter

26.
Verklikkerlampje
brandstofreserve

27.
Display snelheidsbegrenzer/-
regelaar

INSTRUMENTENPANEEL: BENZINE - DIESEL

19CONTROLE TIJDENS HET RIJDEN, DISPLAYS
-
CONTROLES TIJDENS HET
RIJDEN

Een verklikkerlampje dat constant
blijft branden of bij draaiende mo-
tor knippert, is een teken dat het
desbetreffende onderdeel of sy-
steem niet goed werkt. Sommige
verklikkerlampjes kunnen branden
in combinatie met een geluidssig-
naal en een melding op het display.
Negeer een dergelijke waarschu-
wing niet, maar raadpleeg zo snel
mogelijk het
CITROËN
-netwerk.

Stop onmiddellijk indien tijdens
het rijden het verklikkerlampje
STOP gaat branden, maar zorg er-
voor dat u uw auto op een zo vei-
lig mogelijke plaats tot stilstand
brengt.



Verklikkerlampje
STOP
Gekoppeld aan het verklikkerlampje:


- motoroliedruk en motorolietem-
peratuur,

- te laag koelvloeistofniveau,

- handrem,

- te laag remvloeistofniveau,

- storing elektronische remdrukre-
gelaar.
Gekoppeld aan de koelvloeistoftem-
peratuurmeter.

Stop als het lampje bij draaiende
motor knippert onmiddellijk.

Raadpleeg het CITROËN-netwerk.


Verklikkerlampje
motoroliedruk
en -temperatuur
Gekoppeld aan het verklikkerlampje
STOP.

Stop onmiddellijk
.
Wijst op hetzij:


- te lage oliedruk, waarbij op het
display de melding "Te lage mo-
toroliedruk"
verschijnt.

- te weinig olie in het smeersy-
steem. Vul indien nodig olie bij.

- een te hoge temperatuur van de
motorolie. Matig uw snelheid om
de motorolietemperatuur te laten
dalen.
Het verklikkerlampje brandt in combi-
natie met een geluidssignaal.
Raadpleeg het CITROËN-netwerk.


Verklikkerlampje
te laag
koelvloeistofniveau
motor
Gekoppeld aan het verklikkerlampje
STOP.
Gaat elke keer dat het contact wordt
aangezet gedurende enkele secon-
den branden.
Het lampje brandt in combinatie met
een geluidssignaal en de melding
"Vul vloeistof bij"
op het display.

Stop onmiddellijk.

Wacht tot de motor is afgekoeld alvo-
rens koelvloeistof bij te vullen.
Het koelcircuit staat onder druk.


Verklikkerlampje
handrem, te laag
remvloeistofniveau en
storing elektronische
remdrukregelaar (REF)
Gekoppeld aan het verklikkerlampje
STOP.
Gaat elke keer dat het contact wordt
aangezet branden.
Als het lampje gaat branden in com-
binatie met een geluidssignaal en
een melding op het display, wijst dit
op hetzij:


- "Handrem aangetrokken":
als
tijdens het rijden de handrem is
aangetrokken.

- "Te laag remvloeistofniveau":

in het geval van een te laag rem-
vloeistofniveau in het reservoir
(als het lampje blijft branden zelfs
als de handrem niet gebruikt
wordt).

- "Storing remsysteem":
in het
geval van een storing in de elek-
tronische remdrukregelaar als het
tegelijk met het verklikkerlampje
ABS brandt. Stop onmiddellijk.


Raadpleeg het CITROËN-netwerk. Draai de dop eerst 2 slagen los om
de druk te laten dalen en te voorko-
men dat de koelvloeistof uit het
koelsysteem spuit.

Trek, als de druk eenmaal gedaald
is, de dop los en vul het systeem bij.
Raadpleeg het CITROËN-netwerk.

CONTROLE TIJDENS HET RIJDEN, DISPLAYS
20 -

Verklikkerlampje laden
van de accu
Gaat elke keer dat het con-
tact wordt aangezet gedu-
rende enkele seconden branden. Als
het lampje bij draaiende motor gaat
branden in combinatie met een ge-
luidssignaal en de melding "Storing
laden accu"
op het display, wijst dit
op hetzij:


- een storing in het laadcircuit.

- loszittende aansluitingen van de
accu of de startmotor.

- een gebroken of te slappe dyna-
moriem.

- een defecte dynamo.
Raadpleeg het CITROËN-netwerk.


Verklikkerlampje
emissieregeling
Gaat bij het aanzetten van
het contact gedurende en-
kele seconden branden.
Als het lampje bij draaiende motor
gaat branden in combinatie met een
geluidssignaal en een melding op het
display, wijst dit op hetzij:


- "Storing emissieregeling":
een
storing in de emissieregeling.

- "Storing katalysator":
duidt op
een storing in het injectie- of ont-
stekingssysteem. De katalysator
kan dan beschadigd raken (al-
leen benzinemotor).
Raadpleeg het CITROËN-netwerk.


Verklikkerlampje
voorgloeien
(diesel)
Wacht met het starten van de motor
tot dit lampje uit is.
Als de temperatuur al hoog genoeg
is, gaat het lampje gedurende minder
dan 1 seconde branden en kunt u de
motor direct starten.


Verklikkerlampje
brandstofreserve
Dit lampje gaat elke
keer dat het contact
wordt aangezet gedu-
rende enkele seconden branden.
Bij aangezet contact gaat het
lampje branden in combinatie met
een geluidssignaal en de melding
"Brandstofniveau gering"
op het
display.
Als het lampje knippert en de wijzer
van de brandstofmeter in de rust-
stand (onder de 0) blijft staan, geeft
dit een storing aan in de brandstofni-
veaumeter.
Op het moment dat dit lampje gaat
branden bedraagt de actieradius nog
ca. 50 km
.
Inhoud van de tank :


- ongeveer 55 liter voor benzine-
motoren,

- ongeveer 60 liter voor dieselmo-
toren.



Verklikkerlampje water
in brandstoffilter
(diesel) *

Er bestaat kans op schade aan het
inspuitsysteem.
Raadpleeg zo snel mogelijk het
CITROËN-netwerk.


Verklikkerlampje
antiblokkeersysteem
(ABS)
Gaat elke keer dat het contact wordt
aangezet gedurende enkele secon-
den branden.
Als het lampje bij een snelheid van
meer dan 12 km/h blijft branden of
gaat branden, wijst dit op een storing
in het antiblokkeersysteem.
De normale remwerking met rembe-
krachtiging blijft echter behouden.
Als het lampje gaat branden in com-
binatie met een geluidssignaal en de
melding "Storing ABS"
op het dis-
play, wijst dit op een storing in het
antiblokkeersysteem.
Raadpleeg het CITROËN-netwerk.

*
Volgens land van bestemming.

21CONTROLE TIJDENS HET RIJDEN, DISPLAYS
-

Verklikkerlampje
veiligheidsgordels *

Dit lampje gaat branden als
de bestuurder zijn veilig-
heidsgordel bij aangezet contact niet
heeft vastgemaakt.
Bij een snelheid hoger dan 20 km/h
gaat het lampje gedurende twee mi-
nuten knipperen. Na deze twee mi-
nuten blijft het lampje branden zolang
de bestuurder zijn veiligheidsgordel
niet heeft vastgemaakt.


Koelvloeistoftemperatuurmeter



- Wijzer in zone (A):
temperatuur is
in orde.

- Wijzer in zone (B):
temperatuur
is te hoog. Het verklikkerlampje
STOP
knippert in combinatie met
een geluidssignaal en de melding
"Te hoge motortemperatuur"

op het display.

Stop onmiddellijk.

Raadpleeg het CITROËN-netwerk.

* Volgens land van bestemming.


Verklikkerlampje
uitschakeling airbag
passagier *

Het lampje gaat branden in combina-
tie met een geluidssignaal en de mel-
ding "Airbag aan passagierszijde
uitgeschakeld"
op het display.
Als de airbag aan passagierszijde
uitgeschakeld is, gaat het verklikker-
lampje branden als het contact wordt
aangezet, waarna het blijft branden.
Raadpleeg in alle gevallen dat het
lampje knippert het CITROËN-net-
werk.


Verklikkerlampje
airbags vóór en
zij-airbags
Gaat bij het aanzetten van
het contact gedurende en-
kele seconden branden.
Als het lampje bij draaiende mo-
tor gaat branden in combinatie met
een geluidssignaal en de melding
"Storing airbag(s)"
op het multi-
functionele display, wijst dit op een
storing in het airbagsysteem.
Raadpleeg het CITROËN-netwerk.

CONTROLE TIJDENS HET RIJDEN, DISPLAYS
22 -

Onderhoudsindicator

Deze geeft aan hoeveel kilometer u
nog verwijderd bent van de eerstvol-
gende onderhoudscontrole volgens
het onderhoudsschema. 5 seconden na het aanzetten van het
contact geeft de teller weer de nor-
male kilometerstand of de stand van
de dagteller aan.


De afstand tot de eerstvolgende
onderhoudscontrole is minder dan
1.000 km.

Voorbeeld:
er is nog 900 km af te leggen
tot de eerstvolgende onderhoudscontrole.
Bij het aanzetten van het contact en gedu-
rende 5 seconden daarna geeft de teller
aan:
5 seconden na het aanzetten van het
contact geeft de teller weer de nor-
male kilometerstand aan, maar het
lampje blijft branden.
Dit om aan te geven dat er binnen-
kort onderhoudswerkzaamheden
uitgevoerd moeten worden. De kilo-
metertotaalstand of de stand van de
dagteller wordt aangegeven.


De afstand tot de eerstvolgende
onderhoudscontrole is overschreden.
Elke keer als het contact wordt aangezet,
gaat het lampje gedurende 5 seconden
knipperen en geeft de teller het aantal ki-
lometers aan dat er te veel gereden is.

Voorbeeld:
er had 300 km eerder een
onderhoudscontrole uitgevoerd moeten
worden.
Bij het aanzetten van het contact en ge-
durende 5 seconden daarna geeft de
teller aan:
5 seconden na het aanzetten van het
contact geeft de teller weer de nor-
male kilometerstand aan, maar het
lampje blijft branden. De kilometerto-
taalstand of de stand van de dagtel-
ler wordt aangegeven.

Opmerking
: de sleutel gaat ook
branden als het onderhoudsinterval
van 2 jaar is overschreden.


DISPLAY OP HET
INSTRUMENTENPANEEL
Dit heeft, na het aanzetten van het
contact, 3 verschillende functies:


- onderhoudsindicator,

- motorolieniveaumeter,

- kilometerteller (totale kilometer-
stand en dagteller).

Opmerking
: de totale kilometerstand
en de dagteller worden gedurende
dertig seconden na het uitzetten van
het contact, bij het openen van het
bestuurdersportier en bij het vergren-
delen en ontgrendelen van de auto
weergegeven.

Voorbeeld:
er is nog 4.800 km af te leggen
tot de eerstvolgende onderhoudscontrole. Bij
het aanzetten van het contact en gedurende
5 seconden daarna geeft de teller aan:

Werking
Zodra het contact wordt aangezet,
gaat het lampje (een sleutel die onder-
houdswerkzaamheden symboliseert)
gedurende 5 seconden branden. De
teller geeft (afgerond) het resterende
aantal kilometers tot de eerstvolgen-
de onderhoudscontrole aan.
