2011 Abarth 500 Instructieboek (in Dutch)

88
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN

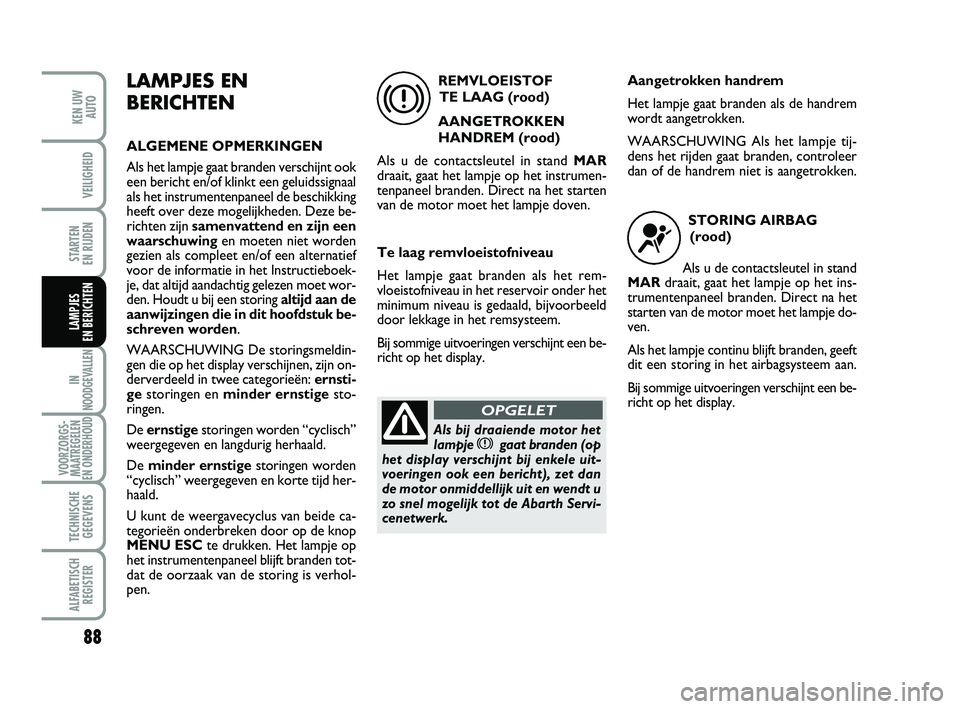

LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN
Als het lampje gaat branden verschijnt ook
een bericht en/of klinkt een geluidssignaal
als het instrumentenpaneel de beschikking
heeft over deze mogelijkheden. Deze be-
richten zijn samenvattend en zijn een
waarschuwingen moeten niet worden
gezien als compleet en/of een alternatief
voor de informatie in het Instructieboek-
je, dat altijd aandachtig gelezen moet wor-
den. Houdt u bij een storing altijd aan de
aanwijzingen die in dit hoofdstuk be-
schreven worden.
WAARSCHUWING De storingsmeldin-
gen die op het display verschijnen, zijn on-
derverdeeld in twee categorieën: ernsti-
gestoringen en minder ernstige sto-
ringen.
De ernstigestoringen worden “cyclisch”
weergegeven en langdurig herhaald.
De minder ernstigestoringen worden
“cyclisch” weergegeven en korte tijd her-
haald.
U kunt de weergavecyclus van beide ca-
tegorieën onderbreken door op de knop
MENU ESCte drukken. Het lampje op
het instrumentenpaneel blijft branden tot-
dat de oorzaak van de storing is verhol-
pen.REMVLOEISTOF
TE LAAG (rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje op het instrumen-
tenpaneel branden. Direct na het starten
van de motor moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
x
Als bij draaiende motor het
lampje xgaat branden (op
het display verschijnt bij enkele uit-
voeringen ook een bericht), zet dan
de motor onmiddellijk uit en wendt u
zo snel mogelijk tot de Abarth Servi-
cenetwerk.
OPGELET
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
WAARSCHUWING Als het lampje tij-
dens het rijden gaat branden, controleer
dan of de handrem niet is aangetrokken.
STORING AIRBAG
(rood)
Als u de contactsleutel in stand
MARdraait, gaat het lampje op het ins-
trumentenpaneel branden. Direct na het
starten van de motor moet het lampje do-
ven.
Als het lampje continu blijft branden, geeft
dit een storing in het airbagsysteem aan.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
¬
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 88

89
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
Als u de contactsleutel in
stand MAR draait en het
lampje
¬gaat niet branden of blijft
branden tijdens het rijden, dan is er
mogelijk een storing in de veilig-
heidssystemen; in dat geval kunnen
de airbags of gordelspanners niet ge-
activeerd worden bij een ongeval of,
in een zeer beperkt aantal gevallen,
niet op de juiste wijze geactiveerd
worden. Voordat u verder rijdt, dient
u contact op te nemen met het
Abarth Servicenetwerk om het sys-
teem direct te laten controleren.
OPGELET
Een defect lampje ¬wordt
weergegeven doordat het
lampje voor de uitgeschakelde fron-
tairbag aan passagierszijde
“langer
dan de normale 4 seconden knippert.
OPGELET
FRONTAIRBAG
PASSAGIERSZIJDE
UITGESCHAKELD
(geel)
Het lampje
“gaat branden als de fron-
tairbag aan passagierszijde wordt uitge-
schakeld.
Als u bij ingeschakelde frontairbag aan pas-
sagierszijde de contactsleutel in stand
MARdraait, gaat het lampje
“ongeveer
4 seconden branden en vervolgens 4 se-
conden knipperen. Hierna moet het lamp-
je doven.
“
Het lampje “geeft boven-
dien een storing van het
lampje
¬aan. Dit wordt weergege-
ven met een knipperend lampje “,
ook als de 4 seconden al zijn verstre-
ken. In dat geval kan het lampje
¬geen storingen in de veiligheidssyste-
men aangeven. Voordat u verder rijdt,
dient u contact op te nemen met het
Abarth Servicenetwerk om het sys-
teem direct te laten controleren.
OPGELET
TE HOGE
KOELVLOEISTOFTEMP
ERATUUR (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje op het instrumen-
tenpaneel branden. Direct na het starten
van de motor moet het lampje doven.
Het lampje gaat branden als de motor te
warm is.
Als het lampje gaat branden, moeten de
volgende handelingen worden uitgevoerd:
❒bij een normale rit: breng de auto
tot stilstand, schakel de motor uit en
controleer of het koelvloeistofniveau
in het reservoir niet onder het MIN-
merkteken staat. Als dit wel het geval
is, wacht dan enkele minuten zodat de
motor kan afkoelen, open vervolgens
langzaam en voorzichtig de dop, vul
koelvloeistof bij en controleer of de
koelvloeistof tussen het MIN- en
MAX-merkteken op het reservoir
staat. Controleer bovendien visueel of
eventueel vloeistof weglekt. Als bij het
starten van de motor het lampje op-
nieuw gaat branden, wendt u dan tot
het Abarth Servicenetwerk.
u
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 89

90
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN

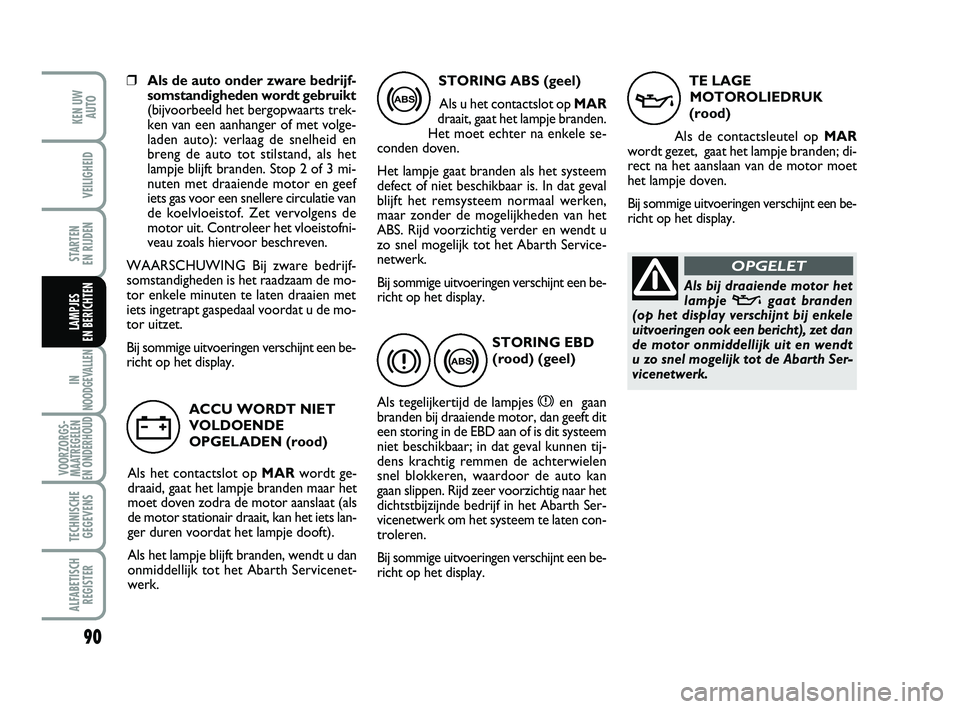

❒Als de auto onder zware bedrijf-
somstandigheden wordt gebruikt
(bijvoorbeeld het bergopwaarts trek-
ken van een aanhanger of met volge-
laden auto): verlaag de snelheid en
breng de auto tot stilstand, als het
lampje blijft branden. Stop 2 of 3 mi-
nuten met draaiende motor en geef
iets gas voor een snellere circulatie van
de koelvloeistof. Zet vervolgens de
motor uit. Controleer het vloeistofni-
veau zoals hiervoor beschreven.
WAARSCHUWING Bij zware bedrijf-
somstandigheden is het raadzaam de mo-
tor enkele minuten te laten draaien met
iets ingetrapt gaspedaal voordat u de mo-
tor uitzet.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
ACCU WORDT NIET
VOLDOENDE
OPGELADEN (rood)
Als het contactslot op MARwordt ge-
draaid, gaat het lampje branden maar het
moet doven zodra de motor aanslaat (als
de motor stationair draait, kan het iets lan-
ger duren voordat het lampje dooft).
Als het lampje blijft branden, wendt u dan
onmiddellijk tot het Abarth Servicenet-
werk.
w
STORING ABS (geel)
Als u het contactslot op MAR
draait, gaat het lampje branden.
Het moet echter na enkele se-
conden doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u
zo snel mogelijk tot het Abarth Service-
netwerk.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
>
STORING EBD
(rood) (geel)
Als tegelijkertijd de lampjes
xen gaan
branden bij draaiende motor, dan geeft dit
een storing in de EBD aan of is dit systeem
niet beschikbaar; in dat geval kunnen tij-
dens krachtig remmen de achterwielen
snel blokkeren, waardoor de auto kan
gaan slippen. Rijd zeer voorzichtig naar het
dichtstbijzijnde bedrijf in het Abarth Ser-
vicenetwerk om het systeem te laten con-
troleren.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
x>
TE LAGE
MOTOROLIEDRUK
(rood)
Als de contactsleutel op MAR
wordt gezet, gaat het lampje branden; di-
rect na het aanslaan van de motor moet
het lampje doven.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
v
Als bij draaiende motor het
lampje vgaat branden
(op het display verschijnt bij enkele
uitvoeringen ook een bericht), zet dan
de motor onmiddellijk uit en wendt
u zo snel mogelijk tot de Abarth Ser-
vicenetwerk.
OPGELET
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 90

91
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
STORING MOTORMA-
NAGEMENTSYSTEEM
EOBD (geel)
Door het contactslot op MARte
draaien, gaat onder normale omstandig-
heden het lampje branden. Het moet ech-
ter uitgaan nadat de motor is gestart.
Als het lampje blijft branden of gaat bran-
den tijdens de rit, geeft dit aan dat het in-
spuitsysteem niet juist werkt; als het
lampje continu blijft branden, geeft een
storing aan in het brandstof-/ontstekings-
systeem waardoor de emissie van schade-
lijke stoffen in het uitlaatgas kan toene-
men, de prestaties achteruit kunnen gaan,
de auto slechter kan gaan rijden en het
brandstofverbruik kan toenemen.
Bij sommige uitvoeringen verschijnt een
bericht op het display.
Onder deze omstandigheden kan verder
worden gereden, maar moeten zware in-
spanningen van de motor of hoge snelhe-
den worden vermeden. Als de auto lang-
durig wordt gebruikt als het lampje brandt,
kunnen ernstige beschadigingen ontstaan;
wendt u zo snel mogelijk tot het Abarth
Servicenetwerk.
Het lampje dooft als de storing verdwijnt.
De storing wordt door het systeem in het
geheugen opgeslagen.
Een knipperend lampje geeft aan dat de ka-
talysator mogelijk is beschadigd.
U
NIET GOED GESLOTEN
PORTIEREN (rood)
Het lampje gaat branden als
een of meer portieren of de ba-
gageruimte niet goed zijn gesloten.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
Als de auto rijdt met een geopend portier,
klinkt een geluidssignaal (alleen bij uitvoe-
ringen met een instelbaar multifunctioneel
display).
´
STORING ELEKTRI-
SCHE STUURBE-
KRACHTIGING “DUAL-
DRIVE” (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje op het instrumen-
tenpaneel branden. Direct na het starten
van de motor moet het lampje doven.
Als het lampje blijft branden, werkt de
elektrische stuurbekrachtiging niet en
moet aanzienlijk meer kracht op het stuur
worden uitgeoefend om de auto te be-
sturen: Wendt u tot het Abarth Service-
netwerk.
Bij sommige uitvoeringen verschijnt een be-
richt op het display.
g
Als het lampje vknip-
pert, wendt u dan onmiddel-
lijk tot het Abarth Servicenetwerk
voor de verversing van de motorolie
en het uitschakelen van het be-
treffende lampje op het instrumen-
tenpaneel.
OPGELET
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 91

92
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
Als u de contactsleutel in
stand MAR draait en het
lampje
Ugaat niet branden
of het gaat branden of knip-
peren tijdens het rijden (bij sommige
uitvoeringen verschijnt ook een bericht
op het display), wendt u dan u zo snel
mogelijk tot het Abarth Servicenetwerk.
De werking van het lampje
Ukan met
speciale apparatuur door de verkeers-
politie gecontroleerd worden. Houdt u
aan de wetgeving van het land waarin
u rijdt.
K
BRANDSTOFRESERVE
(geel)
Als u het contactslot op MAR
draait, gaat het lampje branden. Het moet
echter na enkele seconden doven.
Het lampje gaat branden als in de brand-
stoftank nog ongeveer 5 liter brandstof
aanwezig is.
WAARSCHUWING Als het waarschu-
wingslampje knippert, dan is er een sto-
ring in het systeem. Wendt u in dit geval
tot het Abarth Servicenetwerk om het
systeem te laten controleren.
STORING FIAT CODE
(geel)
Als het lampje continu brandt
en de contactsleutel staat in stand
MAR, geeft dit een mogelijke storing aan
(zie “Fiat Code” in het hoofdstuk “Ken uw
auto”).
WAARSCHUWING Als tegelijkertijd de
lampjes
Uen Ybranden, geeft dit een
storing in het Fiat CODE systeem aan.
Als bij draaiende motor het lampje
Yknippert, geeft dit aan dat de auto niet
wordt beschermd door het startblok-
keersysteem (zie “Fiat Code” in het
hoofdstuk “Ken uw auto”).
Wendt u tot het Abarth Servicenetwerk
om alle sleutels in het geheugen te laten
opslaan.MISTACHTERLICHT
(geel)
Het lampje gaat branden als de
mistachterlichten worden ingescha-
keld.
4
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat branden als een van de
volgende gebeurtenissen optreedt.
Storing motoroliedruksensor
Het lampje gaat branden als een storing in
de oliedruksensor wordt gesignaleerd.
Wendt u zo snel mogelijk tot het Abarth
Servicenetwerk om de storing te laten
verhelpen.
Y
Als het lampje knippert, moet het gaspe-
daal worden losgelaten zodat de motor
met lage toerentallen draait en het lamp-
je niet meer knippert; u kunt met matige
snelheid doorrijden waarbij rij-omstan-
digheden moeten worden vermeden die
kunnen leiden tot het opnieuw gaan knip-
peren van het lampje. Wendt u zo snel
mogelijk tot het Abarth Servicenetwerk.
è
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 92

93
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
Brandstofnoodschakelaar
ingeschakeld/brandstofonderbreki
ng niet beschikbaar
Het lampje gaat branden als de brand-
stofnoodschakelaar wordt geactiveerd of
als de brandstofonderbreking niet be-
schikbaar is.
Op het display verschijnt het betreffende
bericht.
Storing buitenverlichting
Het lampje gaat branden als een storing in
de buitenverlichting wordt gesignaleerd.STORING ESP/
STORING HILL
HOLDER (geel)
Storing in ESP
Als u de contactsleutel in stand MAR
draait, gaat het lampje op het instrumen-
tenpaneel branden. Direct na het starten
van de motor moet het lampje doven.
Als het lampje niet dooft of gedurende rit
blijft branden, wendt u dan tot het Abarth
Servicenetwerk.
Op het display wordt het bijbehorende be-
richt weergegeven.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
Storing in Hill Holder
Als u de contactsleutel in stand MAR
draait, gaat het lampje op het instrumen-
tenpaneel branden. Direct na het starten
van de motor moet het lampje doven.
Als het lampje gaat branden, is er een sto-
ring in het Hill Holder systeem. Wendt u
n dat geval zo snel mogelijk tot het Abarth
Servicenetwerk.
Op het display verschijnt het betreffende
bericht.BUITENVERLICHTING
EN DIMLICHT (groen)
FOLLOW ME HOME
(groen)
Buitenverlichting en dimlicht
Het lampje op het instrumentenpaneel
gaat branden als de buitenverlichting of de
dimlichten worden ingeschakeld.
Follow me home
Het lampje gaat branden als de functie
“Follow me home” wordt ingeschakeld
(zie “Follow me home” in hoofdstuk “Ken
uw auto”).
Op het display verschijnt het betreffende
bericht.
á3
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 93

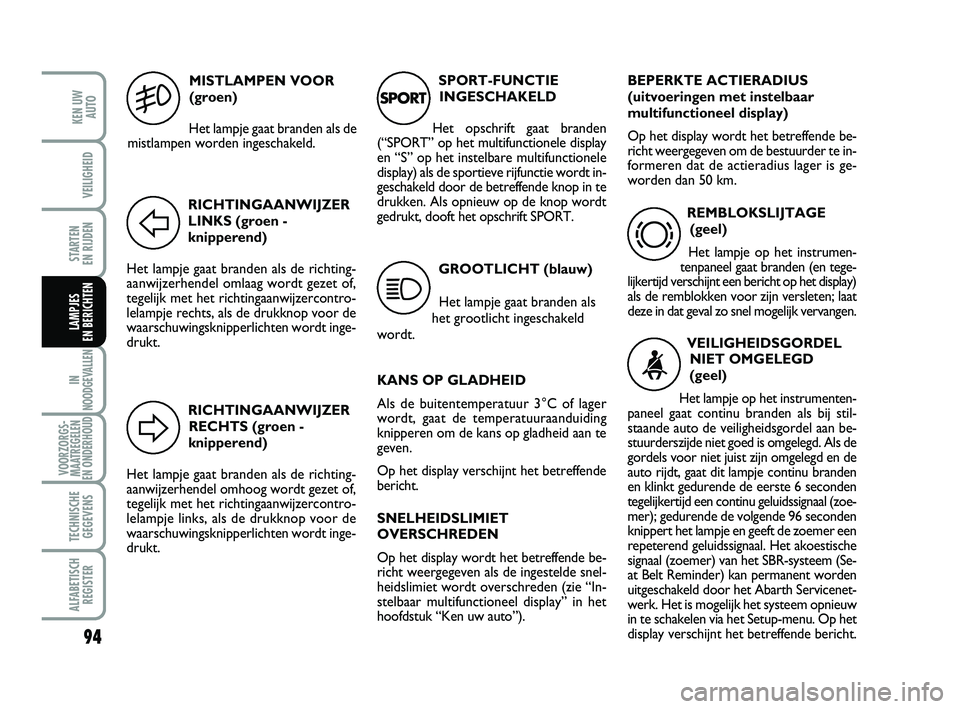

94
STARTEN
EN RIJDEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
RICHTINGAANWIJZER
RECHTS (groen -
knipperend)
Het lampje gaat branden als de richting-
aanwijzerhendel omhoog wordt gezet of,
tegelijk met het richtingaanwijzercontro-
lelampje links, als de drukknop voor de
waarschuwingsknipperlichten wordt inge-
drukt.SPORT-FUNCTIE
INGESCHAKELD
Het opschrift gaat branden
(“SPORT” op het multifunctionele display
en “S” op het instelbare multifunctionele
display) als de sportieve rijfunctie wordt in-
geschakeld door de betreffende knop in te
drukken. Als opnieuw op de knop wordt
gedrukt, dooft het opschrift SPORT.
5
GROOTLICHT (blauw)
Het lampje gaat branden als
het grootlicht ingeschakeld
wordt.
F
KANS OP GLADHEID
Als de buitentemperatuur 3°C of lager
wordt, gaat de temperatuuraanduiding
knipperen om de kans op gladheid aan te
geven.
Op het display verschijnt het betreffende
bericht.
SNELHEIDSLIMIET
OVERSCHREDEN
Op het display wordt het betreffende be-
richt weergegeven als de ingestelde snel-
heidslimiet wordt overschreden (zie “In-
stelbaar multifunctioneel display” in het
hoofdstuk “Ken uw auto”).
D
BEPERKTE ACTIERADIUS
(uitvoeringen met instelbaar
multifunctioneel display)
Op het display wordt het betreffende be-
richt weergegeven om de bestuurder te in-
formeren dat de actieradius lager is ge-
worden dan 50 km.
REMBLOKSLIJTAGE
(geel)
Het lampje op het instrumen-
tenpaneel gaat branden (en tege-
lijkertijd verschijnt een bericht op het display)
als de remblokken voor zijn versleten; laat
deze in dat geval zo snel mogelijk vervangen.
SPORT
VEILIGHEIDSGORDEL
NIET OMGELEGD
(geel)
Het lampje op het instrumenten-
paneel gaat continu branden als bij stil-
staande auto de veiligheidsgordel aan be-
stuurderszijde niet goed is omgelegd. Als de
gordels voor niet juist zijn omgelegd en de
auto rijdt, gaat dit lampje continu branden
en klinkt gedurende de eerste 6 seconden
tegelijkertijd een continu geluidssignaal (zoe-
mer); gedurende de volgende 96 seconden
knippert het lampje en geeft de zoemer een
repeterend geluidssignaal. Het akoestische
signaal (zoemer) van het SBR-systeem (Se-
at Belt Reminder) kan permanent worden
uitgeschakeld door het Abarth Servicenet-
werk. Het is mogelijk het systeem opnieuw
in te schakelen via het Setup-menu. Op het
display verschijnt het betreffende bericht.
1
RICHTINGAANWIJZER
LINKS (groen -
knipperend)
Het lampje gaat branden als de richting-
aanwijzerhendel omlaag wordt gezet of,
tegelijk met het richtingaanwijzercontro-
lelampje rechts, als de drukknop voor de
waarschuwingsknipperlichten wordt inge-
drukt.MISTLAMPEN VOOR
(groen)
Het lampje gaat branden als de
mistlampen worden ingeschakeld.
d
<
087-094 ABARTH 500 NL 29-04-2009 11:03 Pagina 94

95
STARTEN
EN RIJDEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
MOTOR STARTEN ............................................................. 96
SNELLE BANDENREPARATIESET
FIX&GO automatic .............................................................. 98
LAMP VERVANGEN ........................................................... 107
LAMP BUITENVERLICHTING VERVANGEN .............. 111
LAMP INTERIEURVERLICHTING VERVANGEN ........ 114
ZEKERINGEN VERVANGEN ........................................... 116
ACCU OPLADEN ............................................................... 121
OPKRIKKEN VAN DE AUTO .......................................... 122
SLEPEN VAN DE AUTO .................................................... 122
I
I I I
N N N N

N N N N
O O O O
O O O O
D D D D
G G G G
E E E E
V V V V
A A A A
L L L L
L L L L
E E E E
N N N N
In noodgevallen kan gebruik worden gemaakt van het gratis nummer dat in de
Service- en garantiehandleiding staat. Bovendien kan gebruik worden gemaakt van de website
www.fiat500.com om het dichtstbijzijnde bedrijf in het Abarth Servicenetwerk te vinden
095-122 ABARTH 500 NL 29-04-2009 11:04 Pagina 95
