2010 YAMAHA YZF-R6 Manuale duso (in Italian)

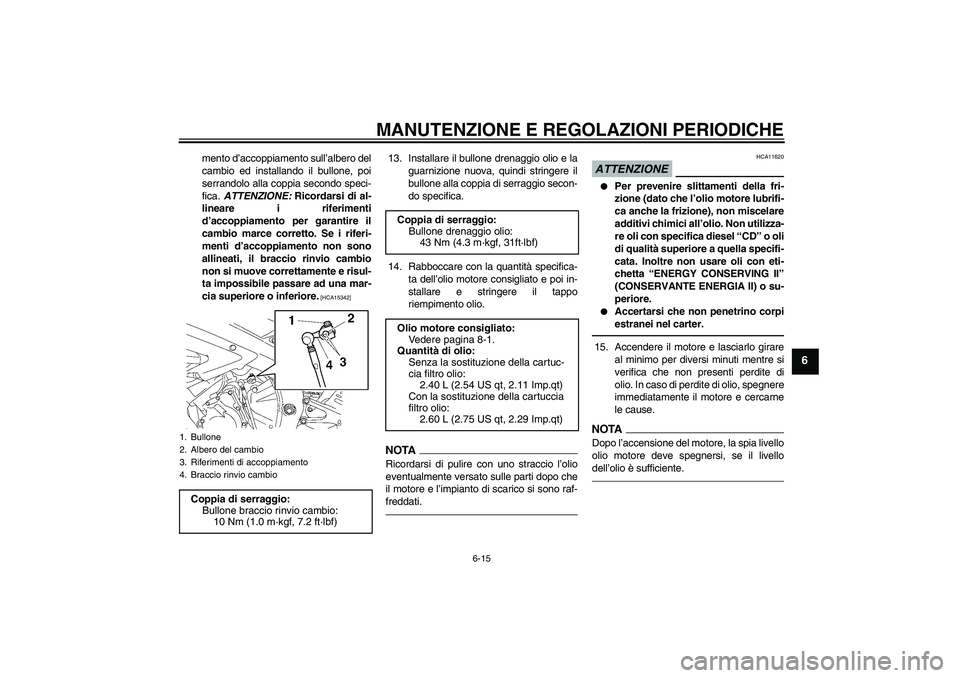

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
mento d’accoppiamento sull’albero del
cambio ed installando il bullone, poi
serrandolo alla coppia secondo speci-
fica. ATTENZIONE: Ricordarsi di al-
lineare i riferimenti
d’accoppiamento per garantire il
cambio marce corretto. Se i riferi-
menti d’accoppiamento non sono
allineati, il braccio rinvio cambio
non si muove correttamente e risul-
ta impossibile passare ad una mar-
cia superiore o inferiore.
[HCA15342]
13. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
14. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
15. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.
1. Bullone
2. Albero del cambio
3. Riferimenti di accoppiamento
4. Braccio rinvio cambioCoppia di serraggio:
Bullone braccio rinvio cambio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U13SH2H0.book Page 15 Tuesday, August 4, 2009 9:39 AM

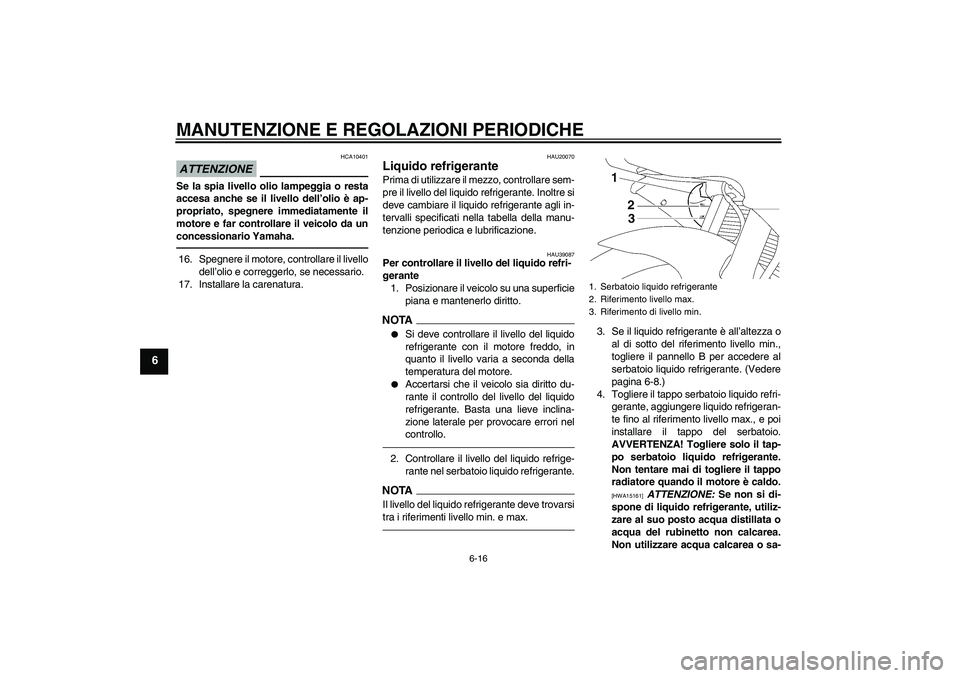

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.16. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
17. Installare la carenatura.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU39087
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il pannello B per accedere al
serbatoio liquido refrigerante. (Vedere
pagina 6-8.)
4. Togliere il tappo serbatoio liquido refri-
gerante, aggiungere liquido refrigeran-
te fino al riferimento livello max., e poi
installare il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
U13SH2H0.book Page 16 Tuesday, August 4, 2009 9:39 AM

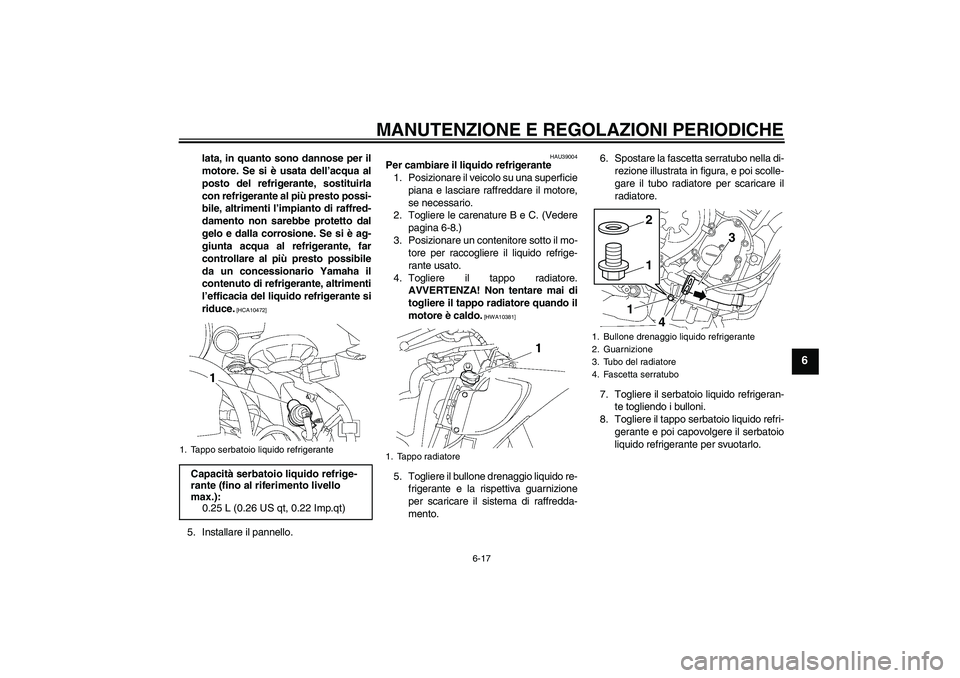

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
5. Installare il pannello.
HAU39004
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature B e C. (Vedere
pagina 6-8.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
5. Togliere il bullone drenaggio liquido re-
frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.6. Spostare la fascetta serratubo nella di-
rezione illustrata in figura, e poi scolle-
gare il tubo radiatore per scaricare il
radiatore.
7. Togliere il serbatoio liquido refrigeran-
te togliendo i bulloni.
8. Togliere il tappo serbatoio liquido refri-
gerante e poi capovolgere il serbatoio
liquido refrigerante per svuotarlo.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tappo radiatore
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
3. Tubo del radiatore
4. Fascetta serratubo
1
4
3
1
2
U13SH2H0.book Page 17 Tuesday, August 4, 2009 9:39 AM

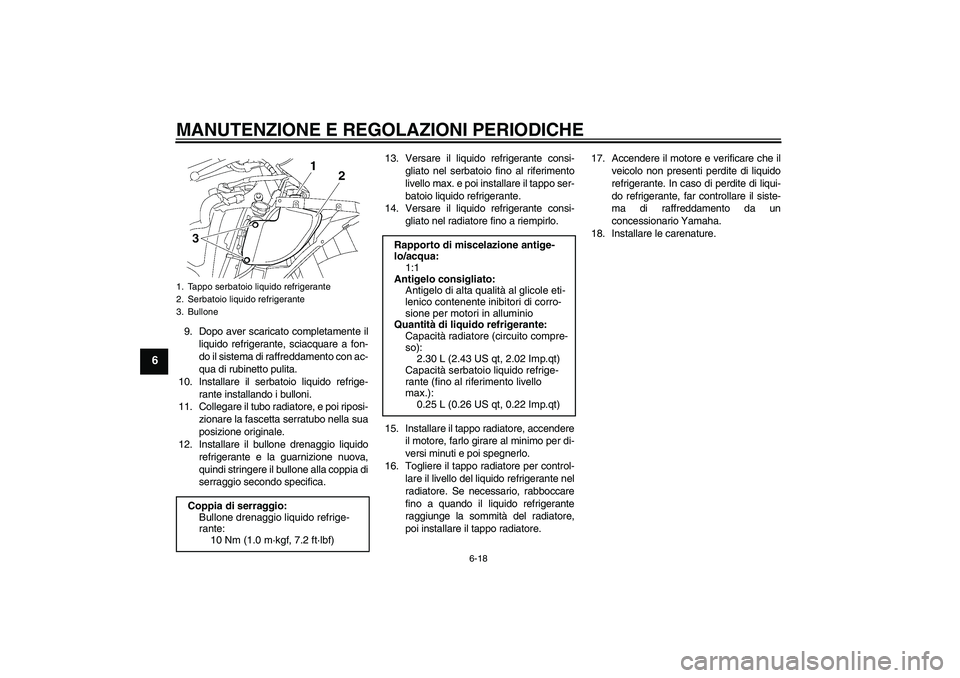

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il serbatoio liquido refrige-
rante installando i bulloni.
11. Collegare il tubo radiatore, e poi riposi-
zionare la fascetta serratubo nella sua
posizione originale.
12. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.13. Versare il liquido refrigerante consi-
gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
14. Versare il liquido refrigerante consi-
gliato nel radiatore fino a riempirlo.
15. Installare il tappo radiatore, accendere
il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
16. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.17. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
18. Installare le carenature.1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
3. BulloneCoppia di serraggio:
Bullone drenaggio liquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
2.30 L (2.43 US qt, 2.02 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U13SH2H0.book Page 18 Tuesday, August 4, 2009 9:39 AM

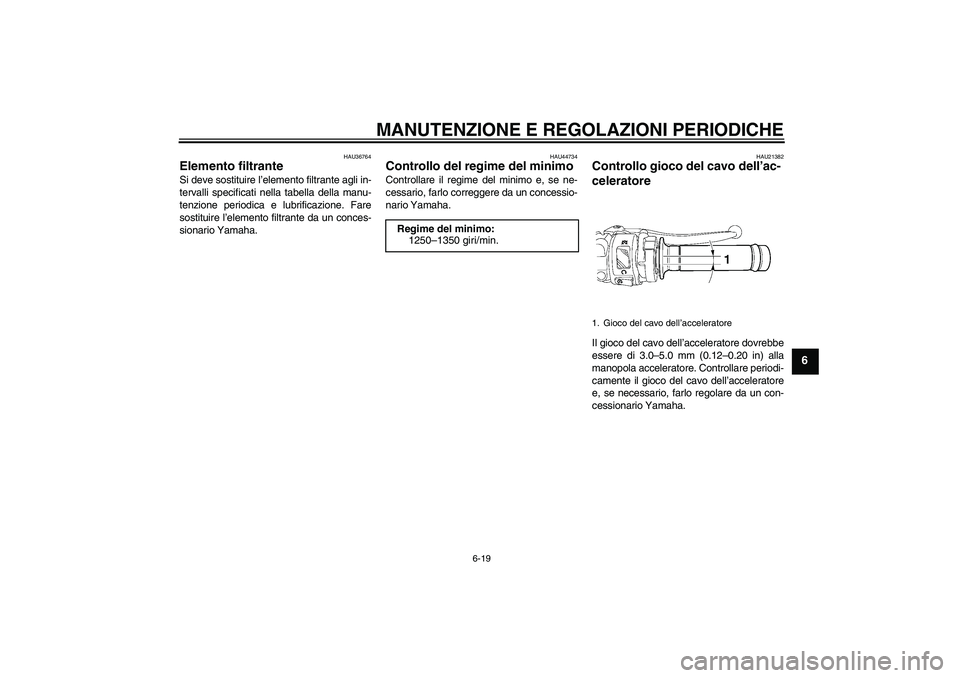

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU36764
Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha. Regime del minimo:
1250–1350 giri/min.1. Gioco del cavo dell’acceleratore
U13SH2H0.book Page 19 Tuesday, August 4, 2009 9:39 AM

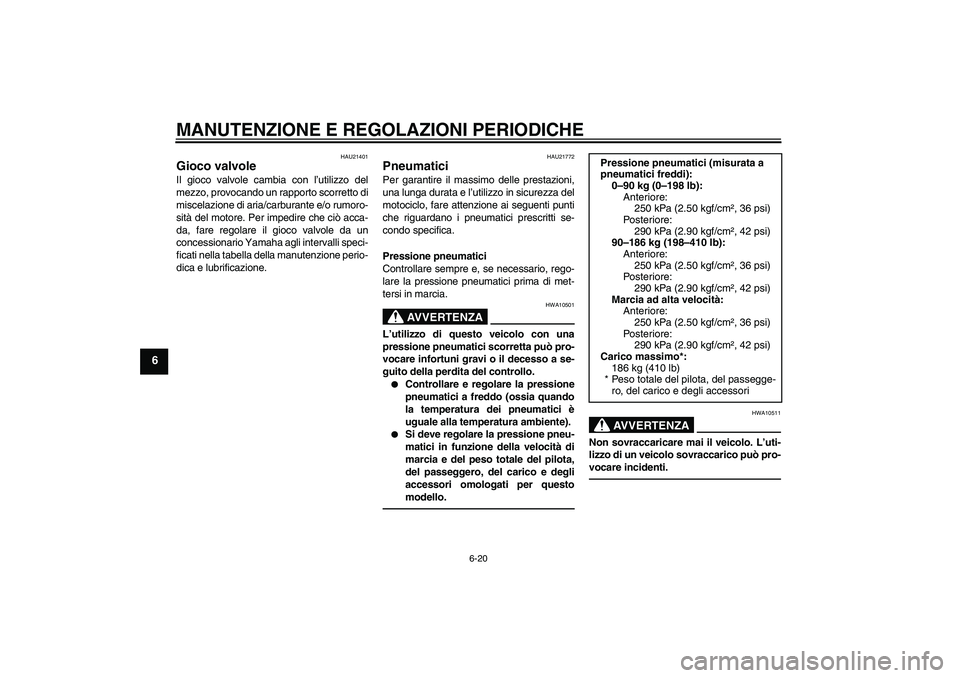

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
90–186 kg (198–410 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*:
186 kg (410 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U13SH2H0.book Page 20 Tuesday, August 4, 2009 9:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U13SH2H0.book Page 21 Tuesday, August 4, 2009 9:39 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT016F F
DUNLOP/Qualifier PT M
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT016R F
DUNLOP/Qualifier PT M
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U13SH2H0.book Page 22 Tuesday, August 4, 2009 9:39 AM
