2010 YAMAHA YZF-R6 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
SAU13445
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU39032
Asientos Asiento del conductor
Para desmontar el asiento del conductorTire hacia atrás la parte trasera del asiento
del conductor como se muestra, quite los
pernos y desmonte el asiento.
Para montar el asiento del conductorIntroduzca el saliente de la parte delantera
del asiento del conductor en el soporte de
éste, como se muestra, coloque el asiento
en su posición original y monte los pernos.1. Perno
U13SS2S0.book Page 19 Wednesday, August 5, 2009 11:48 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
Asiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del
asiento del pasajero y gírela en el sen-
tido de las agujas del reloj.2. Mientras sujeta la llave en esa posi-
ción, levante la parte delantera del
asiento del pasajero y tire de él hacia
adelante.
Para montar el asiento del pasajero
1. Introduzca los salientes del asiento del
pasajero en los soportes del asiento,
como se muestra y, a continuación,
empuje hacia abajo la parte delantera
del asiento para que encaje en su sitio.
2. Extraiga la llave.NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU39073
Cable del portacascos El juego de herramientas incluye un cable
para sujetar dos cascos a la sujeción situa-
da en la parte inferior del asiento del pasa-
jero.
Para sujetar un casco con el cable
1. Desmonte el asiento del pasajero.
(Véase la página 3-19).
2. Afirme a la sujeción el gancho a pre-
sión del centro del cable.
3. Pase uno de los otros ganchos a pre-
sión del cable por la hebilla de la co-
rrea del casco y luego afirme el
gancho a la sujeción, como se mues-
tra.
1. Saliente
2. Soporte del asiento
1. Cerradura del asiento del pasajero
2. Desbloquear.
1. Saliente
2. Soporte del asiento
1. Cable del portacascos
2. Sujeción del cable para el casco
3. Gancho de presión central
U13SS2S0.book Page 20 Wednesday, August 5, 2009 11:48 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
4. Monte el asiento del pasajero.
¡ADVERTENCIA! No conduzca nun-
ca con un casco sujeto a un cable
portacascos, ya que el casco puede
golpear objetos y provocar la pérdi-
da del control y un accidente.
[SWA14331]
Para soltar un casco del cable de suje-
ción
1. Desmonte el asiento del pasajero.
2. Suelte los ganchos a presión de la su-
jeción y luego extraiga el cable de la
hebilla de la correa del casco.
3. Monte el asiento del pasajero.
SAU39671
Espejos retrovisores Los espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14371
No olvide volver a situar los espejos re-
trovisores en su posición original antes
de iniciar la marcha.
1. Gancho a presión
2. Cable del portacascos
3. Casco
1
2
3
1. Cable del portacascos
2. Casco
1. Posición de marcha
2. Posición de estacionamiento
2
2
1
2
2
1
U13SS2S0.book Page 21 Wednesday, August 5, 2009 11:48 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
SAU38943
Ajuste de la horquilla delantera
ADVERTENCIA
SWA10180
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pueden
disminuir la manejabilidad y la estabili-
dad.Esta horquilla delantera está equipada con
pernos de ajuste de la precarga del muelle,
tornillos de ajuste del hidráulico de exten-
sión y pernos de ajuste del hidráulico de
compresión (tanto para una amortiguación
rápida en compresión como para una len-
ta).ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el per-
no de ajuste de cada barra de la horquilla
en la dirección (b).
Alinee la ranura correspondiente del meca-
nismo de ajuste con la parte superior del
casquillo de la horquilla delantera.1. Perno de ajuste de la precarga del muelle
1
1
(a)(b)
1. Posición de ajuste actual
2. Casquillo de la horquilla delanteraPosición de ajuste de la precarga
del muelle:
Mínima (blanda):
0
Normal:
2
Máxima (dura):
5
U13SS2S0.book Page 22 Wednesday, August 5, 2009 11:48 AM

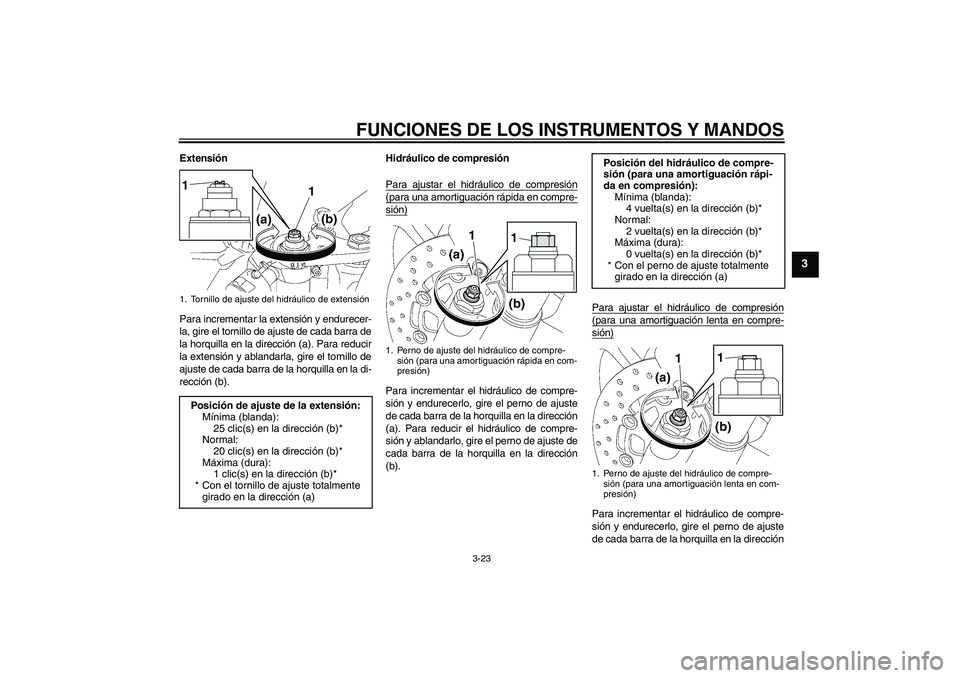

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-23
3
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste de cada barra de
la horquilla en la dirección (a). Para reducir
la extensión y ablandarla, gire el tornillo de
ajuste de cada barra de la horquilla en la di-
rección (b).Hidráulico de compresión
Para ajustar el hidráulico de compresión
(para una amortiguación rápida en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).Para ajustar el hidráulico de compresión
(para una amortiguación lenta en compre-sión)Para incrementar el hidráulico de compre-
sión y endurecerlo, gire el perno de ajuste
de cada barra de la horquilla en la dirección
1. Tornillo de ajuste del hidráulico de extensiónPosición de ajuste de la extensión:
Mínima (blanda):
25 clic(s) en la dirección (b)*
Normal:
20 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1
1
(a)(b)
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación rápida en com-
presión)
1
1
(a)
(b)
Posición del hidráulico de compre-
sión (para una amortiguación rápi-
da en compresión):
Mínima (blanda):
4 vuelta(s) en la dirección (b)*
Normal:
2 vuelta(s) en la dirección (b)*
Máxima (dura):
0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación lenta en com-
presión)
1
1
(a)
(b)
U13SS2S0.book Page 23 Wednesday, August 5, 2009 11:48 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-24
3
(a). Para reducir el hidráulico de compre-
sión y ablandarlo, gire el perno de ajuste de
cada barra de la horquilla en la dirección
(b).NOTA
Aunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones se-
gún fuera necesario.
SAU42944
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle, un tornillo de ajuste del hidráulico
de extensión, un perno de ajuste del hidráu-
lico de compresión (compresión rápida) y
un perno de ajuste del hidráulico de com-
presión (para una amortiguación lenta en
compresión).ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.
Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).

Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.


Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste. Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
15 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
3. Barra extensora
4. Llave especial
1
4
32
U13SS2S0.book Page 24 Wednesday, August 5, 2009 11:48 AM

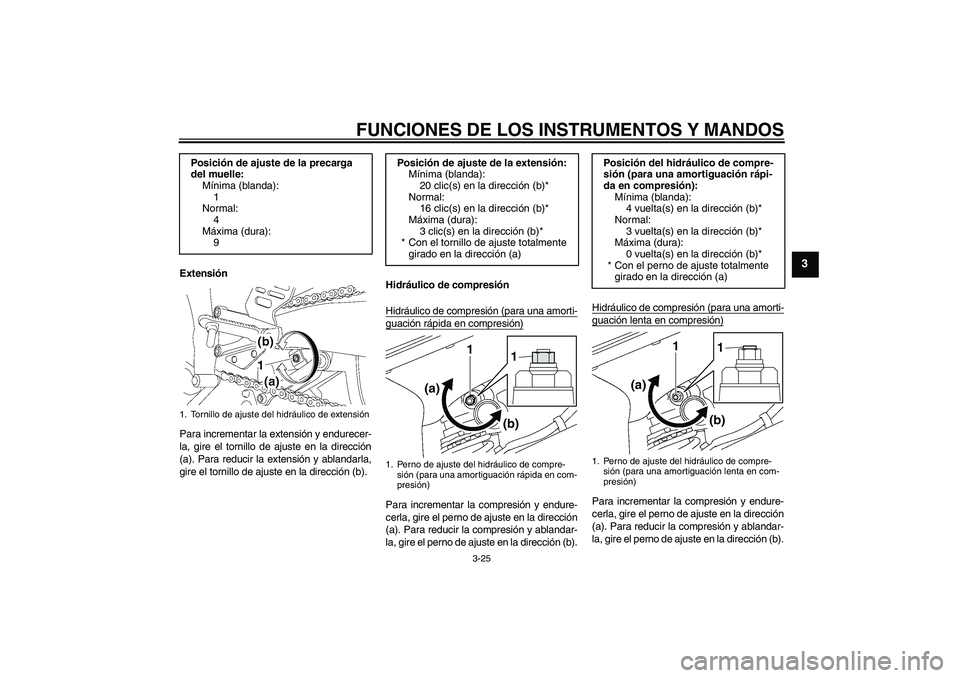

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-25
3
Extensión
Para incrementar la extensión y endurecer-
la, gire el tornillo de ajuste en la dirección
(a). Para reducir la extensión y ablandarla,
gire el tornillo de ajuste en la dirección (b).Hidráulico de compresión
Hidráulico de compresión (para una amorti-
guación rápida en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b).Hidráulico de compresión (para una amorti-
guación lenta en compresión)Para incrementar la compresión y endure-
cerla, gire el perno de ajuste en la dirección
(a). Para reducir la compresión y ablandar-
la, gire el perno de ajuste en la dirección (b). Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
4
Máxima (dura):
9
1. Tornillo de ajuste del hidráulico de extensión
Posición de ajuste de la extensión:
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
16 clic(s) en la dirección (b)*
Máxima (dura):
3 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación rápida en com-
presión)
1
1
(a)
(b)
Posición del hidráulico de compre-
sión (para una amortiguación rápi-
da en compresión):
Mínima (blanda):
4 vuelta(s) en la dirección (b)*
Normal:
3 vuelta(s) en la dirección (b)*
Máxima (dura):
0 vuelta(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a)
1. Perno de ajuste del hidráulico de compre-
sión (para una amortiguación lenta en com-
presión)
1
1
(a)
(b)
U13SS2S0.book Page 25 Wednesday, August 5, 2009 11:48 AM

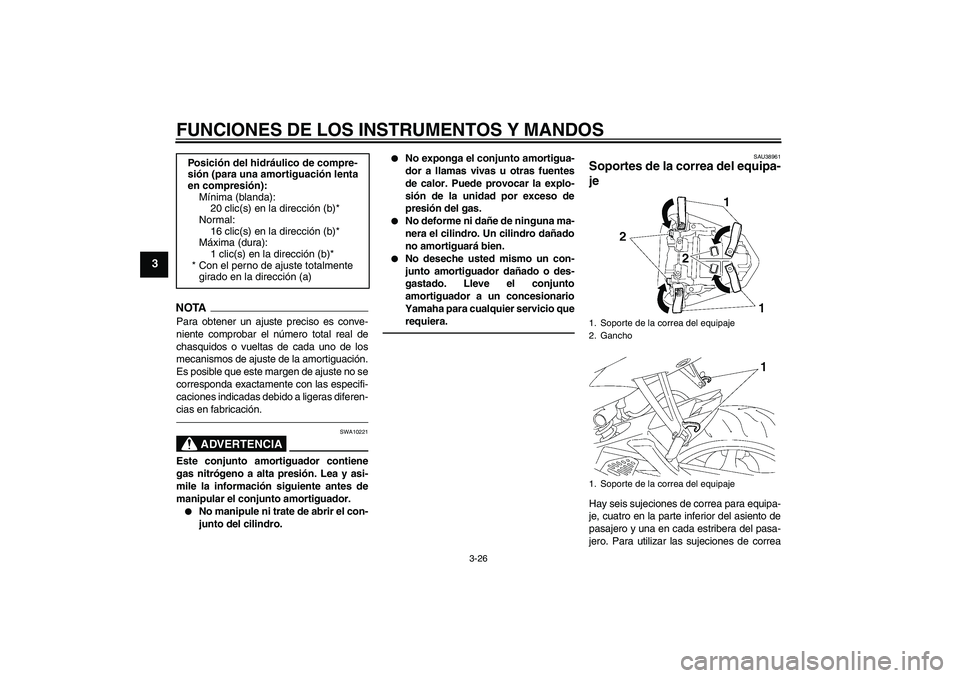

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-26
3
NOTAPara obtener un ajuste preciso es conve-
niente comprobar el número total real de
chasquidos o vueltas de cada uno de los
mecanismos de ajuste de la amortiguación.
Es posible que este margen de ajuste no se
corresponda exactamente con las especifi-
caciones indicadas debido a ligeras diferen-
cias en fabricación.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.


No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.


No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU38961
Soportes de la correa del equipa-
je Hay seis sujeciones de correa para equipa-
je, cuatro en la parte inferior del asiento de
pasajero y una en cada estribera del pasa-
jero. Para utilizar las sujeciones de correa Posición del hidráulico de compre-
sión (para una amortiguación lenta
en compresión):
Mínima (blanda):
20 clic(s) en la dirección (b)*
Normal:
16 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el perno de ajuste totalmente
girado en la dirección (a) 1. Soporte de la correa del equipaje
2. Gancho
1. Soporte de la correa del equipaje
U13SS2S0.book Page 26 Wednesday, August 5, 2009 11:48 AM
