2010 YAMAHA YZF-R6 Betriebsanleitungen (in German)

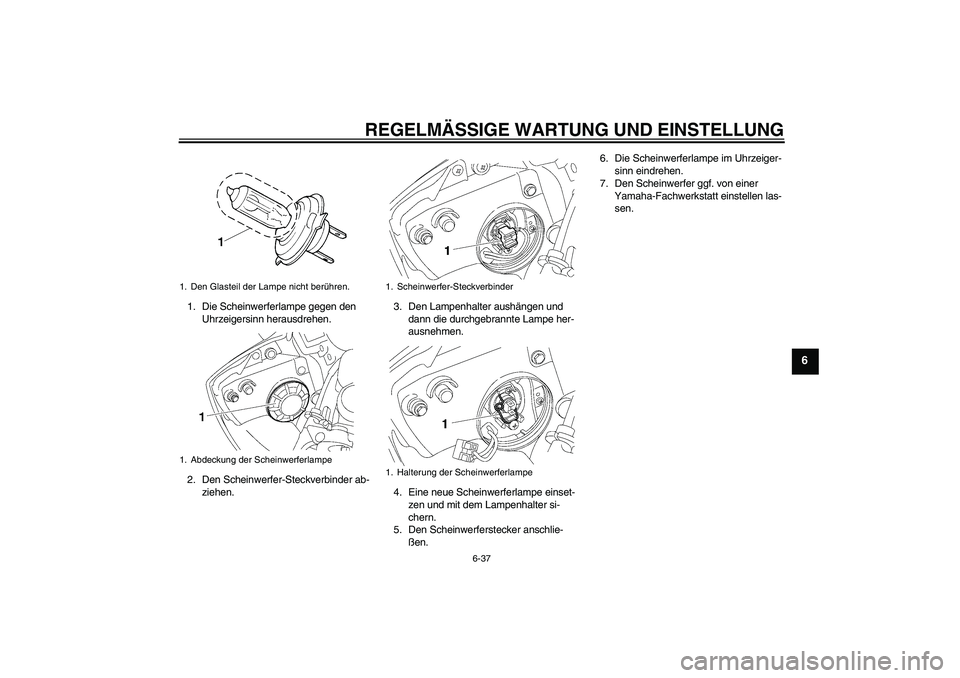

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
1. Die Scheinwerferlampe gegen den
Uhrzeigersinn herausdrehen.
2. Den Scheinwerfer-Steckverbinder ab-
ziehen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Den Scheinwerferstecker anschlie-
ßen.6. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
U13SG2G0.book Page 37 Tuesday, August 4, 2009 9:10 AM

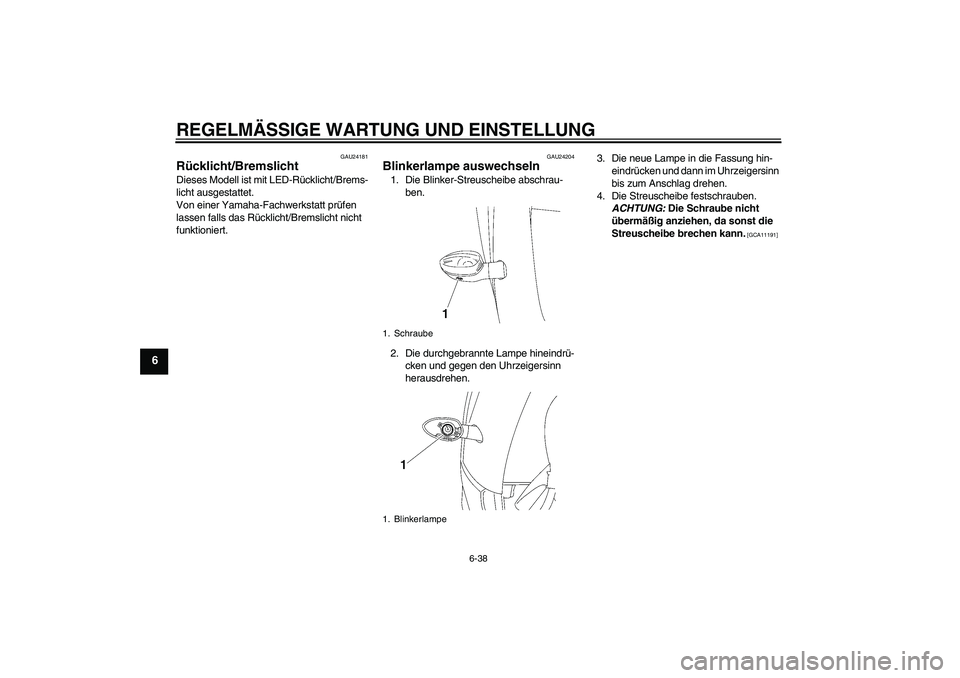

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
1. Schraube
1. Blinkerlampe
U13SG2G0.book Page 38 Tuesday, August 4, 2009 9:10 AM

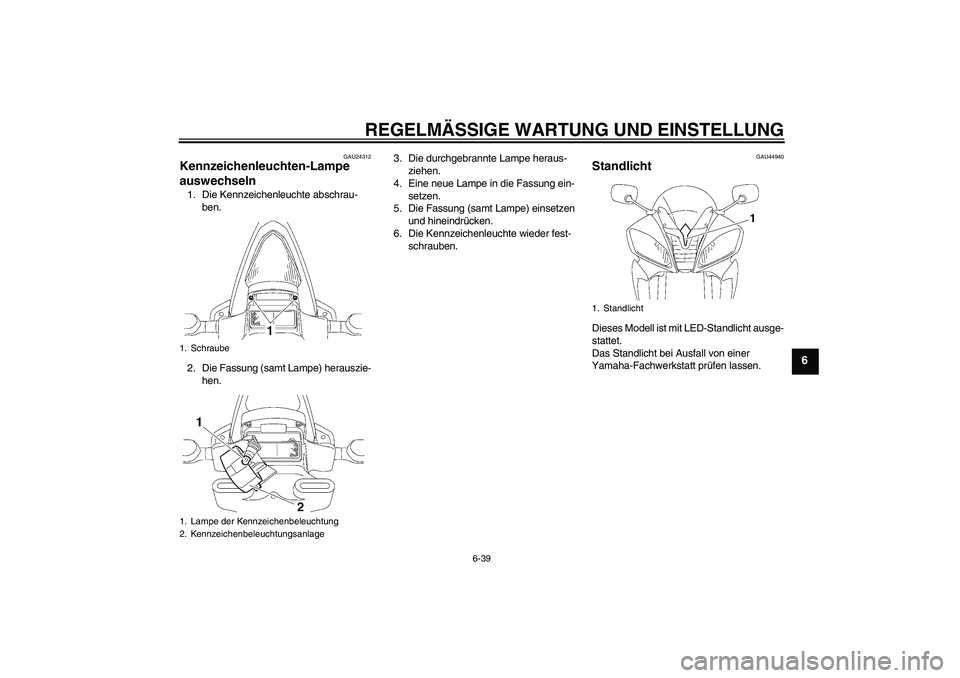

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
GAU24312
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU44940
Standlicht Dieses Modell ist mit LED-Standlicht ausge-
stattet.
Das Standlicht bei Ausfall von einer
Yamaha-Fachwerkstatt prüfen lassen.
1. Schraube
1. Lampe der Kennzeichenbeleuchtung
2. Kennzeichenbeleuchtungsanlage
1. Standlicht
U13SG2G0.book Page 39 Tuesday, August 4, 2009 9:10 AM

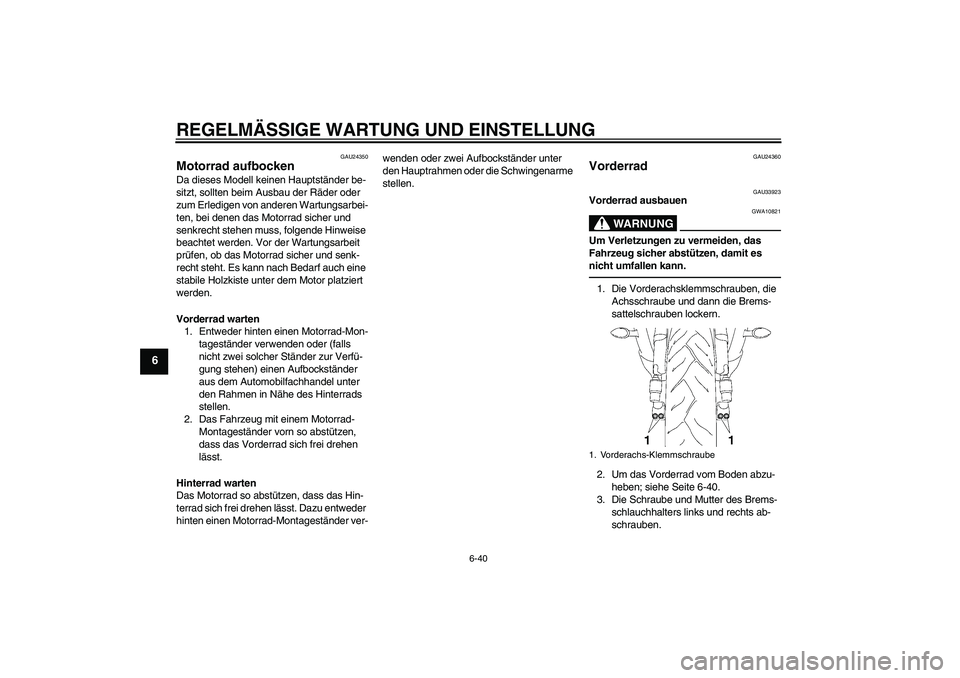

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
6
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU24360
Vorderrad
GAU33923
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Vorderachsklemmschrauben, die
Achsschraube und dann die Brems-
sattelschrauben lockern.
2. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-40.
3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.1. Vorderachs-Klemmschraube
U13SG2G0.book Page 40 Tuesday, August 4, 2009 9:10 AM

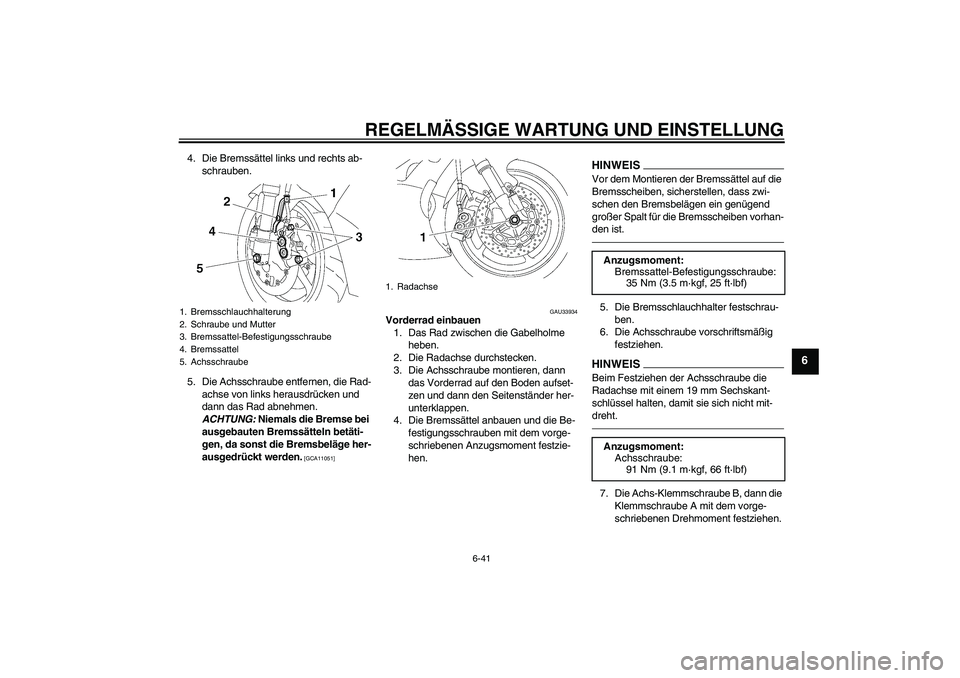

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
6
4. Die Bremssättel links und rechts ab-
schrauben.
5. Die Achsschraube entfernen, die Rad-
achse von links herausdrücken und
dann das Rad abnehmen.
ACHTUNG: Niemals die Bremse bei
ausgebauten Bremssätteln betäti-
gen, da sonst die Bremsbeläge her-
ausgedrückt werden.
[GCA11051]GAU33934
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Die Achsschraube montieren, dann
das Vorderrad auf den Boden aufset-
zen und dann den Seitenständer her-
unterklappen.
4. Die Bremssättel anbauen und die Be-
festigungsschrauben mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-
den ist.5. Die Bremsschlauchhalter festschrau-
ben.
6. Die Achsschraube vorschriftsmäßig
festziehen.HINWEISBeim Festziehen der Achsschraube die
Radachse mit einem 19 mm Sechskant-
schlüssel halten, damit sie sich nicht mit-
dreht.7. Die Achs-Klemmschraube B, dann die
Klemmschraube A mit dem vorge-
schriebenen Drehmoment festziehen.
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
5. Achsschraube
1. Radachse
Anzugsmoment:
Bremssattel-Befestigungsschraube:
35 Nm (3.5 m·kgf, 25 ft·lbf)
Anzugsmoment:
Achsschraube:
91 Nm (9.1 m·kgf, 66 ft·lbf)
U13SG2G0.book Page 41 Tuesday, August 4, 2009 9:10 AM

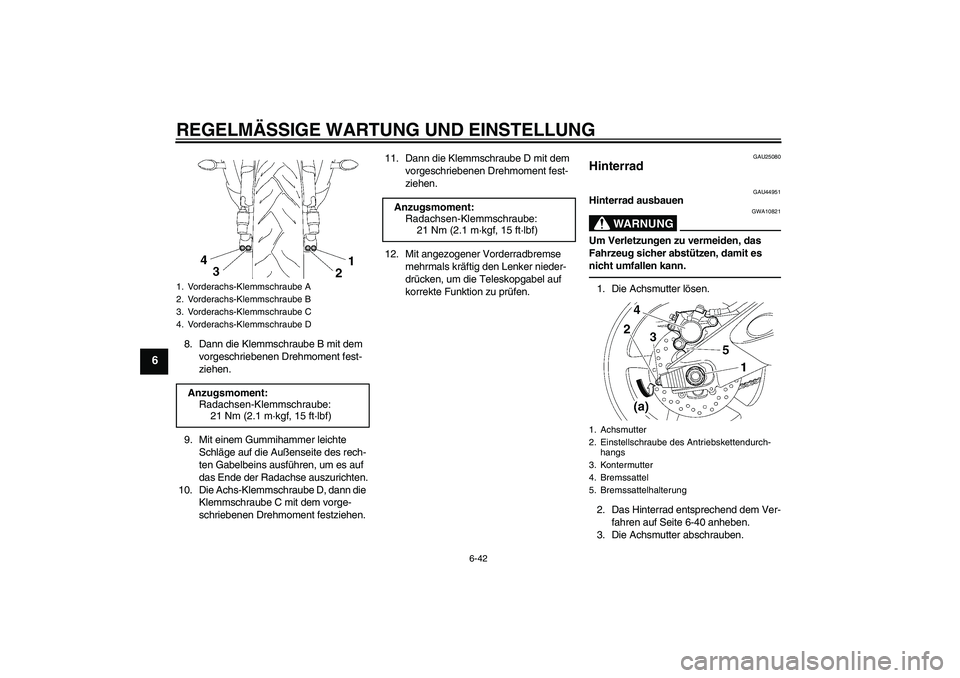

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
6
8. Dann die Klemmschraube B mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
9. Mit einem Gummihammer leichte
Schläge auf die Außenseite des rech-
ten Gabelbeins ausführen, um es auf
das Ende der Radachse auszurichten.
10. Die Achs-Klemmschraube D, dann die
Klemmschraube C mit dem vorge-
schriebenen Drehmoment festziehen.11. Dann die Klemmschraube D mit dem
vorgeschriebenen Drehmoment fest-
ziehen.
12. Mit angezogener Vorderradbremse
mehrmals kräftig den Lenker nieder-
drücken, um die Teleskopgabel auf
korrekte Funktion zu prüfen.
GAU25080
Hinterrad
GAU44951
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-40 anheben.
3. Die Achsmutter abschrauben.
1. Vorderachs-Klemmschraube A
2. Vorderachs-Klemmschraube B
3. Vorderachs-Klemmschraube C
4. Vorderachs-Klemmschraube DAnzugsmoment:
Radachsen-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
Anzugsmoment:
Radachsen-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Bremssattel
5. Bremssattelhalterung
U13SG2G0.book Page 42 Tuesday, August 4, 2009 9:10 AM

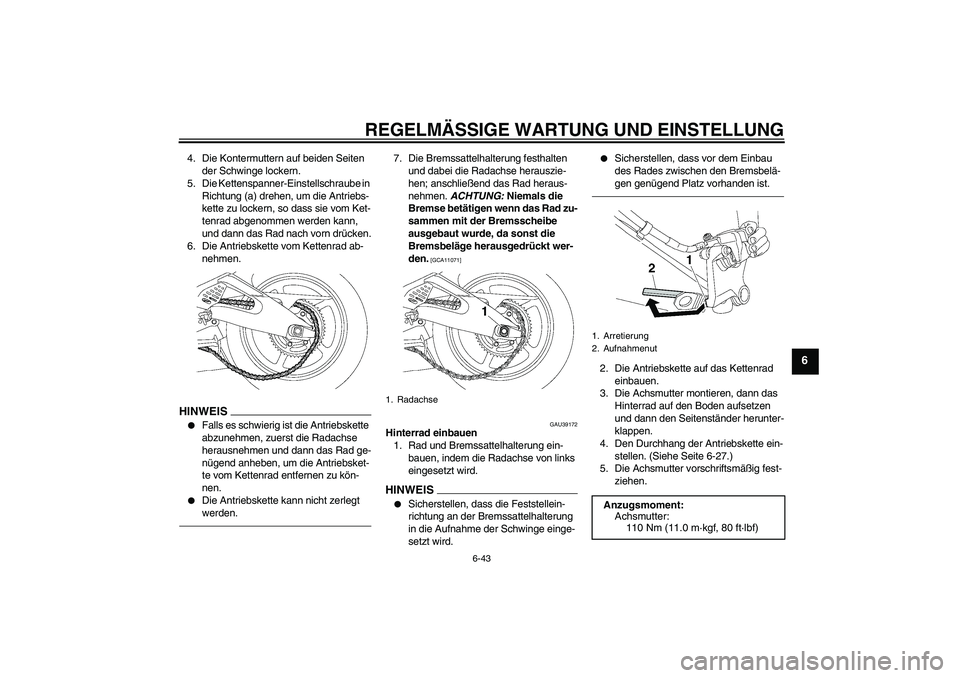

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
6
4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Kettenspanner-Einstellschraube in
Richtung (a) drehen, um die Antriebs-
kette zu lockern, so dass sie vom Ket-
tenrad abgenommen werden kann,
und dann das Rad nach vorn drücken.
6. Die Antriebskette vom Kettenrad ab-
nehmen.HINWEIS

Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Niemals die
Bremse betätigen wenn das Rad zu-
sammen mit der Bremsscheibe
ausgebaut wurde, da sonst die
Bremsbeläge herausgedrückt wer-
den.
[GCA11071]
GAU39172
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.HINWEIS

Sicherstellen, dass die Feststellein-
richtung an der Bremssattelhalterung
in die Aufnahme der Schwinge einge-
setzt wird.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren, dann das
Hinterrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-27.)
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
1. Radachse
1. Arretierung
2. Aufnahmenut
Anzugsmoment:
Achsmutter:
110 Nm (11.0 m·kgf, 80 ft·lbf)
U13SG2G0.book Page 43 Tuesday, August 4, 2009 9:10 AM

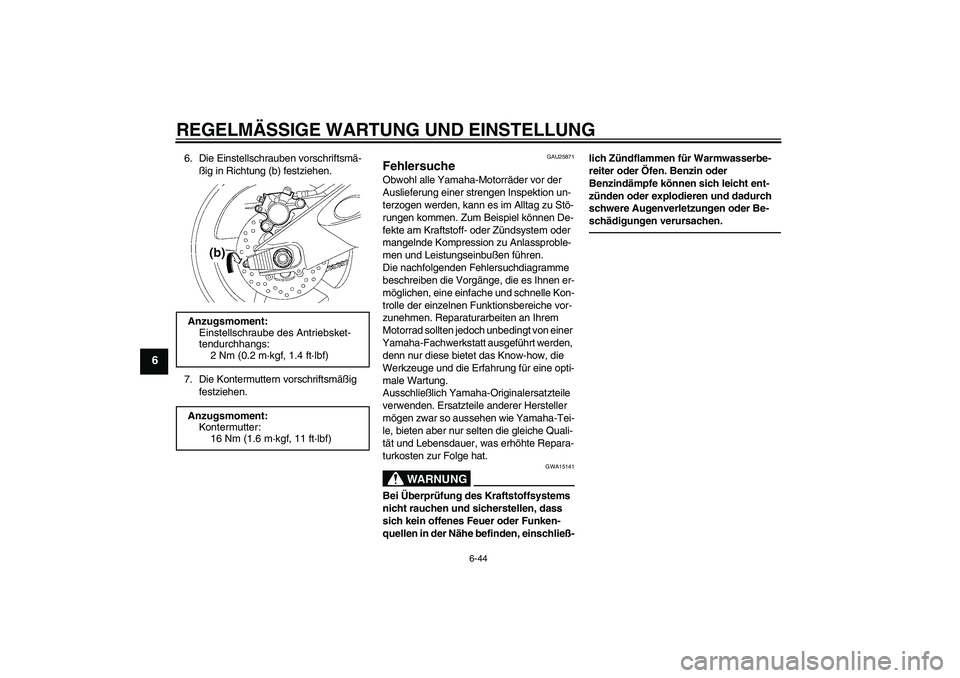

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-44
6
6. Die Einstellschrauben vorschriftsmä-
ßig in Richtung (b) festziehen.
7. Die Kontermuttern vorschriftsmäßig
festziehen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
Anzugsmoment:
Einstellschraube des Antriebsket-
tendurchhangs:
2 Nm (0.2 m·kgf, 1.4 ft·lbf)
Anzugsmoment:
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
