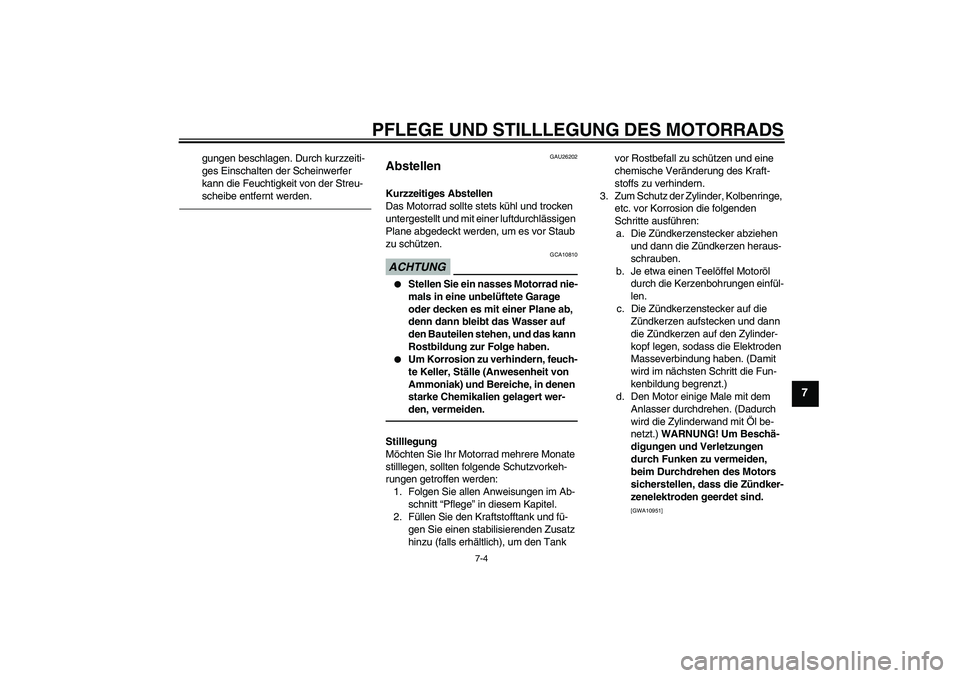

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU26202
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10951]
U14BG1G0.book Page 4 Thursday, July 23, 2009 9:29 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-31.
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U14BG1G0.book Page 5 Thursday, July 23, 2009 9:29 AM

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2070 mm (81.5 in)
Gesamtbreite:
715 mm (28.1 in)
Gesamthöhe:
1130 mm (44.5 in)
Sitzhöhe:
835 mm (32.9 in)
Radstand:
1415 mm (55.7 in)
Bodenfreiheit:
135 mm (5.31 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Mit Öl und Kraftstoff:
206.0 kg (454 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
998 cm³
Bohrung × Hub:
78.0 × 52.2 mm (3.07 × 2.06 in)
Verdichtungsverhältnis:
12.70 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.93 L (4.15 US qt, 3.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
18.0 L (4.76 US gal, 3.96 Imp.gal)
Davon Reserve:
3.1 L (0.82 US gal, 0.68 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
14B1 00Zündkerze(n):Hersteller/Modell:
NGK/LMAR9E-J
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
65/43 (1.512)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
47/17 (2.765)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U14BG1G0.book Page 1 Thursday, July 23, 2009 9:29 AM

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
30/22 (1.364)
6. Gang:
33/26 (1.269)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.00 Grad
Nachlauf:
102.0 mm (4.02 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
MICHELIN/POWER PURE A
Hersteller/Typ:
DUNLOP/D210FHinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
190/55 ZR17M/C (75W)
Hersteller/Typ:
MICHELIN/POWER PURE
Hersteller/Typ:
DUNLOP/D210
Zuladung:Max. Gesamtzuladung:
189 kg (417 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–189 kg (198–417 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
120.0 mm (4.72 in)
U14BG1G0.book Page 2 Thursday, July 23, 2009 9:29 AM

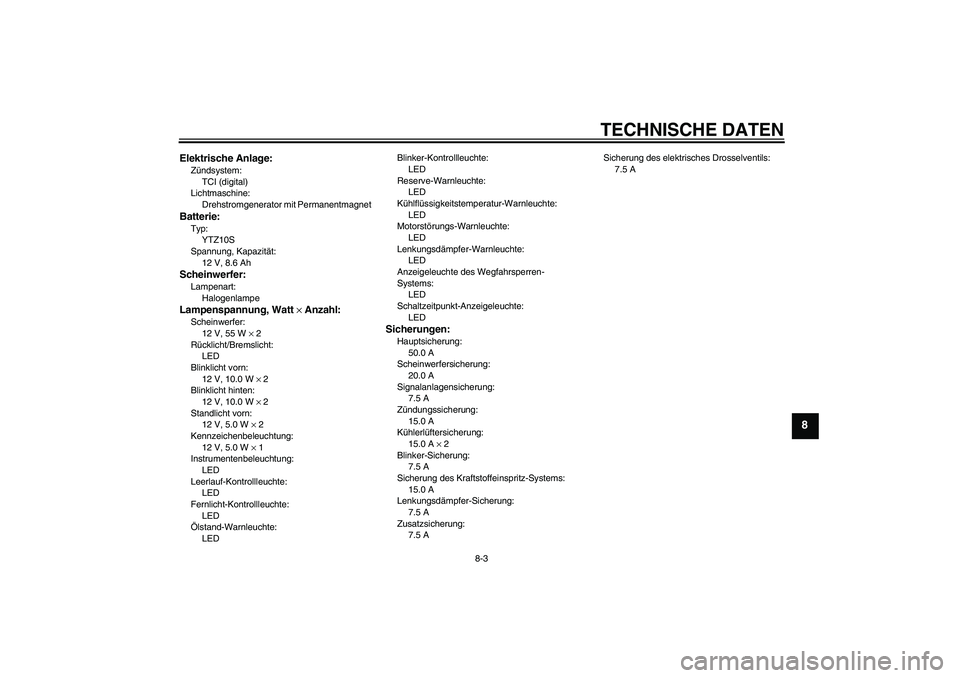

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Lenkungsdämpfer-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
15.0 A × 2
Blinker-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Lenkungsdämpfer-Sicherung:
7.5 A
Zusatzsicherung:
7.5 ASicherung des elektrisches Drosselventils:
7.5 A
U14BG1G0.book Page 3 Thursday, July 23, 2009 9:29 AM

KUNDENINFORMATION
9-1
9
GAU48610

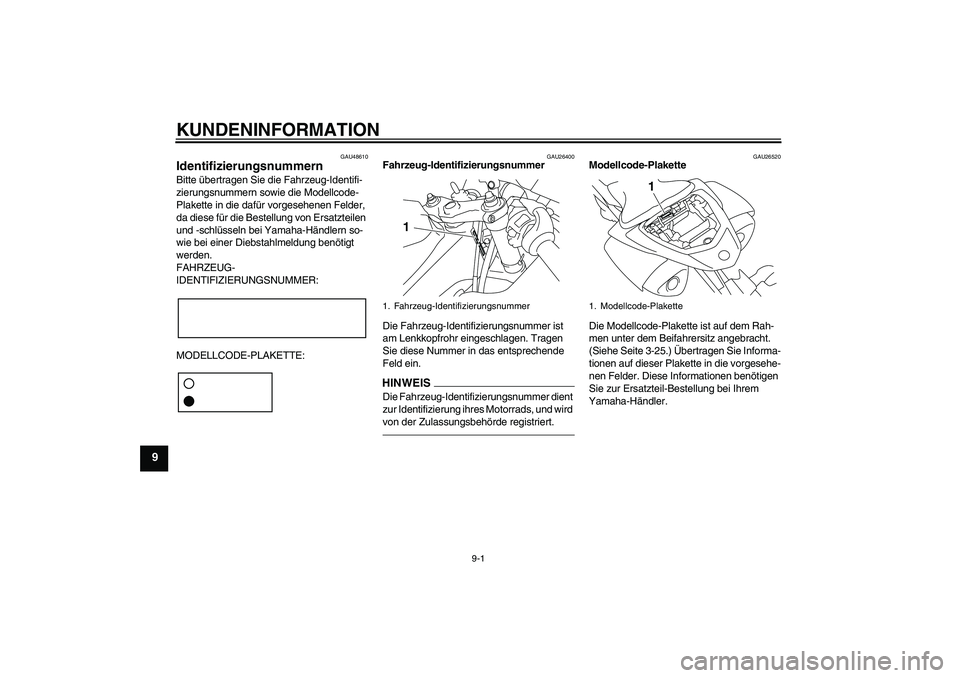

Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-25.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U14BG1G0.book Page 1 Thursday, July 23, 2009 9:29 AM

INDEX
AAbblendschalter .................................... 3-19
Ablagefach............................................ 3-27
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-25
Antriebskette, säubern und
schmieren ........................................... 6-27
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-8BBatterie ................................................. 6-31
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-19
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen............. 6-24
Bremsflüssigkeit, wechseln .................. 6-25
Bremslichtschalter ................................ 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-18
D-Modus (Antriebsmodus)...................... 3-1EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-31
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-5
Fußbremshebel .................................... 3-22
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-28
Fußschalthebel ..................................... 3-21
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-28
Gaszugspiel, kontrollieren ..................... 6-19HHandbremshebel ................................... 3-21
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-29
Helmhalter ............................................. 3-27
Hinterrad ............................................... 6-40
Hupenschalter ....................................... 3-19IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-36
Kraftstoff ................................................3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-24
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-15
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-20
Kupplungshebel-Spiel, einstellen .......... 6-22LLage der Teile .........................................2-1
Leerlaufdrehzahl, prüfen ....................... 6-19
Leerlauf-Kontrollleuchte .......................... 3-5
Lenkerarmaturen ...................................3-19
Lenkung, prüfen .................................... 6-31
Lenkungsdämpfer-Warnleuchte .............. 3-8
Lichthupenschalter ................................ 3-19Luftfiltereinsatz...................................... 6-18
MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-13
Motorrad aufbocken .............................. 6-37
Motorstoppschalter ............................... 3-19
Motorstörungs-Warnleuchte ................... 3-8
Multifunktionsmesser-Einheit .................. 3-9OÖlstand-Warnleuchte .............................. 3-5PParken .................................................... 5-4
Pflege...................................................... 7-1
Position der Fahrer-Fußraste,
einstellen ............................................ 3-28RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-31
Reifen ................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht ............................. 6-35
Rückspiegel .......................................... 3-28SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-8
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-23
Scheinwerferlampe, auswechseln ........ 6-34
Schwingen-Drehpunkte, schmieren ...... 6-30
Seitenständer........................................ 3-33
Seitenständer, prüfen und schmieren ... 6-29
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
U14BG1G0.book Page 1 Thursday, July 23, 2009 9:29 AM

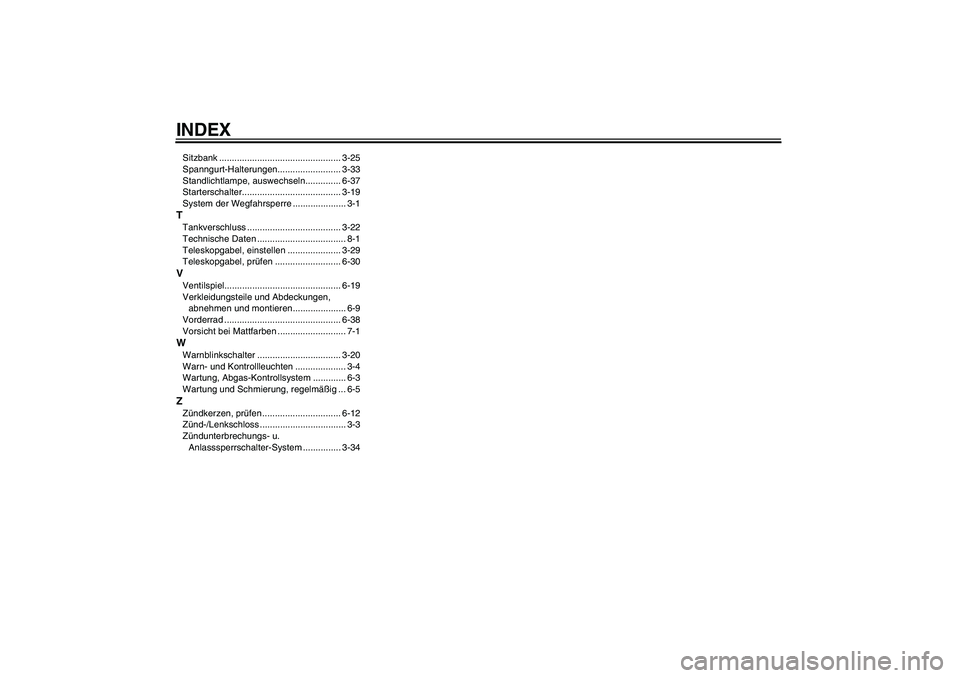

INDEXSitzbank ................................................ 3-25
Spanngurt-Halterungen......................... 3-33
Standlichtlampe, auswechseln.............. 6-37
Starterschalter....................................... 3-19
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-22
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-29
Teleskopgabel, prüfen .......................... 6-30VVentilspiel.............................................. 6-19
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-9
Vorderrad .............................................. 6-38
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-20
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen ............................... 6-12
Zünd-/Lenkschloss .................................. 3-3
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-34
U14BG1G0.book Page 2 Thursday, July 23, 2009 9:29 AM
