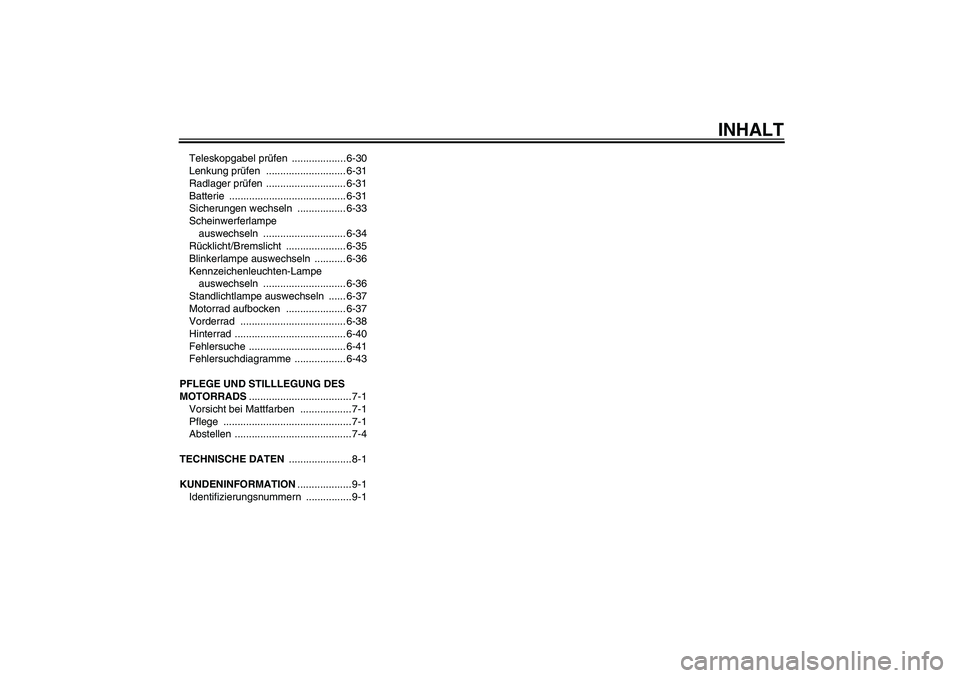

INHALT
Teleskopgabel prüfen ................... 6-30
Lenkung prüfen ............................ 6-31
Radlager prüfen ............................ 6-31
Batterie ......................................... 6-31
Sicherungen wechseln ................. 6-33
Scheinwerferlampe
auswechseln ............................. 6-34
Rücklicht/Bremslicht ..................... 6-35
Blinkerlampe auswechseln ........... 6-36
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-36
Standlichtlampe auswechseln ...... 6-37
Motorrad aufbocken ..................... 6-37
Vorderrad ..................................... 6-38
Hinterrad ....................................... 6-40
Fehlersuche .................................. 6-41
Fehlersuchdiagramme .................. 6-43
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U14BG1G0.book Page 2 Thursday, July 23, 2009 9:29 AM

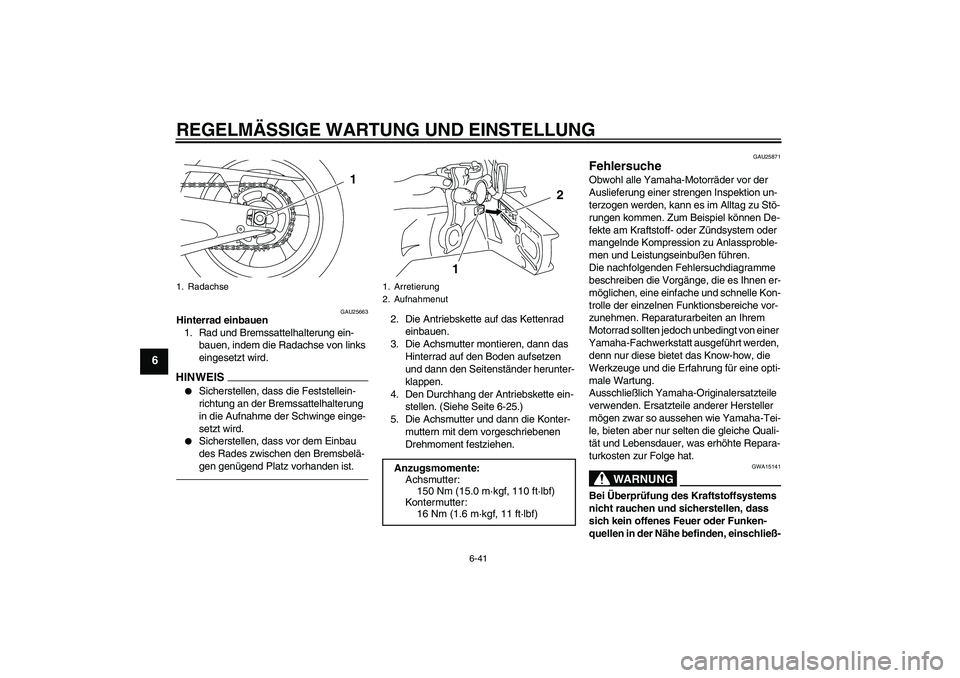

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
6
GAU25663
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.HINWEIS

Sicherstellen, dass die Feststellein-
richtung an der Bremssattelhalterung
in die Aufnahme der Schwinge einge-
setzt wird.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren, dann das
Hinterrad auf den Boden aufsetzen
und dann den Seitenständer herunter-
klappen.
4. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-25.)
5. Die Achsmutter und dann die Konter-
muttern mit dem vorgeschriebenen
Drehmoment festziehen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Radachse
1
1. Arretierung
2. AufnahmenutAnzugsmomente:
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
2
1
U14BG1G0.book Page 41 Thursday, July 23, 2009 9:29 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
6
GAU42501

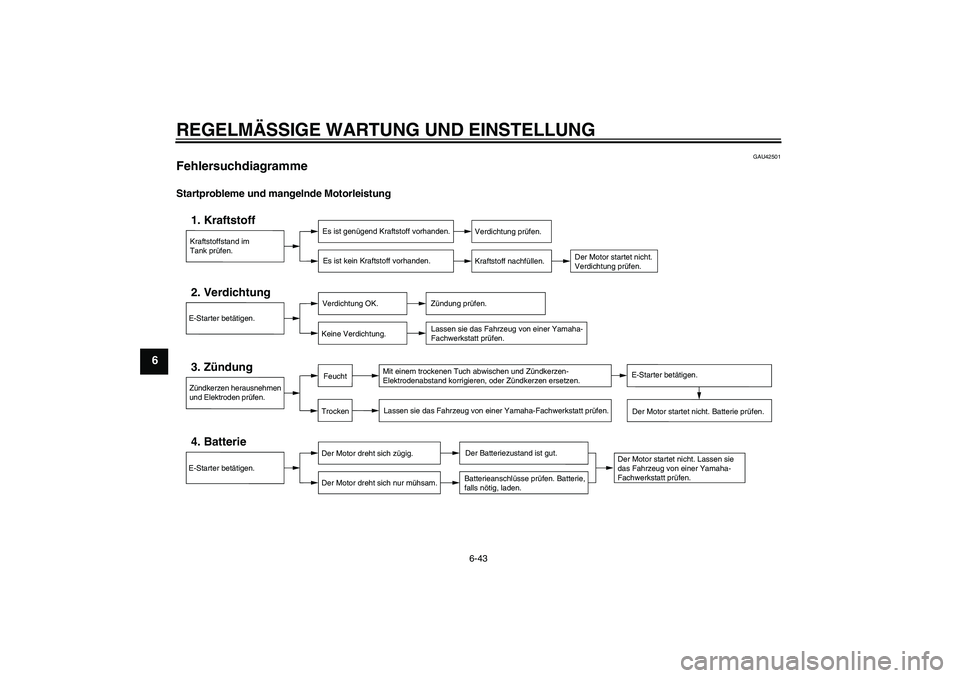

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U14BG1G0.book Page 43 Thursday, July 23, 2009 9:29 AM

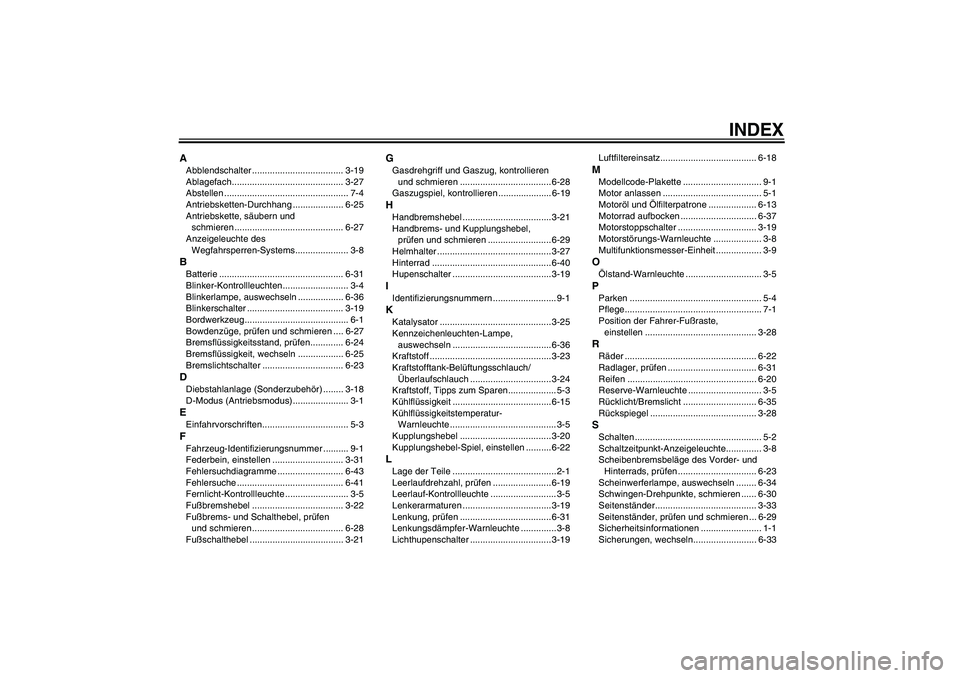

INDEX
AAbblendschalter .................................... 3-19
Ablagefach............................................ 3-27
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-25
Antriebskette, säubern und
schmieren ........................................... 6-27
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-8BBatterie ................................................. 6-31
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-19
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen............. 6-24
Bremsflüssigkeit, wechseln .................. 6-25
Bremslichtschalter ................................ 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-18
D-Modus (Antriebsmodus)...................... 3-1EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-31
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-5
Fußbremshebel .................................... 3-22
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-28
Fußschalthebel ..................................... 3-21
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-28
Gaszugspiel, kontrollieren ..................... 6-19HHandbremshebel ................................... 3-21
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-29
Helmhalter ............................................. 3-27
Hinterrad ............................................... 6-40
Hupenschalter ....................................... 3-19IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-36
Kraftstoff ................................................3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-24
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-15
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel .................................... 3-20
Kupplungshebel-Spiel, einstellen .......... 6-22LLage der Teile .........................................2-1
Leerlaufdrehzahl, prüfen ....................... 6-19
Leerlauf-Kontrollleuchte .......................... 3-5
Lenkerarmaturen ...................................3-19
Lenkung, prüfen .................................... 6-31
Lenkungsdämpfer-Warnleuchte .............. 3-8
Lichthupenschalter ................................ 3-19Luftfiltereinsatz...................................... 6-18
MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-13
Motorrad aufbocken .............................. 6-37
Motorstoppschalter ............................... 3-19
Motorstörungs-Warnleuchte ................... 3-8
Multifunktionsmesser-Einheit .................. 3-9OÖlstand-Warnleuchte .............................. 3-5PParken .................................................... 5-4
Pflege...................................................... 7-1
Position der Fahrer-Fußraste,
einstellen ............................................ 3-28RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-31
Reifen ................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht ............................. 6-35
Rückspiegel .......................................... 3-28SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-8
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-23
Scheinwerferlampe, auswechseln ........ 6-34
Schwingen-Drehpunkte, schmieren ...... 6-30
Seitenständer........................................ 3-33
Seitenständer, prüfen und schmieren ... 6-29
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
